弱电系统安装调试及终接规范

1.缆线终接的总体要求

1)缆线在终接前,必须核对缆线标识内容是否正确。

2)缆线中间不允许有接头。

3)缆线终接处必须牢固,接触良好。


图7-12 建筑物内缆线通道系统示意图

4)缆线终接应符合设计和施工操作规程

5)对绞电缆与插接件连接应认准线号、线位色标,不得颠倒和错接。

2.对绞电缆芯线终接

1)终接时,每对对绞线应保持扭绞状态,扭绞松开长度对于5类线不应大于13mm。

2)对绞线在与8位模块式通用插座相连时,必须按色标和线对顺序进行卡接。插座类型、色标和编号应符合图7-13的规定。在两种连接图中,首推A类连接方式,但在同一布线工程中两种连接方式不应混合使用。

3)屏蔽对绞电缆的屏蔽层与接插件终接处屏蔽罩必须可靠接触,缆线屏蔽层应与接插件屏蔽罩360°圆周接触,接触长度不宜小于10mm。

3.光缆芯线终接(www.daowen.com)

1)采用光纤连接盒对光纤进行连接、保护,在连接盒中光纤的弯曲半径应符合安装工艺要求。

2)光纤熔接处应加以保护和固定,使用连接器以便于光纤的跳接。

3)光纤连接盒面板应有标志。

4)光纤连接损耗值,应符合表7-7的规定。

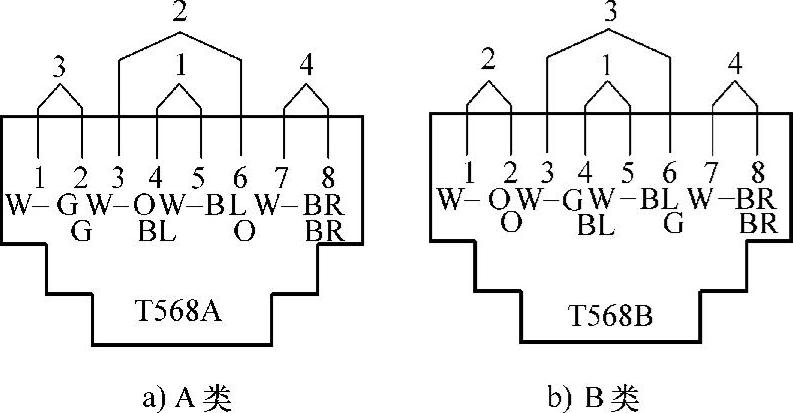

图7-13 8位模块式通用插座连接图

G(Green)—绿 BL(Blue)—蓝 BR(Brown)—棕 W(White)—白 O(Orange)—橙

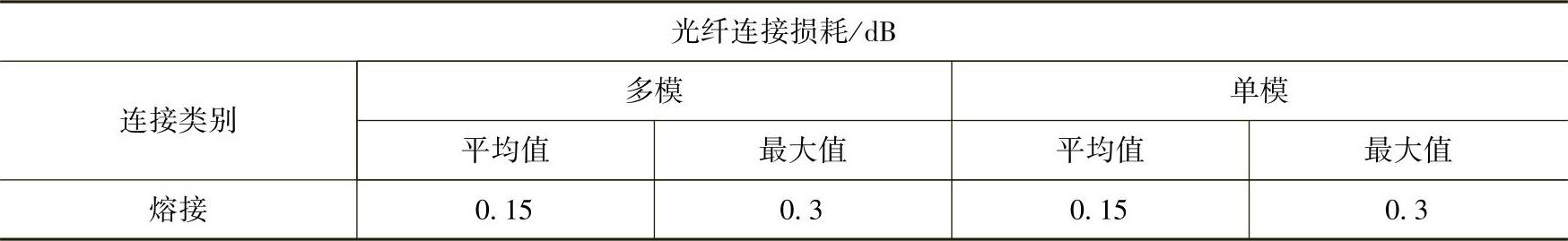

表7-7 光纤连接损耗


4.各类跳线的终接

1)各类跳线缆线和接插件间接触应良好,接线无误,标志齐全。跳线选用类型应符合系统设计要求。

2)各类跳线长度应符合设计要求,一般对绞电缆跳线不应超过5m,光缆跳线不应超过10m。
