1.缆线的敷设

（1）缆线敷设要求

1）缆线的形式、规格应与设计规定相符。

2）缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受到外力的挤压和损伤。

3）缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。标签应选用不易损坏的材料。

4）缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5～1.0m，工作区为10～30mm；光缆布放宜盘留，预留长度宜为3～5m，有特殊要求的应按设计要求预留长度。

5）缆线的弯曲半径应符合下列规定：

① 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。

② 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6～10倍。

③ 主干对绞电缆的弯曲半径应至少为电缆外径的10倍。

④ 光缆的弯曲半径应至少为光缆外径的15倍。

6）电源线、综合布线系统缆线应分隔布放。缆线间的最小净距离应符合设计要求，并应符合表7-4的规定。

7）建筑物内电、光缆暗管敷设与其他管线最小净距见表7-5的规定。

8）在暗管或线槽中缆线敷设完毕后，宜在通道两端出口处用填充材料进行封堵。

（2）预埋线槽和暗管敷设缆线

1）敷设线槽的两端宜用标志表示出编号和长度等内容。

2）敷设暗管宜采用钢管或阻燃硬质PVC管。布放多层屏蔽电缆、扁平缆线和大对数主干电缆或主干光缆时，直线管道的管径利用率应为50%～60%，弯管道应为40%～50%。暗管布放4对对绞电缆或4芯以下光缆时，管道的截面利用率应为25%～30%，详见表7-6。

预埋线槽宜采用金属线槽，线槽的截面利用率不应超过50%。

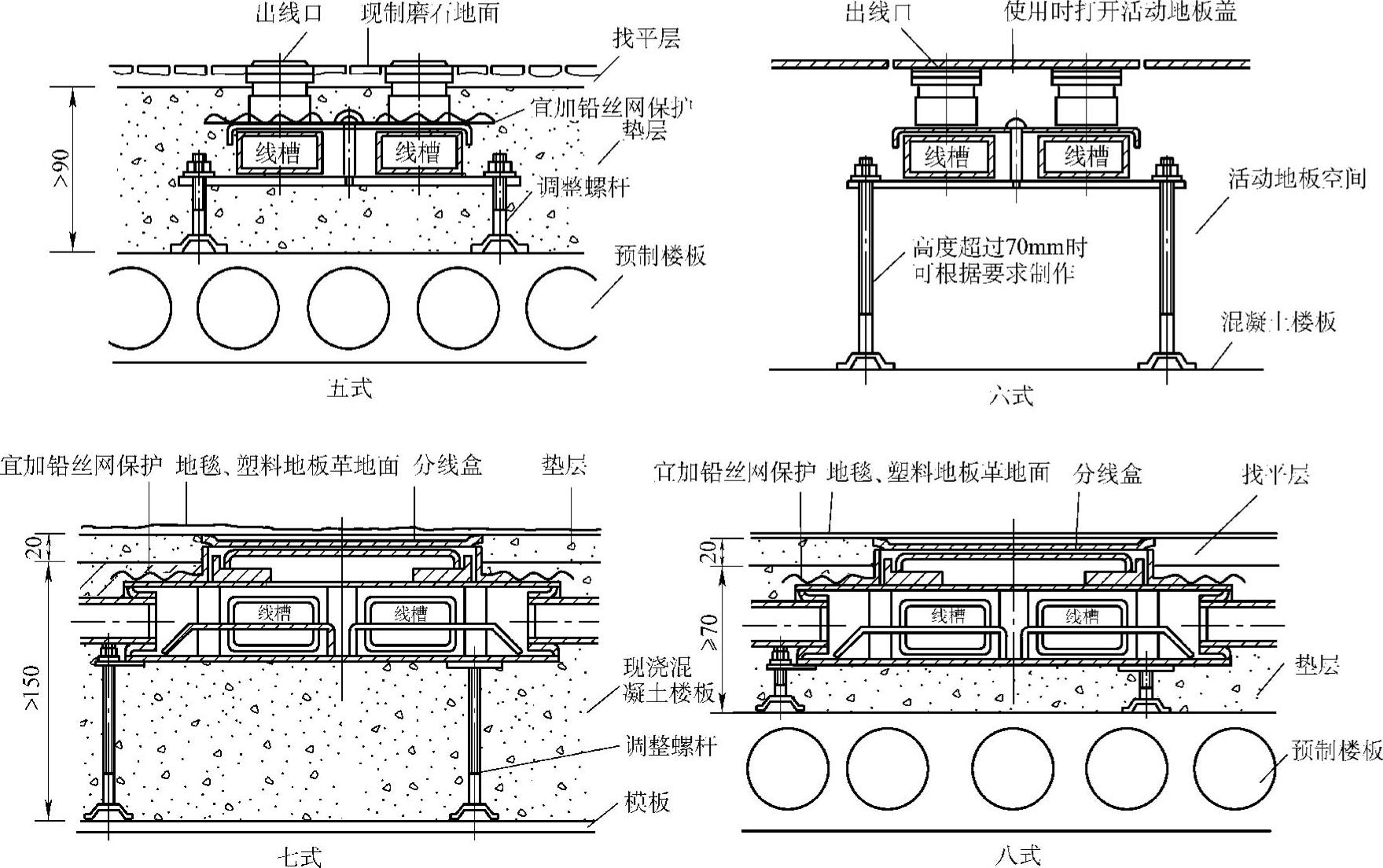

图7-6 地面内金属线槽在地面内安装部位

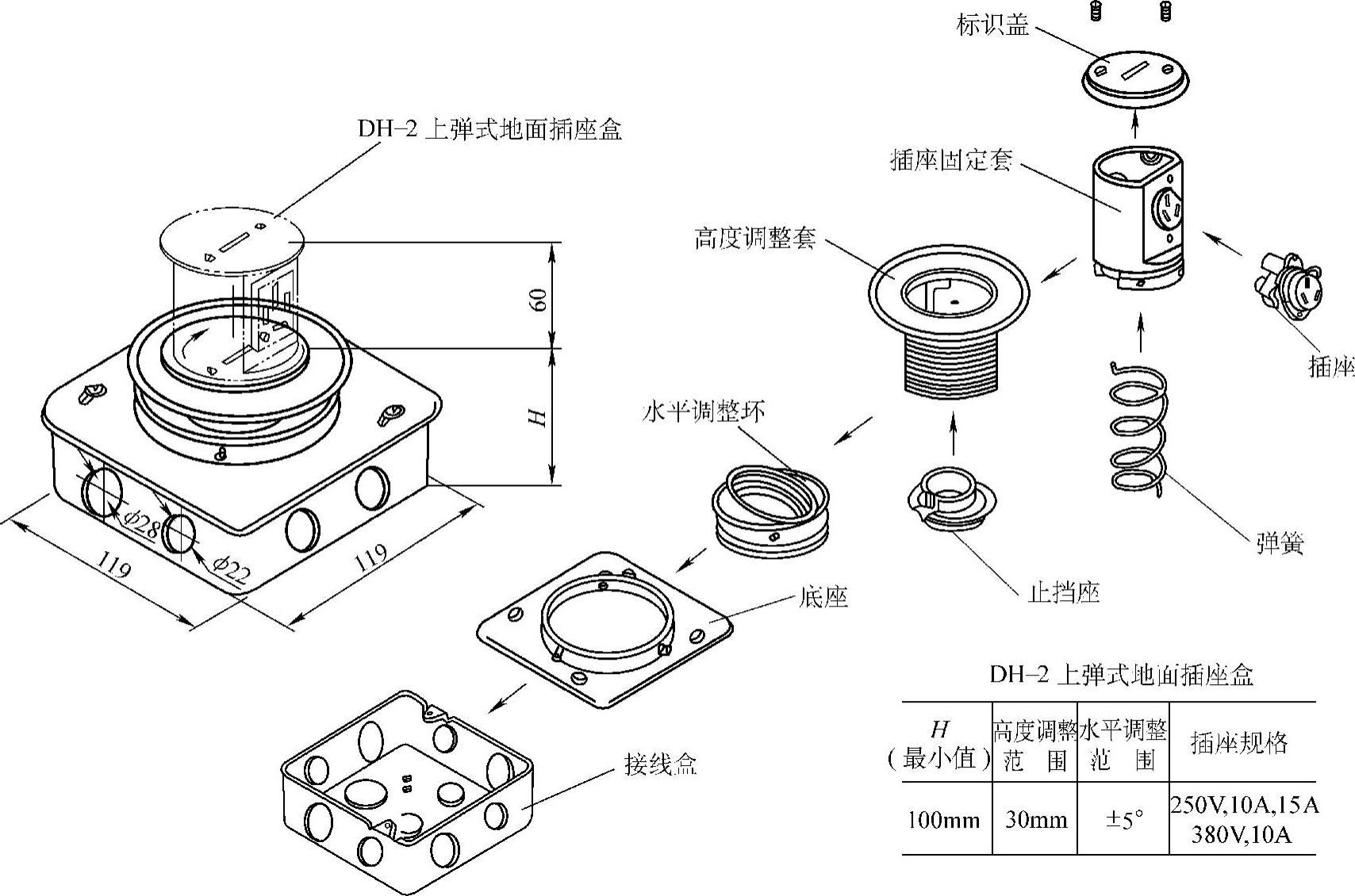

图7-7 地面接线盒、插座规格及附件组合

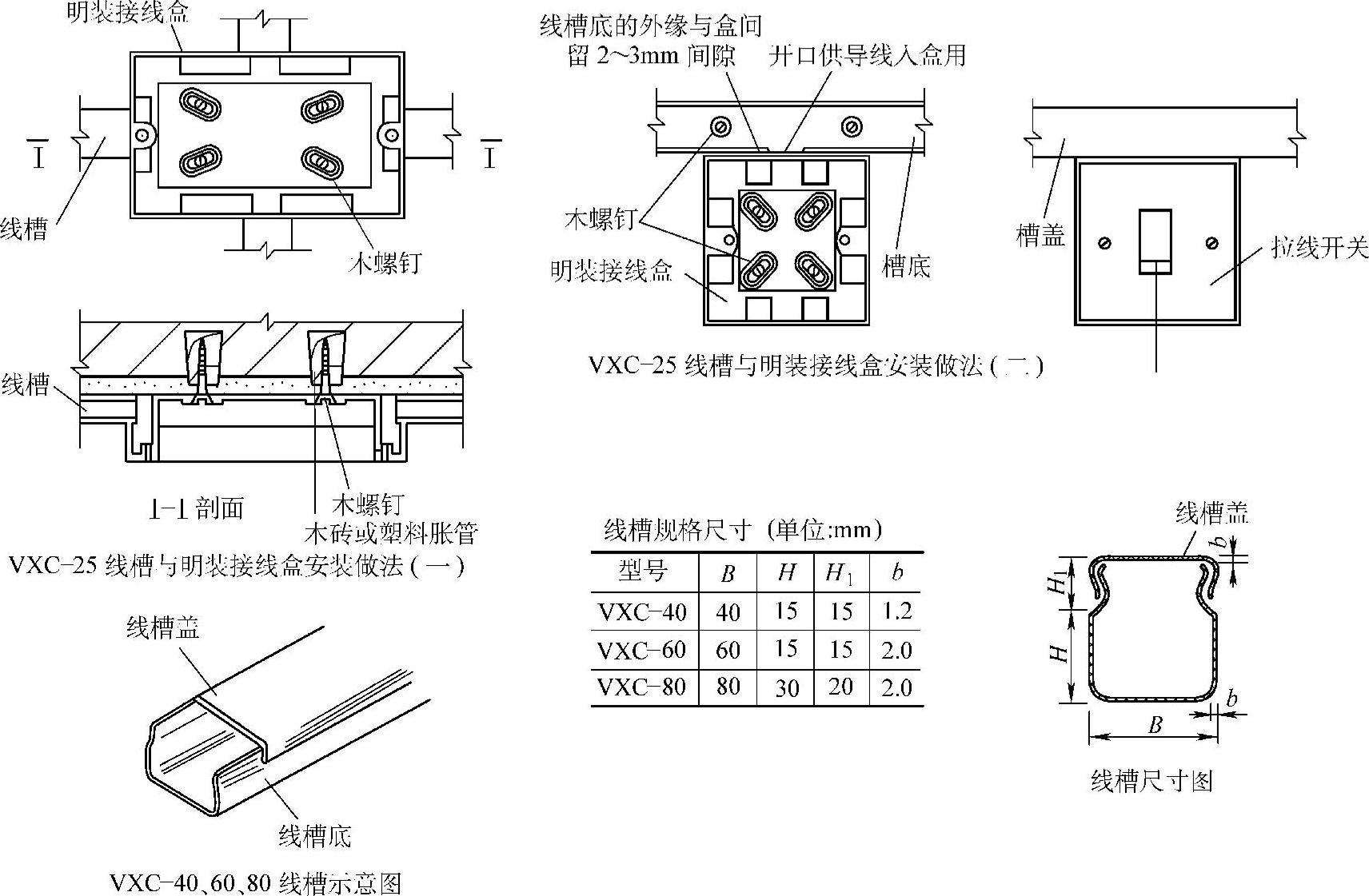

图7-8 塑料线槽与接线盒安装及塑料线槽规格尺寸

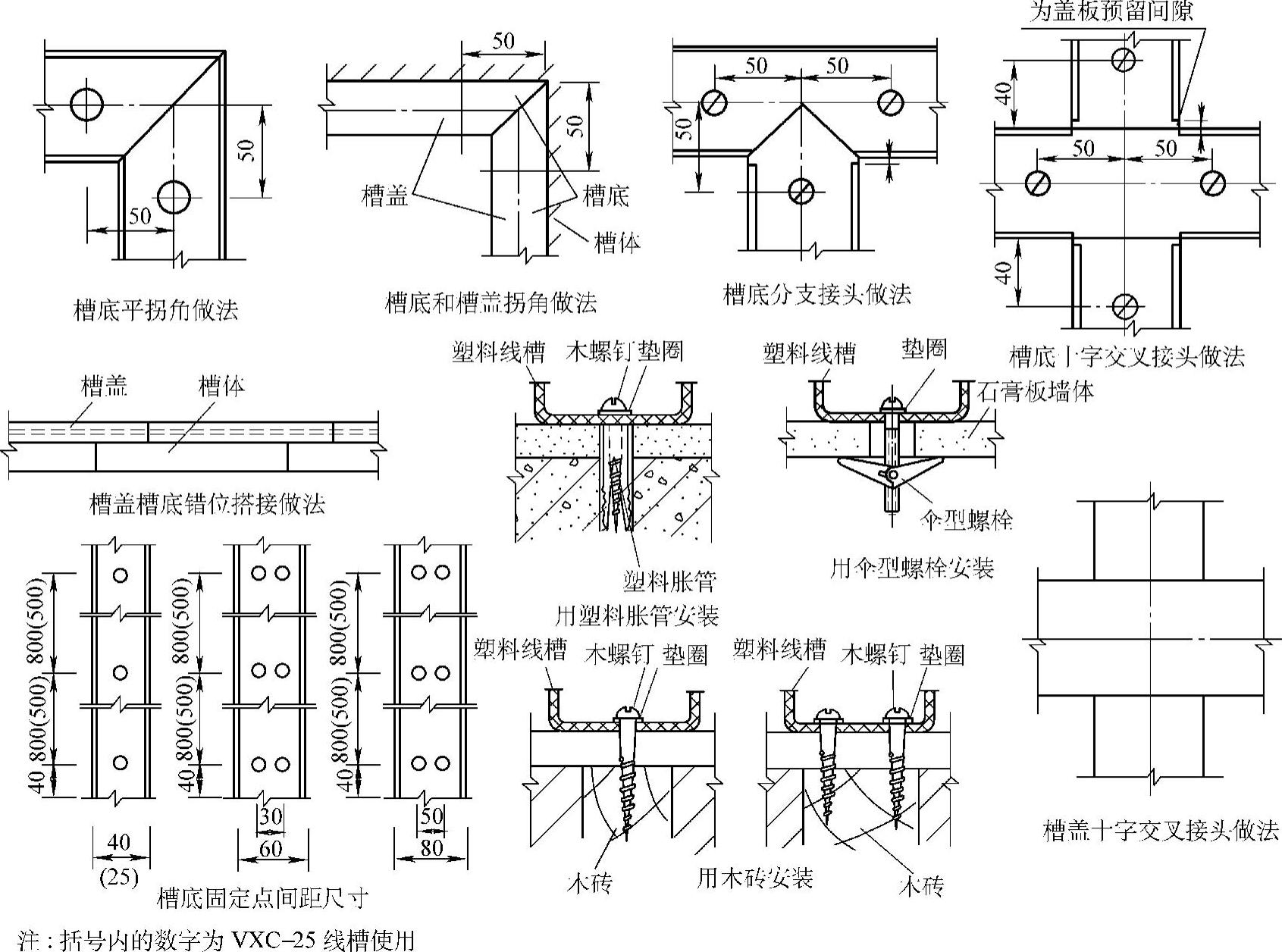

图7-9 塑料线槽安装

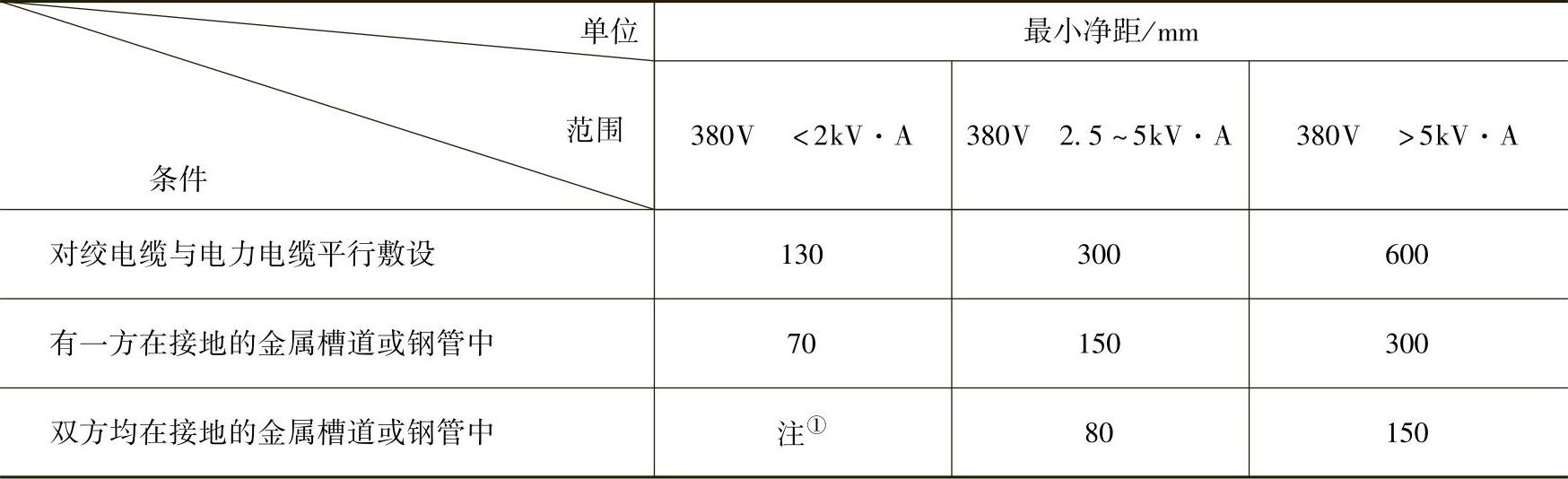

表7-4 对绞电缆与电力线最小净距

① 双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。表中对绞电缆如采用屏蔽电缆时，最小净距可适当减小，并符合设计要求。

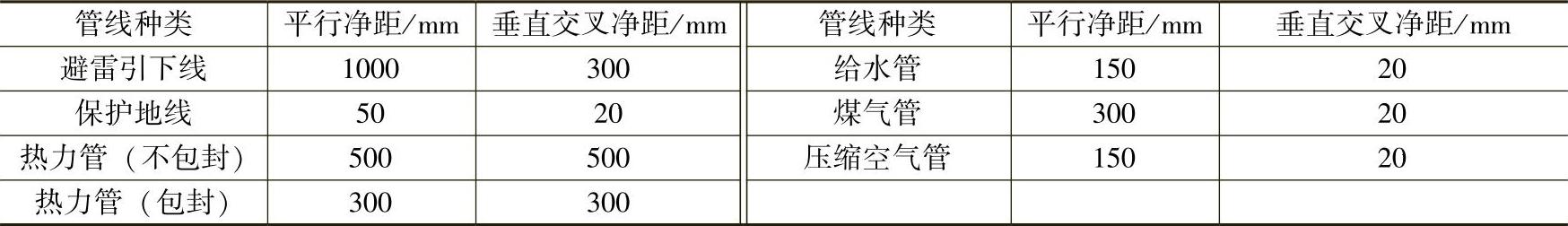

表7-5 电、光缆暗管敷设与其他管线最小净距

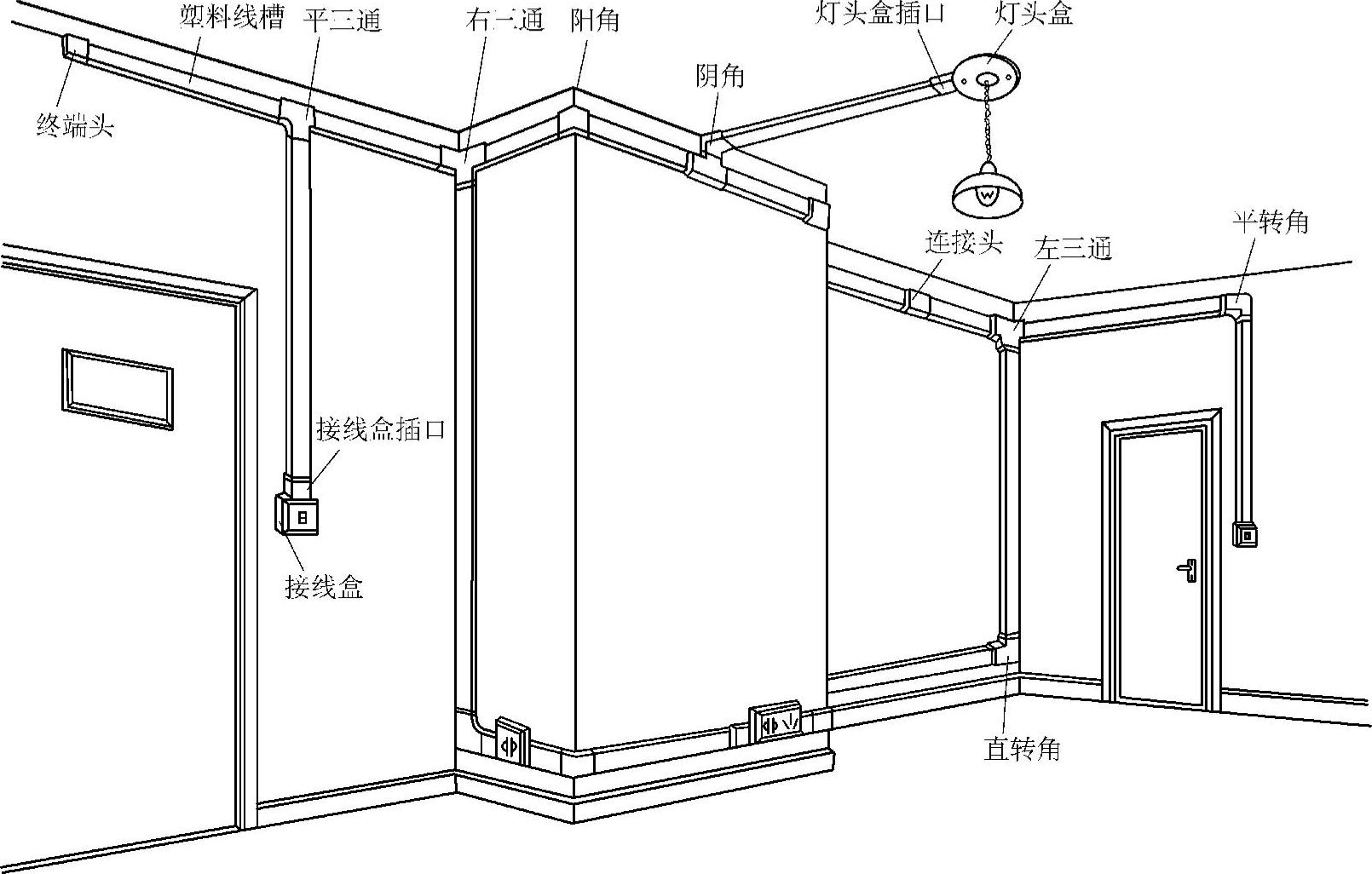

图7-10 塑料线槽及配套附件安装

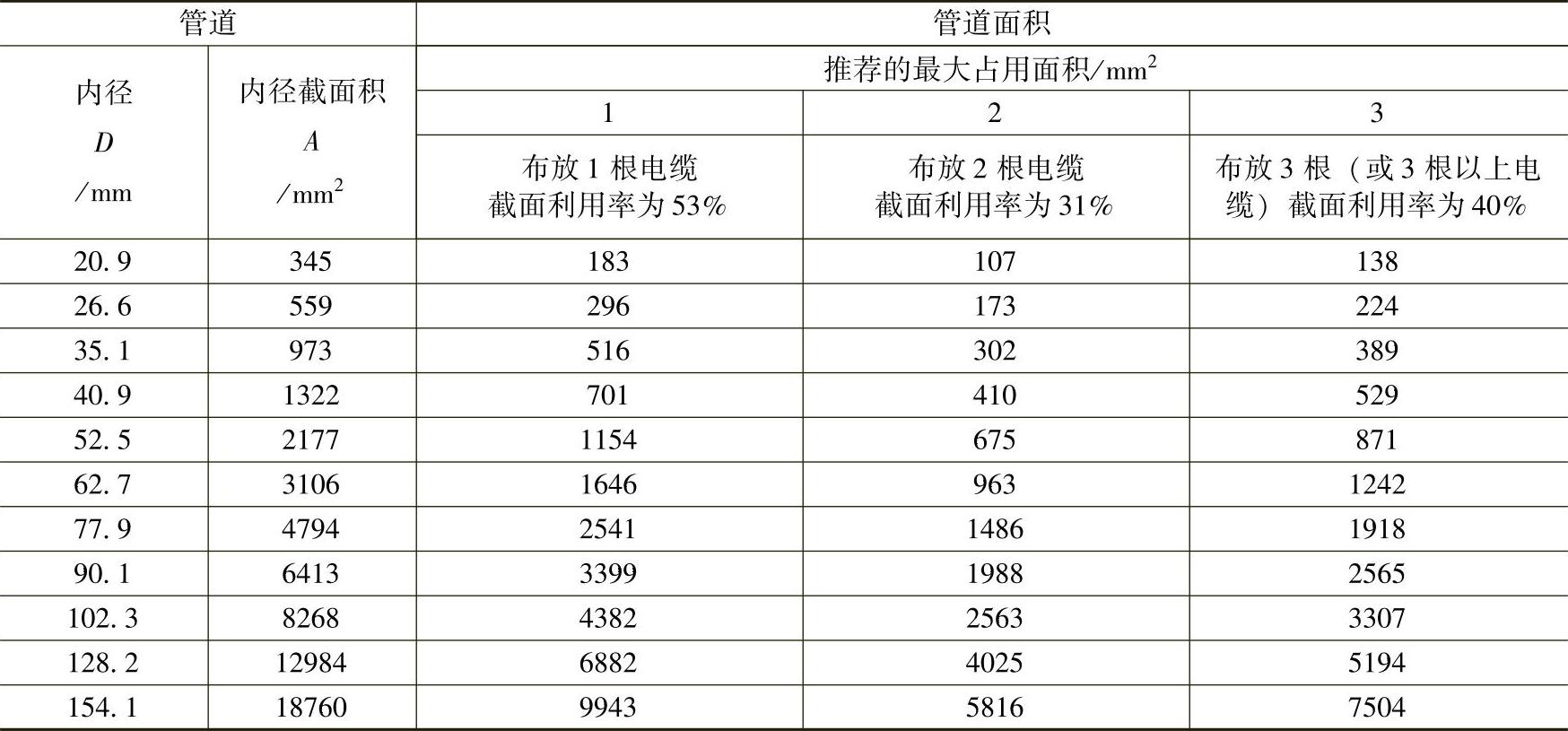

表7-6 管道截面利用率及布放电缆根数

注：A=0.79D²。

（3）设置电缆桥架和线槽敷设缆线

1）电缆线槽、桥架宜高出地面2.2m以上。线槽和桥架顶部距楼板不宜小于300mm；在过梁或其他障碍物处，不宜小于50mm。

2）槽内缆线布放应顺直，尽量不交叉，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。

3）电缆桥架内缆线垂直敷设时，在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、转弯及每间隔5～10m处进行固定。

(www.daowen.com)

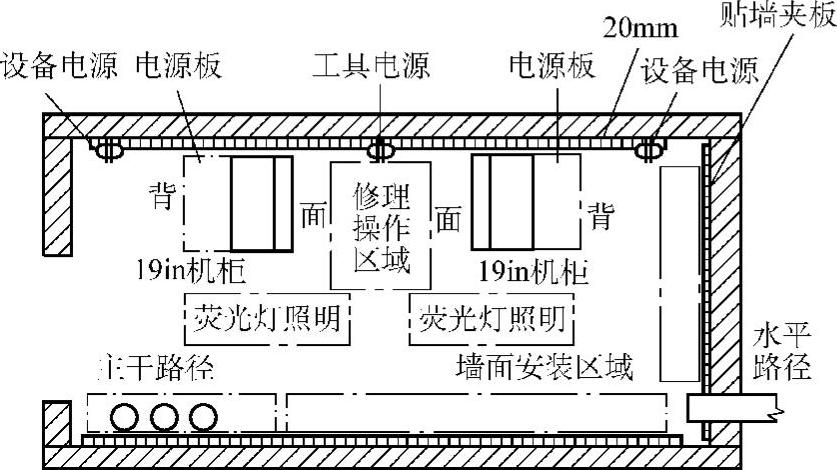

图7-11 管理区布置示意图 注：1in=0.0254m

4）在水平、垂直桥架和垂直线槽中敷设缆线时，应对缆线进行绑扎。对绞电缆、光缆及其他信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1.5m，间距应均匀，松紧适度。

5）楼内光缆宜在金属线槽中敷设，在桥架敷设时应在绑扎固定段加装垫套。

（4）采用吊顶支撑柱作为线槽在顶棚内敷设缆线 每根支撑柱所辖范围内的缆线可以不设置线槽进行布放，但应分束绑扎。缆线护套应阻燃，缆线选用应符合设计要求。

（5）建筑群子系统采用架空、管道、直埋、墙壁及暗管敷设电、光缆 其施工技术要求应按照本地网通信线路工程验收的相关规定执行。

2.保护措施

（1）水平子系统缆线敷设的保护

1）预埋金属线槽

① 在建筑物中预埋线槽，宜按单层设置，每一路由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm。

② 线槽直埋长度超过30m或在线槽路由交叉、转弯时，宜设置过线盒，以便于布放缆线和维修。

③ 过线盒盖应能开启，并与地面齐平，盒盖处应具有防水功能。

④ 过线盒和接线盒盒盖应能抗压。

⑤ 从金属线槽至信息插座接线盒间的缆线宜采用金属软管敷设。

2）预埋暗管保护

① 预埋在墙体中间暗管的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25mm。

② 直线布管每30m处应设置过线盒装置。

③ 暗管的转弯角度应大于90°，在路径上每根暗管的转弯角不得多于2个，并不应有S弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。

④ 暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

⑤ 暗管管口应光滑，并应加有护口保护，管口伸出部位宜为25～50mm。

3）网络地板缆线敷设

① 线槽之间应沟通。

② 线槽盖板应可开启，并采用金属材料。

③ 主线槽的宽度由网络地板盖板的宽度而定，一般宜在200mm左右，支线槽宽度不宜小于70mm。

④ 地板块应抗压、抗冲击和阻燃。

4）设置缆线桥架和缆线线槽

① 桥架水平敷设时，支撑间距一般为1.5～3m，垂直敷设时固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。

② 金属线槽敷设时，在下列情况下设置支架或吊架：

a.线槽接头处。

b.每间距3m处。

c.离开线槽两端出口0.5m处。

d.转弯处。

③ 塑料线槽槽底固定点间距一般宜为1m。

5）铺设活动地板敷设缆线时，活动地板内净空应为150～300mm。

6）采用公用立柱作为顶棚支撑柱时，可在立柱中布放缆线。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。立柱中电力线和综合布线缆线合一布放时，中间应有金属板隔开，间距应符合设计要求。

7）金属线槽接地应符合设计要求。

8）金属线槽、缆线桥架穿过墙体或楼板时，应有防火措施。

（2）干线子系统缆线敷设保护方式

1）缆线不得布放在电梯或供水、供汽、供暖管道竖井中，亦不应布放在强电竖井中。

2）干线通道间应沟通。

（3）建筑群子系统缆线敷设保护方式 建筑物内线缆通道系统如图7-12所示。
