布线系统包括水平敷设、主干线敷设、工作区敷设、管理区敷设、设备区敷设等。

1.水平敷设

水平敷设包括地埋敷设、活动单元地板下敷设、架空地板下敷设、地埋导管、天花板内敷设和其他一些水平穿线敷设。

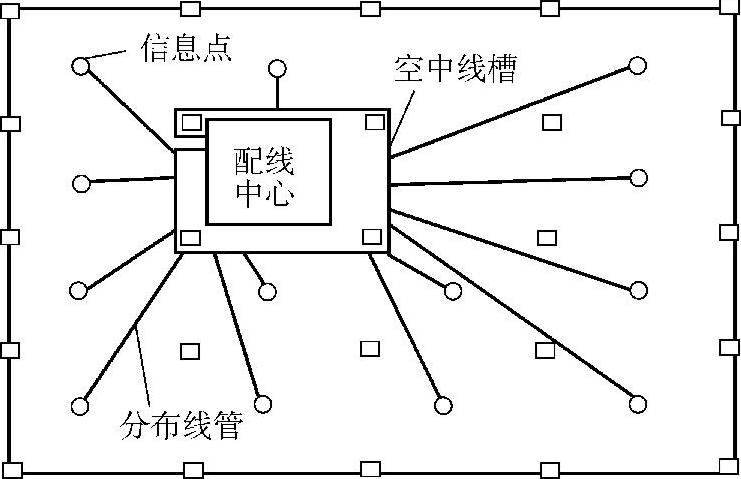

图7-1 水平地埋管道

（1）地埋管道 地埋管道一般均埋于混凝土中，一般从通信管理区引出，覆盖整个水平区域，直至信息点安装盒。水平地埋管道如图7-1所示。

地埋管道包括：

1）单层地埋管道：适合水泥深度64mm及以上的土建施工。

2）双层地埋管道：适合水泥深度100mm及以上的土建施工。

3）平面金属地埋管道：适合水泥深度25mm以下的土建施工。

4）复合地埋管道：适合水泥深度75mm以上的土建施工。

（2）活动单元地板穿线 一种是钢构架活动地板，其分为两个部分：一部分是表面的金属平板；另一部分是金属平板下的槽型钢架结构。安装时首先安装钢架，在钢架中穿线，然后再覆盖金属平板。钢构架活动地板的厚度一般为50～75mm。

再一种是水泥结构活动地板，一般厚度为100mm、150mm或200mm。

（3）架空地板穿线 架空地板是一种模块化的地板，用防火材料或防静电材料制作在金属的基础支座上安装，支座之间一般有横向的支撑。架空地板常用于计算机房、设备间或主要的办公房间。

图7-2 天花板穿线管道

（4）穿线管穿线 与本丛书《电工实用技术技能》配合土建下管相同，线管的弯曲半径至少大于6倍的线管直径，当线管直径大于50mm时，弯曲半径应为10倍线管直径，当线管内穿光缆时，所有弯角的弯曲半径必须保证10倍于线管直径。在选择线管尺寸时，必须考虑内穿线缆的数量和尺寸，参见表7-1。

（5）天花板内穿线 通信电缆常利用活动吊顶上的空间穿线，有时也可以穿光缆或电力线缆，如图7-2所示。

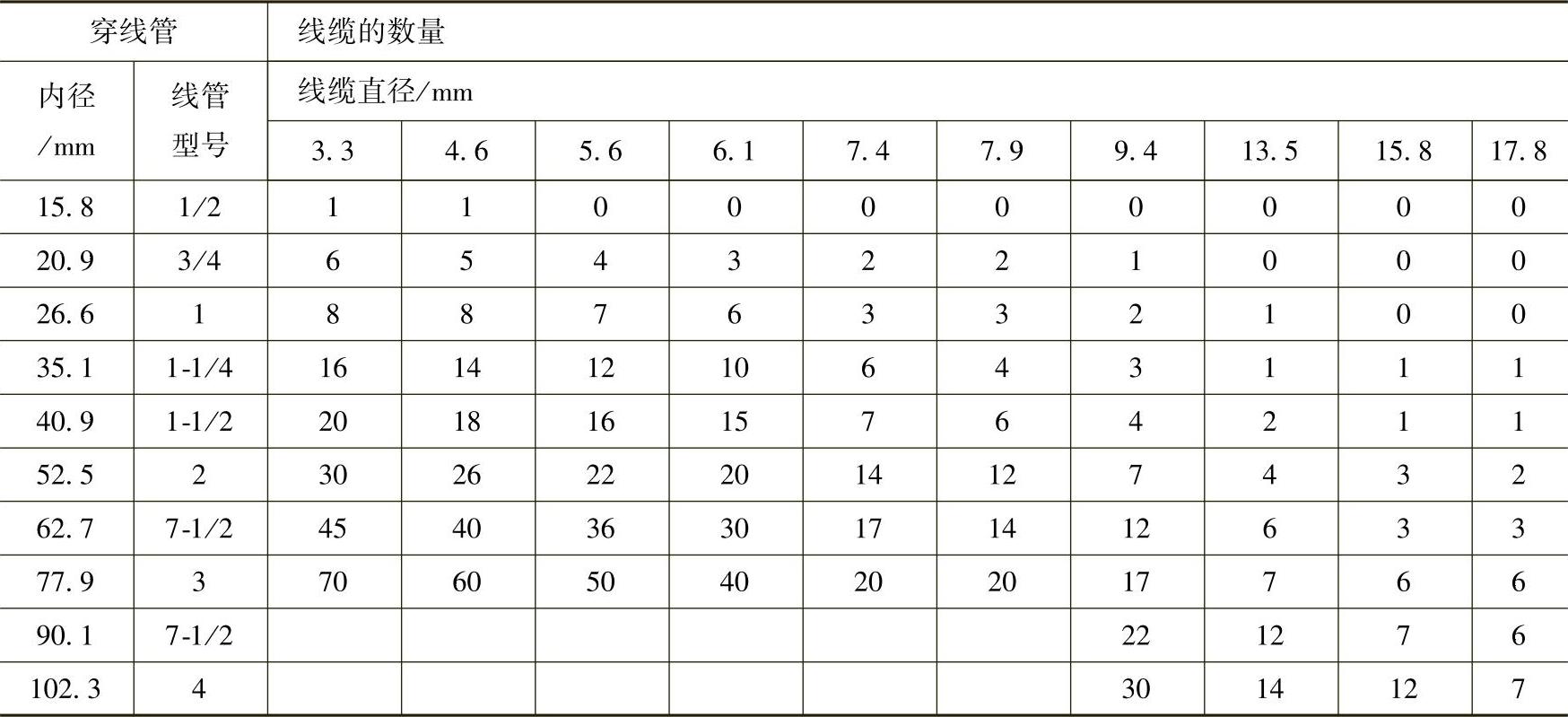

表7-1 穿线管的尺寸

在空间狭小、不易接触的天花板内不得穿线，天花板内穿线应采用防潮和坚固的穿线管道保护线缆。

（6）墙面穿线 墙面穿线方式可分线槽安装、埋入管路安装和制模式安装。制模安装是指护墙板、隔断等材料中留有穿线位置，在墙面装修的同时就已经完成了水平布线施工。施工方法基本与本丛书《电工实用技术技能》、新版《电气工程安装及调试技术手册》第十二章相同。

（7）地毯下穿线 地毯下穿线是最简便的方法，但线缆必须使用厚度不超过1mm的扁平线，但仅适用于弱电系统且为高级办公场所，其他不宜采用且有后患。

2.主干路敷设(www.daowen.com)

（1）建筑物内主干路 建筑物内主干路主要是子系统到管理区子系统之间的线路敷设，包括各种竖井、线管、套管、线槽和桥架条，如图7-3所示。施工方法基本同本丛书《电工实用技术技能》、新版《电气工程安装及调试技术手册》第十二章。

主干路径施工时，应注意线管、线槽、套管和桥架的防潮、屏蔽和强度要求。

（2）建筑物外主干路敷设 建筑物外主干路敷设用于连接分立的多幢建筑物，主要包括地下管道、地下直埋、架空和隧道等多种敷设方法。

竖井是室内垂直安装管路、管线的最好方法，而隧道侧是室外水平安装管路、管线的最好方法。

隧道中通常放置各种管路、护鞘和支撑架，如图7-4所示。

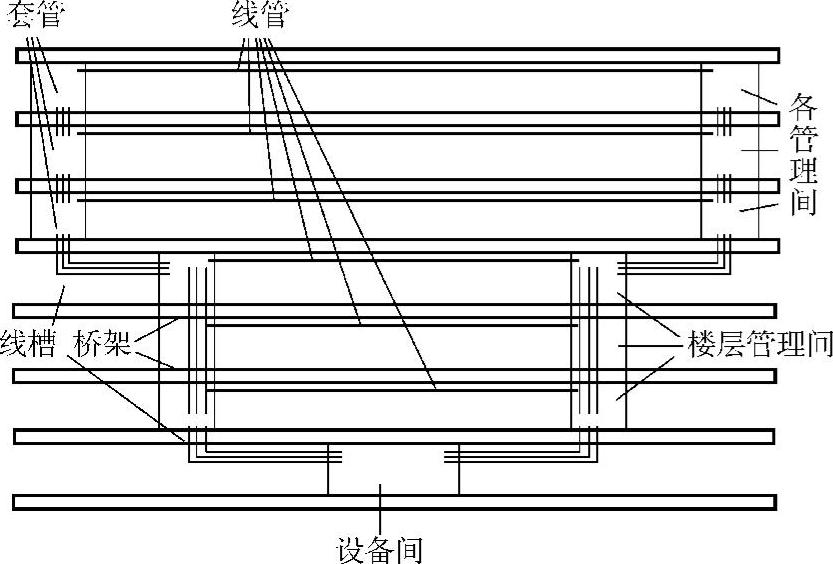

图7-3 建筑物内主干路径

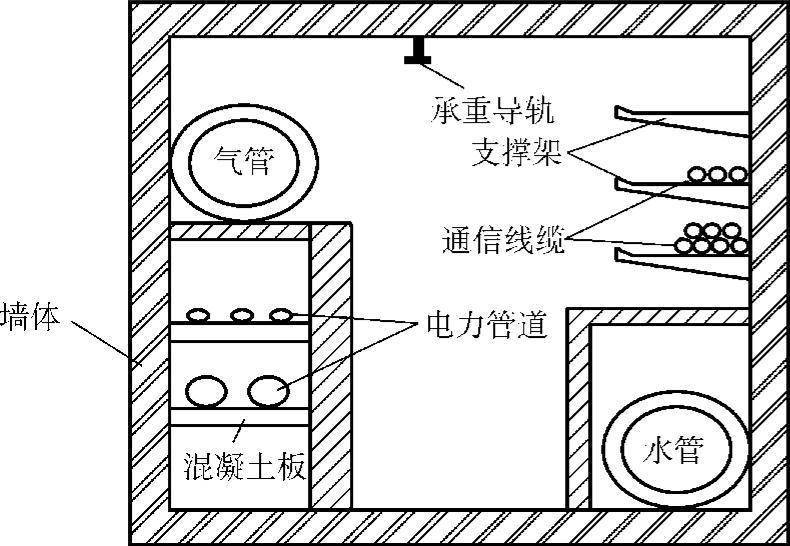

图7-4 典型的隧道结构

3.工作区敷设

工作区主要包括各种电器、弱电及自动装置的电源、信息盒插口及管线等，基本与本丛书《电工实用技术技能》、新版《电气工程安装及调试技术手册》第十二章相同，目前现代办公场所使用最多的是地板上安装铜盖地插座，在家具上安装金属插座盖板等，如图7-5～图7-7所示，线槽安装如图7-8～图7-10所示。

4.管理区敷设

规范要求在每个建筑面积超过1000m²的区域，或者最长水平距离超过90m的区域，至少应该设有一个管理区。一个工作区一般为10m²，管理区的面积与服务区的面积见表7-2，管理区内部布置如图7-11所示。

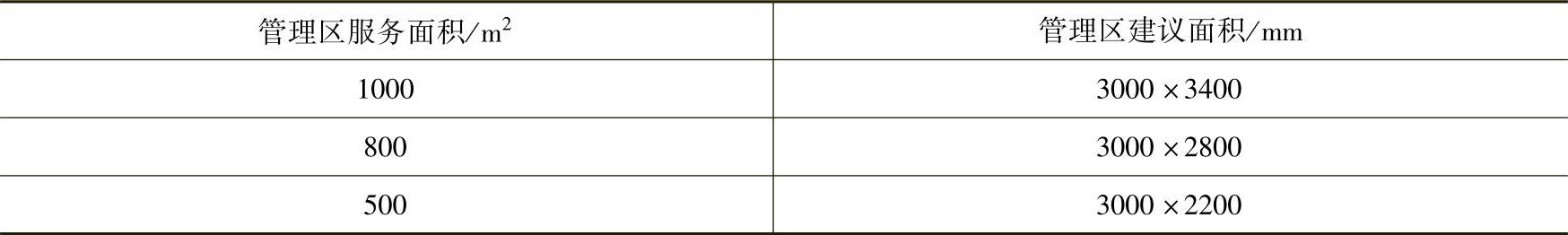

表7-2 管理区面积

5.设备区敷设

设备区的线路敷设基本同本丛书《电工实用技术技能》、新版《电气工程安装及调试技术手册》第十二章的内容，这里有照明、动力、弱电及其板体等电气装置。因此，必须强调，弱电信号有一个传输距离的问题，同时还有强电对弱电干扰的问题。

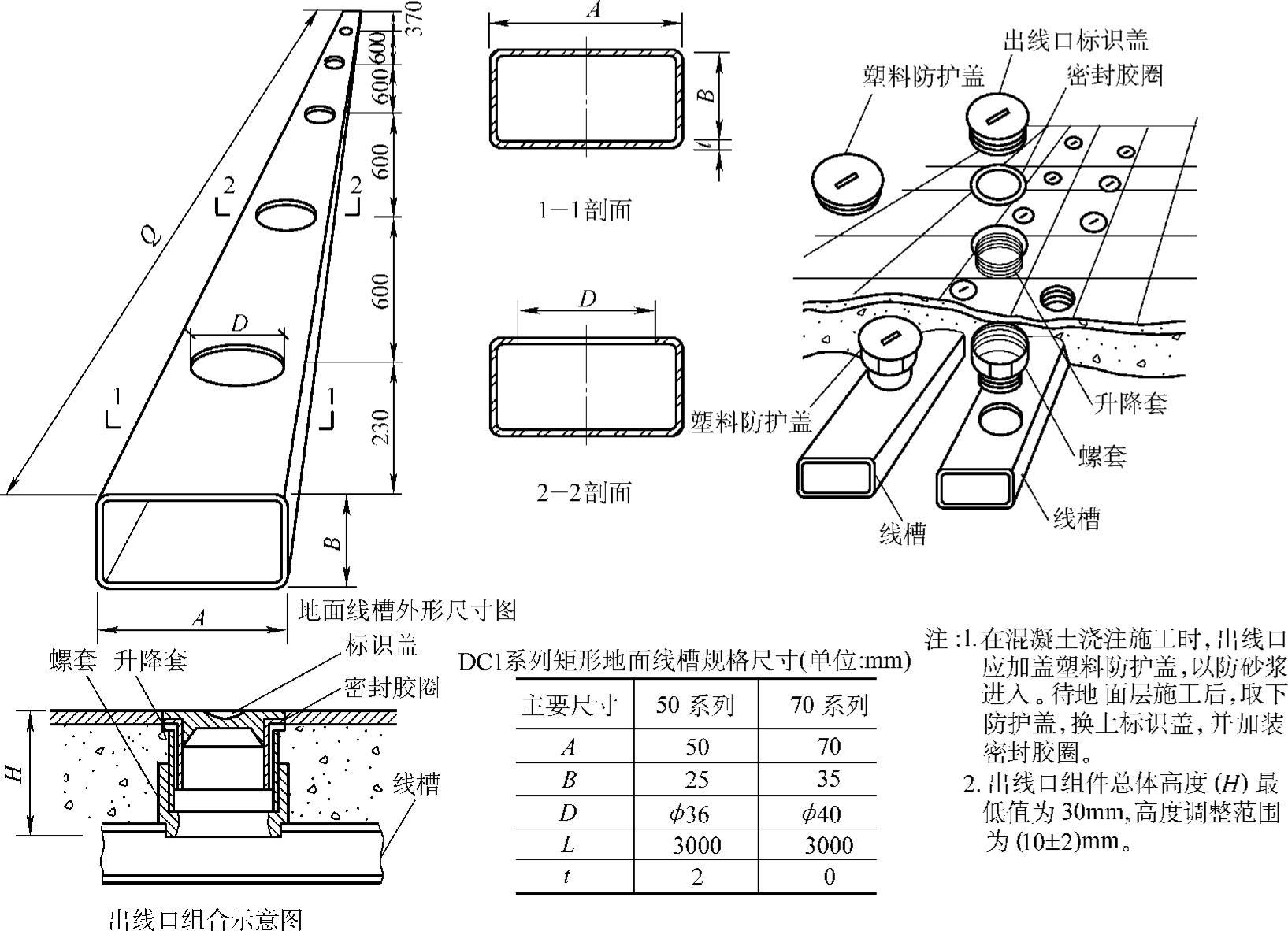

图7-5 地面内金属线槽规格尺寸及出线口组合

在弱电传输导线上必须选择弱电信号允许的导线，并且与强电场，大电流、强磁场有一定的距离或采取屏蔽、接地等措施。施工中应与设计及建设单位协商，不要怕麻烦、怕费事，并把有害物质和污染控制在允许范围之内，见表7-3。

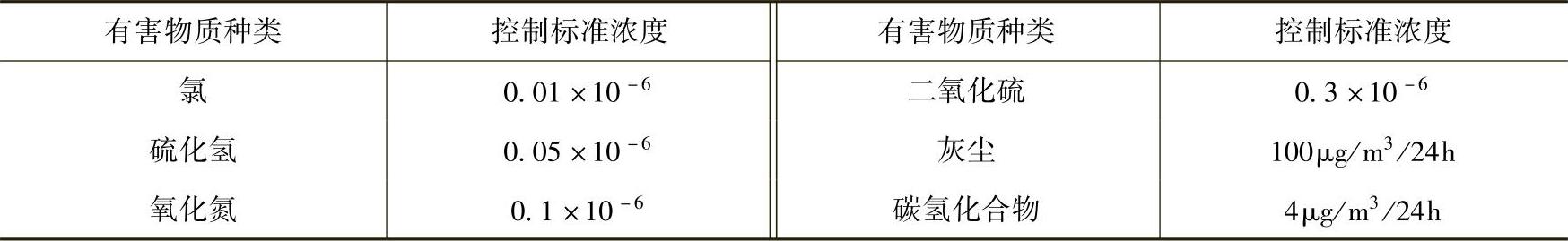

表7-3 有害物质控制标准
