停车场管理系统安装要点和弱电系统的安装调试及运行

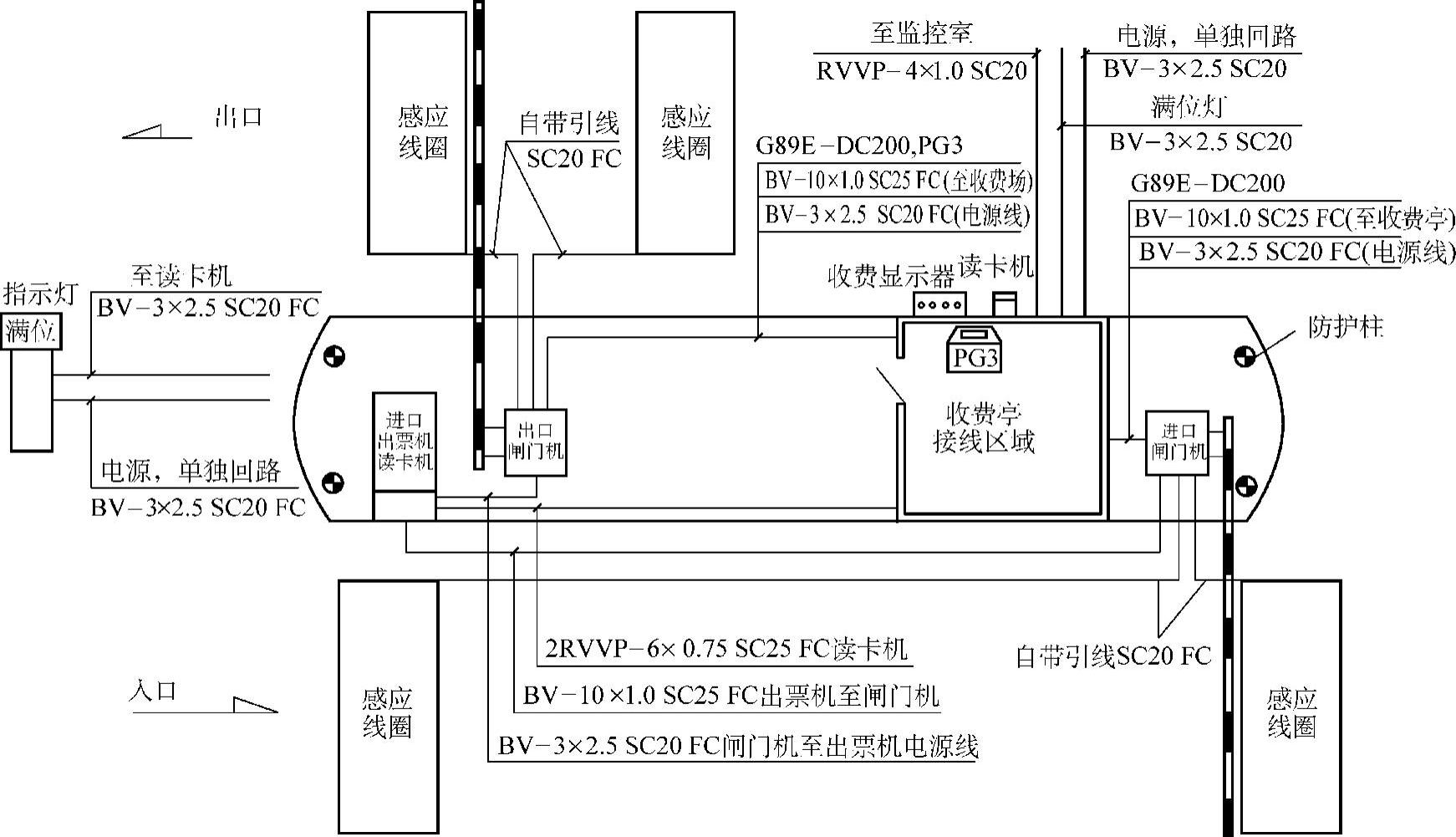

停车场管理系统总体布置如图6-30所示。


图6-30 停车场管理系统总体布置图

1.车辆出入检测控制装置

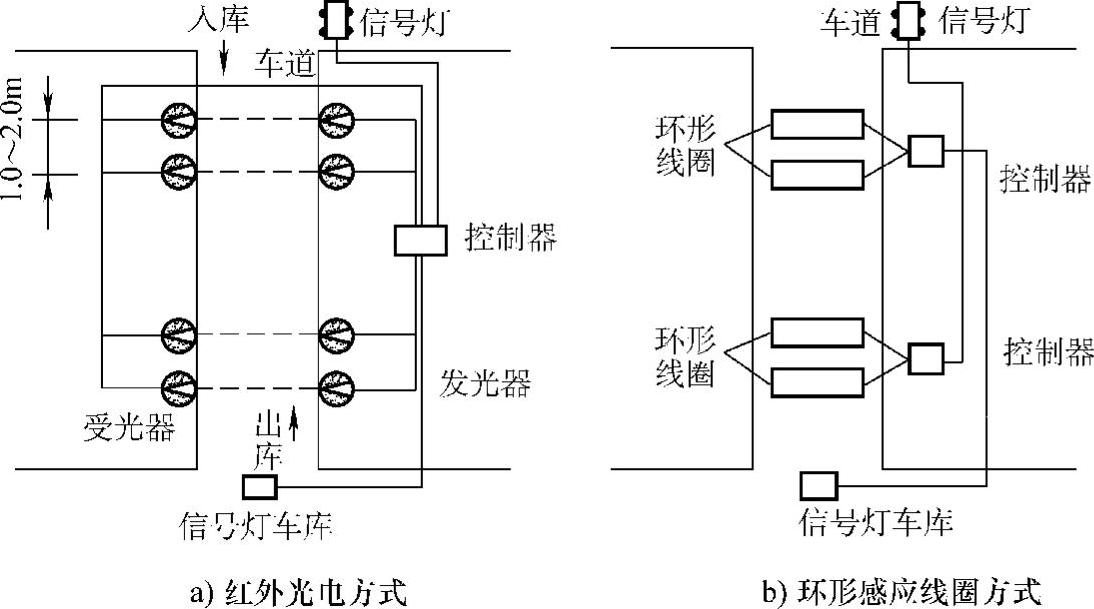

检测方式有两种,光电检测(红外线检测)方式和环形感应线圈方式,如图6-31所示。

如图6-31a所示,在水平方向上相对设置红外收、发装置,当车辆通过时,红外光线被遮断,接收端即发出检测信号。


图6-31 检测出入车辆的两种方式

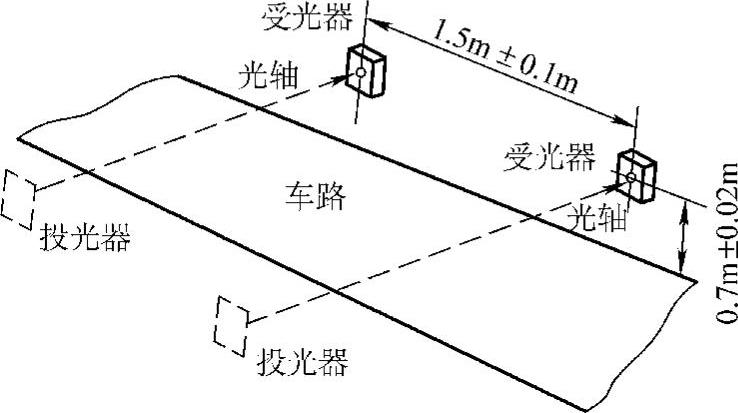

安装红外光电检测装置,收、发装置必须相互对准外,应同时保证接收装置(受光器)不可让太阳光线直射,其安装如图6-32所示。


图6-32 红外光电式检测器的安装


图6-33 环形感应线圈的布置

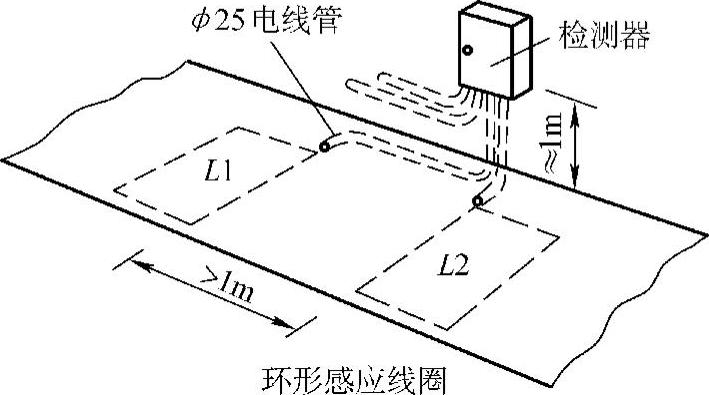

环形感应线圈方式如图6-31b所示,使用电缆或绝缘电线做成环形,埋在车路地下检测信号。在线圈埋入车路的施工时,必须远离且不得碰触周围金属(环形线圈0.5m平面范围内不可有其他金属物)。环形线圈的布置如图6-33所示,安装时应注意以下几点:

1)感应线圈放在100mm厚的水泥基础上,基础内无金属物体,四角用木楔固定,木楔钉入水泥基础后,其超出部分不应高于50mm,然后再浇注60mm厚的混凝土。

2)感应线圈也可在地面开槽,然后将线圈放入槽内进行安装固定,但必须探测地面下有无金属物。

3)感应线圈内部探测线有塑料预制架保护,在安装时注意不能伤害导线。

4)探测线圈必须被装于方的槽中,且槽内应没有无关的线路,动力线路距线槽距离应大于500mm,距金属和磁性物体的距离应大于300mm。

5)感应线圈至控制设备之间的专用引线不得有接头。具体安装方法如图6-34所示。(www.daowen.com)

6)自动闸门机安装如图6-35所示。

① 闸门机边上可安装防护柱进行保护,防护柱可用ϕ100钢管制成,外涂黄黑色油漆。

② 车道宽度大于6m时,可在两侧同时安装两台闸门机。

③ 当车道的高度低于栏杆的抬起高度时,应选用折杆式闸门机。

2.信号控制装置

信号灯控制装置按车辆检测方式和不同进出口形式,有多种组合方式,这里仅举两例,如图6-36和图6-37所示。

1)出入不同口时环形线圈检测方式,如图6-36所示,通过环形线圈L1使灯S1动作;通过线圈L2使灯S2动作。

2)出入不同口时红外线检测方式如图6-37所示,车进来时,D1动作并点亮灯S1;车出去时,D2动作并点亮灯S2。

3)安装时要注意信号灯与环形线圈或红外装置的距离大于5m,一般为10~15m。

3.车位显示装置

停车场管理系统车位显示及其他信号灯、指示灯的安装高度如下:停车位置2.1m以上;场内车道2.3m以上;步行道上2.5m以上;车道上4.5m以上。

满位指示灯安装如图6-38所示,并注意以下两点:

1)在停车场入口处可设置满位指示灯,当停车场车位满时,满位指示灯点亮。满位指示灯与计算机管理系统及车辆计数器连接。

2)满位指示灯为全天候运行带遮阳罩,在土建施工时,应预埋电气配管。壁装时安装高度在2.2m以上,可用膨胀螺栓固定。

4.计时收费装置

计时收费装置与读卡进/出有关,并与微机联网,微机及时显示停泊时间和收费情况,并打印计费单。

1)读卡机安装,如图6-39所示。

2)自动出票机安装,如图6-40所示。
