保安防盗报警系统主要由传感器、控制器、信号传输及控制中心四部分组成,如图6-11所示。
1.传感报警器
传感报警器的种类很多,主要有开关式、振动式、超声波式、次声式、主动与被动红外式、微波式、激光式、视频运动式、复合式等。常用传感报警器的比较见表6-9和表6-10。

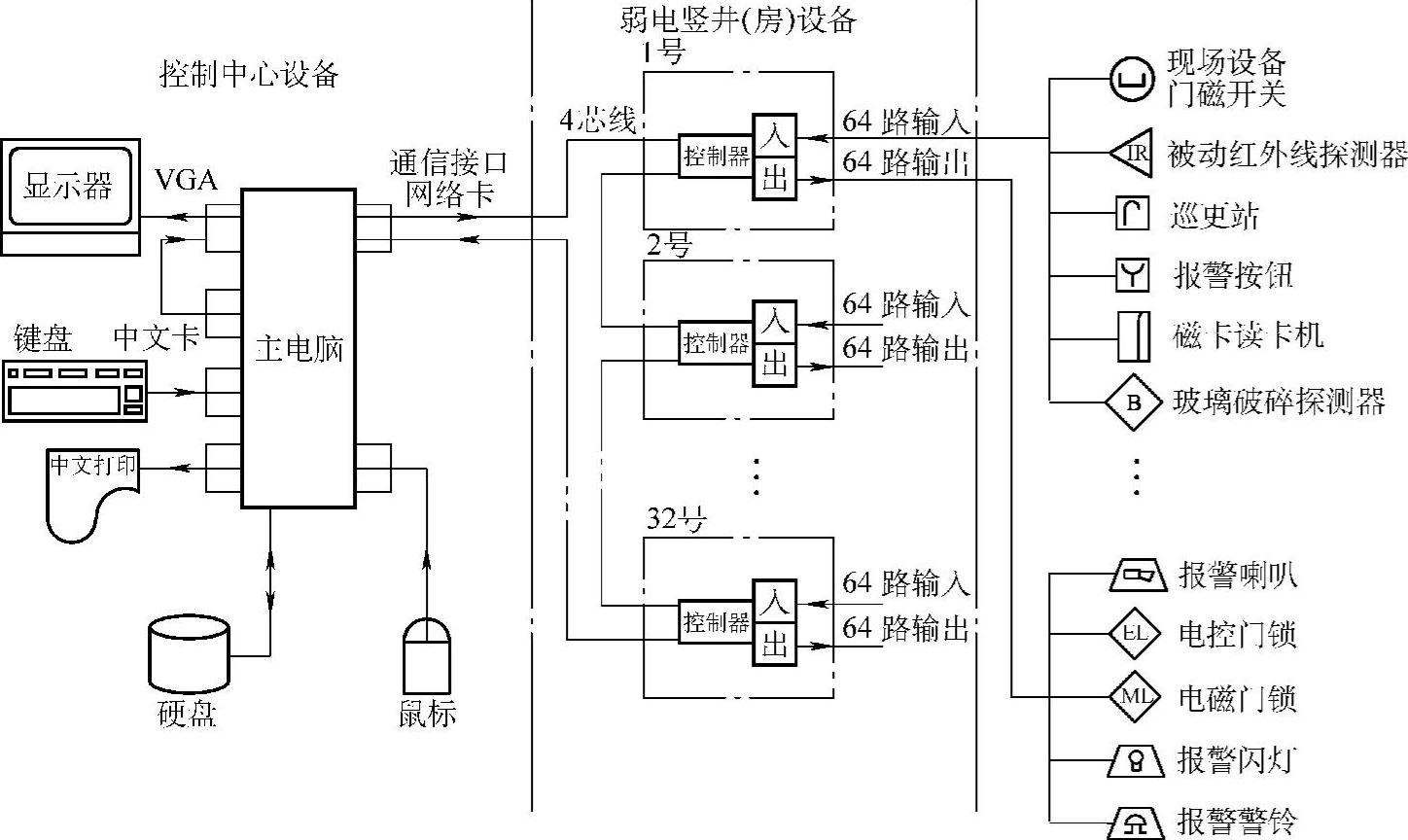

图6-11 保安防盗报警系统图

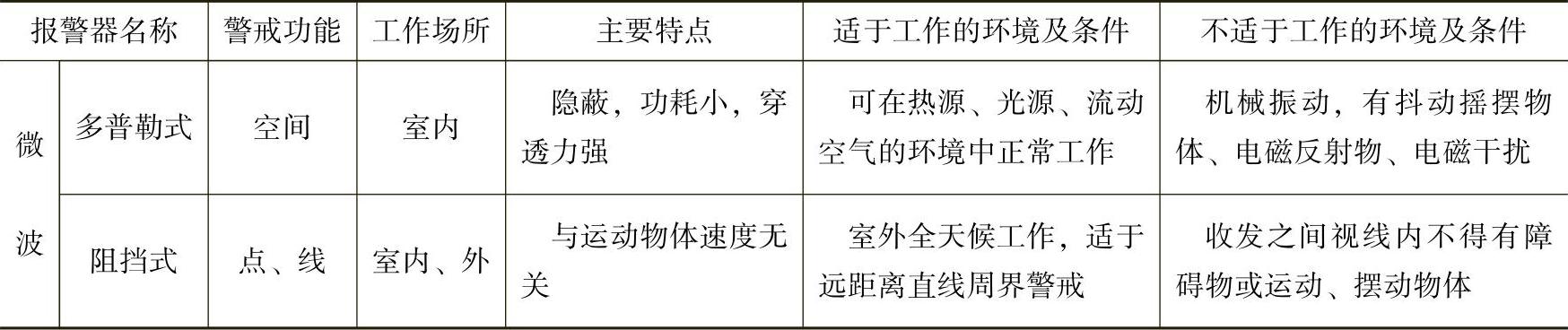

表6-9 各种防盗报警器的工作特点

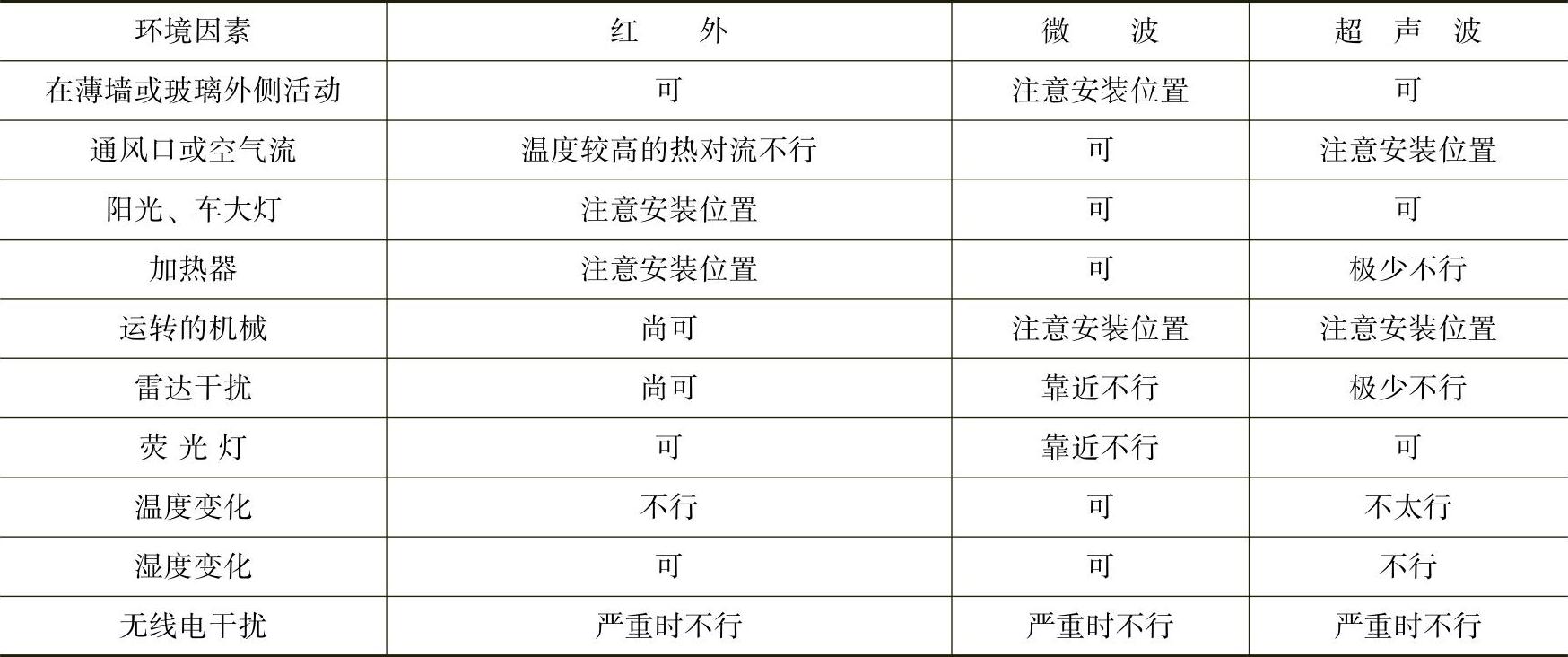

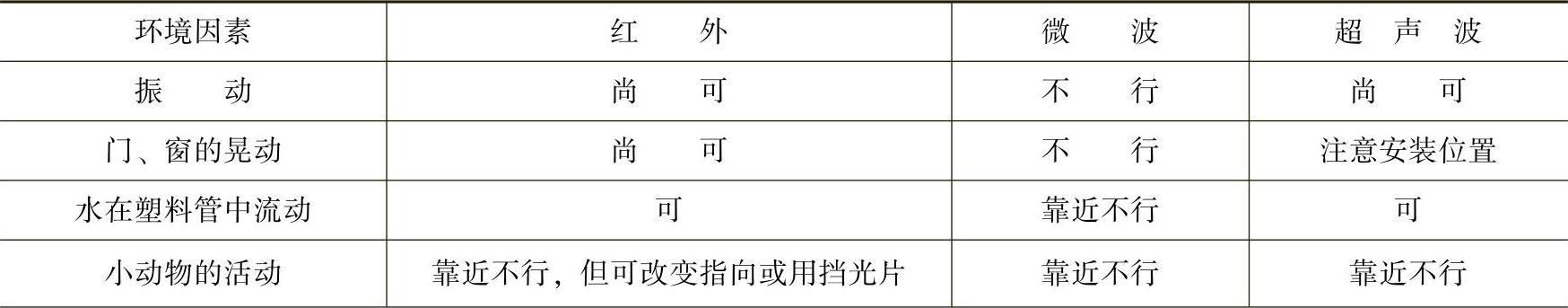

表6-10 三种入侵探测器对于环境因素的要求
(续)
2.传感报警器的安装及注意事项
(1)雷达式微波报警器
1)不应对着被保护房间的外墙、外窗安装;一般是将其悬挂在距地面1.5~2m处,探头向下俯视指向地面,并覆盖出入口。
2)不应对着金属物体。
3)同室装设两台以上时,其发射频率要相差30Hz以上,同时不应相对设置。
4)不应对着门帘、窗帘、风扇、门等可能会活动或因振动而引起位移的物体。
5)不应对准荧光灯、高压汞灯等气体放电灯光源。
(2)墙式微波报警器(包括发射器和接收器)安装方法如图6-12所示。
1)发射器和接收器可分别安装在墙上或木桩上,但相互间必须无遮无挡,应有清晰的视线。
2)发射器和接收机距离可达百米,这个通道可宽2~4m,高3~4m。
(3)主动式红外报警器(包括发射器和接收器)
1)发射器和接收器对直放置安装。
2)主动式红外报警器布置方式如图6-13~图6-17所示。
(4)被动式红外报警器 由光学系统、红外传感器(也称热传感器)和报警控制器组成。
1)该报警器可直接安装在墙上、天花板处、墙角或室外有门口、窗户口的墙壁上,高度为2.5m左右。
2)报警器探头视线应避开电加热器、火炉、暖气片、空调出风口、白炽灯等发热元件,同时不得安装于发热部件上方或周围,其距离应在2m以上。另外安装时应避开220V/380V电源处。
3)安装探头其视线内不得有遮挡物或可能出现的遮挡物,一般均采用双探头上下同时安装。
4)探测器的安装如图6-18~图6-20所示,安装时,先将底座固定,再将线路板放回原位,其中+、-端接电源,另外报警回路两个端子,反破坏回路两个端子。

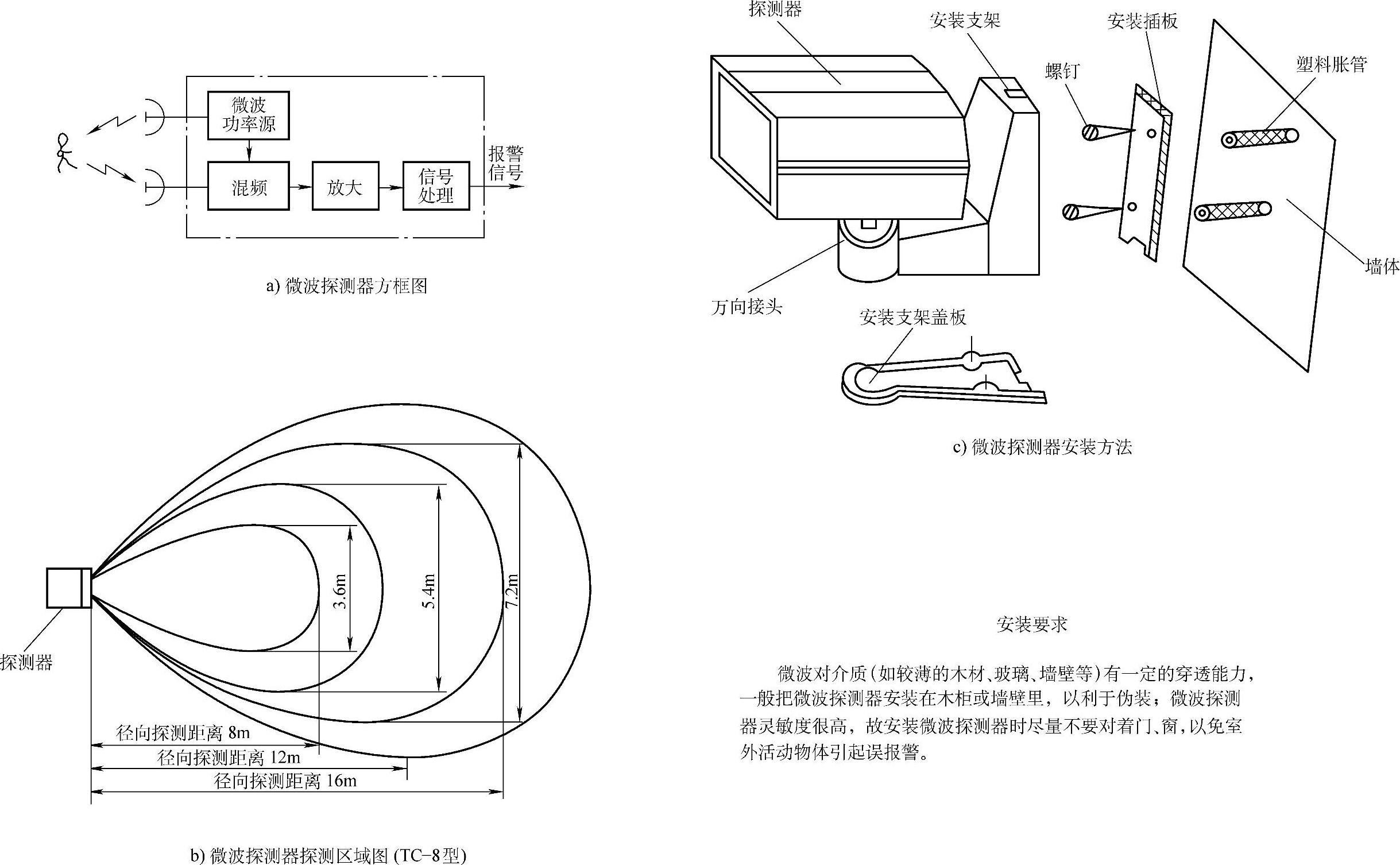

图6-12 微波探测器安装方法

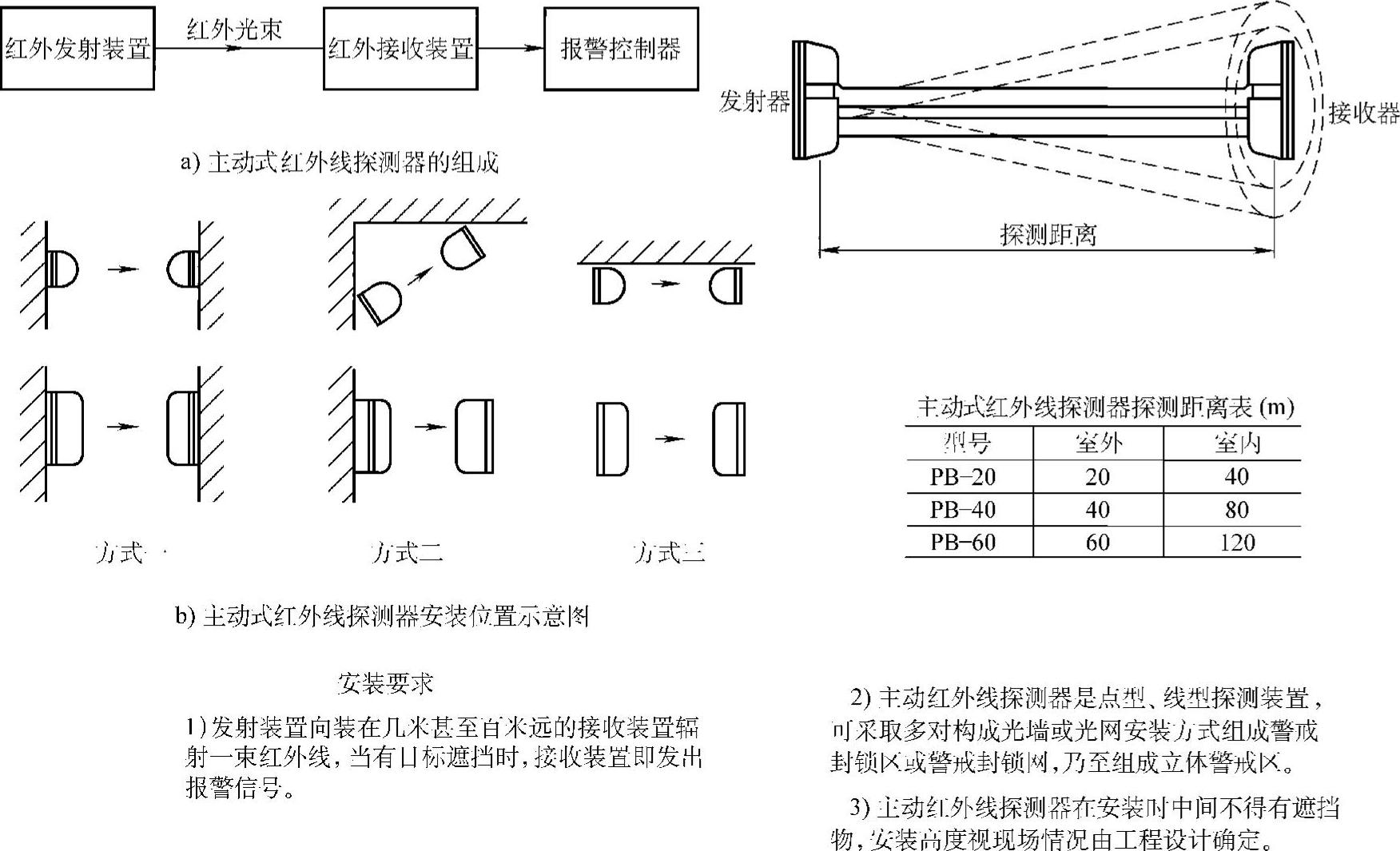

图6-13 主动式红外线探测器安装方法
图6-14 双光束主动式红外探测器的防范布局方式

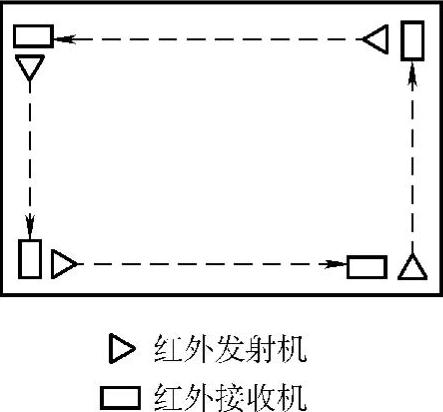

图6-15 四组红外收、发机构成的周界警戒线

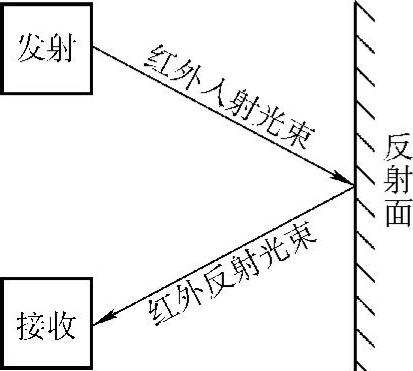

图6-16 反射型安装方式

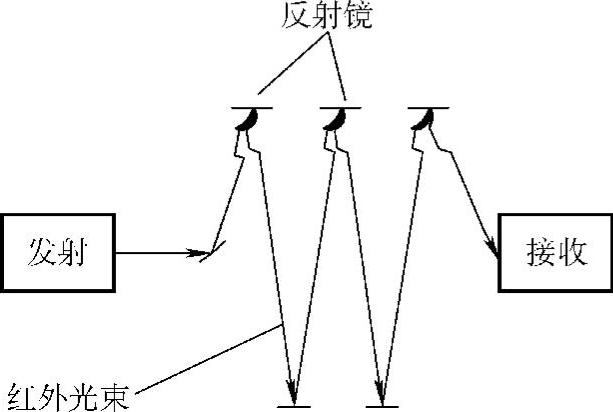

图6-17 利用反射型安装方式所形成的红外警戒网

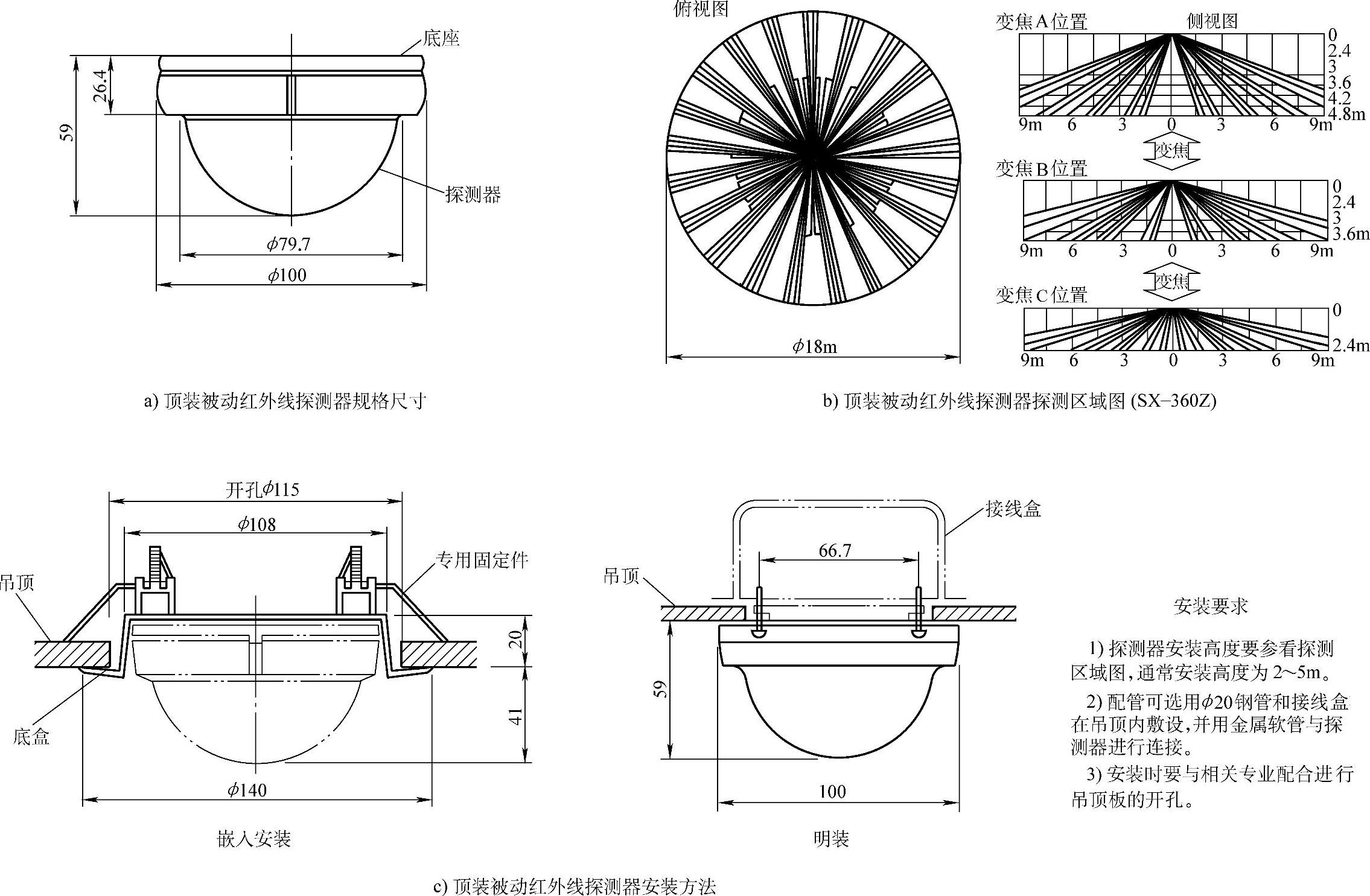

图6-18 被动红外线探测器安装方法

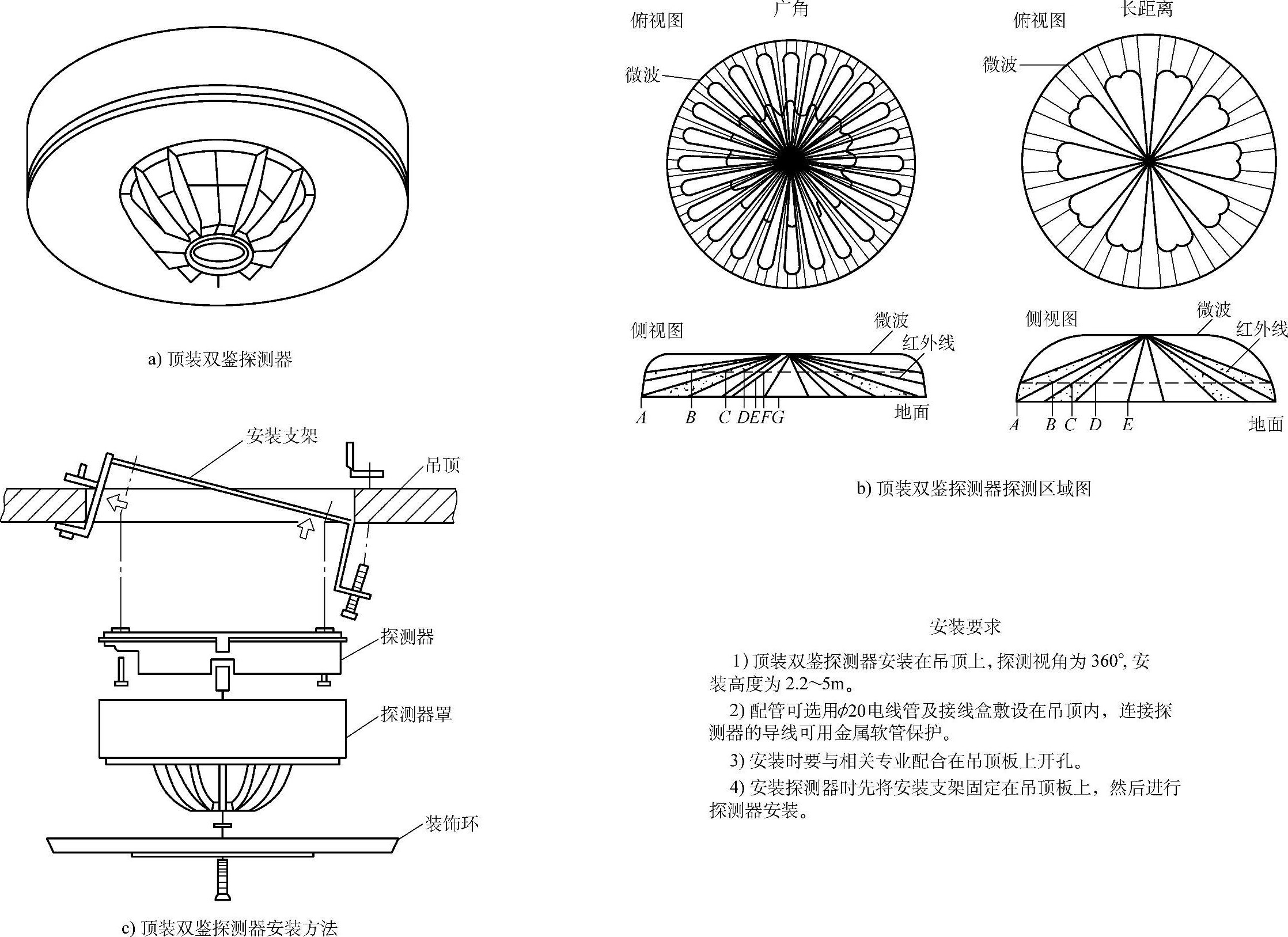

图6-19 微波/被动红外线双鉴探测器安装方法
(5)开关式报警器(包括磁控开关、微动开关、压力垫、易断金属丝或导电条等探测器及控制器)它是一副开关接点,可接通线路。
1)磁控开关可将干簧管固定在门框或窗框上,磁铁体固定在门或窗扇的对应位置上,也可多个串联起来由管线引至报警控制器。

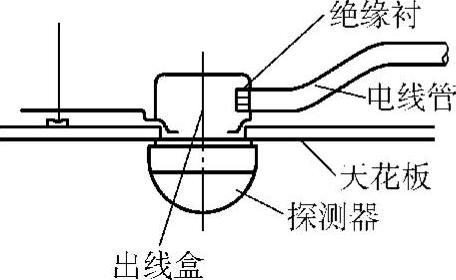

图6-20 探测器安装图

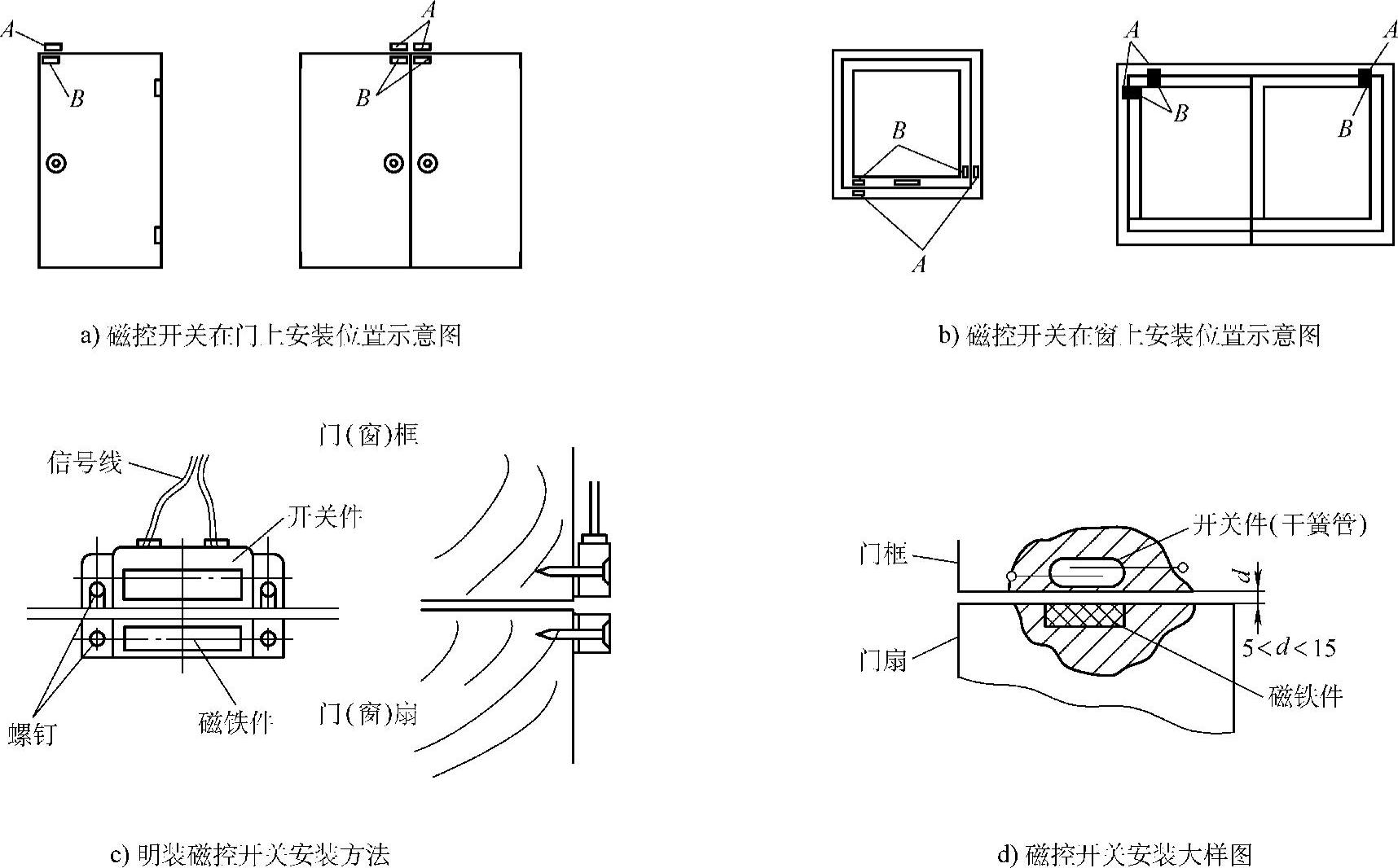

图6-21 磁控开关安装方法
磁控开关不得安装在金属物体上,安装方法如图6-21所示。
2)微动开关一般可安装在门框或窗框的活页处,或被保护物的下边,或工作位置的地面上。
3)压力垫一般安装在窗户、楼梯、门口、被保护物周围的地面上并用地毯或其他片状物遮盖。
4)易断金属物或导电条是一碰就断的导线,也就是一副常闭接点,安装方便。
(6)超声波报警器(包括发射器和接收器)
1)报警器的发射角应对准入侵者可能进入的场所或门、窗口等位置。
2)室内应密封且无较大的空气流动,尽量远离发热设备元件。
3)被监控房间应隔音,尽量减少铃声等超声噪波。(www.daowen.com)
4)报警器不应对着玻璃、软隔断墙等。
5)在不同气候条件下,安装报警器应将其灵敏度稍调宽一点。
详见图6-22。
(7)声控报警器(包括声控探头和控制器)适合环境为噪声较小的仓库、金库、机要部门等。一般为吊装,距地2.5m。

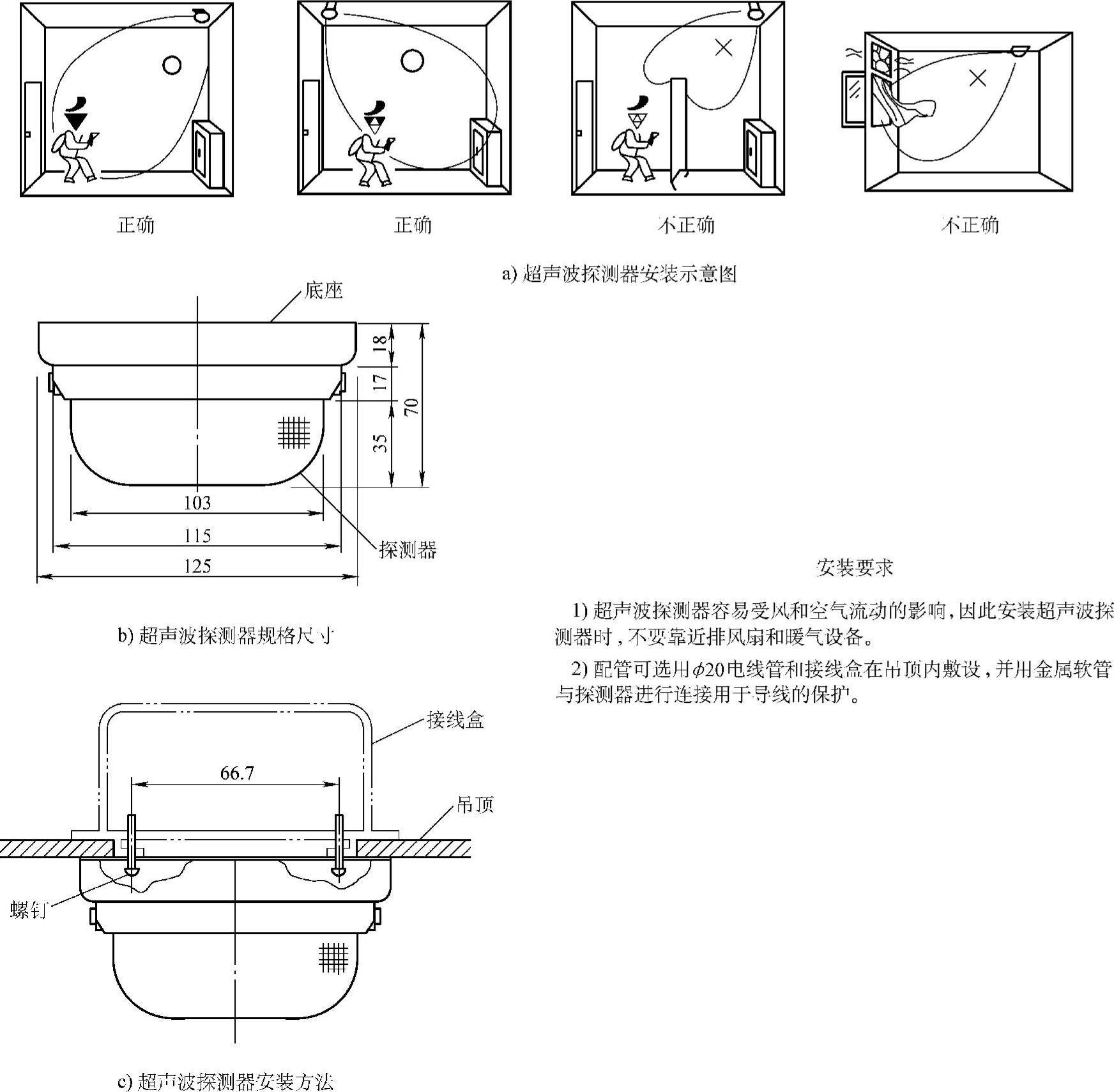

图6-22 超声波探测器安装方法
(8)振动报警器(包括振动传感器和控制器)
1)振动传感器必须安装在固定牢固且体积较小、重量较轻的物体上。
2)振动传感器应远离振源。
3)振动报警的测试:测试前先将振动入侵探测器放在窗台上或不易振动的地方,在测试时,万用表的表笔不要直接接触探测器,应与引出线串接。检查前先将DC+12V、地线-、信号开关NC、C四根线引出壳外按图接好(见图6-23),再将电源打开,振动入侵灵敏度指示灯闪烁3s后自动熄灭,这时万用表(R×1kΩ)电阻R=0。轻轻敲击探测器周围时,灵敏度灯应闪烁,万用表(R×1kΩ)电阻为∞,过3s后灵敏度指示灯灭,万用表电阻R=0则测试正常。

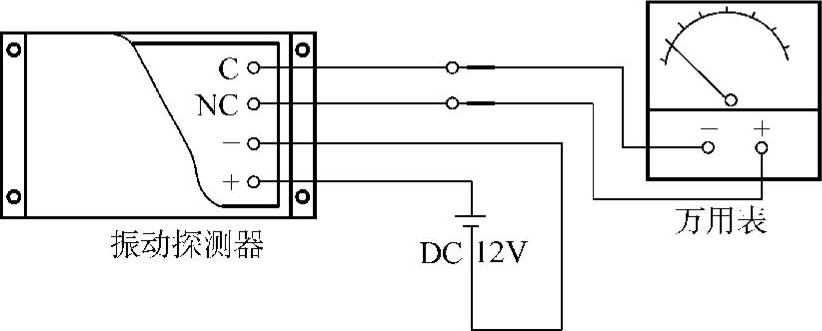

图6-23 振动探测器检测试验接线图
振动入侵探测器的灵敏度在出厂时已基本调好,只需适当微调。测试检查正常工作后应检查它的控制范围。一般是以振动入侵探测器为中心(必须放在不易振动的地方),每隔3~4m按上述实验方式敲打墙壁2~3次,应报警。报警后再继续扩大范围,重复试验,若发现控制范围小,可将灵敏度钮顺时针旋微量。若控制范围大,可将灵敏度逆时针旋微量,调到用户满意为止。一般情况下,调到行人走路、汽车在3m之外驶过不报警即可。
测试完后,将线与报警控制器(或电视监控)连接起来,送电试验,检查报警器是否正常。经72h观察,若发现偶尔有误报,可将灵敏度稍微调低一点,再观察几天,至正常为止。
(9)玻璃破碎报警器
1)其传感器应正对警戒的主要方向,应有清晰的视线。
2)尽量靠近被保护的玻璃,远离噪声源和振动源。
3)被保护物应在探测器探测半径以内。
(10)商品电子防盗系统 包括安装在商场出口的传感器(其实是接收器)和每件商品安放的与传感器配套的标签(或微小芯片)。
3.防盗报警系统的安装
防盗报警系统是将各类传感器的信号进行处理或解码,然后发出报警信号。其具体安装、线缆敷设同前。
4.安装注意事项
安装应按其产品使用说明书进行,并应符合规范标准,同时注意以下几点:
1)同一室内不得安装同一频率的微波探头,以防误报。
2)报警器的电源尽可能不与大功率设备和易产生电磁辐射的电器共用一个回路。
3)当探头离报警控制器距离较远时,要实测工作电流与线路压降,以确保工作正常。一般工作电流大于100mA。必要时要设置稳压电源。

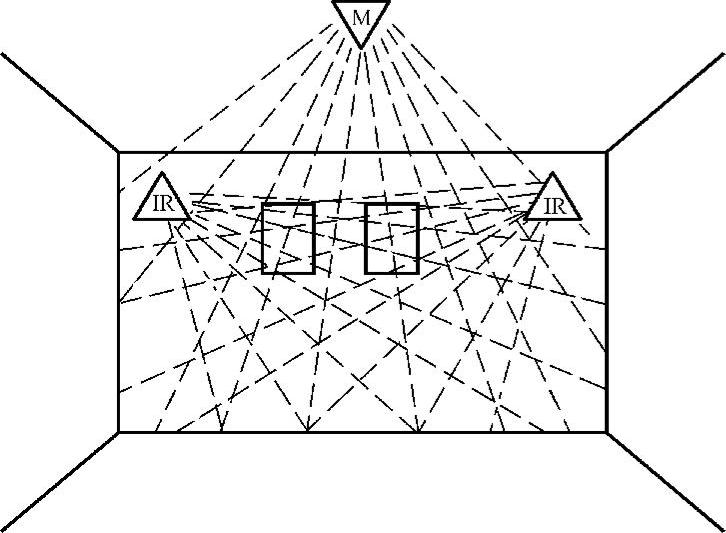

4)安装时,报警探测器要交叉探测,不留盲区。在风险等级高的地方,还要加装不同种类的探测器的交叉保护,如图6-24所示。
图6-24 交叉保护图例
在该图中,两只探测器交叉对射,互相弥补,没有盲区。第三只不同种类的探测器保护前两只。
5)探头信号线与避雷线平行间距不得小于3m,垂直交叉间距不得小于1.5m。
6)探头与报警设备连接时两端均应接上滤波电容。
7)探头离荧光灯距离应大于1m。
8)探头不得靠近或接触发热体、发光体、风口、气流通道、窗口和玻璃门、窗。同时不在其上方安装,一般应在1m以外。
9)探头进线口不能开得太大,否则会造成虫、蚁的侵入和风吹,以及灰尘的进入。
11)探头的实际使用距离与产品标称距离应有20%~30%的余量。
12)从传感器到控制报警器的信号线,一般选用平行软线,线长一般不超过100m。
13)信号线不得与强电线路或其他弱电线路同管或平行敷设,必须平行敷设,间距不得小于50mm。
5.自动门的安装
自动门是由机械部分及电气控制部分组成的,安装时应配合机械安装人员进行,所有电控元件、电缆均为隐蔽暗装。
通常在自动门内侧附近的房间内装设一只微型电源开关,并从开关的下侧暗设管路至自动门的上方电机及齿轮箱处,开关上方应引至电源箱处。所用的电气元件应检测试验且合格。这个微型开关实际上是一个状态传感器,除了控制门的状态外,主要的是将这个状态信号传输到控制中心,以便记录和监控。
自动门的安装及接线应按产品说明书进行,并于现场配合其他工种作业。安装及接线基本要求同动力电路。
6.入侵报警系统(包括周界入侵报警系统)
入侵报警系统的安装基本同前,检测试验应注意以下几点:
(1)检测内容:
1)探测器的盲区检测,防动物功能检测。
2)探测器的防破坏功能检测应包括报警器的防拆报警功能,信号线开路、短路报警功能,电源线被剪的报警功能。
3)探测器灵敏度检测。
4)系统控制功能检测应包括系统的撤防、布防功能,关机报警功能,系统后备电源自动切换功能等。
5)系统通信功能检测应包括报警信息传输、报警响应功能。
6)现场设备的接入率及完好率测试。
7)系统的联动功能检测应包括报警信号对相关报警现场照明系统的自动触发、对监控摄像机的自动启动、视频安防监视画面的自动调入,相关出入口的自动启闭,录像设备的自动启动等。
8)报警系统管理软件(含电子地图)功能检测。
9)报警信号联网上传功能的检测。
10)报警系统报警事件存储记录的保存时间应满足管理要求。
(2)探测器抽检 探测器抽检的数量不应低于20%且不少于3台,探测器数量少于3台时应全部检测;被抽检设备的合格率为100%时为合格;系统功能和联动功能全部检测,功能符合设计要求时为合格,合格率100%时为系统功能检测合格。
