1）摄像头的安装应直对被监视物或出入口（包括窗户、楼梯间）的附近，广角镜头，应设假镜头，隐蔽安装，如图6-2～图6-8所示。

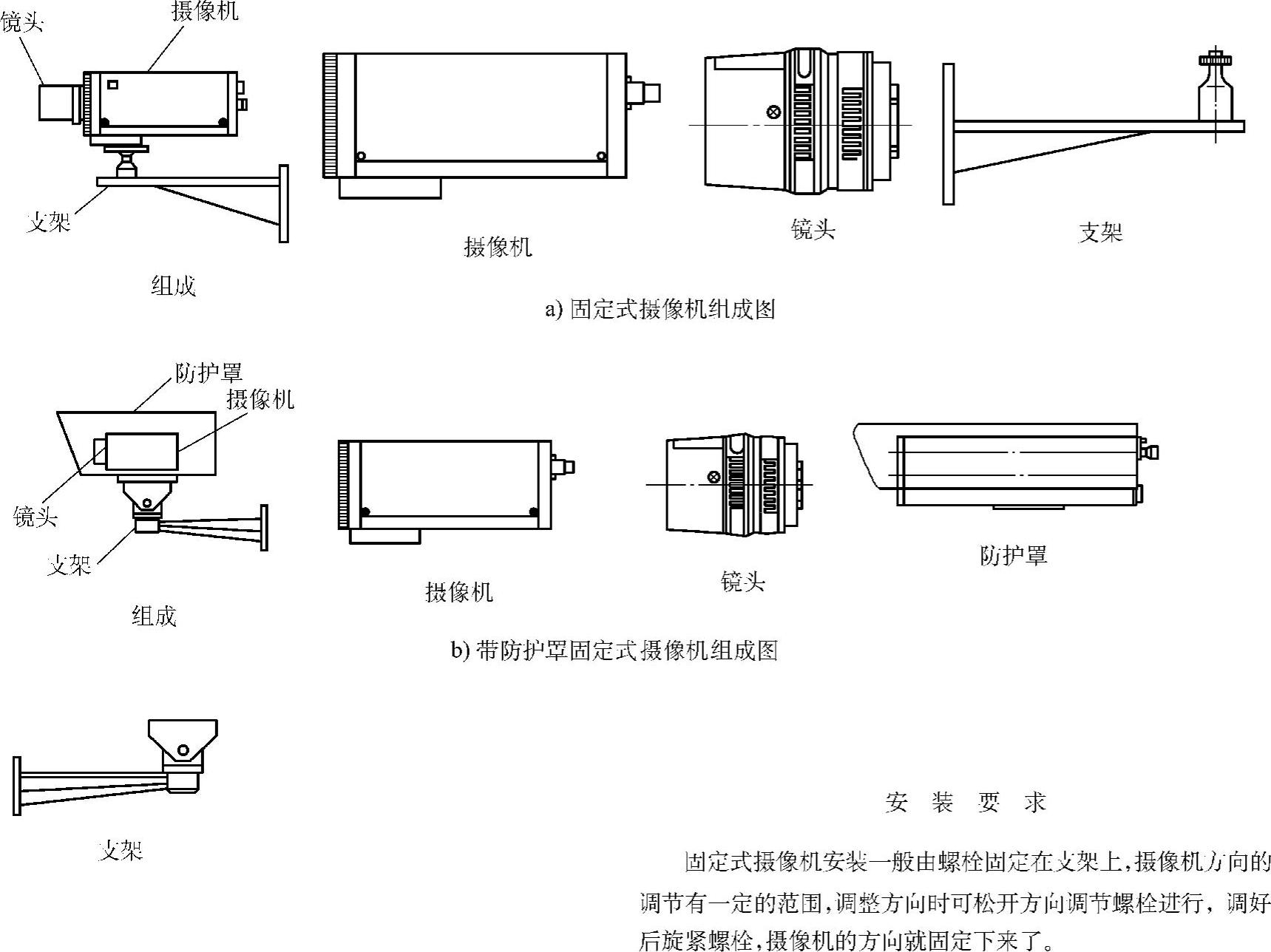

图6-2 固定式摄像机安装方式

2）监视器应装于机房的机柜上，机房地板、接地同电话机房，土建基本要求见表4-6。机房设施主要有电源柜、直流（浮充）柜、报警控制台、UPS，自动电话交换机，磁带自动录像系统，视频放大器、视频自动切换开关、视频分配放大器等都装于对应的机柜内，安装同前。

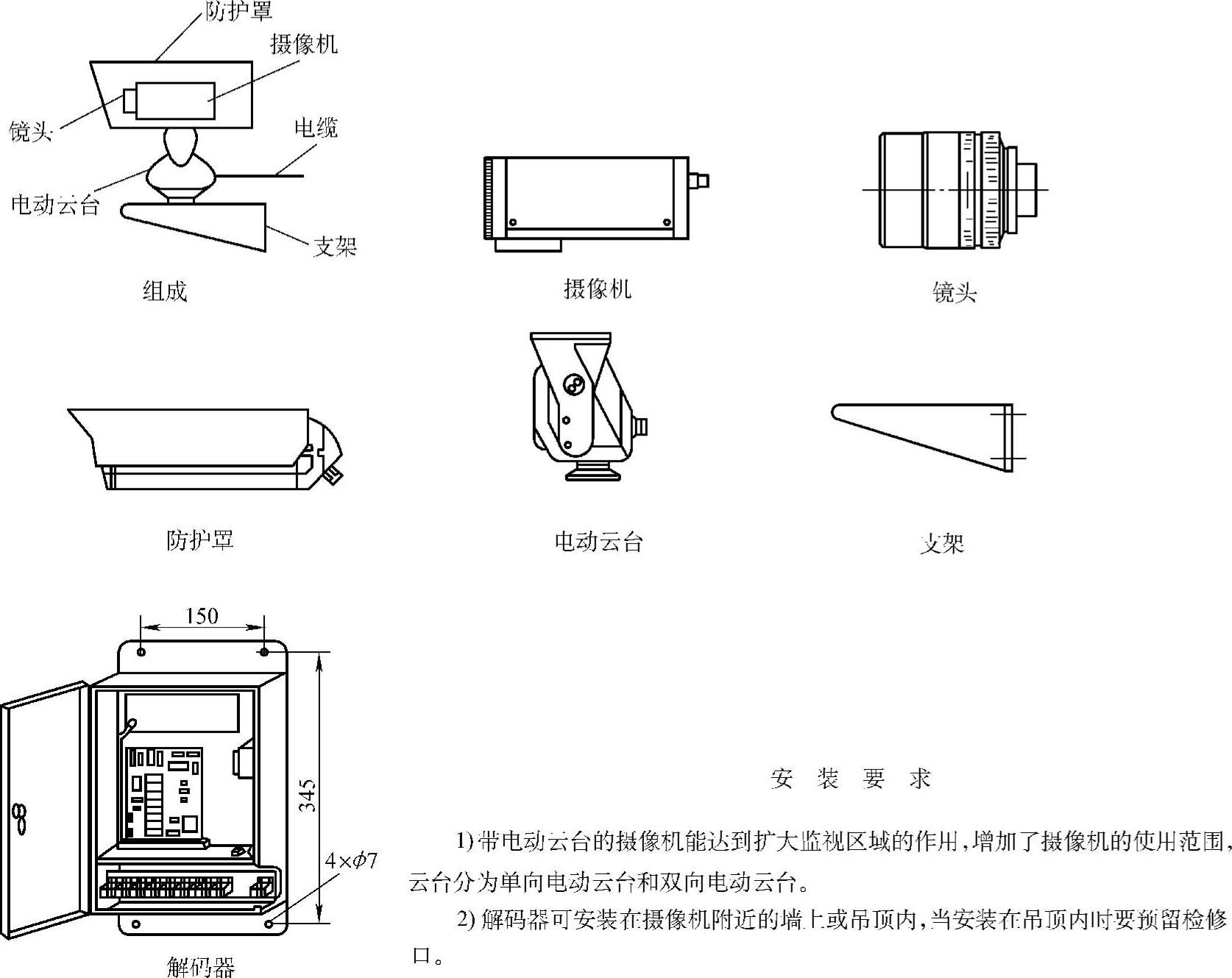

图6-3 带电动云台的摄像机安装方式

3）装有遥控装置的系统，一般将遥控继电器箱装于机房机柜上，执行机构装于摄像头处且隐蔽安装，中间用控制电缆连接。

4）电缆全部暗装，200m以内可用多芯闭路电视电缆，200m以上用同轴电缆，传送视频信号用多芯电视电缆传送其他控制信号。

5）调试时应先检查线路及元件设备安装是否正确，电源及切换有无错误，无误便可开机一一测试和试验。元件及设备之间的连接其阻抗、信号电平应匹配，可用电平表测试，应与设计相符，方法基本同电缆电视系统。

6）安装前的设备应进行功能及外观检查。

7）接地、屏蔽接地要求同前。

8）系统全部调试完后，应选择非安装人员模拟盗窃破坏试验，从保安中心中观察监视器，最后通过录像核实模拟人员的全部行动，如有漏录，则说明系统欠缺，应增补设施。

9）遥控装置应运行自如。

10）安装和试验时应有保卫安全部门的专业人员参加。

有关设备的选择及参数见表6-1～表6-6，系统示意图如图6-9所示。

闭路电视的设置有以下几种形式，如图6-10所示。

图6-4 室内摄像机安装方法

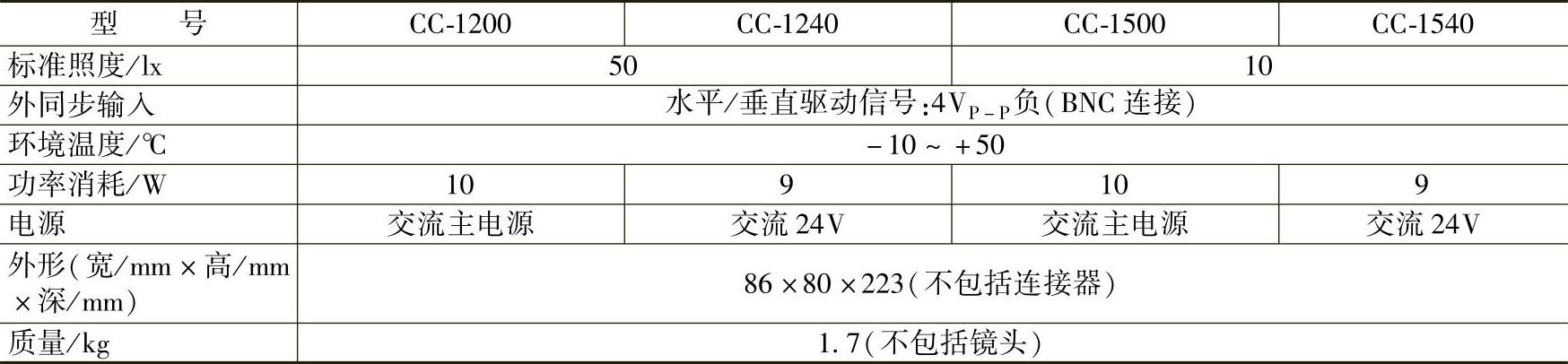

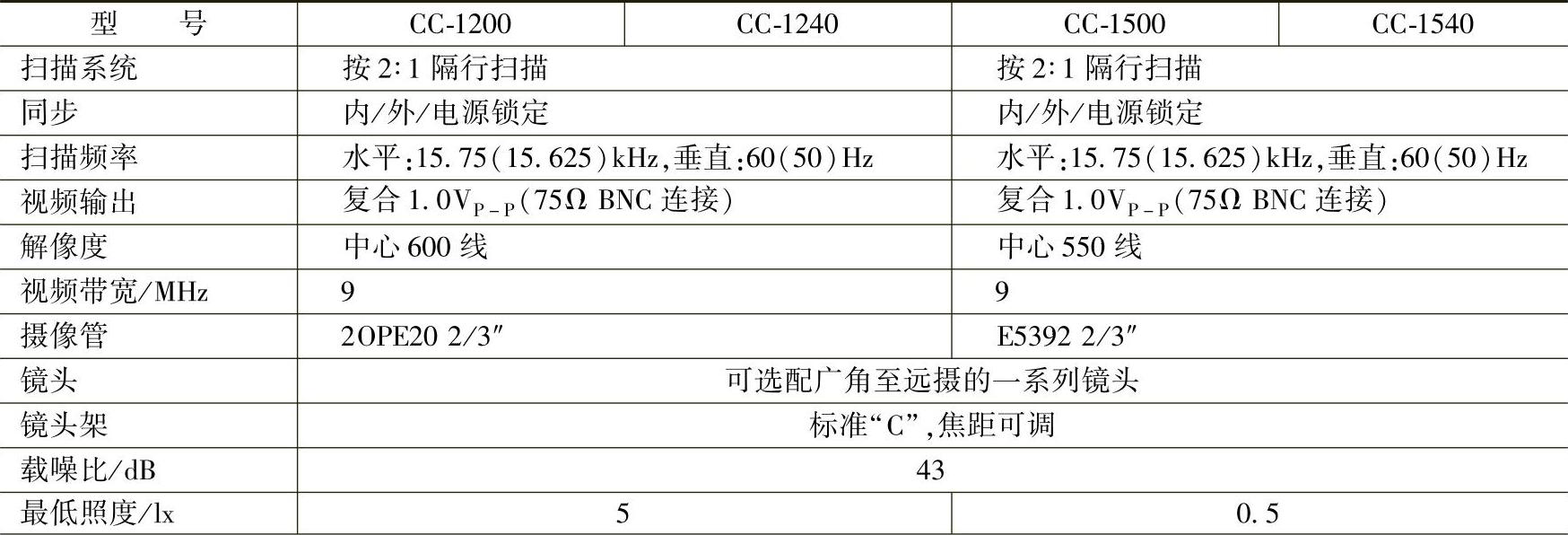

表6-1 TOA系列CCTV摄像机

（续）

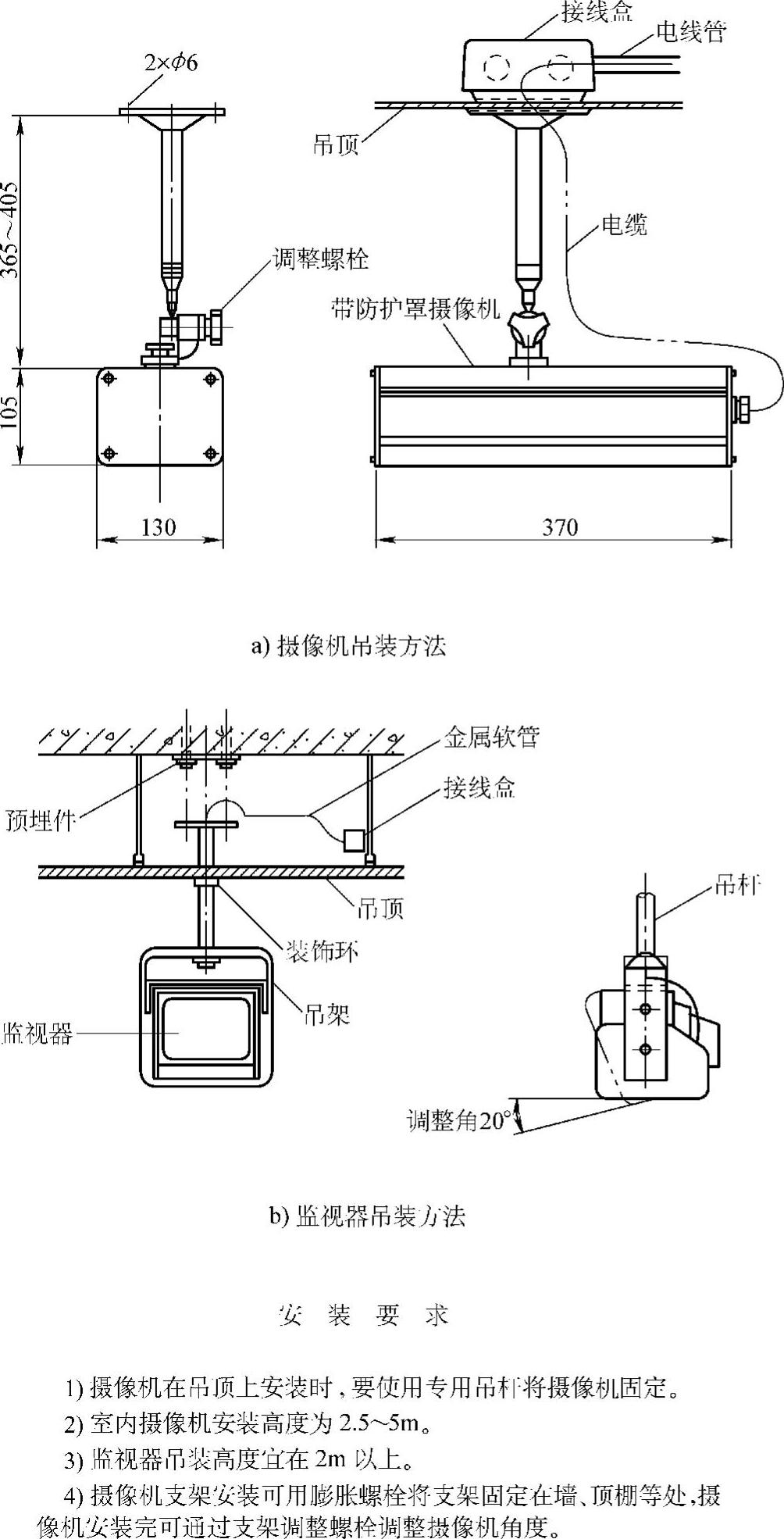

图6-5 摄像机及监视器吊装安装方法(www.daowen.com)

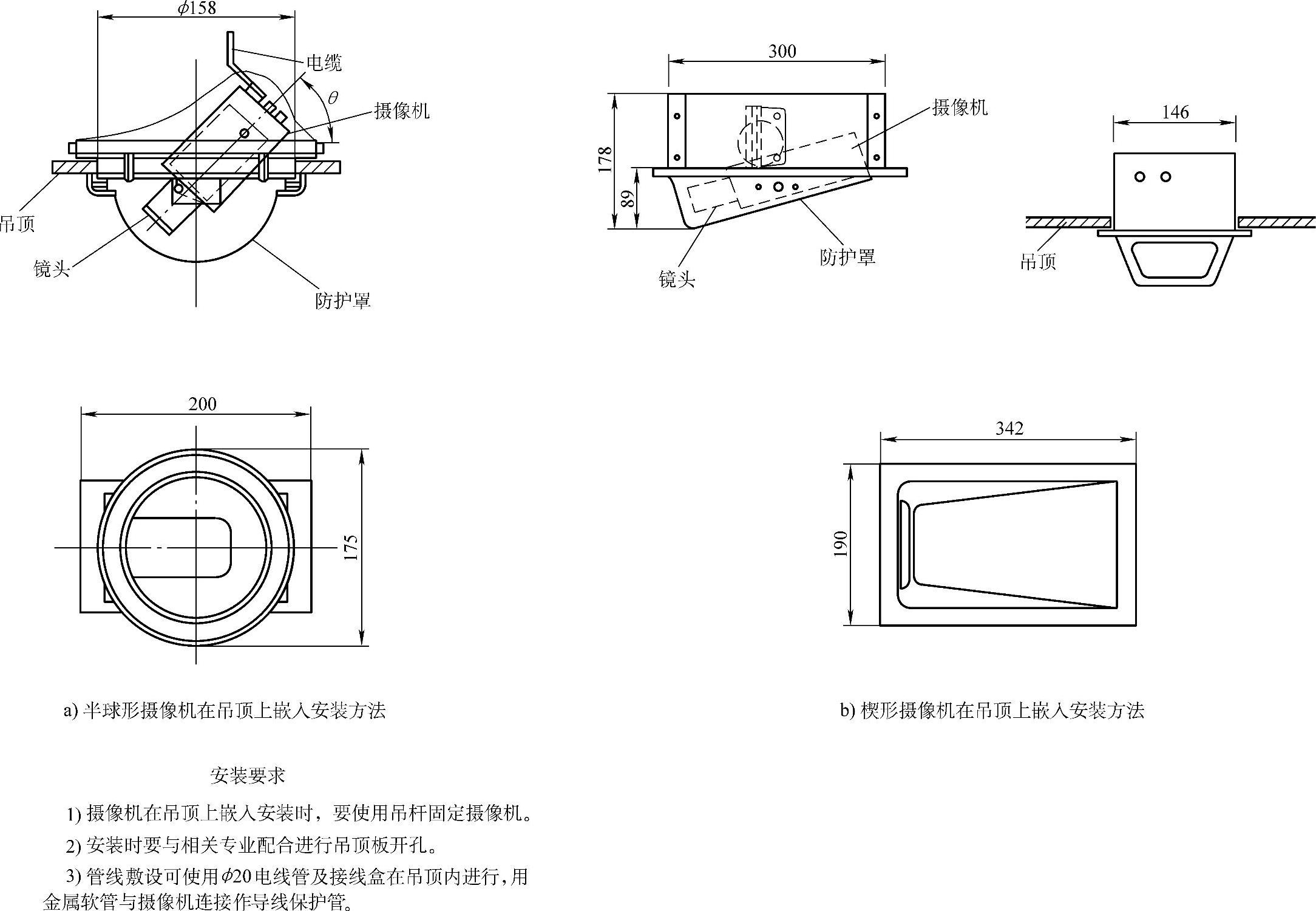

图6-6 摄像机在吊顶上嵌入安装方法

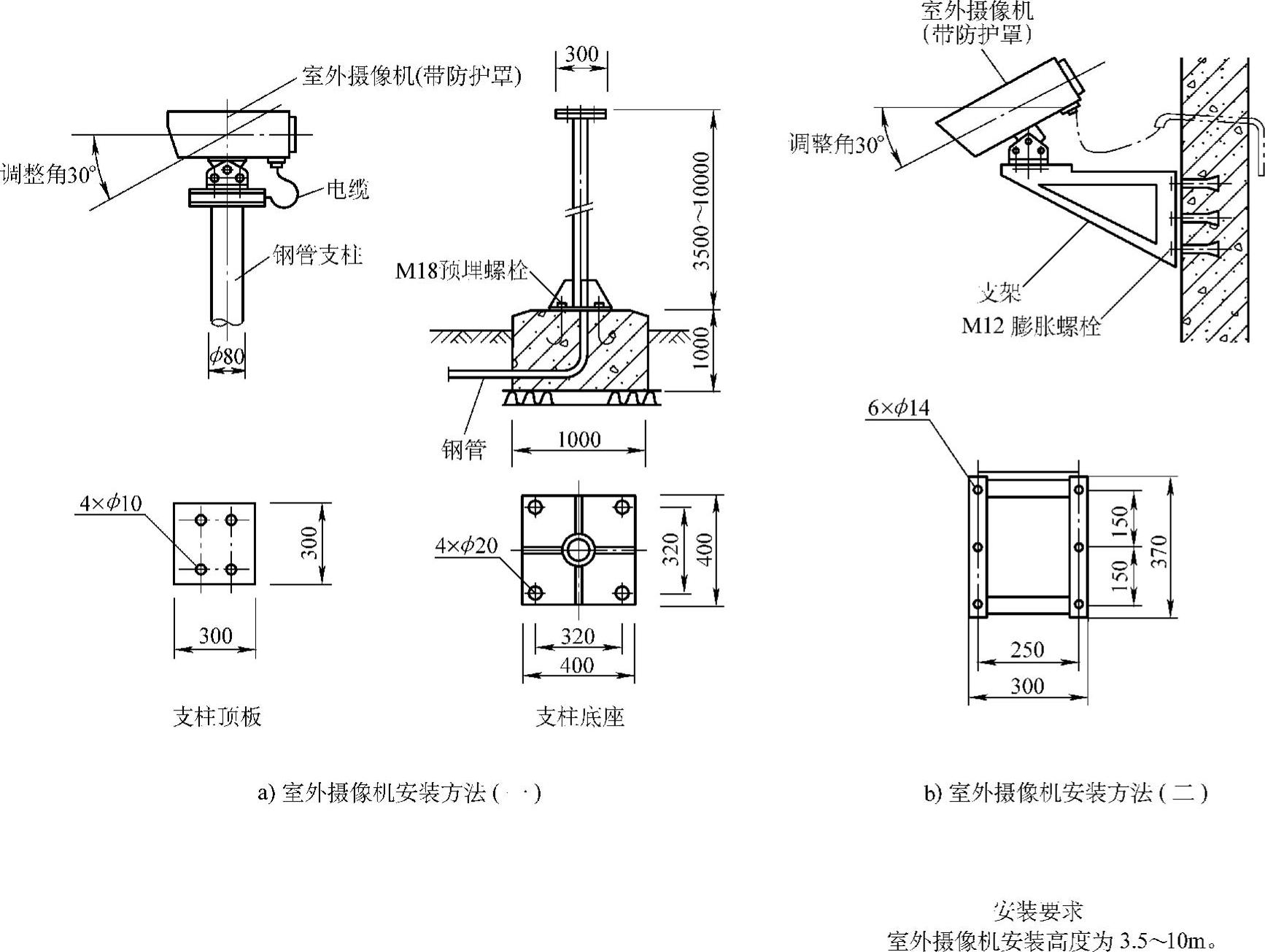

图6-7 室外摄像机安装方法

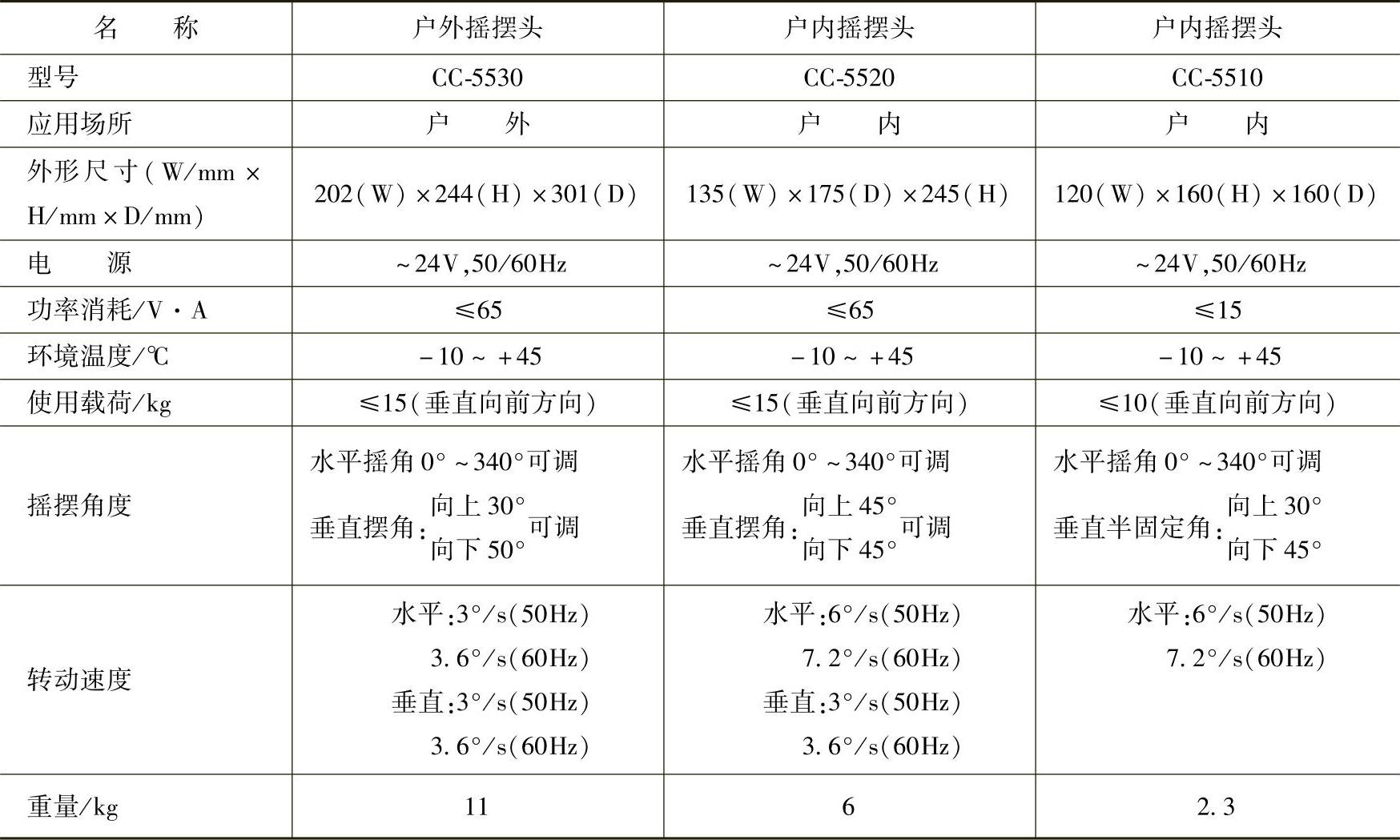

表6-2 TOA系列摄像机摇摆头（云台）

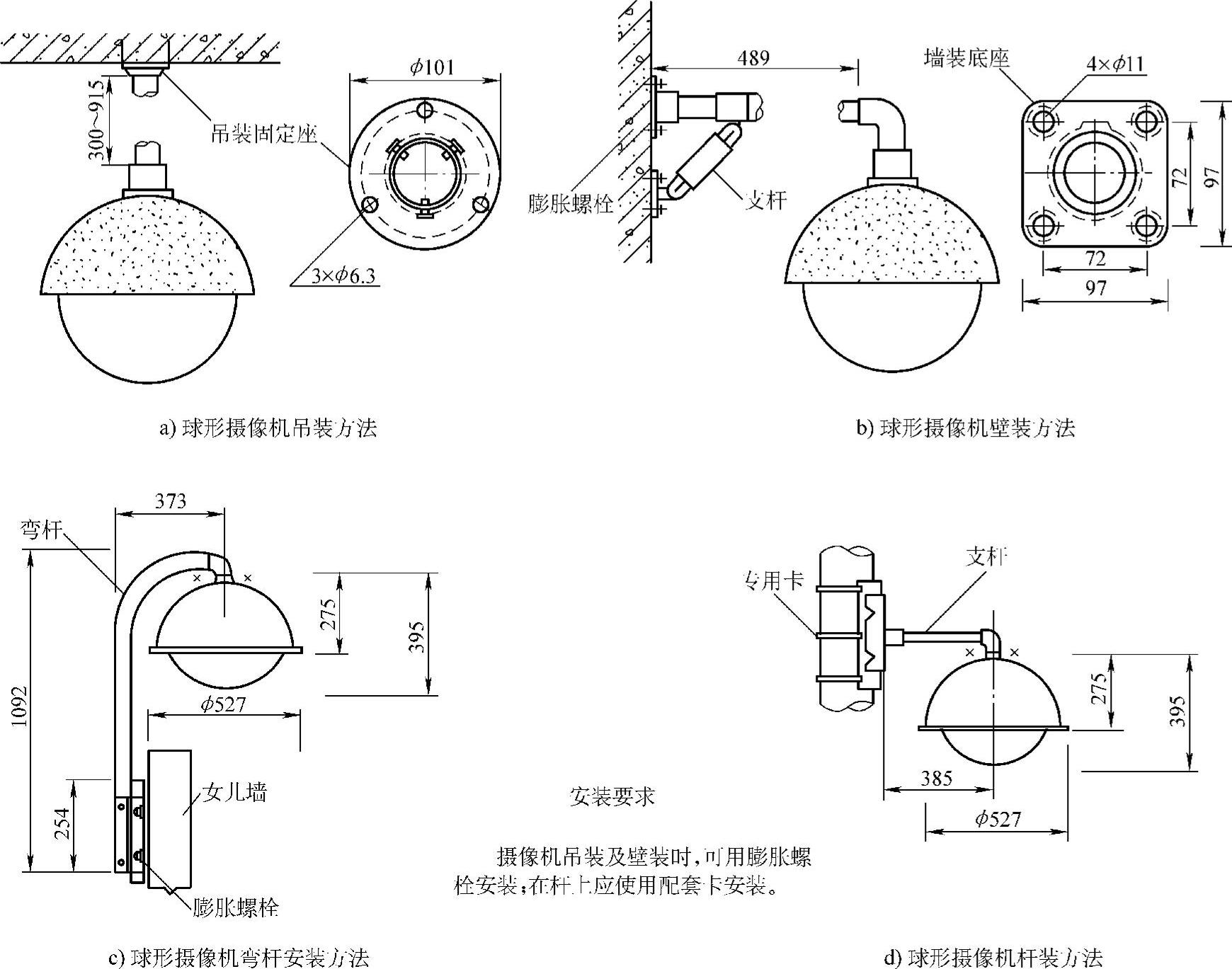

图6-8 球形摄像机安装方法

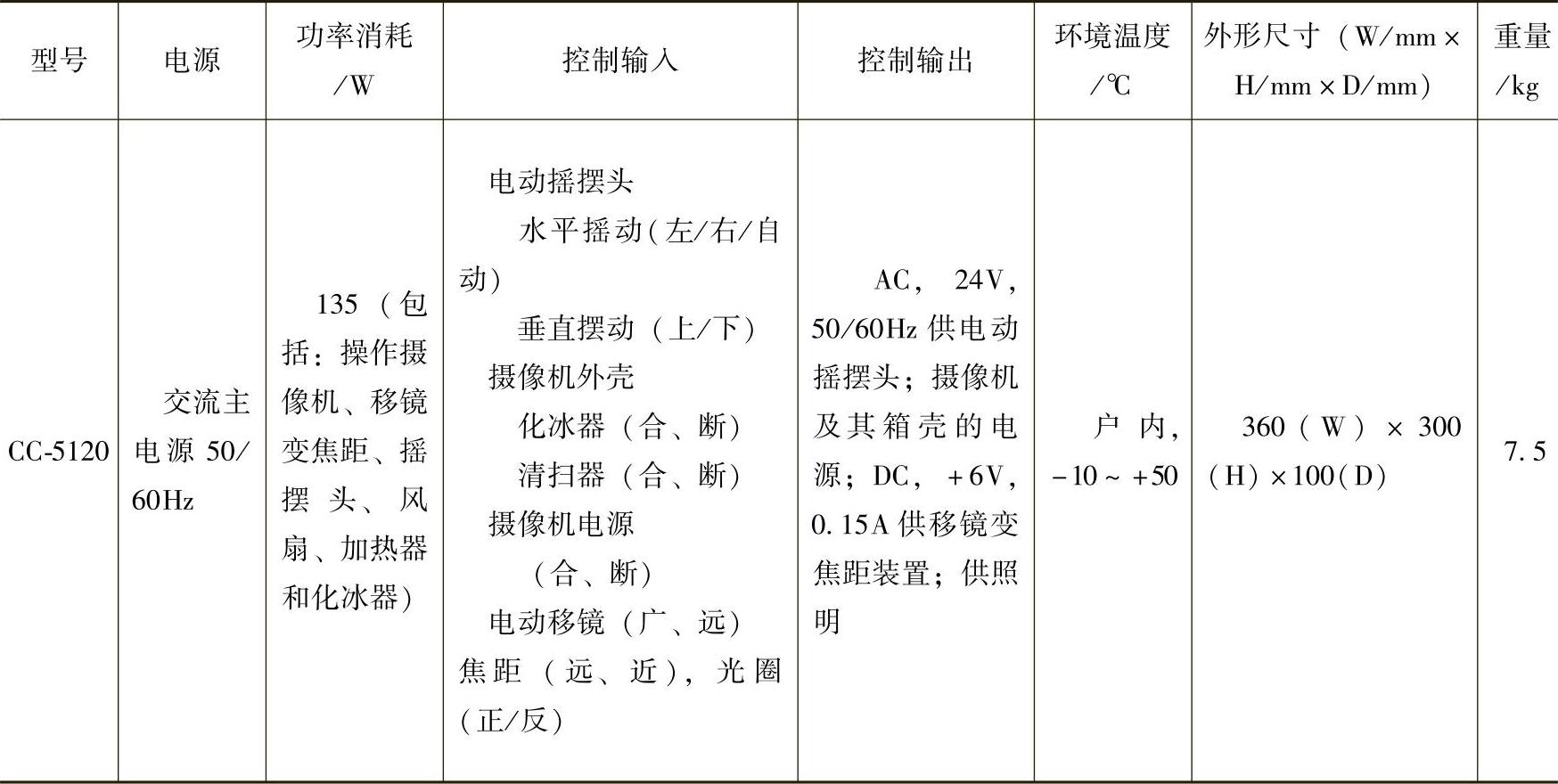

表6-3 TOA系列遥控继电器箱

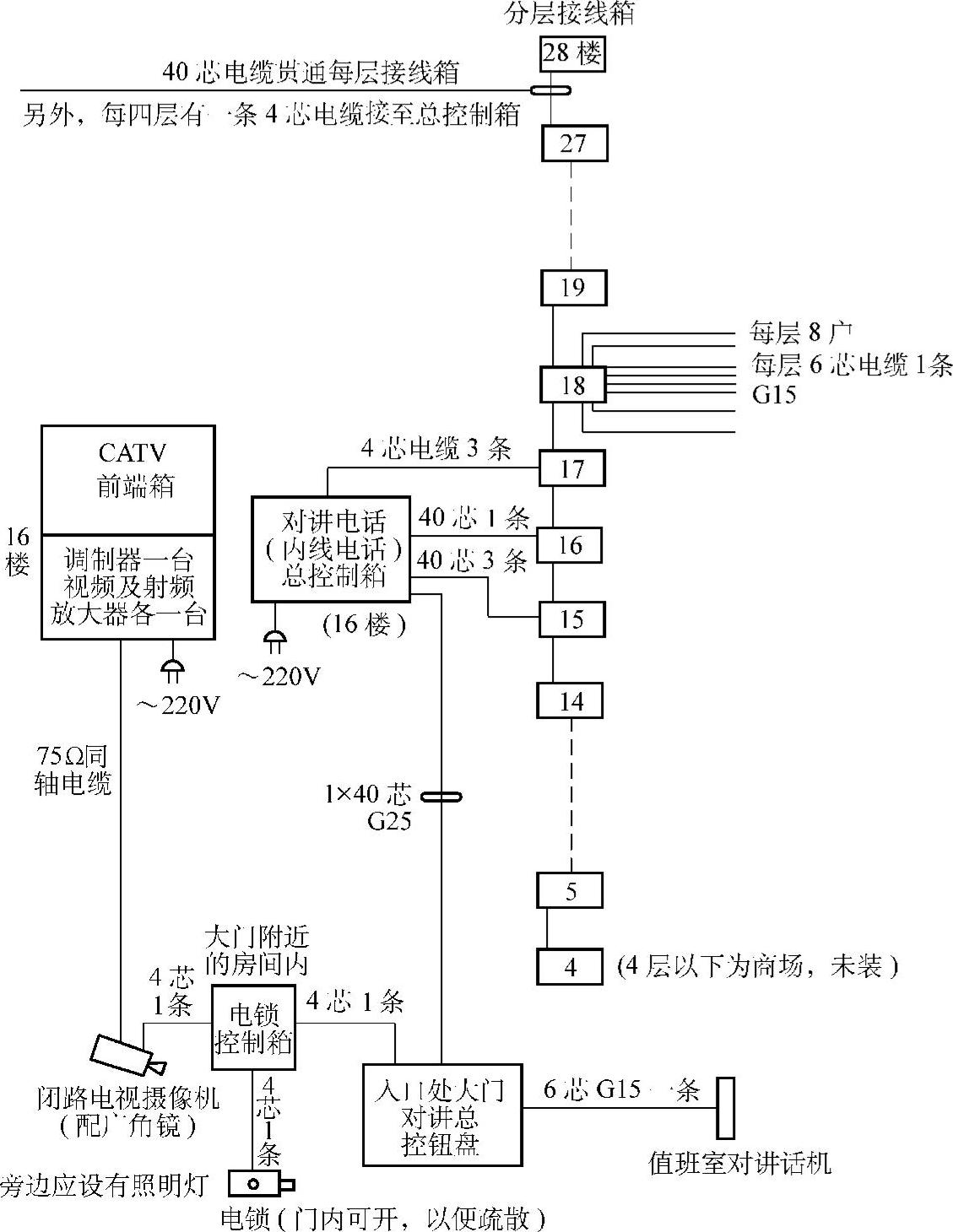

图6-9 可视—对讲—电门锁保安系统示意图

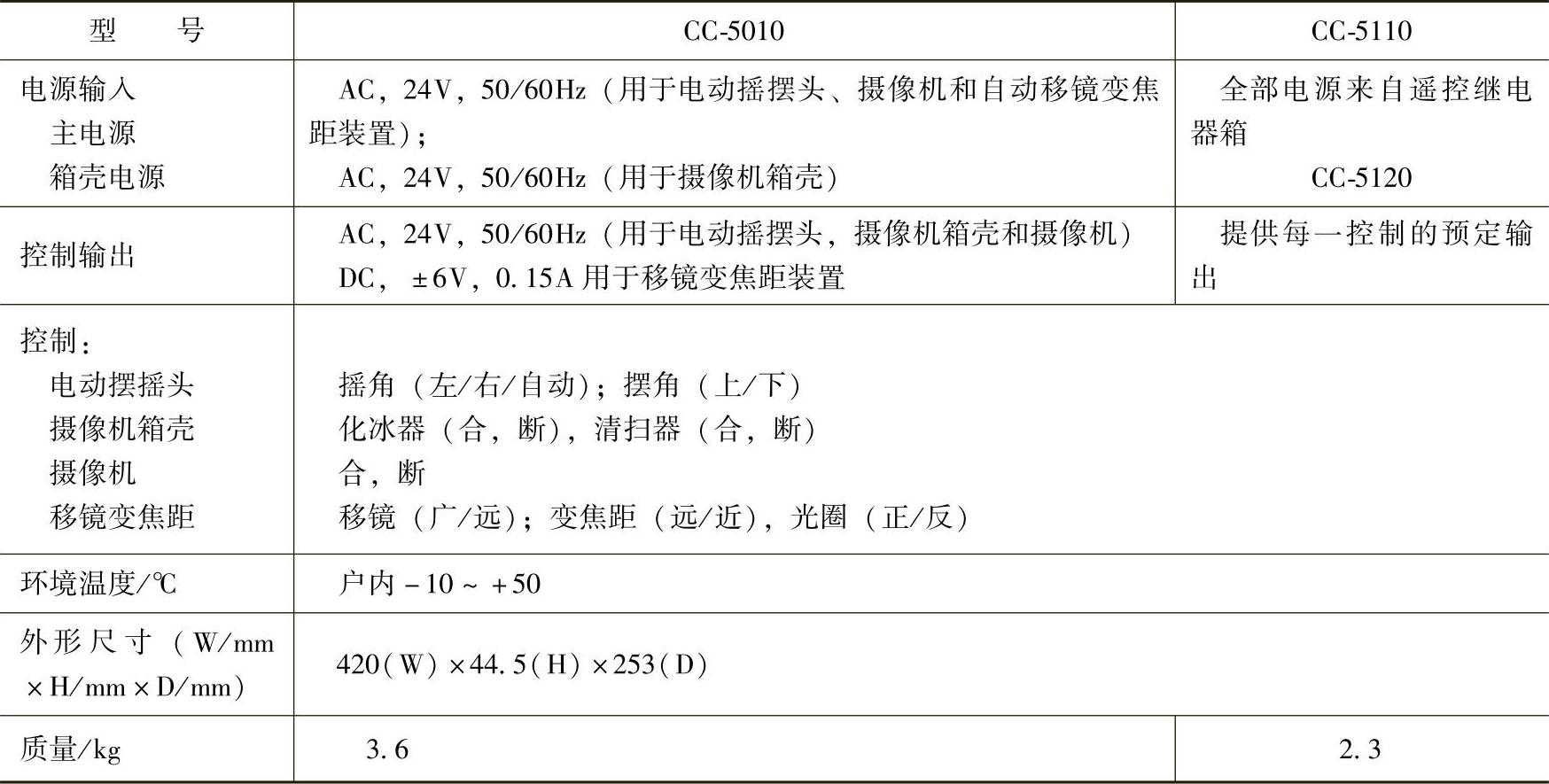

表6-4 TOA系列遥控控制器

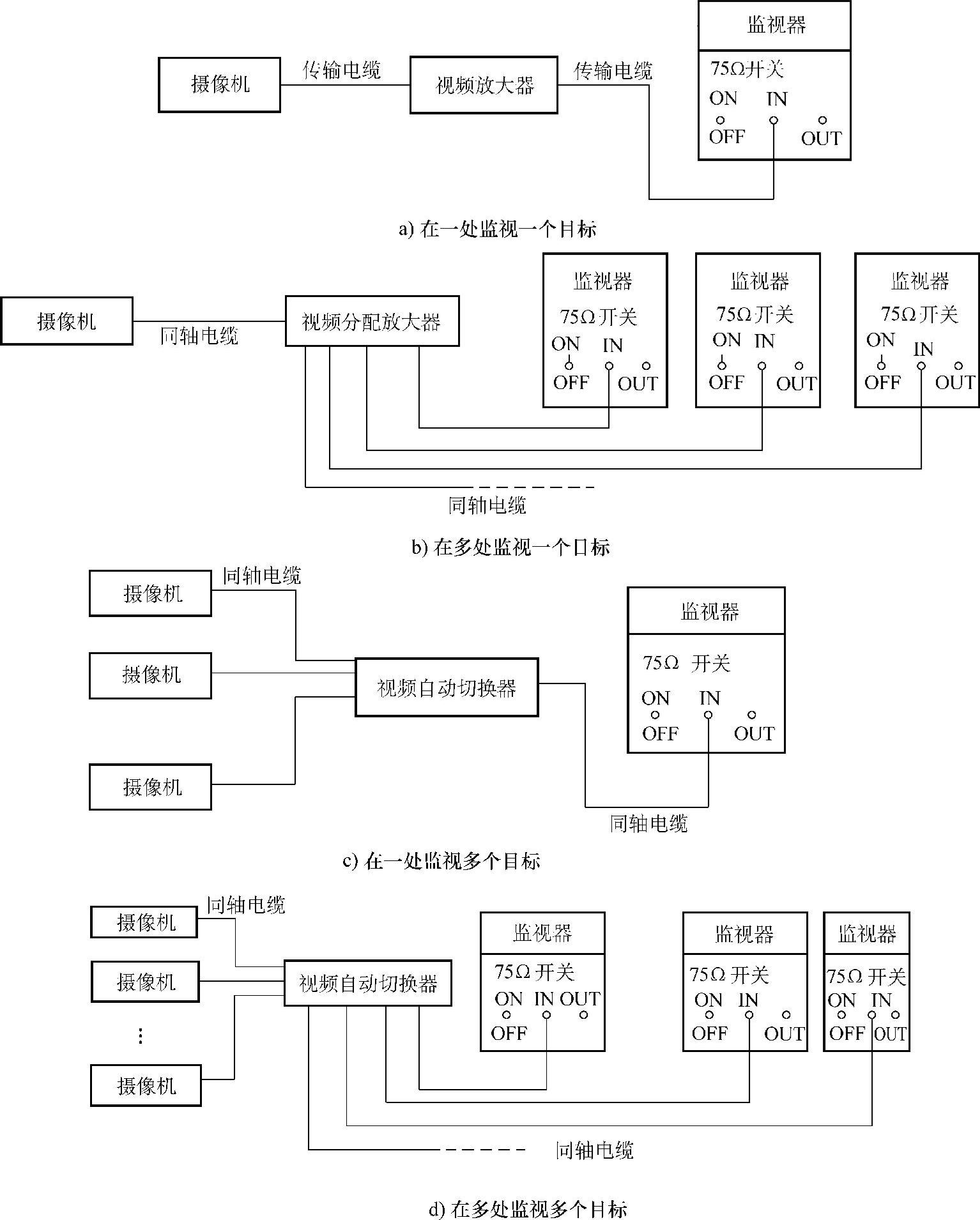

图6-10 闭路电视的设置方式

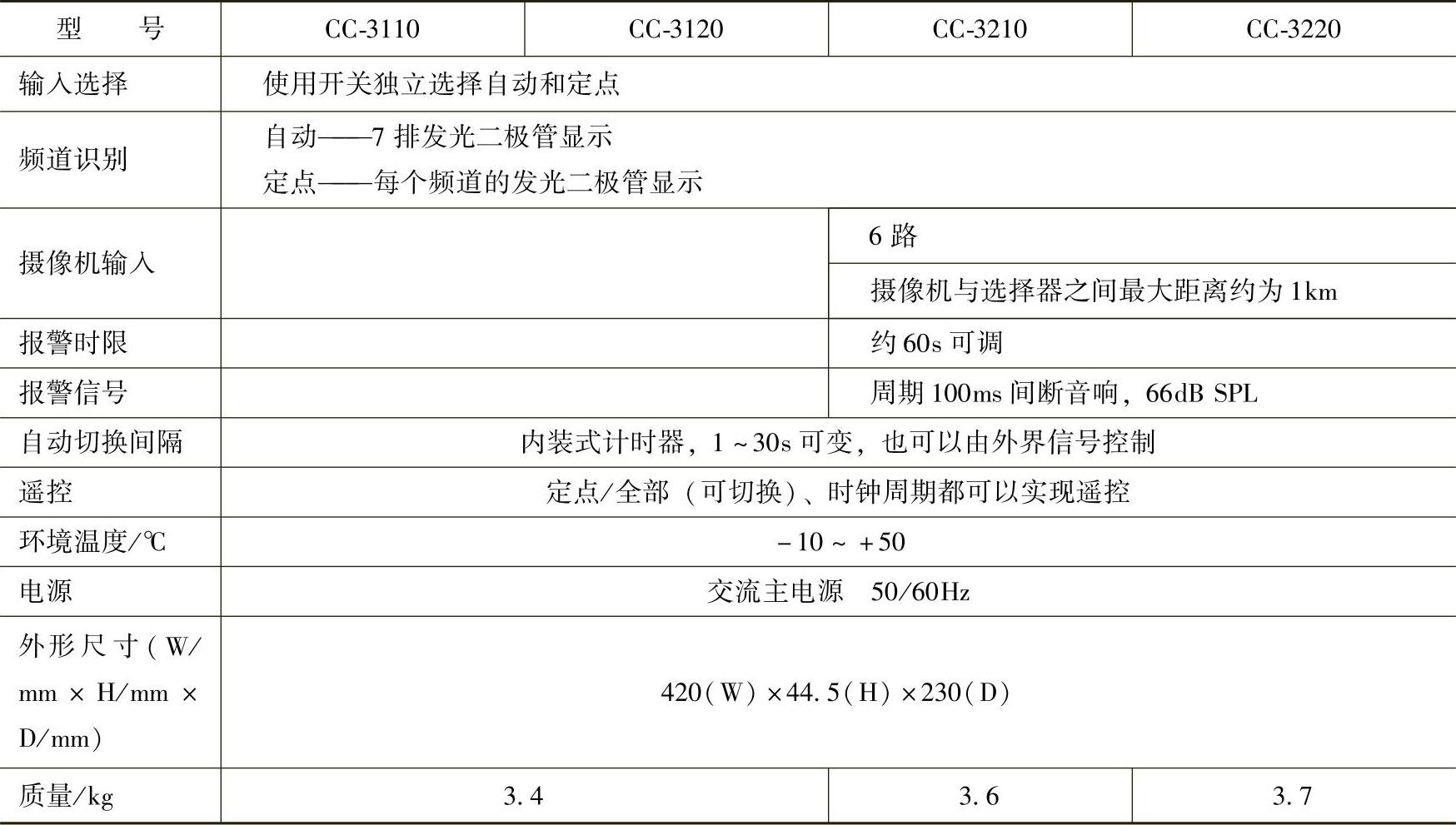

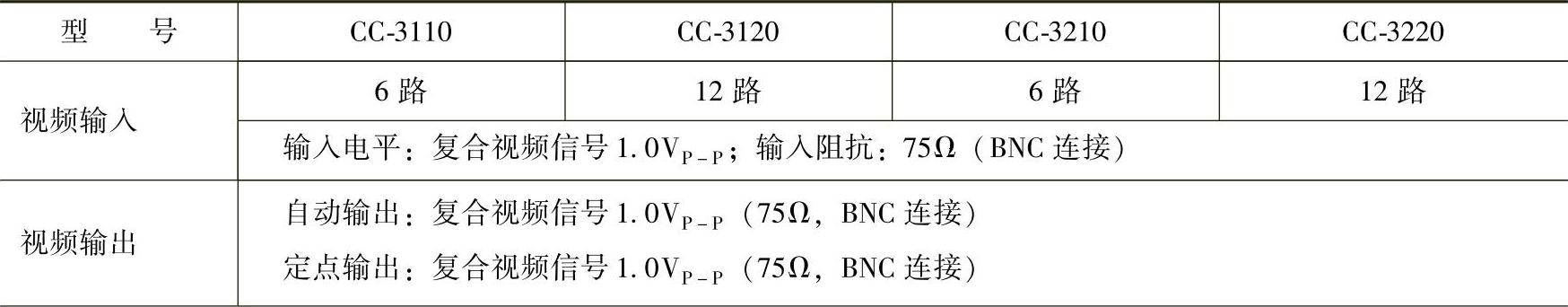

表6-5 TOA系列摄像机选择器

（续）

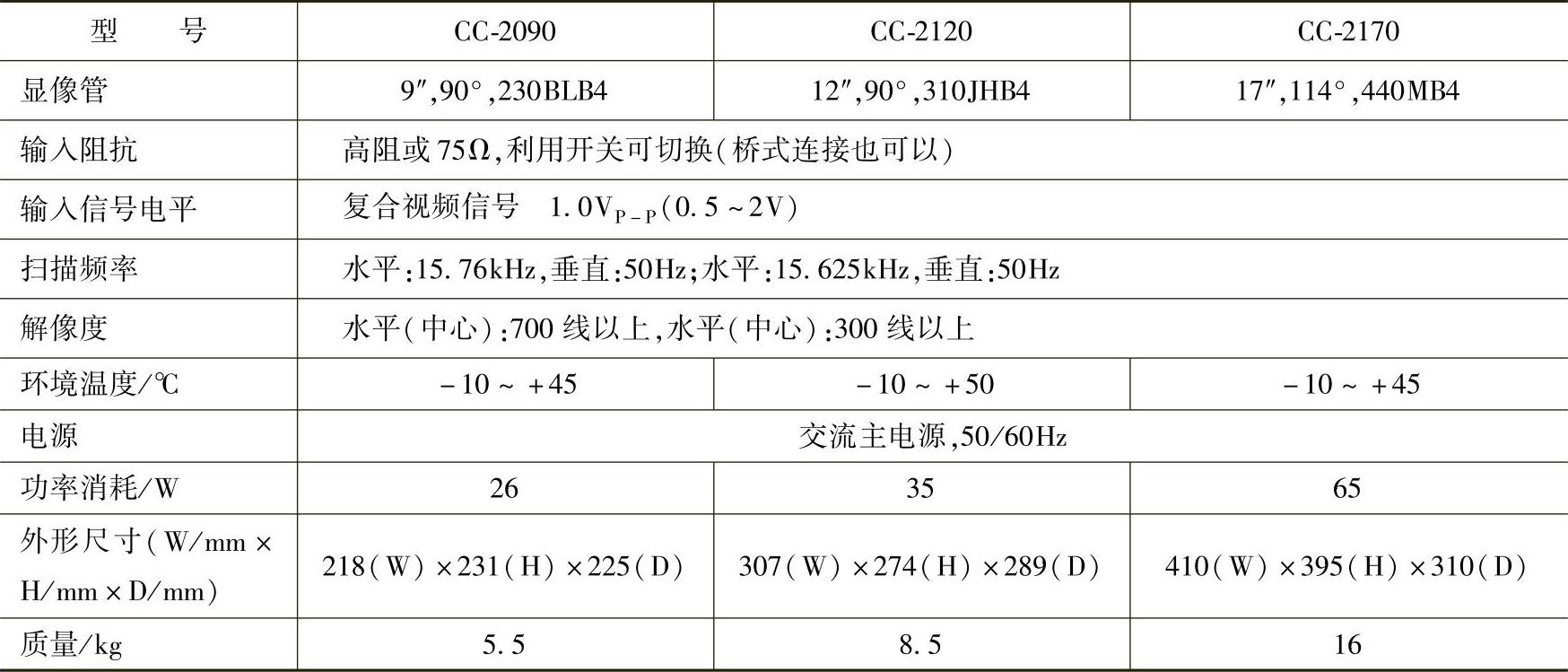

表6-6 TOA系列监视器
