弱电系统安装调试运行

1.扬声器的选择

一般应由设计而定,也可结合扩大机的形式用下面的方法选择。

(1)定阻式扩大机

1)扩大机的输出阻抗必须与系统中音箱的总阻抗相等,同时扩大机的输出功率应≥系统音箱的总功率,当大于时,应选用合适的电阻作为假负载,使系统平衡。匹配时要选择适当的阻抗变压器来使系统的阻抗平衡。

2)扩大机的输出阻抗一般有低阻(8Ω、16Ω)和高阻(500Ω、250Ω、125Ω)两类,低阻适用于近距离(50m以内),可直接连接,一般要经过串并联的方法使阻抗匹配;高阻适用于远距离,必须经过线间变压器(阻抗变压器)连接,使其阻抗匹配。

3)常用的连接方法如图4-7所示。

4)阻抗变压器的选择:阻抗变压器的一次阻抗Z可按下式计算取得:

Z=ZP/P(4-1)式中Z——扩音机输出阻抗值,单位为Ω;

P——扩音机额定输出功率,单位为W;

P——扬声器的额定功率,单位为W。

(2)定压式扩大机

1)扩大机或输送变压器的输出电压不得高于扬声器的额定工作电压,扩大机的输出功率应大于或等于系统音箱的总功率。配接时要使用输送变压器。

2)扩大机的输出电压一般有20V(直接连接)、120V和240V(变压器连接)三种。使用时应将扬声器的阻抗Z和功率P换算成额定工作电压。


式中 U——扬声器的工作电压,单位为V;

P——扬声器的额定功率,单位为W;

Z——扬声器的额定阻抗,单位为Ω。

3)输送变压器的选择:

① 定压式输送变压器使用灵活可变,一次与二次都有几只绕组,每只绕组又有中心抽头,使用时可将绕组串联或并联或改变抽头而获得不同的输出、输入电压。连接时要注意极性,串联时应为异极性连接,以获得较大的电压;并联时应为同极性连接,以获得较大的电流,而保证变压器的输出功率。输送变压器的标称功率不得小于扬声器的总功率。常用定压式变压器的型号规格见表4-7。

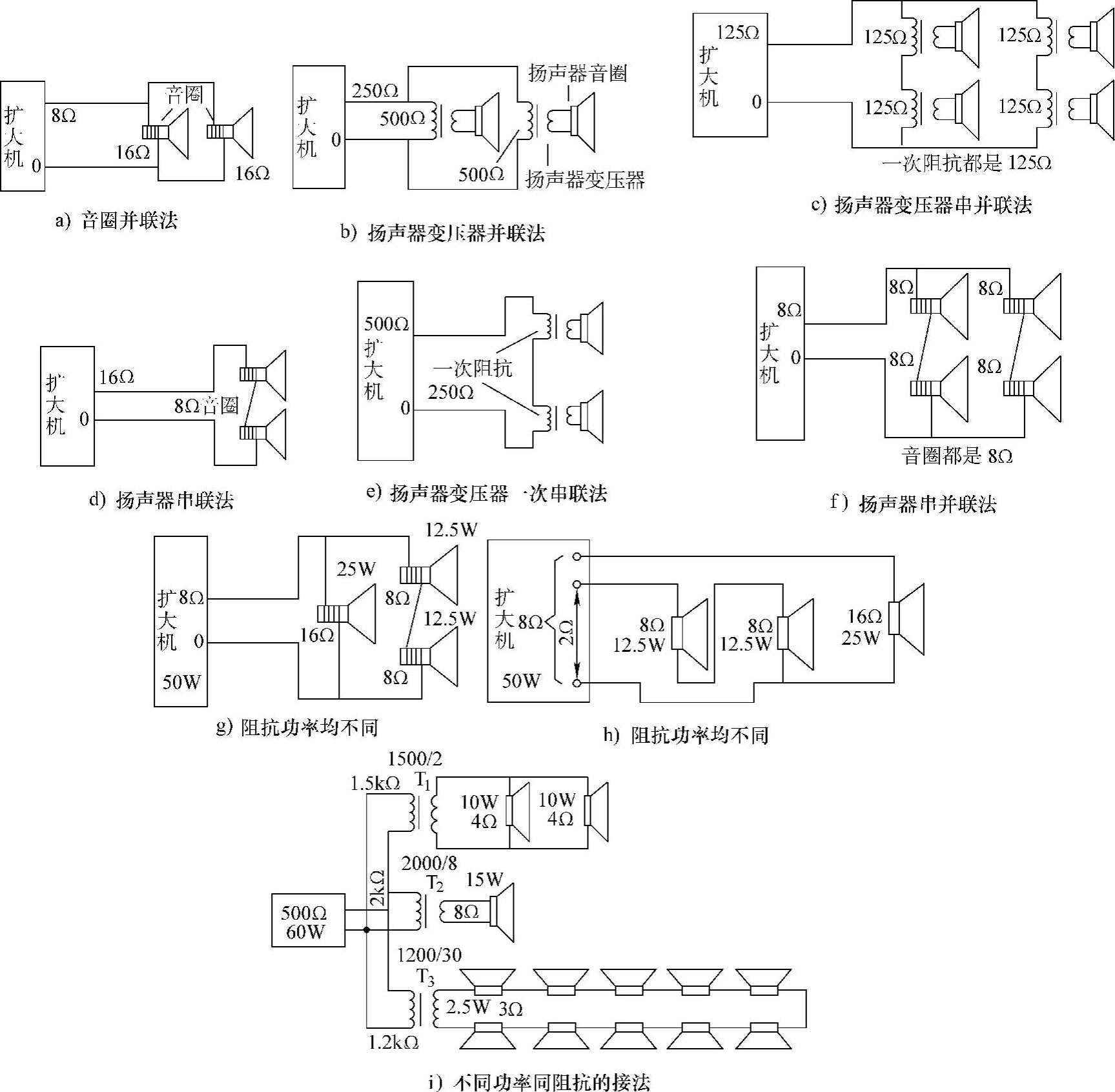

图4-7 扬声器常用的连接方法

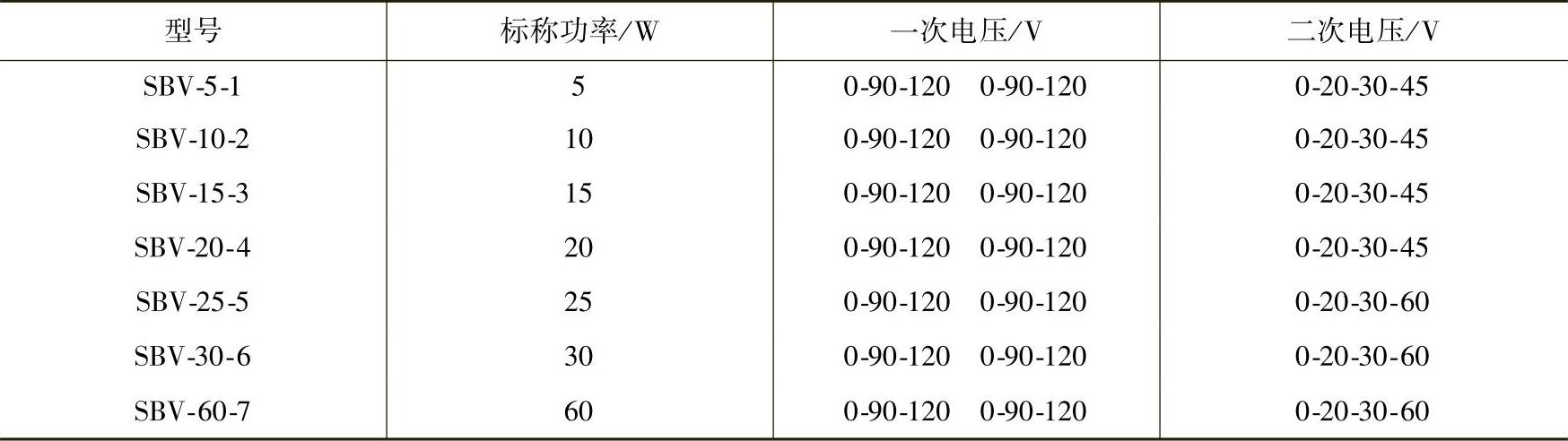

表4-7 常用定电压式输送变压器型号规格表


② 定阻式输送变压器,应用下式计算来选择:


式中 U1——变压器一次各抽头相应工作电压,单位为V;(www.daowen.com)

U2——变压器二次各抽头相应工作电压,单位为V;

P——扬声器标称功率,单位为W;

Z1——变压器一次阻抗,单位为Ω;

Z2——变压器二次阻抗,单位为Ω。

然后查表4-8即可得出所选变压器。

2.音箱的选择

可按图4-8进行选择,其中的扬声器应按1.中的方法选择。

表4-8 常用定阻抗式输送变压器型号规格表


3.扬声器的检查测试

1)外观无破损断线、纸盒或金属薄膜盒完好,磁铁磁力充足,铭牌完整,字迹清晰。

2)用直流电桥或数字万用表测试音圈的直流电阻,应与铭牌相符。

3)可将扬声器接在音频电路里(收音机录音机)使其工作,声音应柔和悦耳无沙哑且音量可调。无条件可用一号电池点接音圈,应“嘎、嘎”作响。

4.安装方法

可明装或暗装,又分立装(墙上安装)和水平安装(顶棚上安装),安装应牢固可靠,接线正确无误,具体如图4-9~图4-12所示。

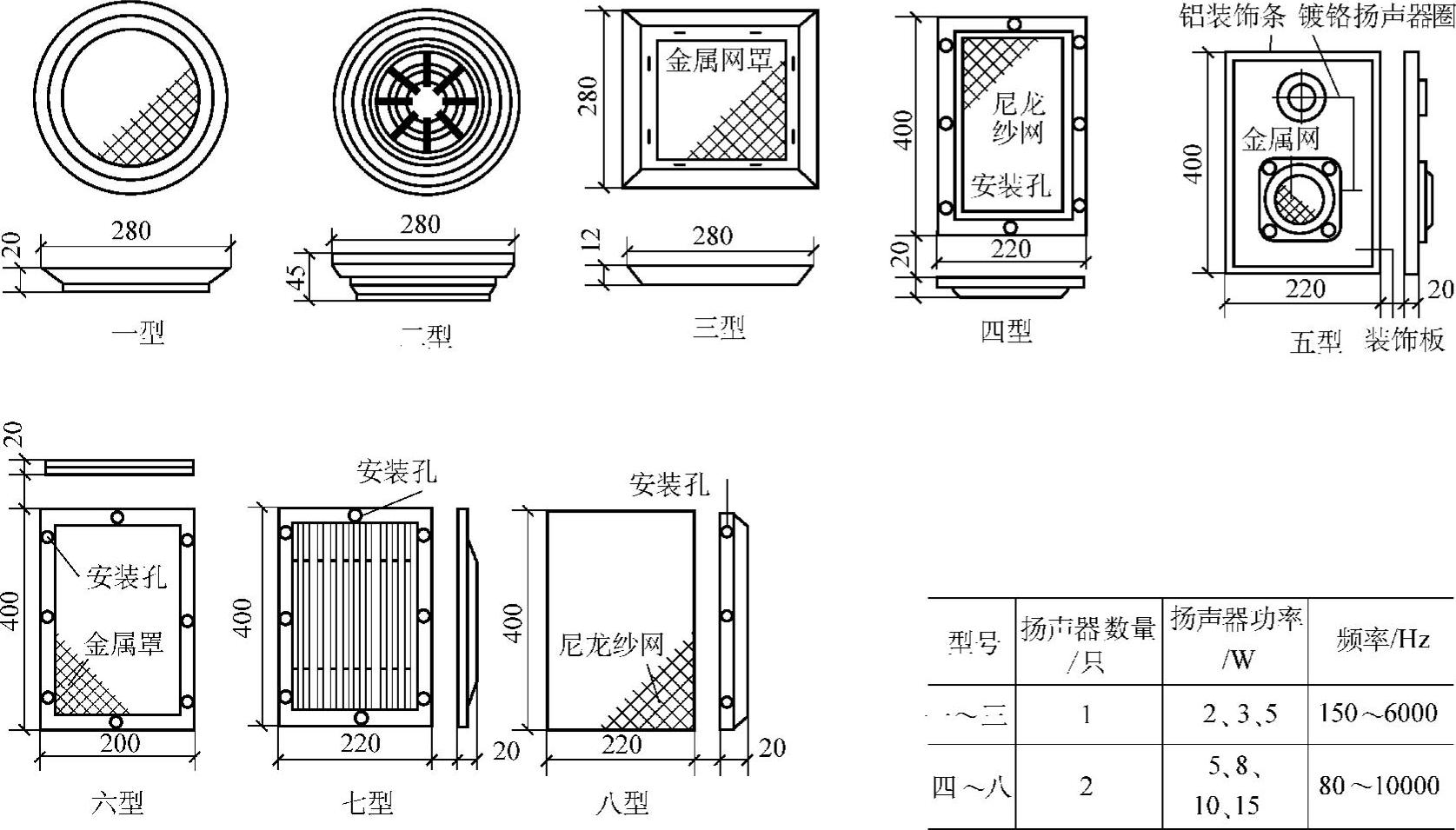

图4-8 音箱的选择

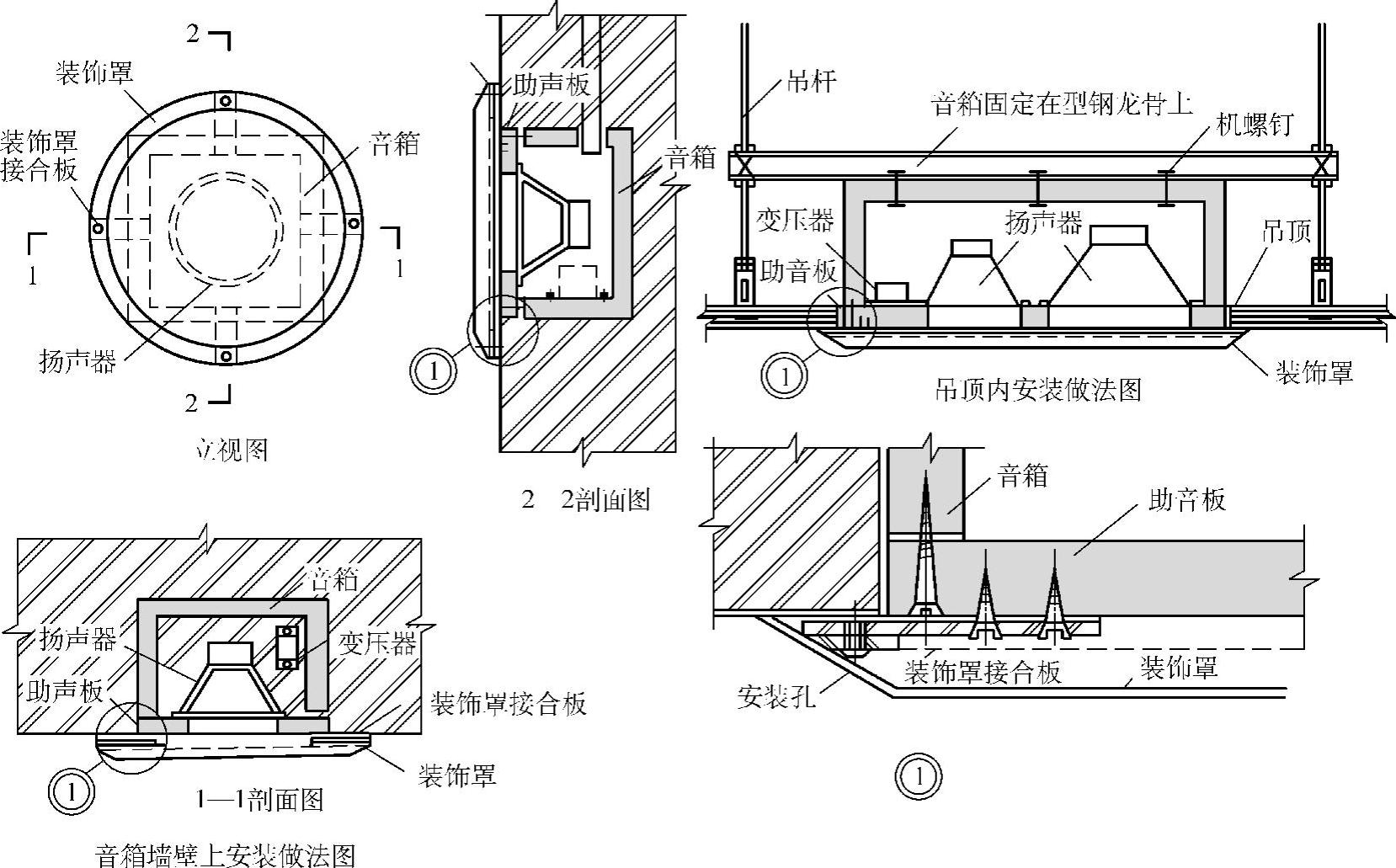

图4-9 音箱的安装示意图(一)

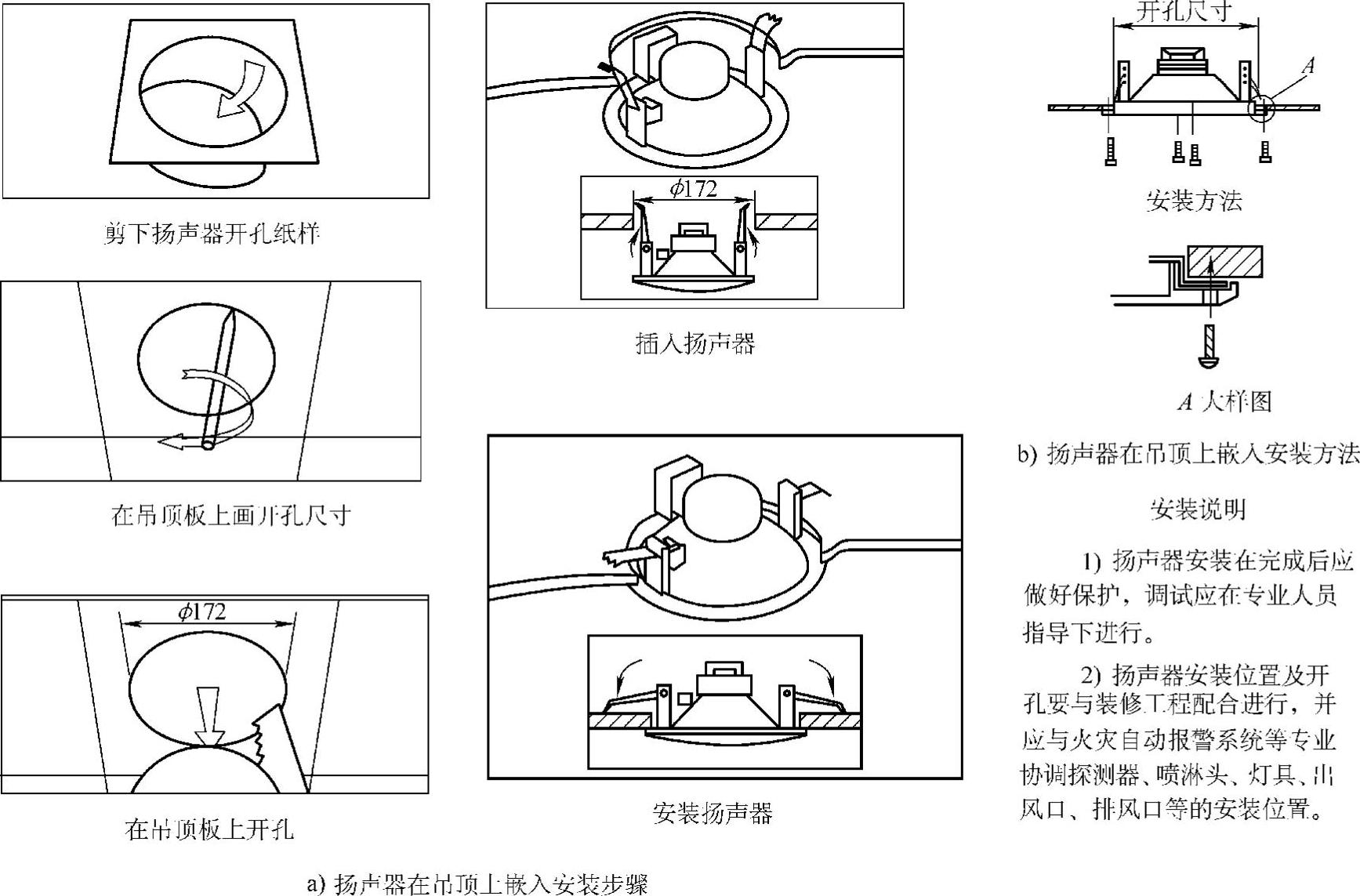

图4-10 音箱的安装示意图(二)

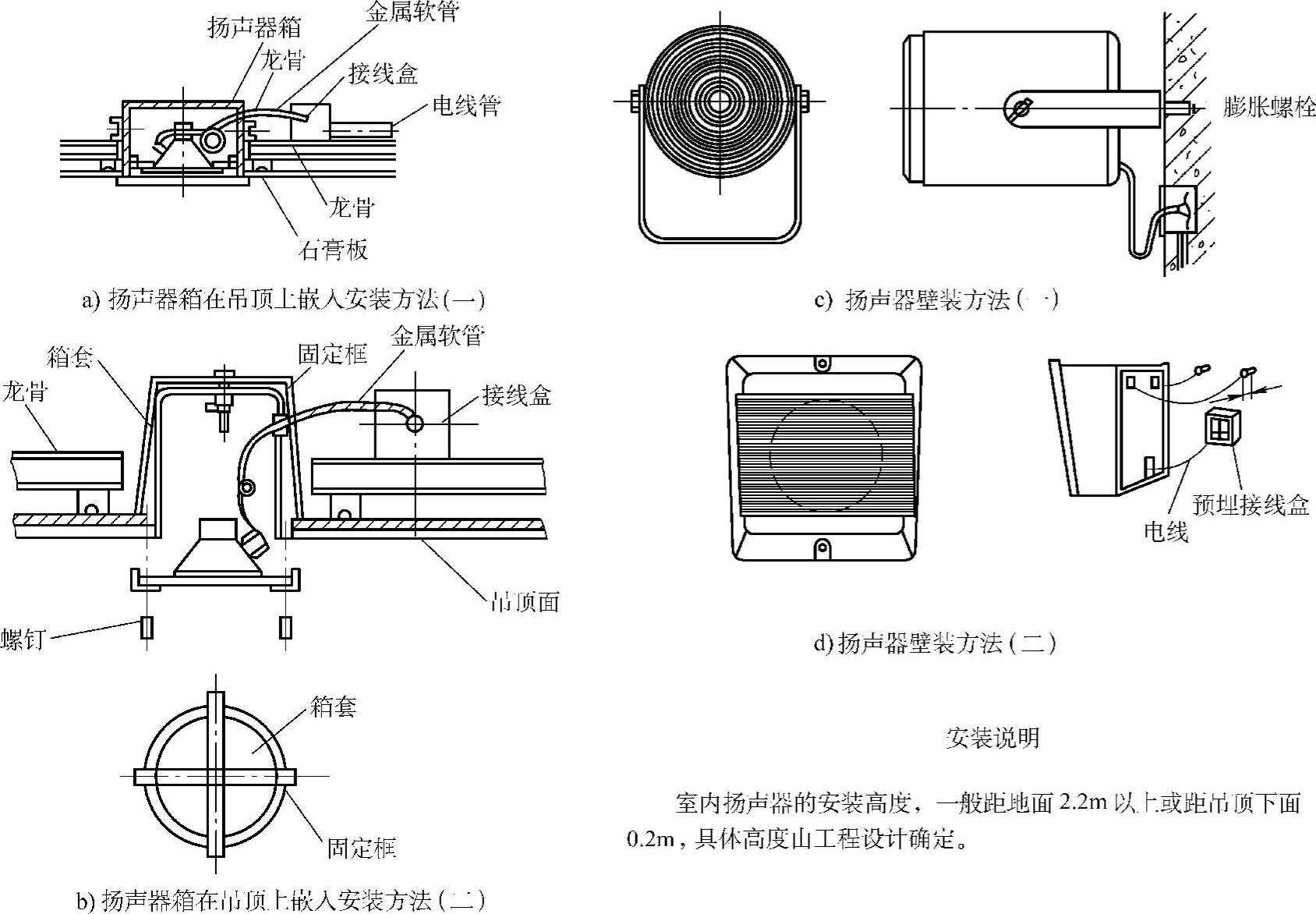

图4-11 音箱的安装示意图(三)


图4-12 音箱的安装示意图(四)
