1.交接箱的安装

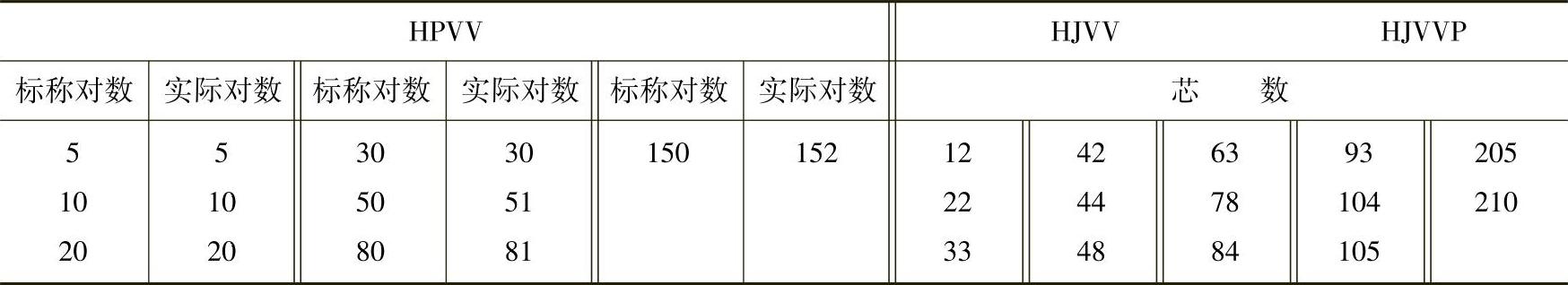

表4-1 电缆对数和芯数

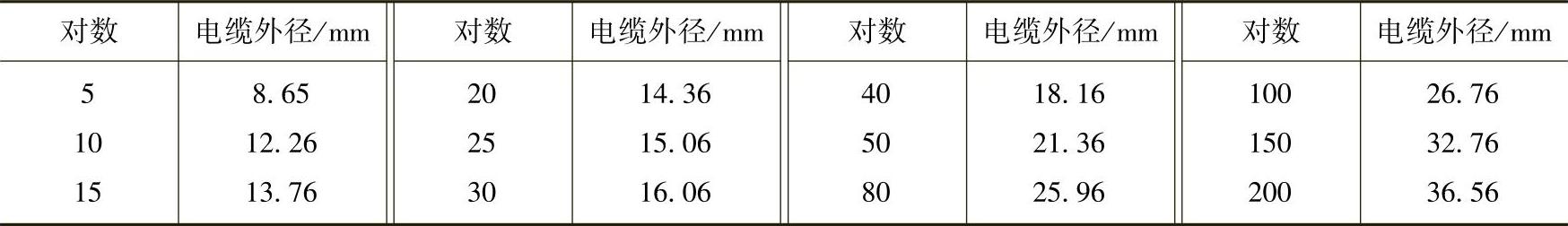

表4-2 HPVV型配线电缆

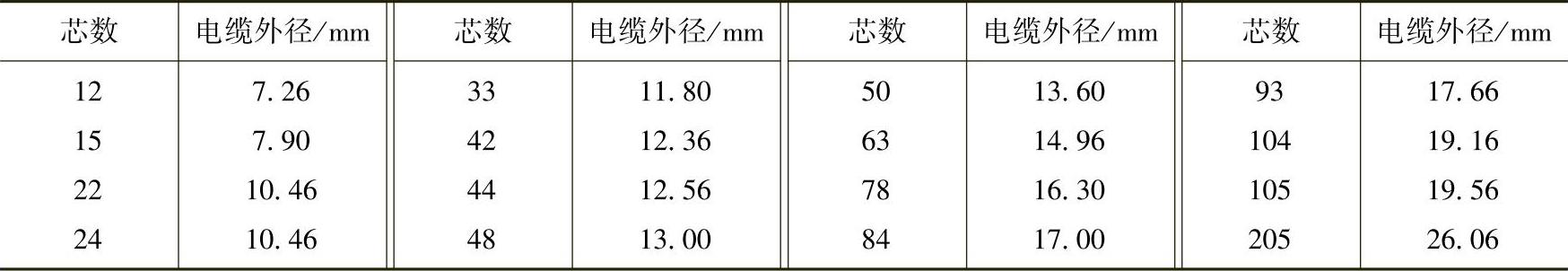

表4-3 HJVV型局用电缆

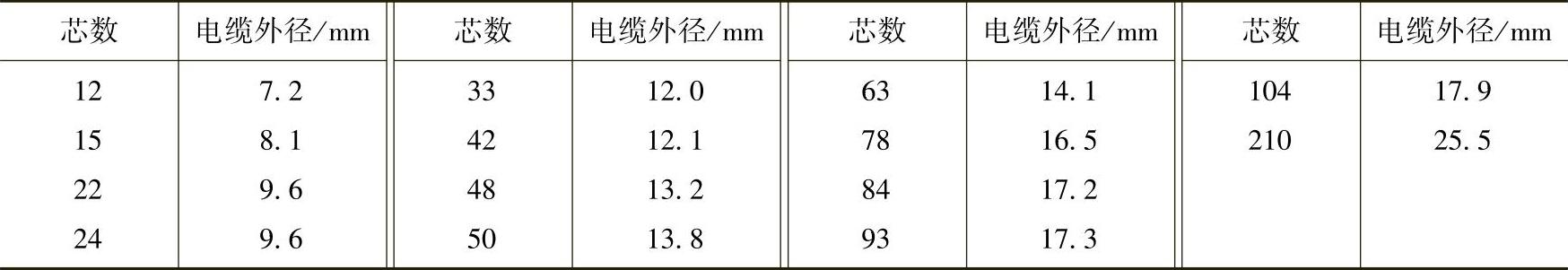

表4-4 HJVVP型局用电缆

在不设电话交换机的多机用户（主要指大厦、楼宇、写字楼、建筑楼群等），用户电话直接驳自市话网络，一般应设交接箱。交接箱实际是接线箱，可落地或杆上、墙上安装在室内室外，型号规格很多，安装方法同动力配电箱，安装前应将引入或引出的电缆或管线敷设完毕，XF5交接箱结构示意如图4-1所示，有关数据见表4-5。

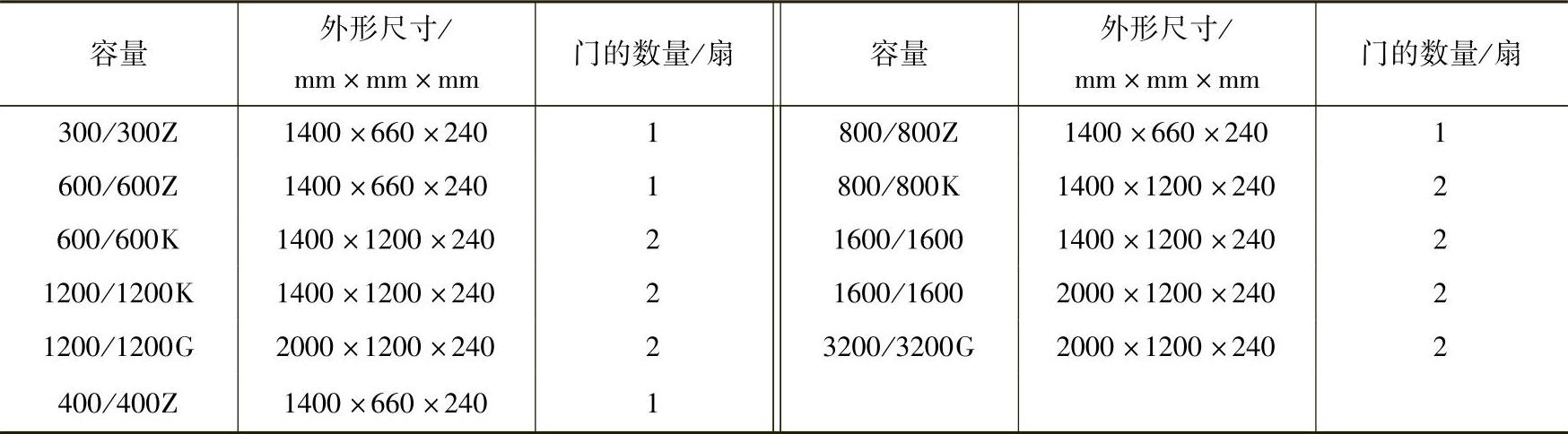

表4-5 XF5容量系列及外形尺寸

(www.daowen.com)

注：Z表示窄形，K表示宽形、G表示高形，数值表示进线对数/出线对数。

用500V绝缘电阻表测试绝缘电阻，各接头或端子与箱体间应大于500MΩ，各接头或端子之间应大于300MΩ。

2.电话组线箱（端子箱）的安装

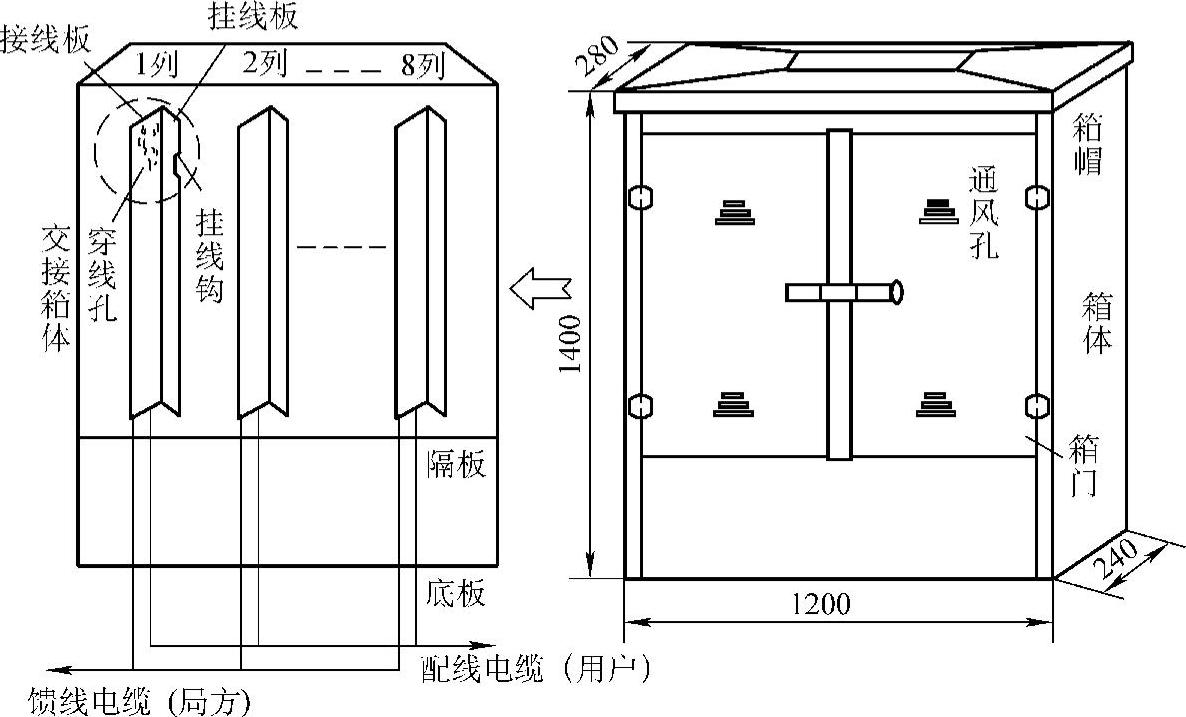

图4-1 交接箱结构示意图

多层或高层建筑常将端子箱安装在竖直线路管道的中间（有电话交换机层）或首层或地下层（无电话交换机，直拨市内电话者），其具体位置由设计而定，通常一竖直上下线路管道装一只端子箱，其容量大小由其管道上下一串中电话的台数设定。其作用是将由交换机或市电话引来的用户线在这里分解到上下用户电话终端。端子箱一般暗装在墙内，标高300mm，安装时应将引入电缆或导线及引出电话线敷设完毕，安装方法同照明配电箱，其外形结构如图4-2所示。其端子板容量为5、10、20、30、50、100对等。引入电缆或导线应在箱内预留一段长度，作为备用。绝缘电阻同交接箱。

3.用户盒的安装

用户盒是与电话终端连接的，安装方法同照明电路中的插座，上有端子，标高500～800mm，由设计定。其进线由端子箱引来，出线接话机，也有插座式的，如图4-3所示。

插座或用户盒安装好后，应将引入线接在进线端子上，并将线号标注在图样上。接线前应测试电缆线芯或导线的绝缘电阻。

所有的用户盒接线完毕后，应将端子箱的进线及出线接好，接线必须可靠牢固，同样将线号标注在图样上。每一用户电话应对应一对端子，一直对应到交换机或市内电话局的总配线架上，这是电话号码的依据，不能弄错。
