微机总线制区域报警是与编码探测器对应的，其产品型号很多，现仅以JB-TB-W-101型微机四线制通用火灾报警器和H8400系列微机二线制火灾报警器为例，说明其接线方法。但是，这里要提请读者注意，由于产品的不同，接线方法也不尽相同，因此各种型号的控制器接线必须按照厂家提供的说明书进行。

1.JB-TB-W-101型微机四线制通用火灾报警器的接线

JB-TB-W-101型可用作区域报警器，也可用作集中报警器，其工作状态由机内开关设定。

（1）工作状态的设定 工作状态设定由开关S₂完成，S₂为一个7位二进制编码器，同前。状态的设定应按表3-8预置。

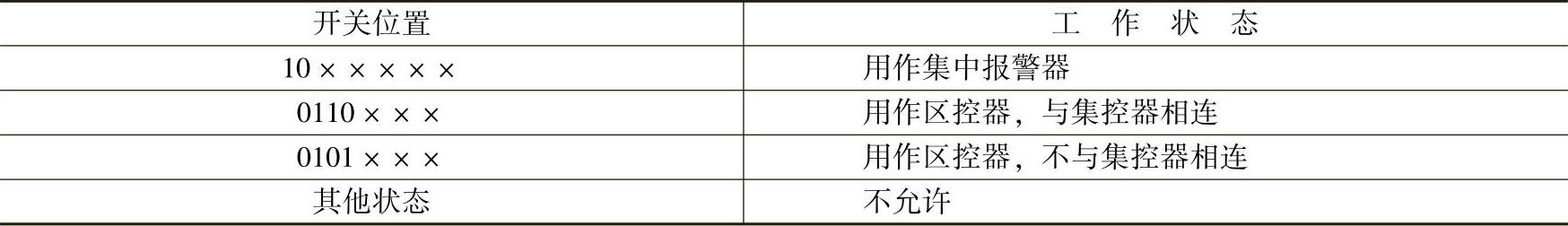

表3-8 编码器的设置

注：“1”指开关在“ON”位置；“0”指开关在“OFF”位置；“×”表示开关在任意位置。

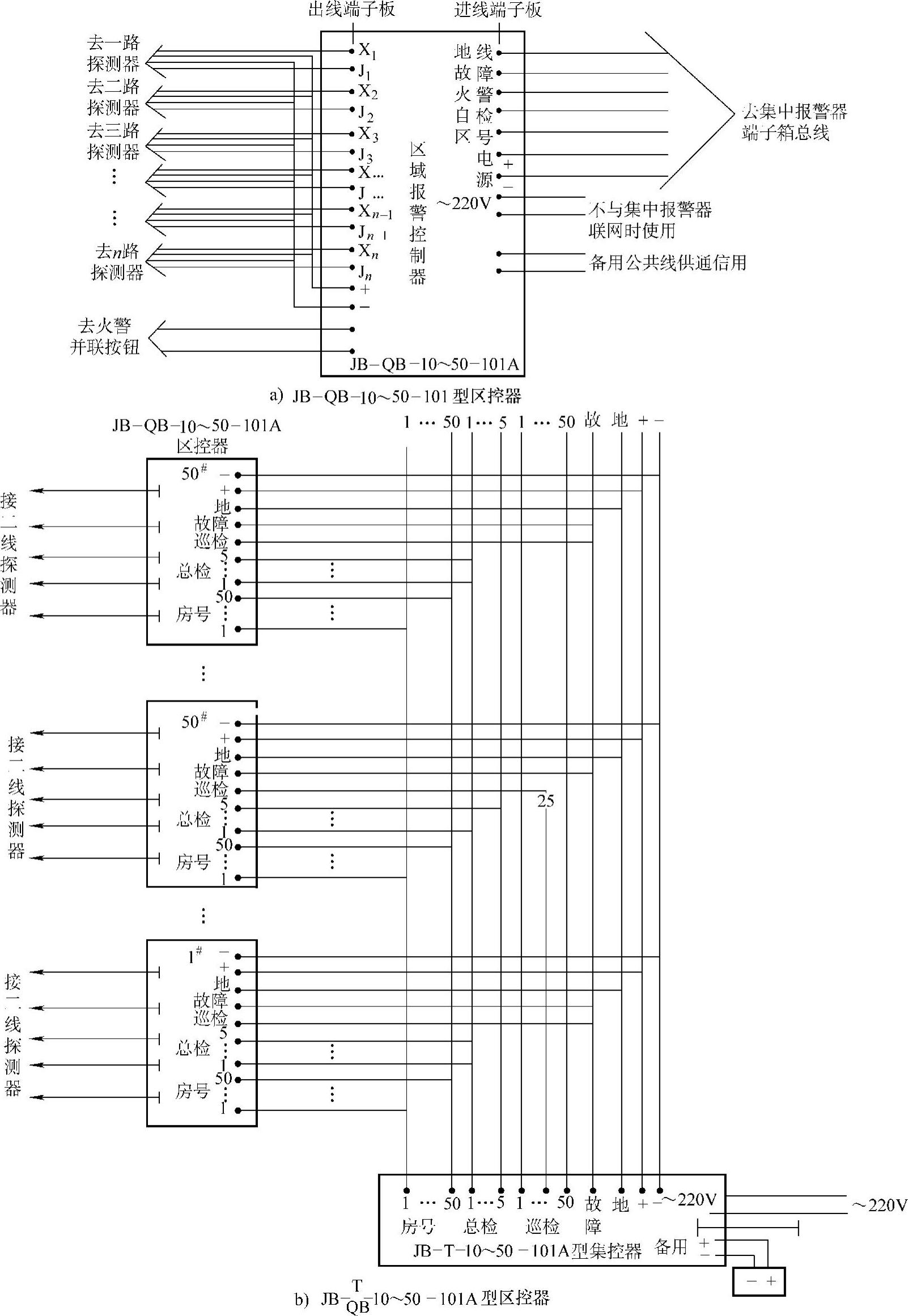

图3-46 多线制区域报警器的接线示意图

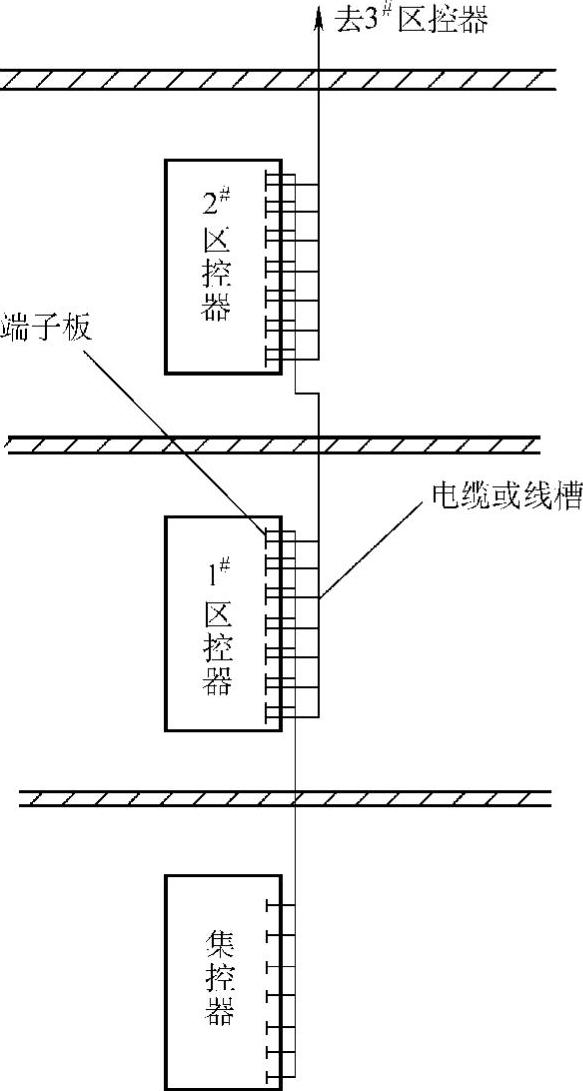

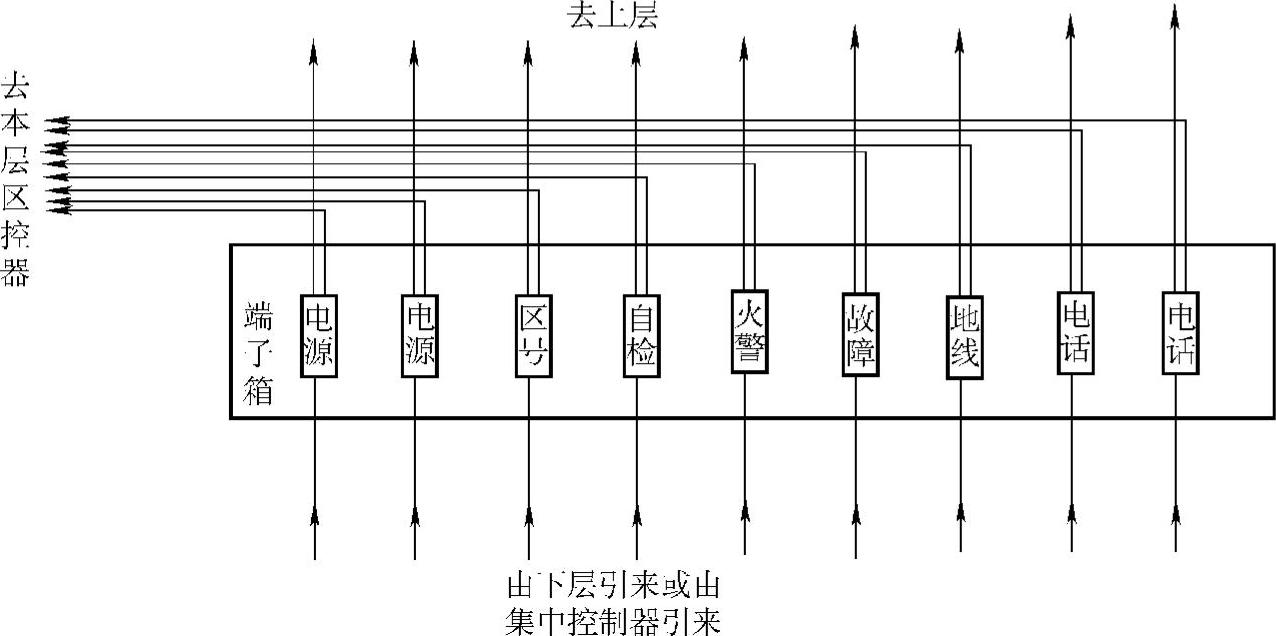

图3-47 竖井内端子箱的接线

编码开关位置如图3-49所示。

（2）编码开关 编码开关位置如图3-49中的S₁，用作区控器时用此开关进行二进制编码，方法同探测器的编码。但是一般情况下，订货时可由厂家根据用户要求将编码固化，编码范围为0～127，中间可出现空号，也可自行编码。

（3）接线 用作区控制器时接线包括两个部分：

1）输出线共有六根，分别对应接在相应的端子上，其中“+24V”、“S”、“CP”和“-”是供系统中四线制编码探测器接线用的，“火警”线和“故障”线是供显示器用的，显示器接线时还要用到“CP”线和“-”线，如图3-50所示。

如果不与集控器连接而单独使用，还应将其主电源的三个端子分别对应于交流220V的“相”、“零”、“地”接好，将备用电源的“+”极“-”极与端子对应接好即可。

如果与集控器连接，则应按输入线连接方法连接。

2）输入线共有六根，分别对应接在相应的端子上，“+”、“-”、“信号”、“巡检”、“同步”、“数据”，如图3-51所示。

图3-48 小系统的直接接线

（4）火灾报警显示器的接线JB-BX-W-101型火灾报警显示器是与型区控器配套使用的显示设备，一般与区控器安装在同一室内，将火警或故障的区、位号显示出来，并有声光信号及手动消声钮等。每台显示器可监测32个地址的火警信号。

显示器的接线如图3-52所示。

显示器设置了一个两位拨码开关，可用来区分显示报警的区域，将开关拨向“ON”的位置为“1”，将开关拨向“OFF”的位置为“0”，可用表3-9中的拨码位置确定监控的部位。(www.daowen.com)

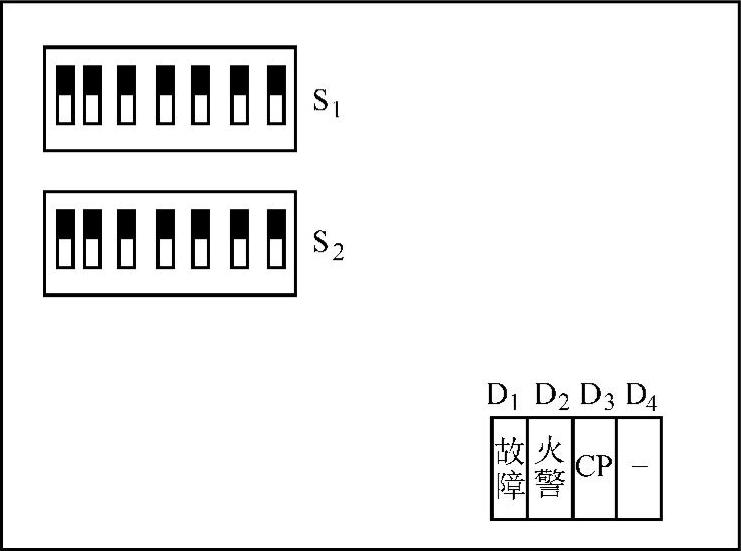

图3-49 JB-TB-W-101型报警器的编码开关位置示意图

图3-50 JB-TB-W-101型区域报警器输出线的接线

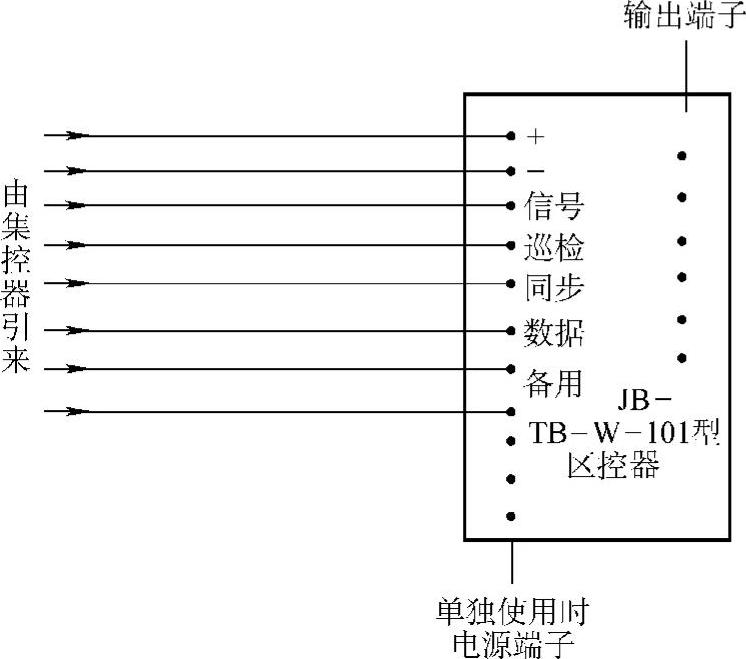

图3-51 JB-TB-W-101型区域报警器输入线的接线

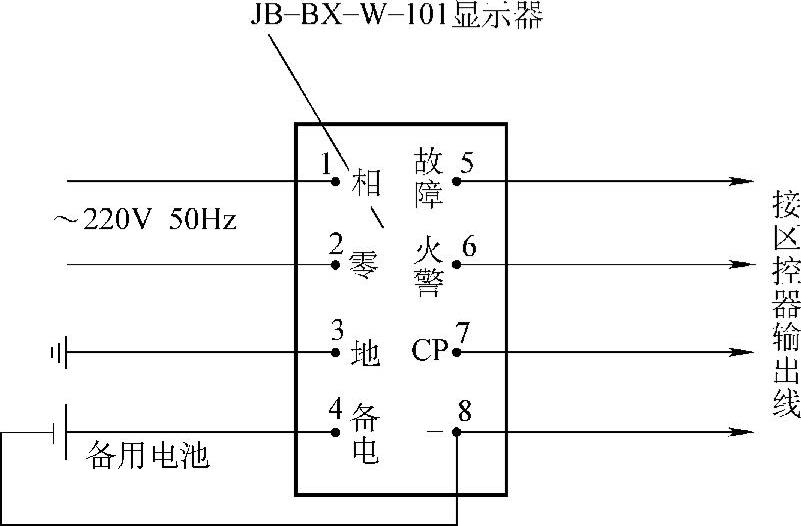

图3-52 JB-BX-W-101型火警显示器的接线

2.H8420系列微机二线制区域报警控制器的接线

H8420共有六组端子：

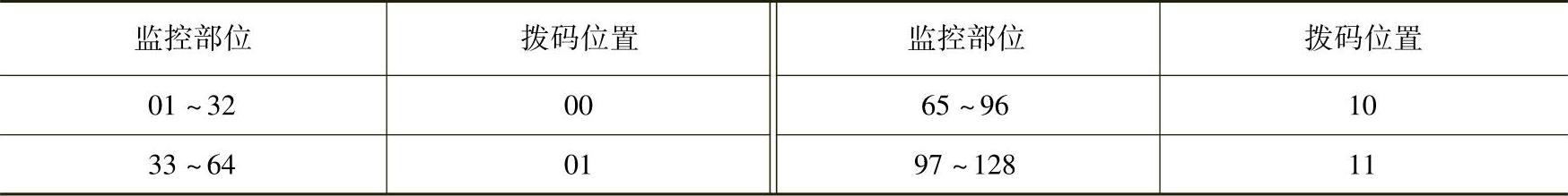

表3-9 显示器补码开关设置

（1）与集控器连接的端子 有JT、PV、JG、JR，分别对应于集控器总线连接。

（2）与显示器连接的端子X₁～X₆，其X₁ X₂、X₃ X₄、X₅ X₆分别接显示器H8440。

（3）输出触点HSC可与外接继电器连接，20V、20mA，1～12端子作用等同。

（4）总线端分五路 分别接二线制探测器。

（5）火警继电器输出触点K（24V、1A）可与外部24V电源配合直接驱动外部音响或消防设备。

（6）电源接点H8420除直接用市电220V外，还可与自动切换电源H8603连接，并有自浮充电功能，也可直接用DC24V自备直流电源，但不能浮充。

H8420接线图如图3-53所示。

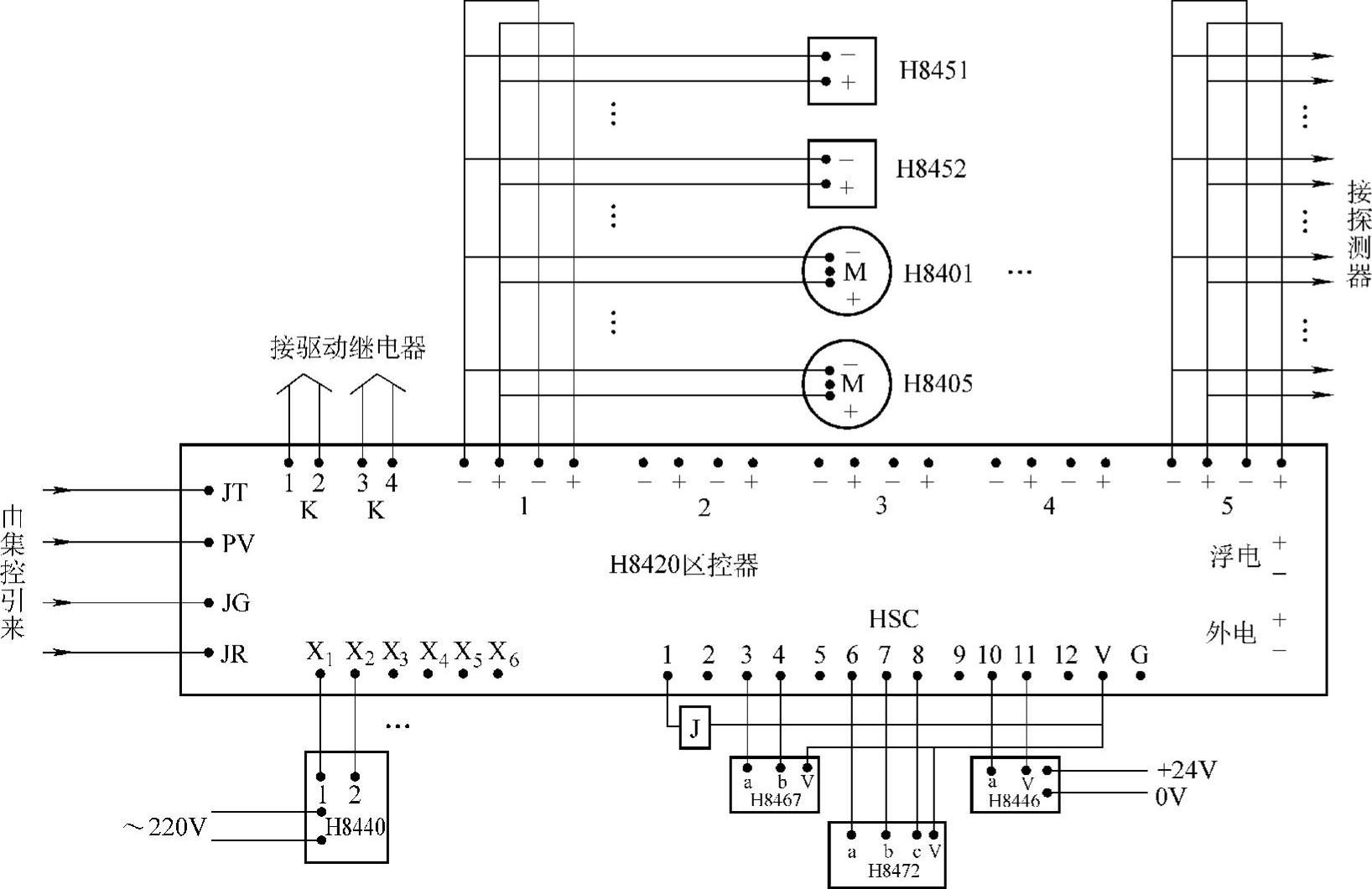

图3-53 H8420区控器的接线
