各种型号的报警器输入输出端的接线不尽相同，现以常见的举例说明，如图3-46所示，同时把报警器不同的接线方法列出，供读者参考。

1）将所有输入输出导线或电缆线按接线位置留下余量，把多余的长度剪去，剥去绝缘，露出10mm线芯，然后镀锡，并准备好异型管端子号。接线前先套入端子号，接时要拧紧螺钉，但不要使线芯受到机械损伤。接线要准确，不得有误。

图3-43 熔断阀及电磁熔断阀的安装

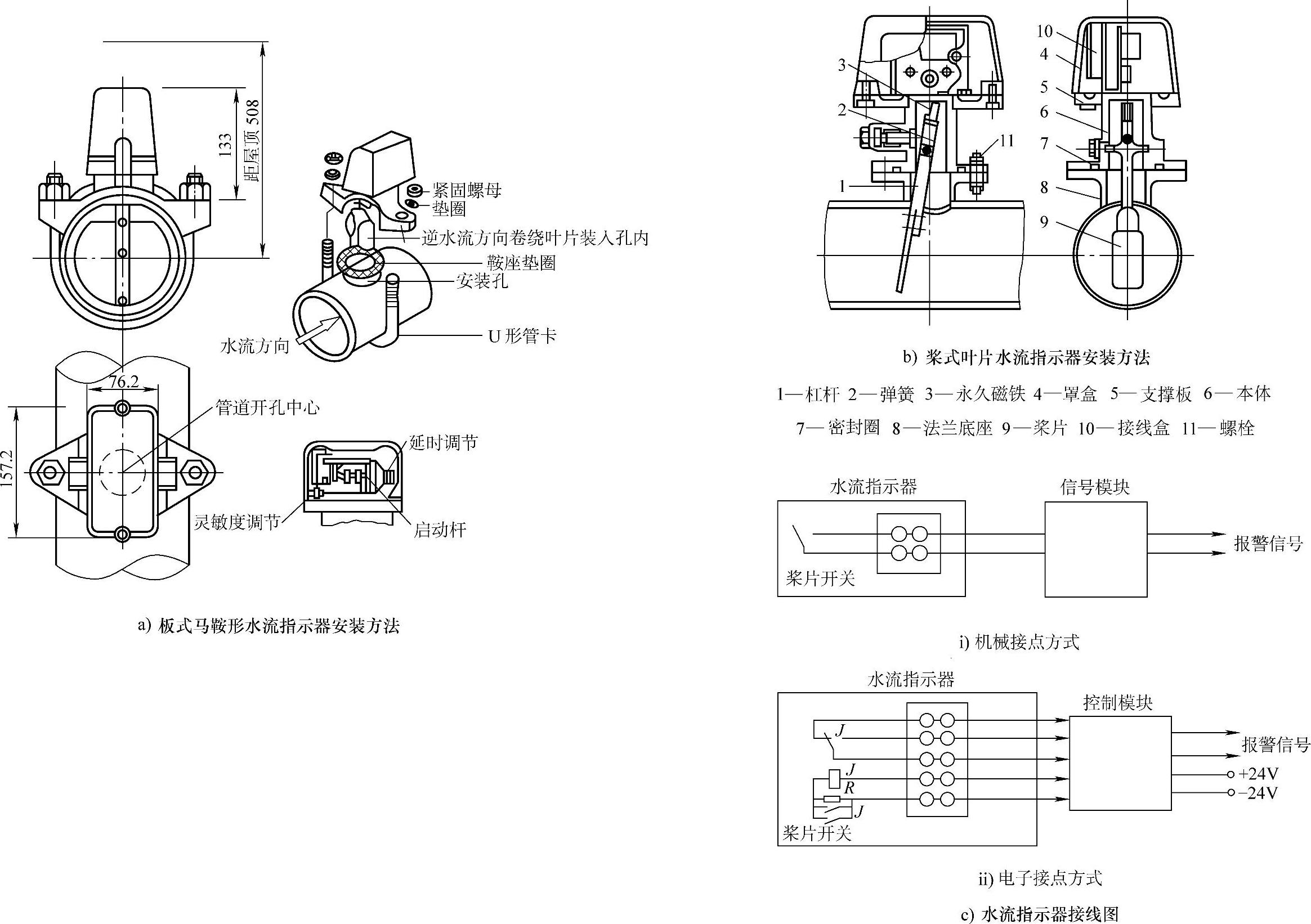

图3-44 水流指示器的安装

图3-45 明装示意图(www.daowen.com)

2）将各探测器回路的电源线按正、负（红、黑）接在报警器直流电源输出的正、负端子上。

3）将各探测器信号线（黄）按顺序号或房间序号一一接在报警器信号线输入的端子上，同时将检测线（绿）按顺序号一一接在报警器检测输入的端子上。

4）单独使用的区域报警器还应将手动火警按钮线和外接警铃线接好。

5）凡是没有接探测器的输入端应接终端器，终端器一般为4.7kΩ电阻或一个二极管与36kΩ电阻并联，接线端子应按说明书要求进行，一般接在对应的信号线端子和检测线端子上。

6）区域报警器的输出（至集中报警器的接线）线一般分两种，对于大系统来讲，先将其引入弱电竖井内的接线端子箱内，由端子箱引入集控器或消防中心；对于小系统来讲则是经管路或线槽直接引入集控器。区域报警器的电源（220V）是由集中报警器或消防中心集中提供的，并备有UPS。

大系统在竖井内端子箱的接线如图3-47所示。

小系统的接线如图3-48所示。
