1.红外光束线型感烟探测器的安装

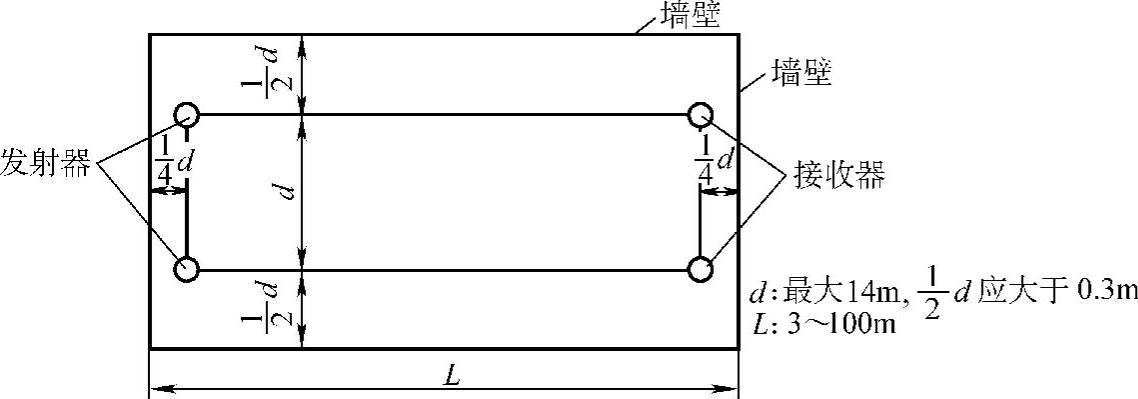

红外感烟探测器应按产品安装说明书进行安装。发射器和接收器应相对安装在保护空间的两端，以底面为平地面，安装面应互相平行且垂直于地面，光束在相对两墙墙壁上的安装平面示意如图3-6所示。相对安装在平顶棚上时的平面示意如图3-7所示。

光束型感烟探测器的安装如图3-8所示。

屋顶可分为平顶和斜顶两种。

（1）顶棚为平顶

顶棚高度h≤5m，探测器到顶棚的距离h₂=h-h₁≤30cm，如图3-9a所示。

顶棚高度5m≤h≤8m，探测器到顶棚的距离h₂：30cm≤h₂≤150cm，且h₁≤6.5m。

图3-6 光束型感烟探测器相对安装在两墙墙壁上的平面示意图

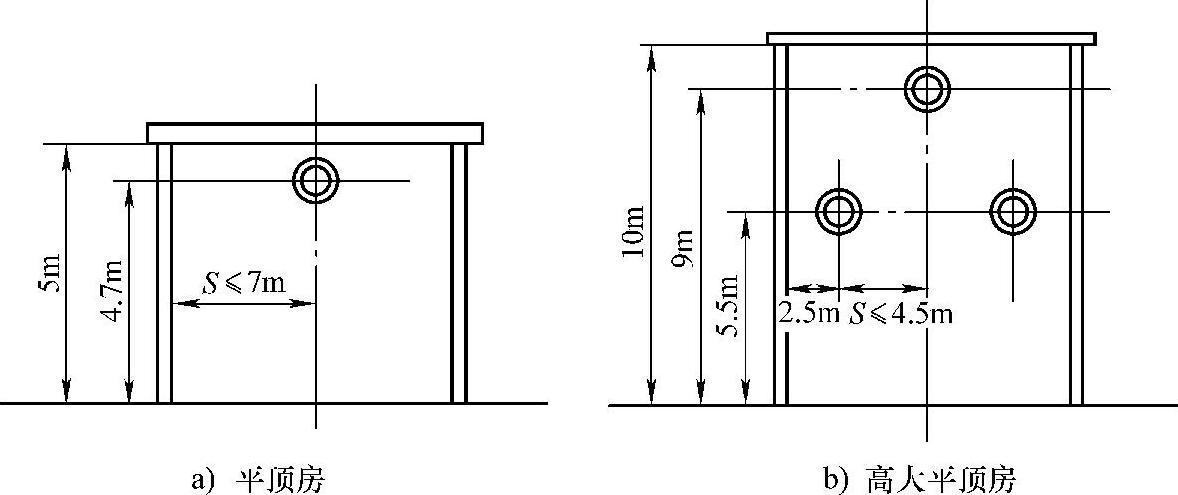

顶棚高度h>8m，探测器应分层安装，h在8～14m时，一般分两层安装，如图3-9b所示；h在14～20m时，一般分三层安装。

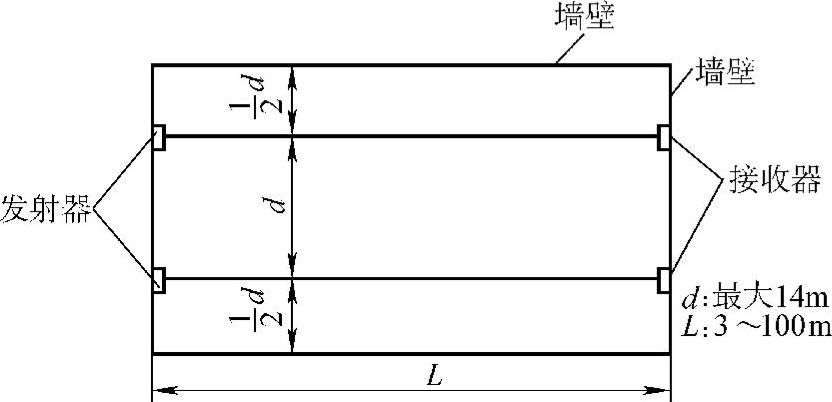

图3-7 光束型感烟探测器相对安装在平顶棚上的平面示意图

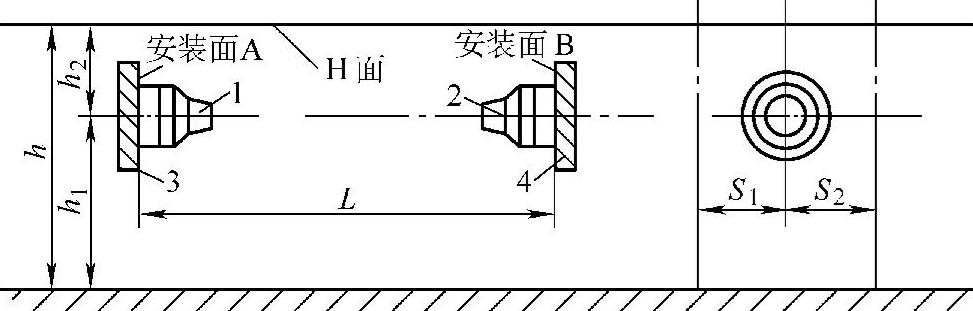

图3-8 光束型感烟探测器的安装示意图

1—接收器 2—发射器 3、4—固定安装架（可以为墙）

（2）顶棚为斜顶 人字形或斜屋顶房间安装光束型探测器如图3-10所示。

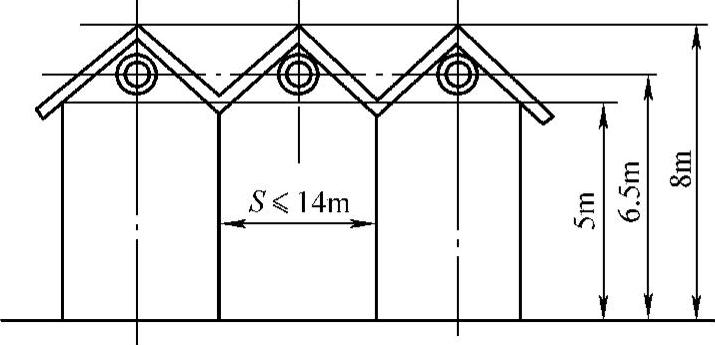

图3-9 不同房间高度时，探测器的安装示意图

2.缆式线形定温火灾探测器（热敏电缆）

热敏电缆结构如图3-11所示。

图3-10 多间人字形房顶安装光束型探测器示意图

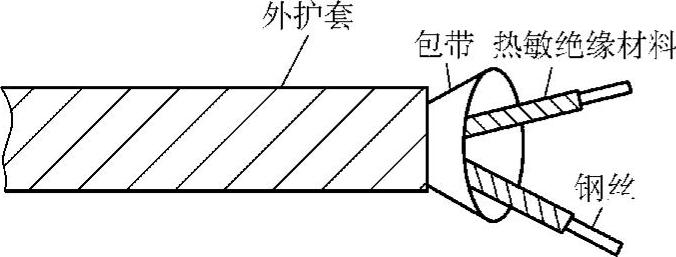

图3-11 热敏电缆结构图

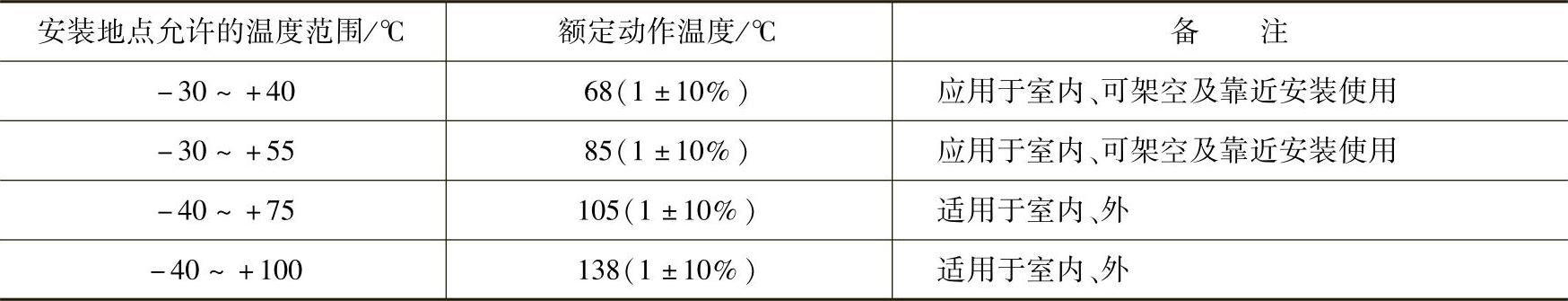

1）缆式线形探测器动作温度参照表3-4选定。

表3-4 缆式线形定温探测器的动作温度

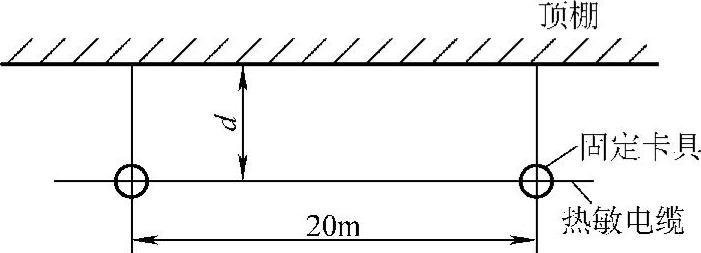

2）缆式线形探测器可敷设在室内顶棚上，距顶棚垂直距离d为0.5m以下，如图3-12所示。

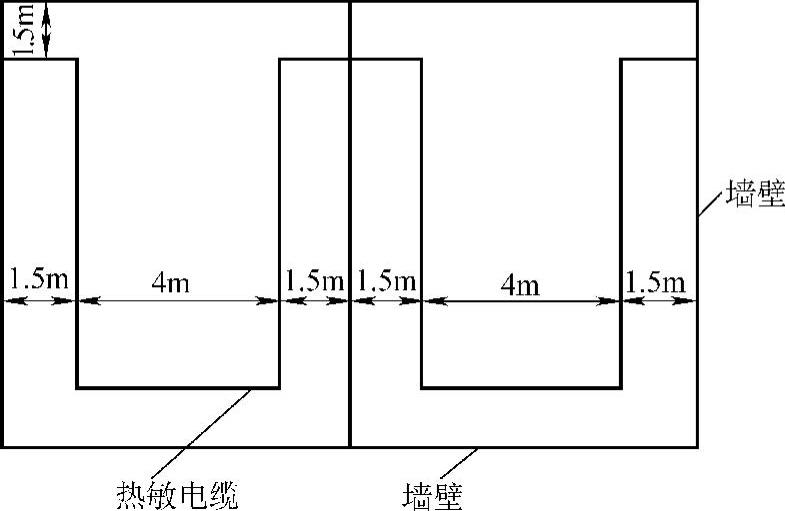

热敏电缆之间及其和墙壁之间的距离如图3-13所示。

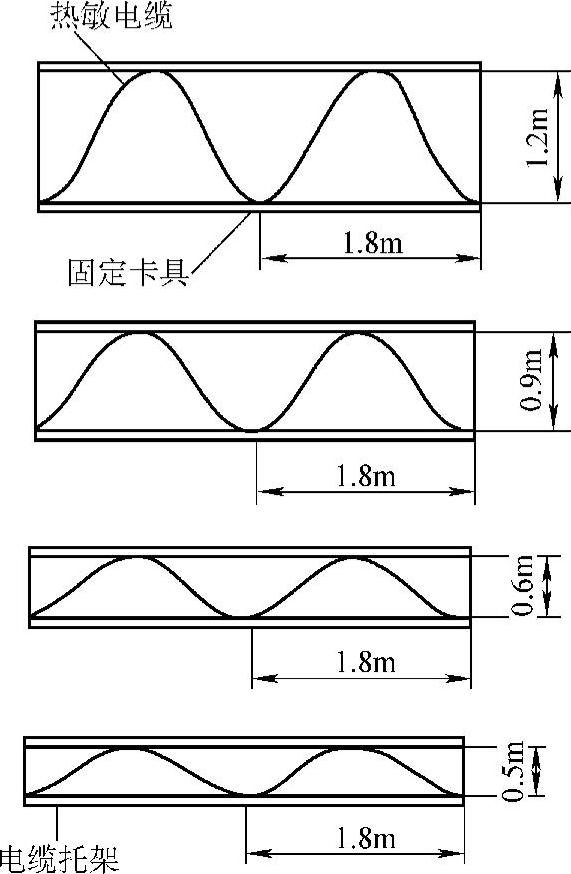

3）热敏电缆安装在电缆托架或支架上时，必须紧贴电力电缆或控制电缆的外护套，且为正弦波方式敷设，如图3-14所示，热敏电缆的长度按下式确定，即

热敏电缆的长度=托架长×倍率系数式中，倍率系数按表3-5确定。

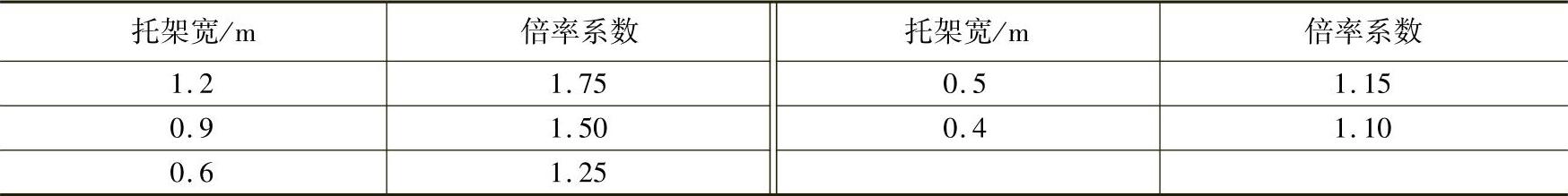

表3-5 倍率系数的确定

图3-12 热敏电缆在顶棚下方安装

图3-13 热敏电缆线路之间及其和墙壁之间的距离

图3-14 热敏电缆安装在电缆托架上的敷设方式

4）传送带上安装有两种情况：

① 安装在上方，如图3-15所示。

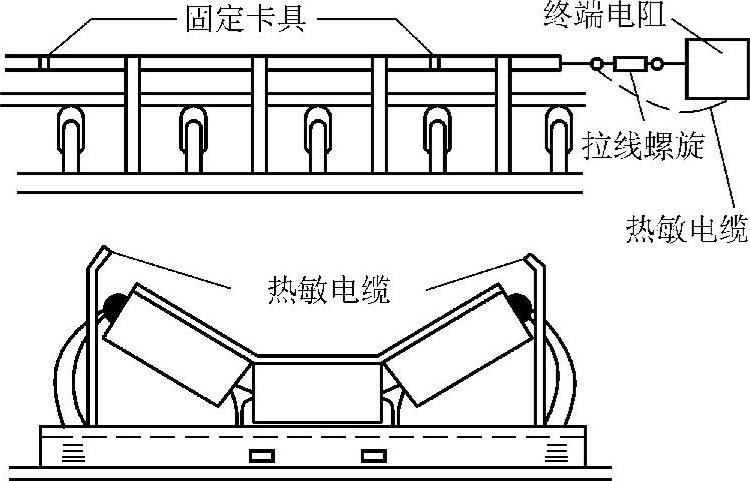

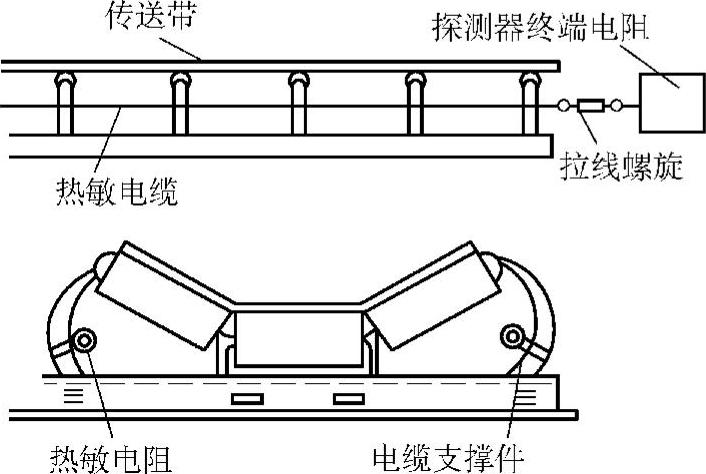

② 安装在传送带的两侧，热敏电缆安装在传送带空转臂轮上，如图3-16所示。

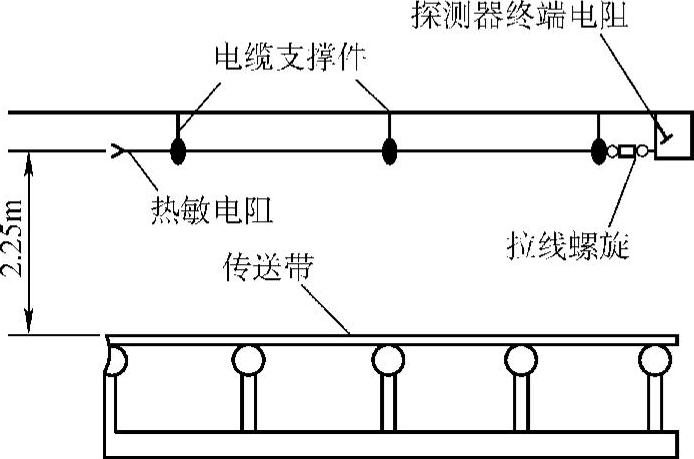

图3-15 热敏电缆安装于传送带上方

图3-16 热敏电缆安装于传送带空转臂轮上

热敏电缆安装在传送带侧面如图3-17所示。

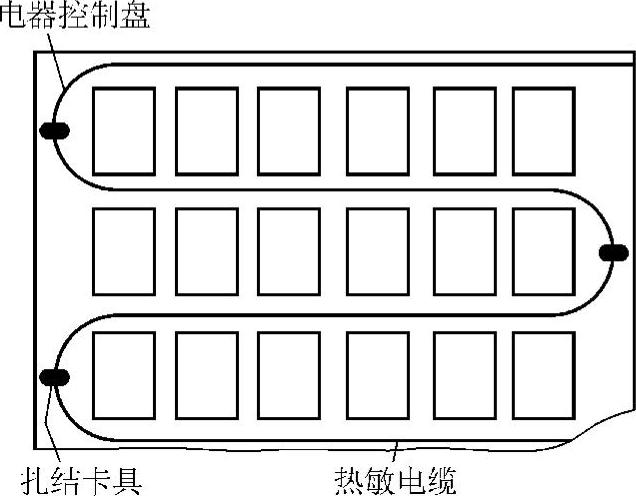

5）安装在动力配电装置上，热敏电缆呈带状安装于电器控制盘上，如图3-18所示。

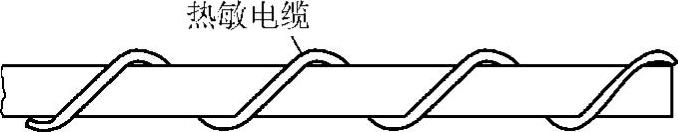

6）热敏电缆的安装应与被保护物有良好的接触，宜采用直线式、近似正弦式或环绕式的方法。环绕式如图3-19所示。

7）探测器连接时，传输导线与接线盒、热敏电缆与接线盒、终端盒的连接，应使用盒内的接线端子连接，如图3-20所示。

8）探测器安装敷设用固定卡具时，直线部分卡具间隔应小于50cm；弯曲部分卡具间隔宜小于10cm。

9）热敏电缆敷设时严禁硬性折弯、扭转，防止护套破损。必须弯曲时，弯曲半径应大于20cm。

图3-17 热敏电缆安装在传送带侧面

图3-18 热敏电缆安装在电器控制盘上

10）接线盒及终端盒应固定牢固，端子和固定卡具的间隔应小于10cm。

11）热敏电缆安装前应用1000V绝缘电阻表测试绝缘状态，阻值呈无限大。

图3-19 环绕式敷设

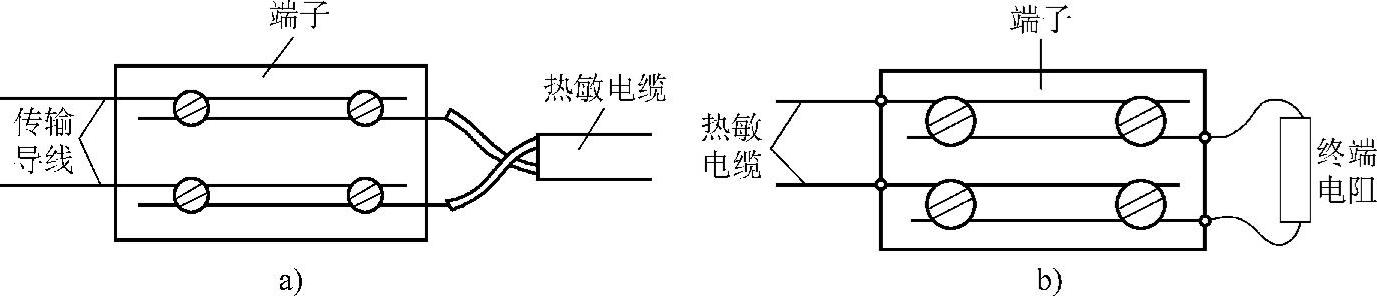

图3-20 用接线端子连接

3.空气管线形差温火灾探测器

空气管线形差温火灾探测器由两部分组成，其中热敏感元件空气管为ϕ3mm×0.5mm纯铜管，安装于现场；传感元件膜盒和电路部分安装在保护现场或者装在保护现场之外，中间用补偿线缆连接。

1）灵敏度见表3-6。

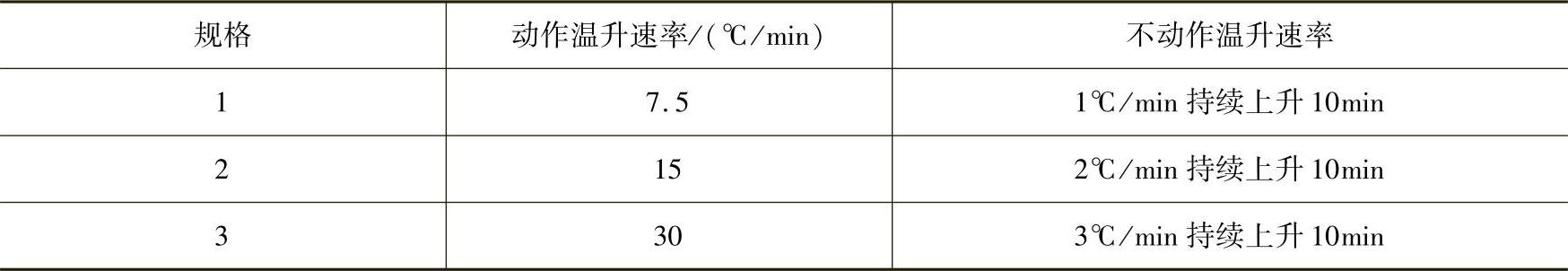

表3-6 空气管线形差温探测器灵敏度

说明：以第2种规格为例，当空气管总长度的1/3感到以15℃/min速率上升温度时，1min之内会给出报警信号；而空气管总长度的2/3感到以2℃/min速率上升的温度时，10min之内不应发出报警信号。

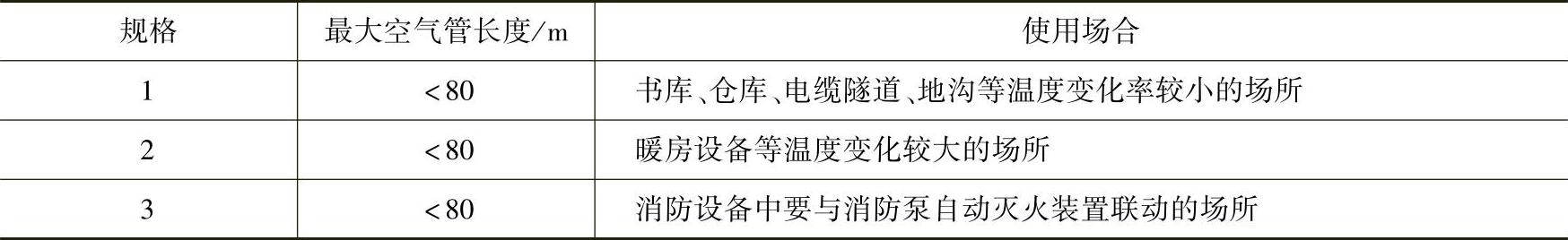

不同灵敏度的空气管差温探测器，适于下列使用场合，见表3-7。

2）空气管线形差温探测器在平顶棚上的安置示意图如图3-21所示。

表3-7 三种不同灵敏度的使用场合

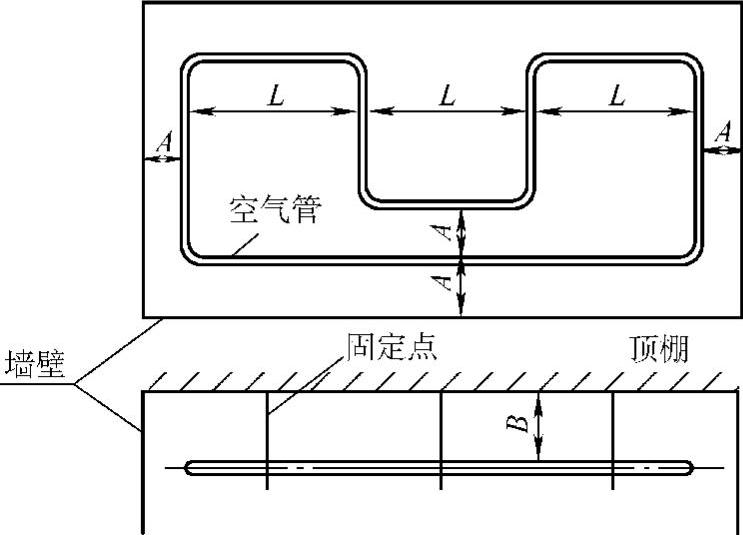

图3-21 空气管线形探测器在平顶棚上的安装示意图

空气管线形探测器应安装在距安装面100mm处，最大不得大于300mm。同一探测器的空气管互相间隔应在5～7m之间。

3）空气管的安装，直线部分，固定点间距小于1m；弯曲部分，应在离弯曲部位小于5cm的位置加以固定；空气管的连接处，必须在连接部位前后5cm的位置加以固定。

空气管必须弯曲安装时，其弯曲半径必须大于5mm，空气管穿通墙壁等部位安装时必须用绝缘套管等进行保护。

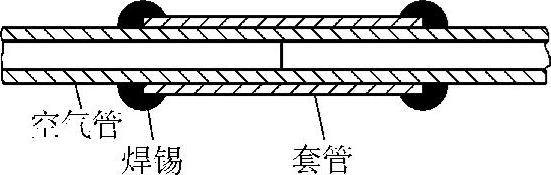

两根空气管相互连接时，应把空气管的连接端磨平，插入套管，用焊锡焊牢，如图3-22所示。

4）平面顶棚上安装时，空气管一般应敷设在顶棚的四周，无法保证四周时，可进行如下敷设：

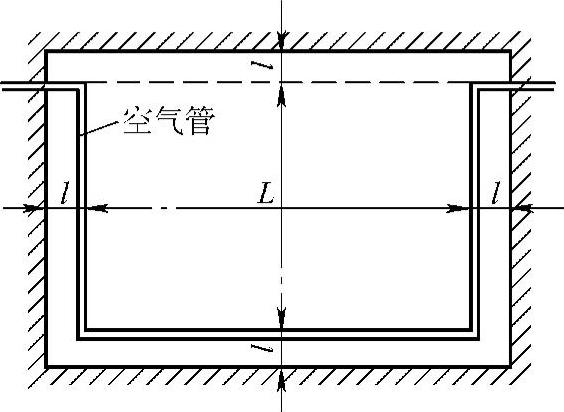

① 开口形敷设，如图3-23、图3-24所示。

② 减掉两边的空气管的安装，如图3-25所示，但对于两段平行空气管间的距离，耐火结构建筑物小于6m，一般结构建筑物小于5m，空气管的露出长度大于20m。

图3-22 两根空气管的相互连接

图3-23 开口形空气管安装

注：L＜7m（耐火结构）；L＜5m（一般结构）

(www.daowen.com)

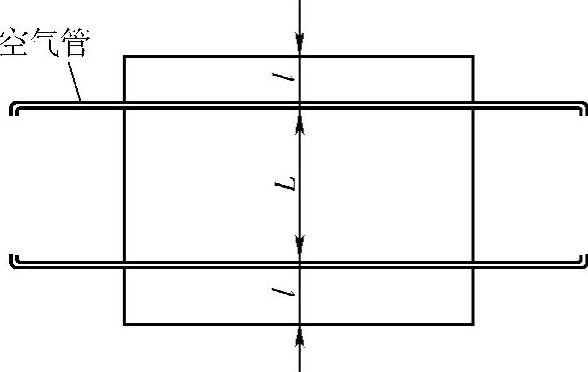

图3-24 开口空气管敷设

图3-25 可减掉两边的空气管

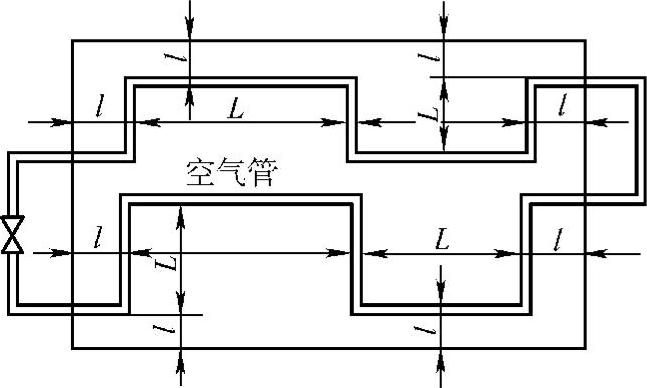

5）空气管的敷设长度应大于20m。在小房间、厨房等处，当20m单层敷设不下时，可以敷设2层、3层，或者绕成螺旋状敷设。空气管的最大连接长度不应大于100m，如图3-26所示。

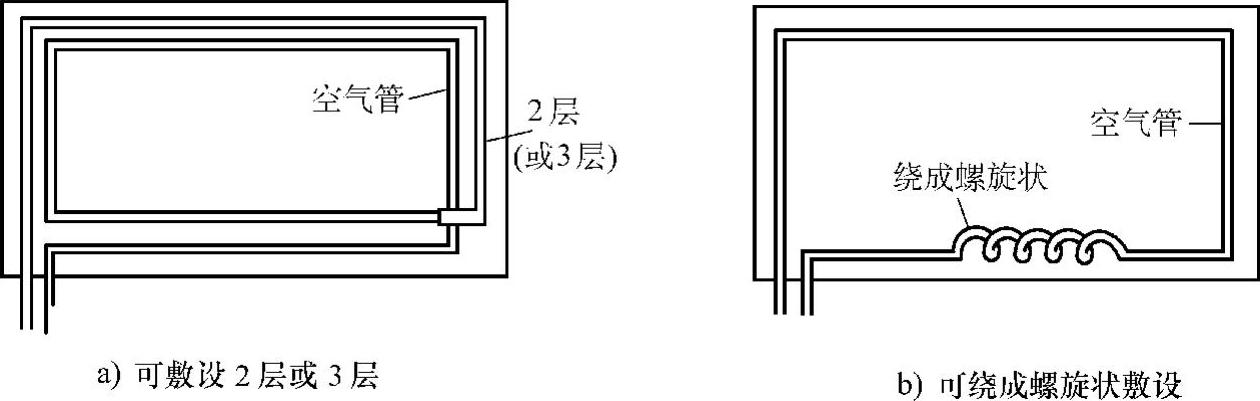

图3-26 空气管敷设示意图

6）空气管的检验

① 安装前必须进行空气管的流通试验和外观检查，空气管应不堵、不漏、不破损，检验合格后方可进行安装。

② 安装时必须小心，不得使铜管扭弯、挤压、堵塞，以保证空气管的原有功能。

③ 安装完毕后，应通电试验并用U形水压计和空气压入器组成的检测仪进行检验，不漏、不堵以确保整个探测器处于正常状态，并确保其安装质量。

4.红外线火焰探测器

红外线火焰探测器的安装应按产品说明书进行，必须符合规范要求，安装前要进行检测。

1）安装在能对火灾危险区域各部分提供清晰“视线”的位置，探测器的有效探测范围内不应有障碍物。

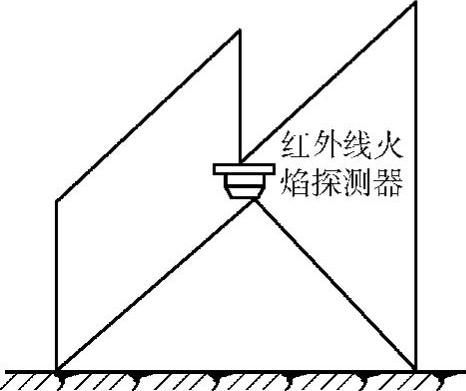

2）安装应使探测器有最大的直接“视角”。在锯齿形顶棚或有梁顶棚上安装时，安装位置应选在最高处的下面，使探测器能提供最大的视角，如图3-27所示。

3）宜安装在顶棚桁架、支撑物、墙壁或墙角的适当位置，并牢靠固定。

4）安装时，应避免使阳光或灯光直射或反射到探测器上。必要时应采取防护措施，对反射光源加以遮挡，以免引起误报。

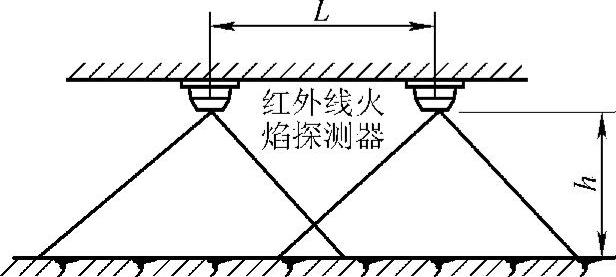

5）探测器安装间距（L）应小于安装高度（h）的2倍，即L＜2h，如图3-28所示。

图3-27 锯齿形顶棚上的安装

图3-28 安装间距与安装高度间的关系

5.紫外线火焰探测器

紫外线火焰探测器的安装应按产品说明书进行，必须符合规范要求，安装前应进行检验。

1）安装位置应处于其被监视部位的视角范围以内。探测器的有效探测范围内不应有障碍物。

2）不宜安装在可能产生火焰区域的正上部。在探测器安装区域及邻近区域内，不得进行电焊操作，也不允许安装能产生大量紫外线的碘钨灯等照明设备，以免引起误报。

3）应安装在墙上或其他支撑物上，并牢靠固定。安装在潮湿场所应注意密封，并尽可能避免雨淋，防止受潮。

4）安装数量要适当，要防止盲区。

6.MT340型手动报警按钮的安装

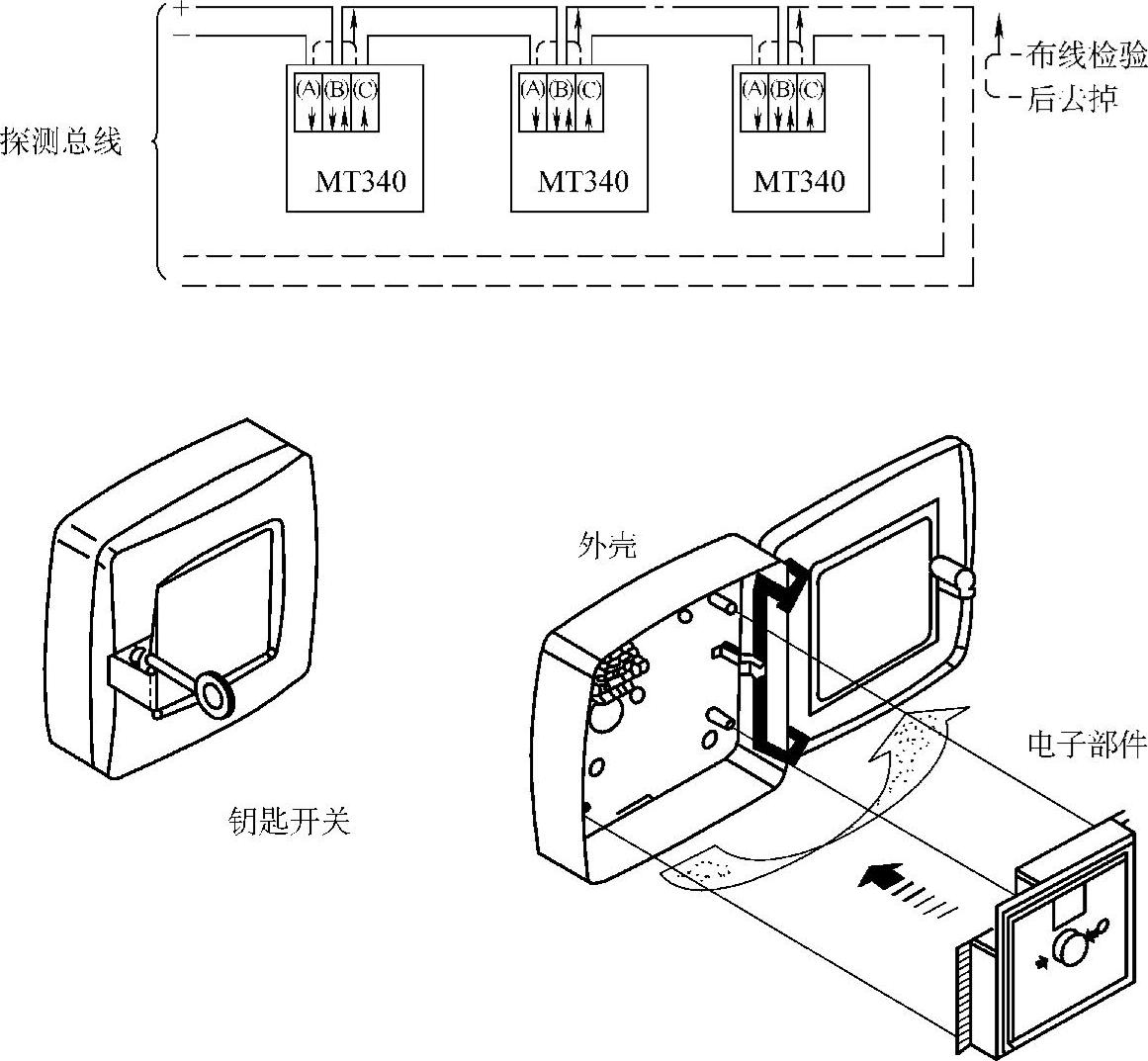

MT340型手动报警按钮应用于模拟量编址二总线火灾报警系统，其外形及与探测总线连接图如图3-29所示。

图3-29 MT340型手动报警按钮外形、探测总线连接

手动报警按钮安装在探测总线回路中。不设编址开关，编址方式与探测器相同，地址号按其安装顺序自动分配。

安装时，将其外壳固定于墙上。三个端子ABC，每个端子插入接线0.2～1.5mm²。A、B端子之间接临时跨线，用于布线检查，布线正常后去掉。

7.接口模块的安装

接口模块的种类有很多，但功能各异。

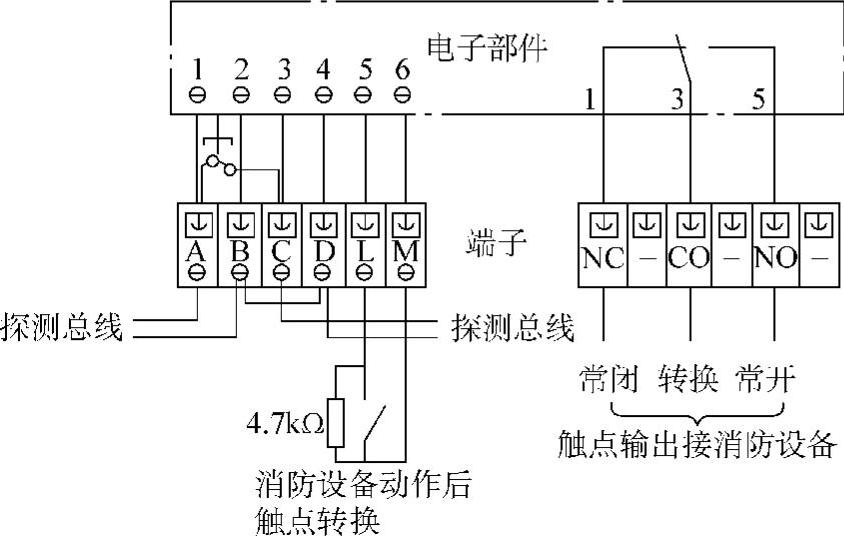

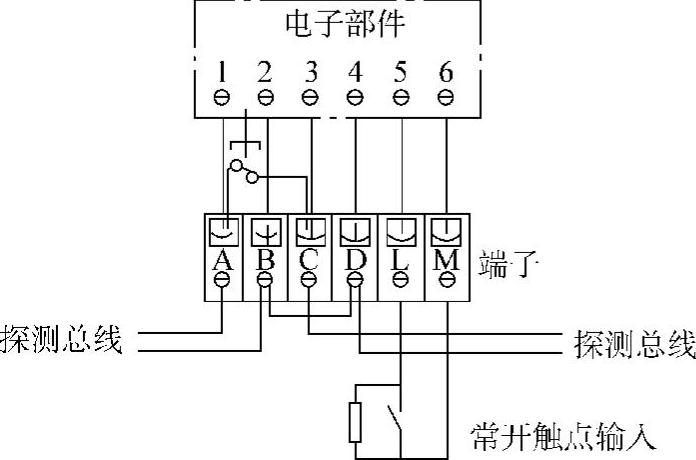

1）EB620型输入模块安装连接图如图3-30所示。模块外壳应固定于墙上，端子板接线如图3-30所示。A、C间的接线是为了布线检查用，电子部件装入后即断开。每个端子插入接线0.2～2.5mm²。与探测总线相接的四个端子（A～D）同探测器底座。输入信号回路电阻≤50Ω，一组输入端（L、M端子），可接收常开触点信号，如水流指示器及非编址手动报警按钮的触点等，特殊情况下也可选择常闭触点信号作为输入信号。

2）CB620型输出模块也用于模拟量编址二总线火灾报警系统，其安装连接图如图3-31所示。

图3-30 EB620型输入模块安装接线图

图3-31 CB620型输出模块（有应答输入）安装连接图

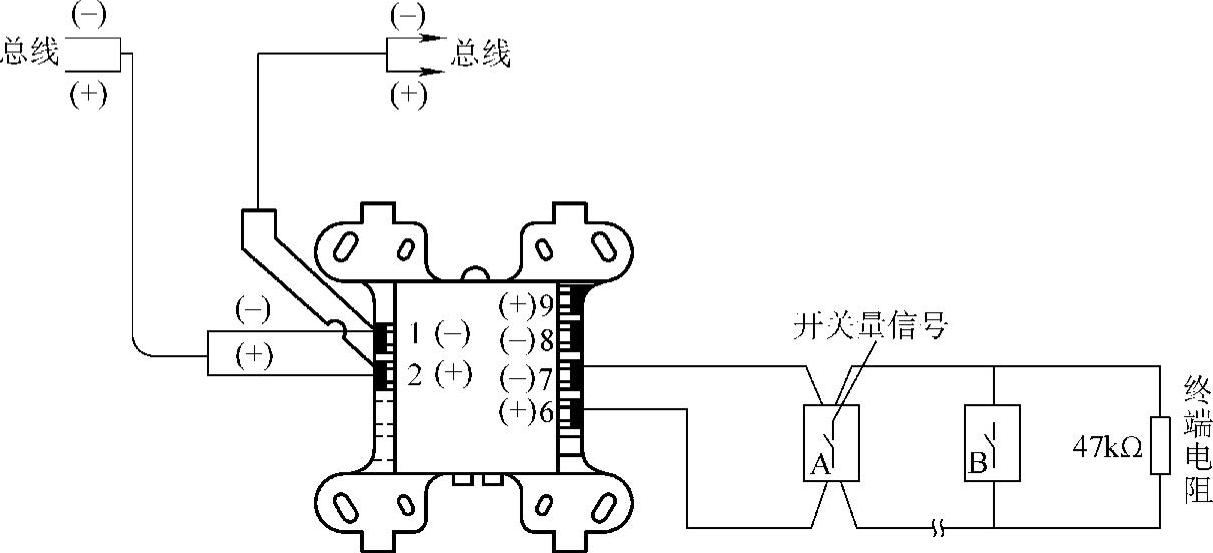

3）MMX-1型监视模块接线示意图如图3-32所示，模块上1、2两个端子与系统的总线连接，连接时应注意极性。使用时注意开关量信号端必须接47kΩ终端电阻。用于从模块到被监视设备之间的两根状态反馈线用多股铜芯塑料平行软线。

图3-32 监视模块接线示意图

模块上有两个圆形十进制拨码盘，即编址模块的编址开关。其状态指示与编址开关、安装示意图如图3-33所示。

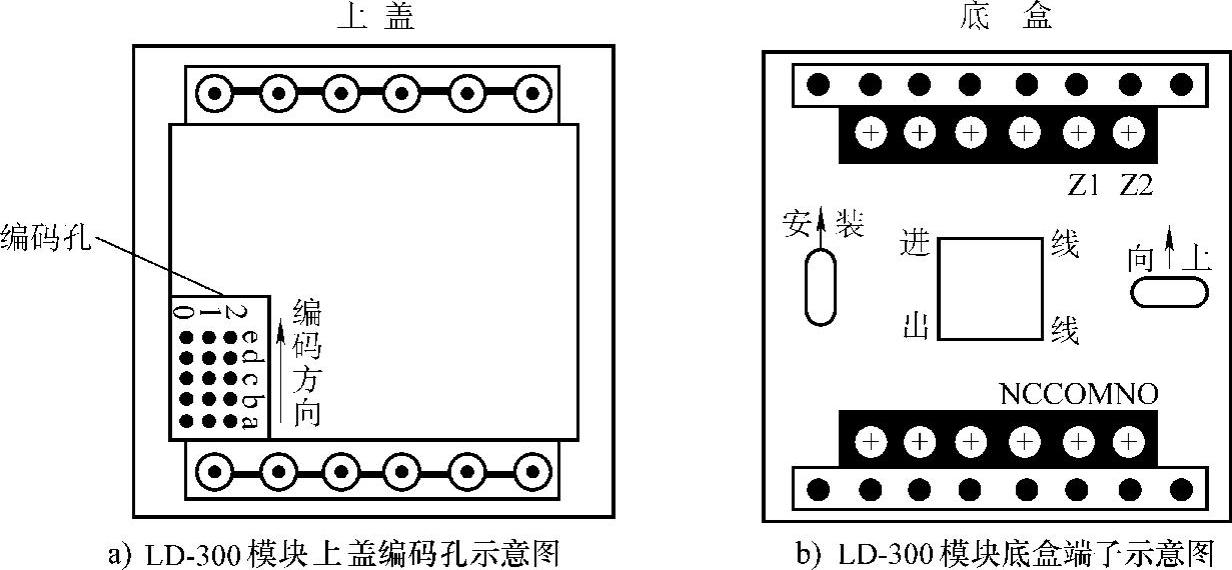

4）LD-300型编码输入模块上盖编码孔示意图和底盒端子示意图如图3-34所示。

端子Z1、Z2用于连接四总线中的两根信号线（不分极性），四总线中的+24V线和地线可用于与需供电的设备直接连接。若设备无需供电（非供电型水流指示器、压力开关等），模块可不接这两根线。

端子COM、NO用来和设备的无源常开触点连接（设备动作闭合报警型），NC与COM端子需用短路片连接。

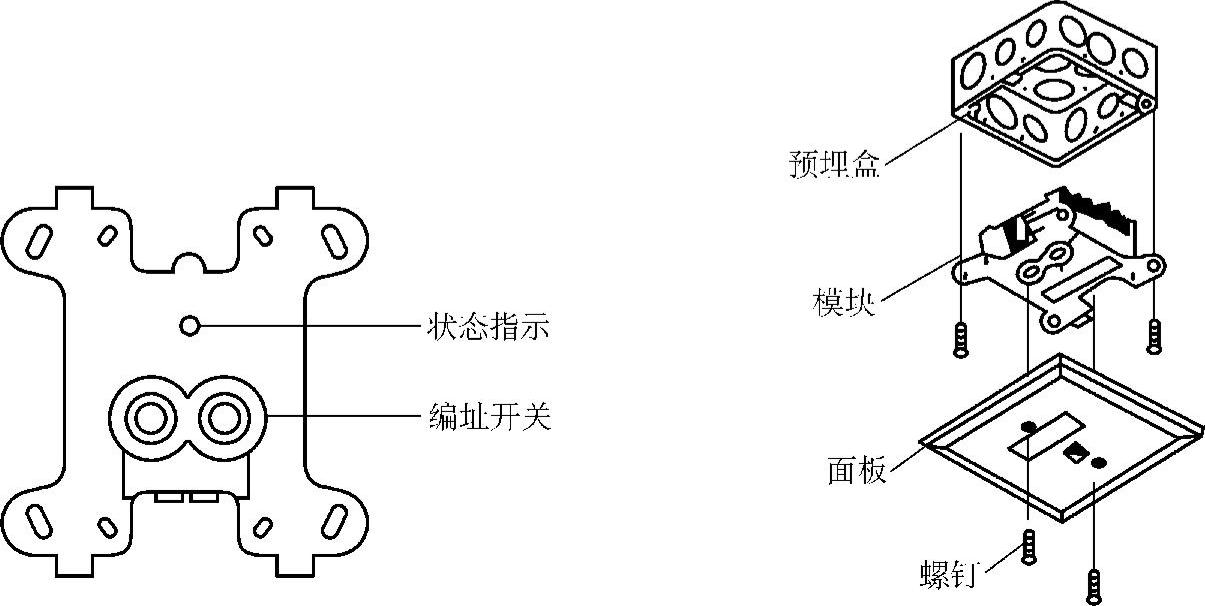

图3-33 编址模块及安装示意图

图3-34 LD-300型模块示意图

端子COM、NC用来和设备的无源常闭触点连接，NO与COM端子可空置。

该模块NC、COM、NO三个输入端子绝不可直接与有源触点连接，以防烧坏模块。

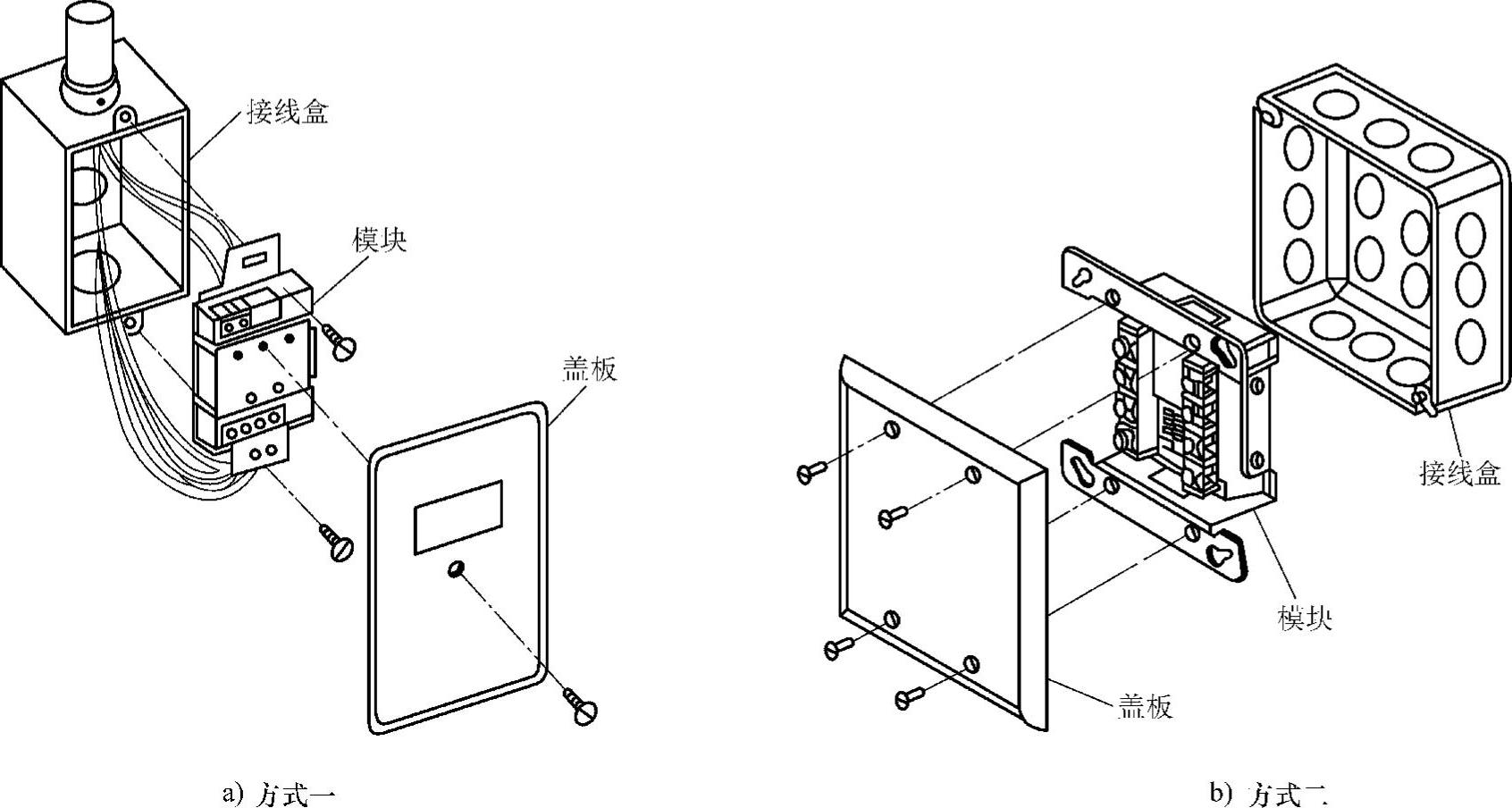

模块的安装方法如图3-35所示。其安装要求为：模块在现场通常安装在接线盒内；根据设计要求也可将模块集中安装在模块箱中，模块箱通常安装在弱电竖井（房）中。

8.通风、空调及电动防火阀控制系统模块的安装

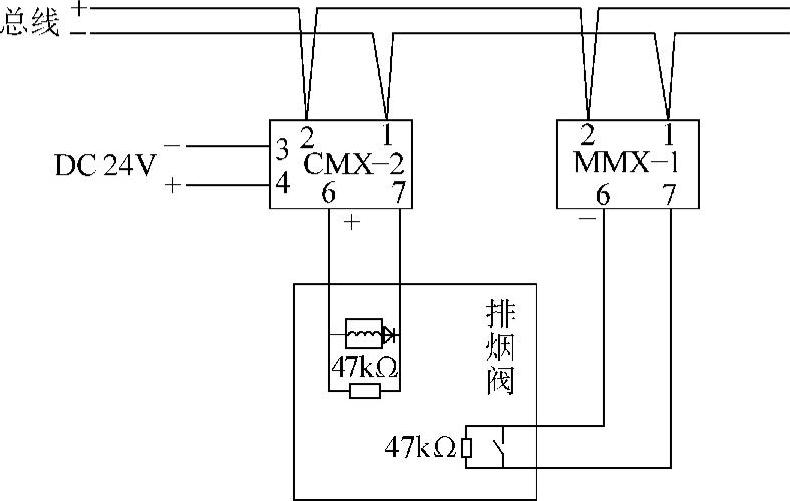

排烟阀联动设计需设一个控制模块和一个监视模块，如图3-36所示。该图中CMX-2为控制模块，MMX-1为监视模块。

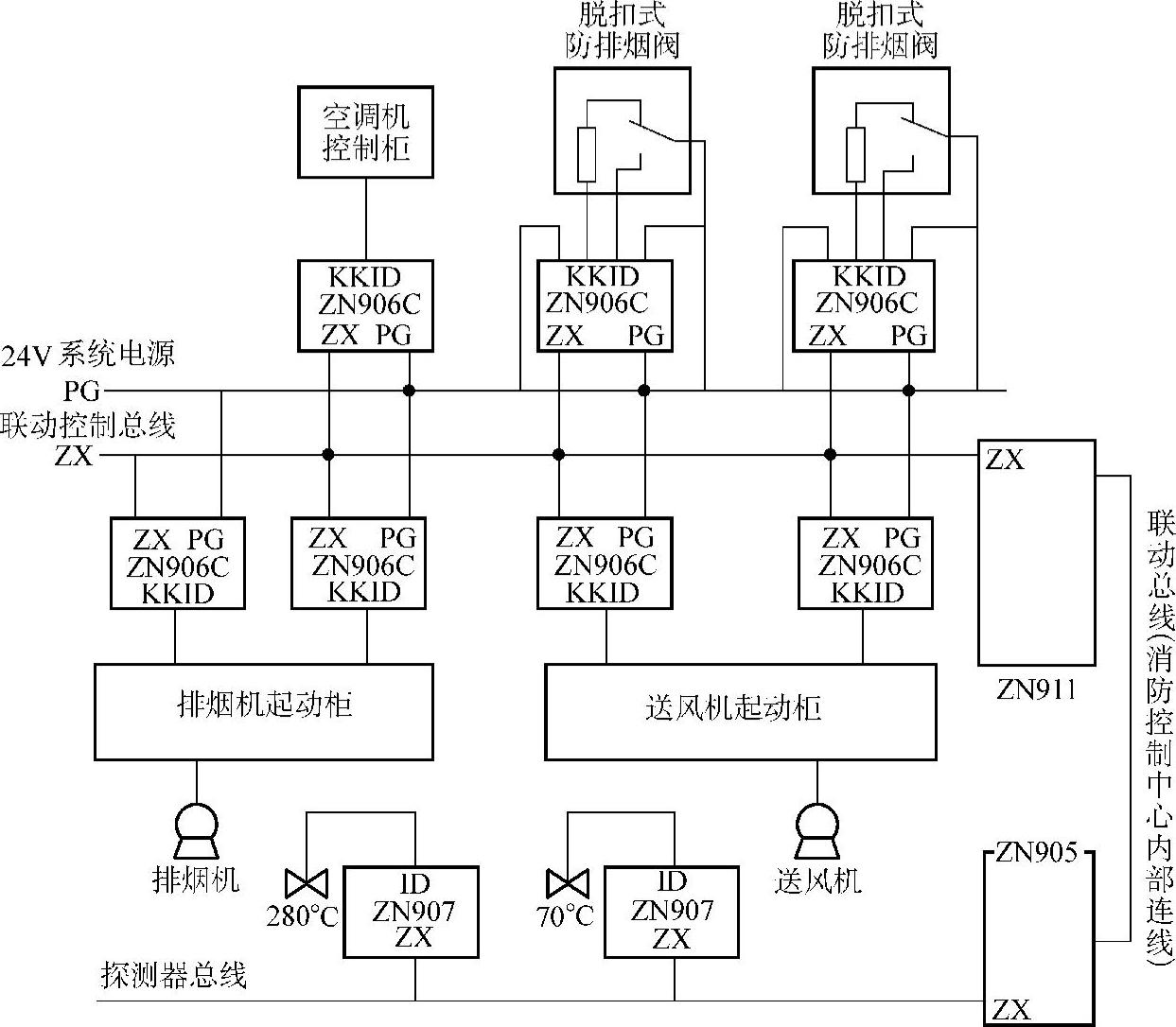

通风、空调、防排烟设备及电动防火阀控制系统的常用接线系统图如图3-37所示。

9.防火卷帘门、防火门控制系统模块的安装

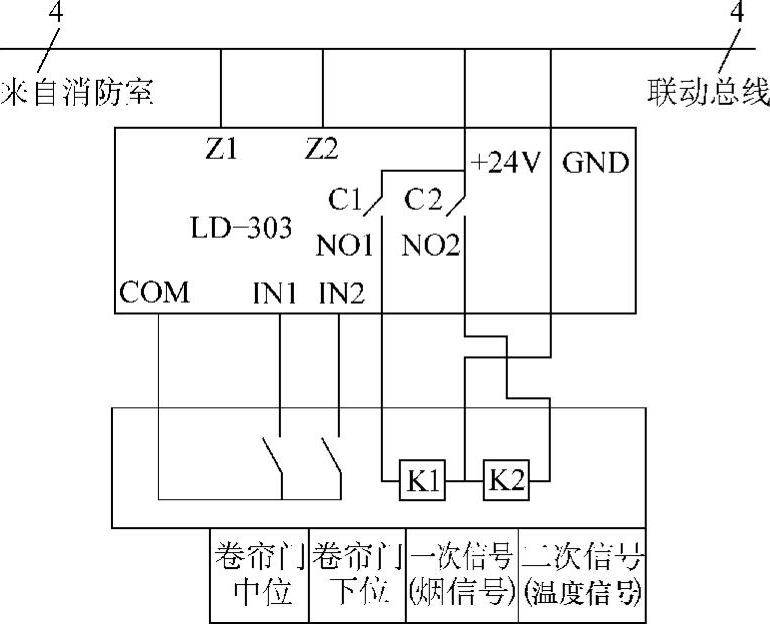

一般常选用LD-303型双输入/双输出控制模块，如图3-38所示。

10.火灾事故广播与警报系统模块的安装

ZN912型火灾事故广播与警报系统接线图如图3-39所示。

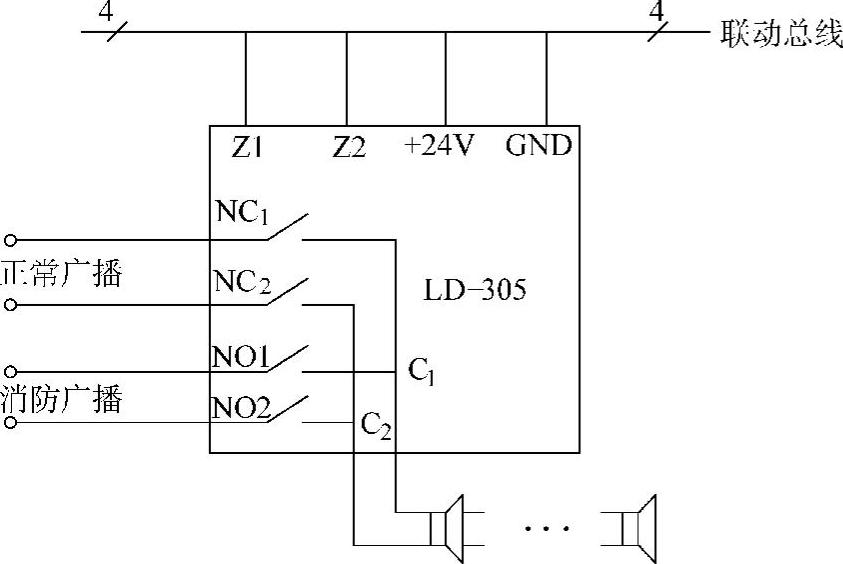

为了正常广播与消防广播间的现场切换控制，可采用专用模块。LD-305型编码广播切换模块，设有两对常开和两对常闭触点以完成现场切换，Z1、Z2为由联动控制来的信号线端子，连接示意图如图3-40所示。

图3-35 火灾自动报警系统模块安装方法

图3-36 排烟阀的联动控制与信号反馈的接线示意图

11.防爆火灾报警系统的安装

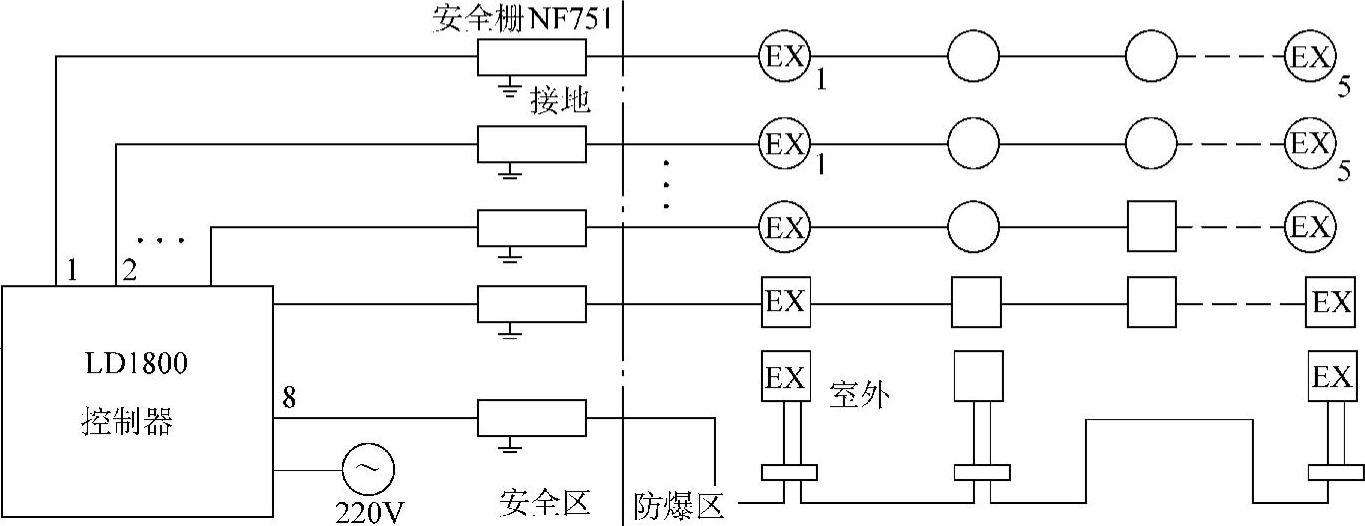

该系统由防爆型感烟、感温探测器、防爆型手动报警按钮、安全栅、火灾报警控制器组成。防爆系统构成图如图3-41所示。

图3-41中，每个探测回路串一组NF751型安全栅，控制器和安全栅置于安全区。每个探测回路所接的防爆型感烟或感温探测器的数量不超过5只，防爆型手动报警按钮的数量不限。

二极管安全栅接在本安电路与非本安电路之间，采用熔丝或电阻器保护的并联二极管组件将供给本安电路的电压和电流限制在一定的安全范围之内。NF751型安全栅线路图及安装示意图如图3-42所示。

图3-37 ZN911防排烟控制系统接线图

图3-38 LD-303型模块控制防火卷帘门示意图

安全栅接地线电阻小于1Ω，接地极电阻小于4Ω，且应安置在相对湿度小于85%无腐蚀气体的安全场所。安全栅极性不得接反。安全栅属一次性保护组件，一旦损坏后，内装快速熔断器熔断，不得自行修复。系统采用1.5～2.0mm² PVC双色双绞线，总电阻应小于40Ω，分布电容小于0.02μF，分布电感小于2mH。

熔断阀及电磁熔断阀的安装如图3-43所示。

水流指示器的安装如图3-44所示。

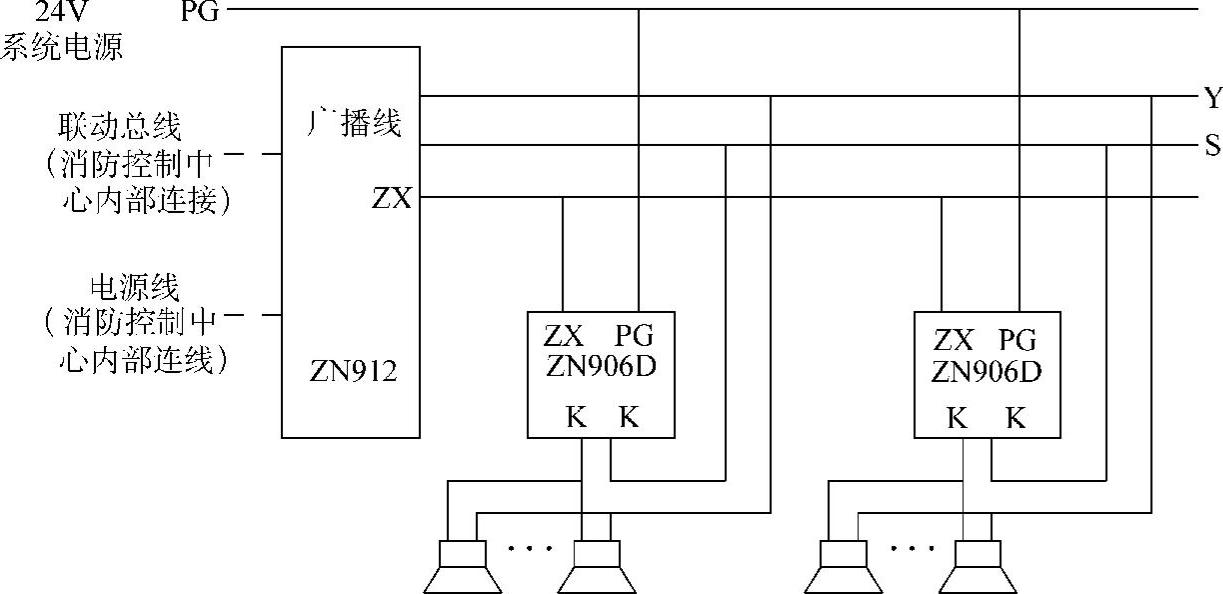

图3-39 ZN912型火灾事故广播系统接线图

图3-40 LD-305型编码广播切换模块用于现场切换连接示意图

图3-41 系统构成图

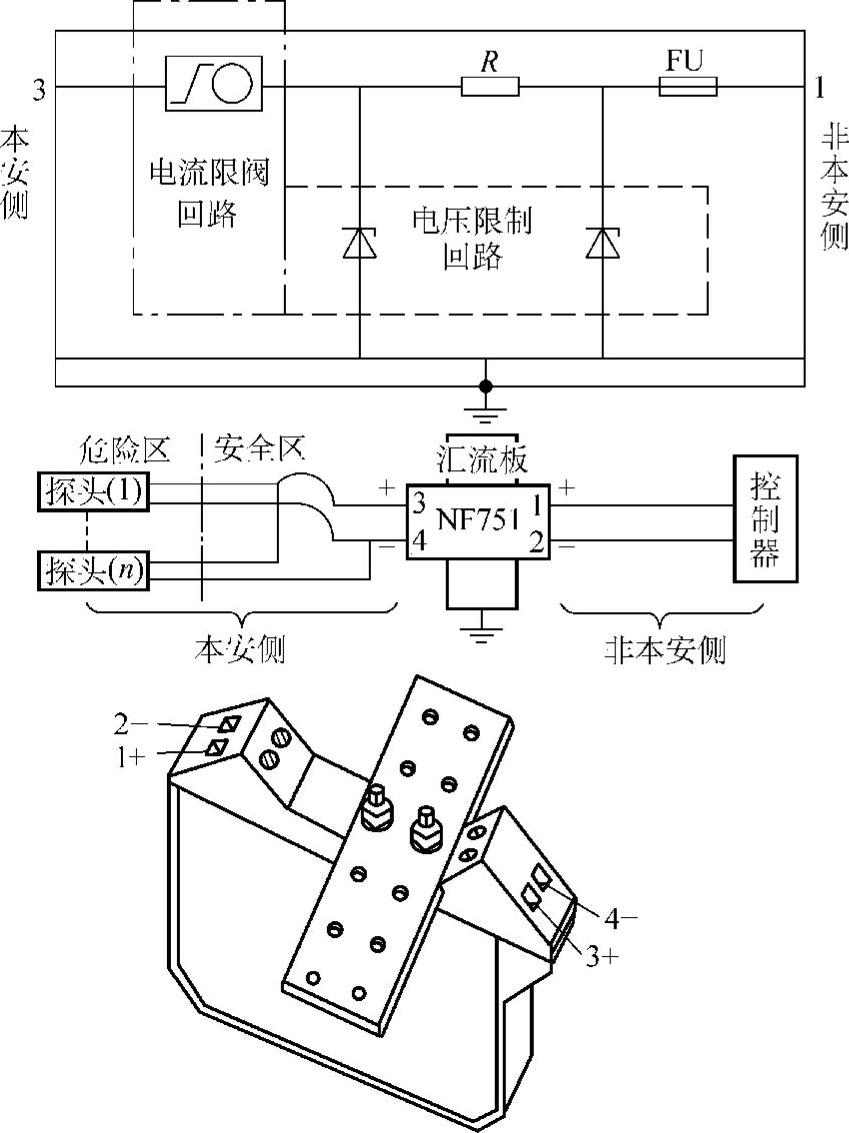

图3-42 NF751型安全栅线路图及安装示意图
