1.工业或建筑群楼宇控制系统

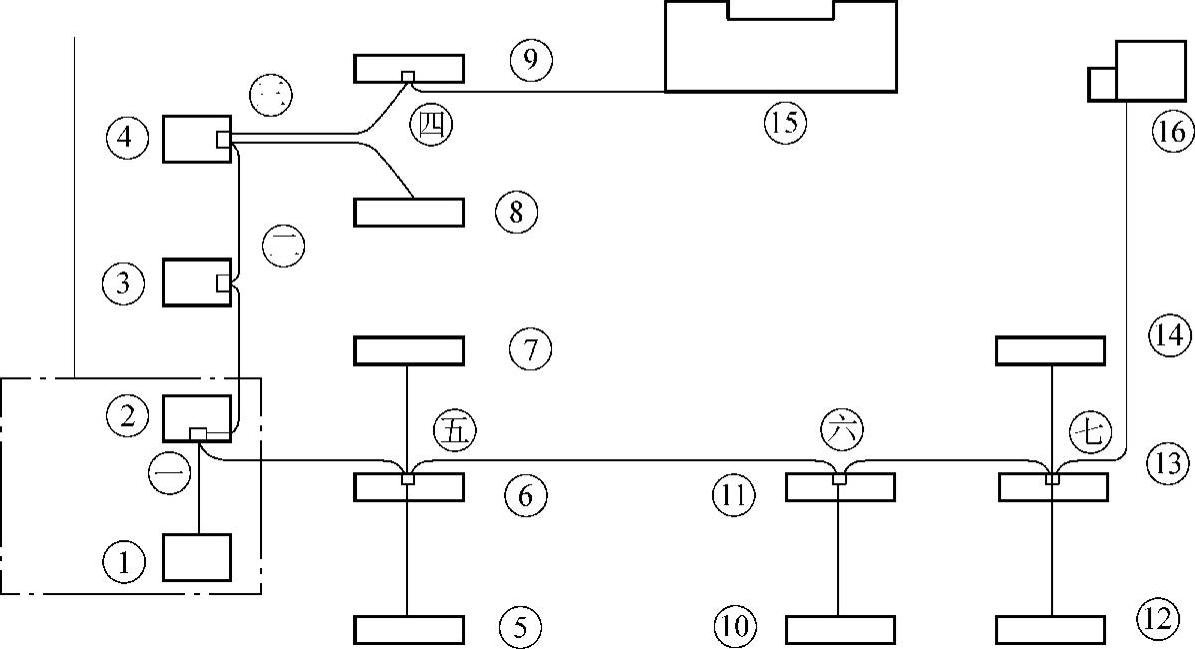

图1-10 大系统电缆电视平面置图

图1-11 大系统电缆电视传输分配系统图

利用直接数字控制器（DDC），通过测量/控制元件，对温度、湿度、流量、液位、电能、照度电量、机械量等物理量进行测量，配以相应的控制程序，实现工业或建筑物内各类机电系统的运行、安全、节能等要求，并通过中央监控站对各类机电设备实施自动监测。

（1）元件与系统选用要点 依据工程设计要点或相关专业的工艺资料确定被控对象，确定单台被控设备所需控制点，根据被控设备所在建筑平面设置控制箱（内设DDC）位置，选择DDC控制器，绘制系统图。

（2）监控对象 根据工程特点可对下列系统的全部或部分实施监控。

1）对给水系统的监视与控制：市政给水压力的显示；生活水池高/低水位的显示和报警；高位水箱高/低水位的显示和报警；生活水泵运行状态显示和故障报警；水泵的运行时间记录等。

2）对排水系统的监视与控制：集水坑各水位显示；集水坑高水位报警；潜水泵运行状态显示和故障报警；水泵的运行时间记录等。

3）对开水器的控制：时间程序控制其电源的通、断等。

4）对空调制冷（供热）系统的监视与控制：冷水机起、停控制，运行状态显示和故障报警；冷冻水泵起、停控制，运行状态显示和故障报警；冷却水泵起、停控制，运行状态显示和故障报警；冷却塔风机起、停控制，运行状态显示和故障报警；冷却水供、回水温度测量；冷冻水供、回水温度测量；冷冻水水流量测量；冷冻机、冷却泵、冷冻泵、冷却塔风机的顺序起、停控制；冷负荷计算；根据冷负荷确定冷水机组开启台数；根据冷冻水系统供、回水总管压差，控制其旁通阀的开度；热水泵起、停控制，运行状态显示或故障报警等。

5）对新风机组的监视与控制：风机起、停控制，运行状态显示和故障报警；送风温度测量；根据送风温度调节冷/热水阀开度；过滤器淤塞报警；防冻保护；防火阀动作联锁停风机；送风湿度测量；根据送风湿度调节蒸气阀开度或开启加湿机。

6）对空调机组的监视与控制：风机起、停控制，运行状态显示和故障报警；送、回风温度测量；根据送、回风温度调节冷/热水阀开度；过滤器淤塞报警等；防冻保护；防火阀动作联锁停风机；送、回风湿度测量；根据送、回风湿度调节蒸气阀开度或开启加湿机等。

7）对排风机、进（送）风机的监视与控制：风机起、停控制，运行状态显示和故障报警等。

8）对高压配电系统的监视：进、出线开关，母联开关的状态显示；进、出线电流，电压显示；功率因数显示；有功、无功功率显示；计量。

9）对低压配电系统的监视：进线开关、母联开关的状态显示；进线电流、电压显示；功率因数显示；计量等。

10）对变压器的监视：温度显示及超温报警等。

11）对柴油发电机的监控：状态显示及故障报警等。

12）高、低压配电系统模拟图显示等。

13）对照明系统的控制：办公照明控制；室外照明控制；节日照明控制；走廊照明控制；车库照明控制；航空障碍灯的控制、状态、频率、故障报警等。

14）对空气质量的监测：地下车库一氧化碳含量的监测；室内二氧化碳含量的监测等。

15）大楼管理：出入口管理；车库管理；扶梯、电梯的运行状态、故障报警等。

16）大型电动机、主要设备电动机、主要电气设备的监控：运行状态；电流和电压；转速；振动；声音；外壳温度；功率。(www.daowen.com)

17）消防系统。

18）保安系统。

2.智能家居监控系统

智能家居监控系统是以HFC、以太网、现场总线、公共电话网、无线网的传输网络为物理平台，计算机网络技术为技术平台，现场总线为应用操作平台，构成一个完整的集家庭通信、家庭设备自动监控、家庭安全防范等功能于一体的监控系统。智能家居监控系统的总体目标是通过采用计算机技术、网络技术、控制技术和集成技术，建立一个由家庭到小区乃至整个城市的综合信息服务和管理系统，以此来提高住宅高新技术的含量和居民居住环境水平。

系统一般由系统服务器、家庭控制器（各种模块）、各种路由器、电缆调制解调器终端系统（CMTS）设备、交换机、通信器、控制器、无线收发器、各种探测器、各种传感器、各种执行机构、打印机等主要部分组成。

（1）系统采用的类型 智能家居监控系统的结构及功能见表1-9。

新建、扩建的智能化住宅（小区）工程，一般采用LonWorks的智能家居控制系统、以太网的智能家居控制系统或采用RS485的智能家居控制系统。改造的智能化住宅（小区）工程，一般采用公共电话网的智能家居控制系统、HFC的智能家居控制系统或无线网的智能家居控制系统。

（2）家庭控制器类型 家庭控制器的类型及功能见表1-10。

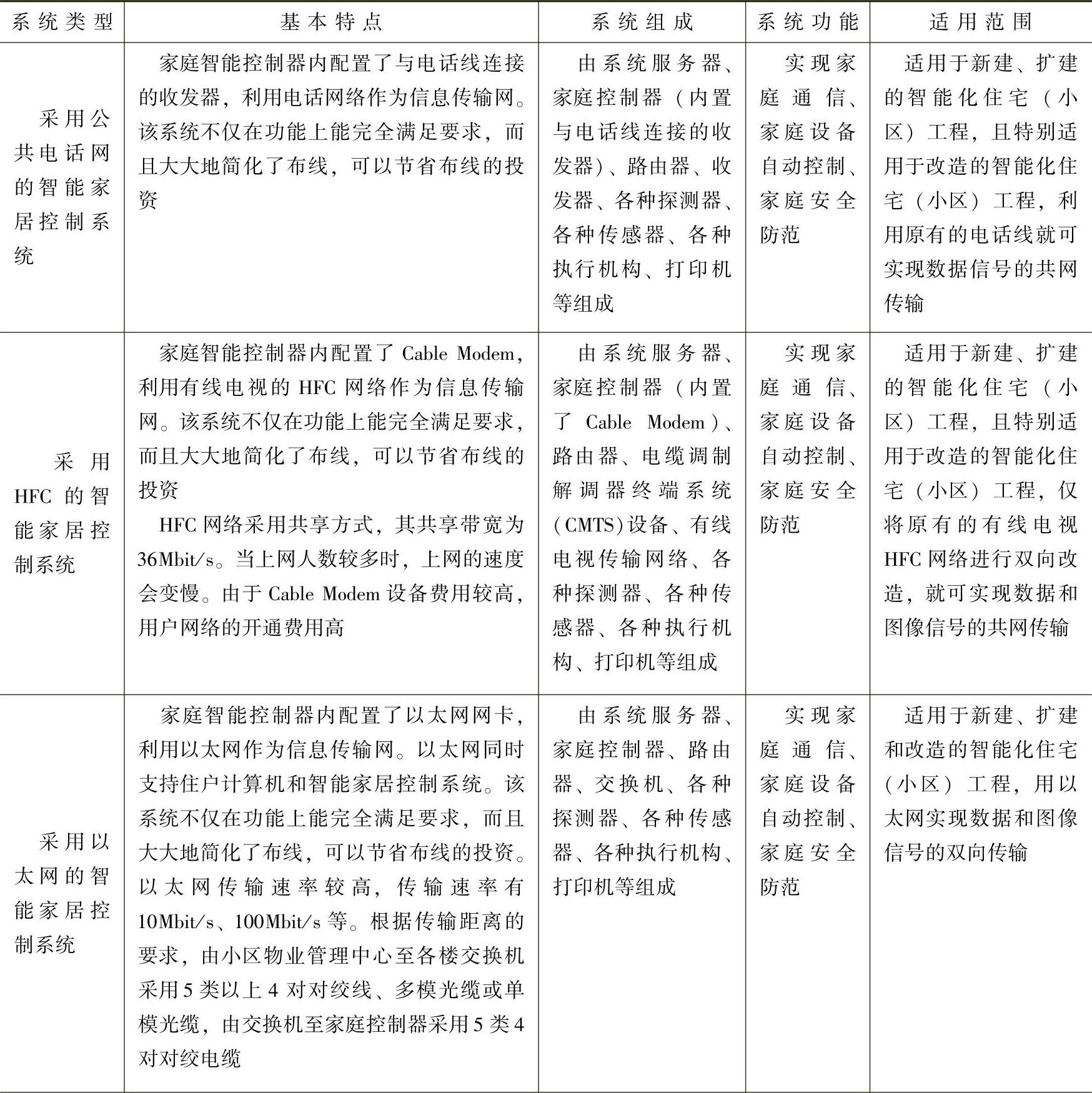

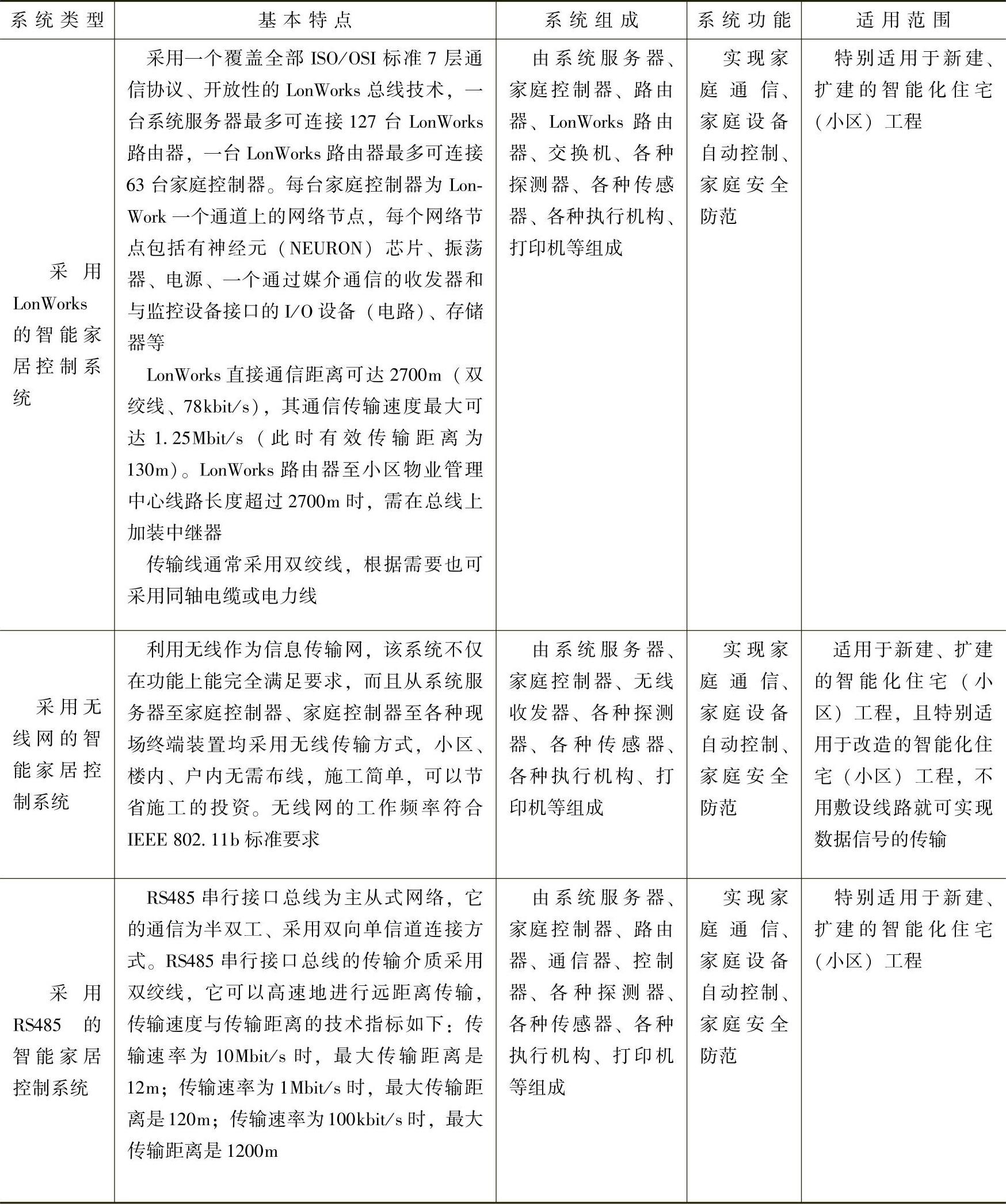

表1-9 智能家居监控系统的结构及功能

（续）

（3）家庭控制器功能的选用 家庭控制器通常具有以下功能：家庭防盗报警；家庭火灾报警；家庭燃气泄漏报警；家庭紧急求助；远程设防与撤防；远程报警；访客对讲；家用电器监控；家用表具数据采集及处理；空调机监控；接入网接口；小区电子公告；信息查询；家用设备报修等。

（4）总线技术及模块 家庭控制器一般采用总线技术，如LonWorks、RS485、BACnet、CANBus、CEBus、X-10等。

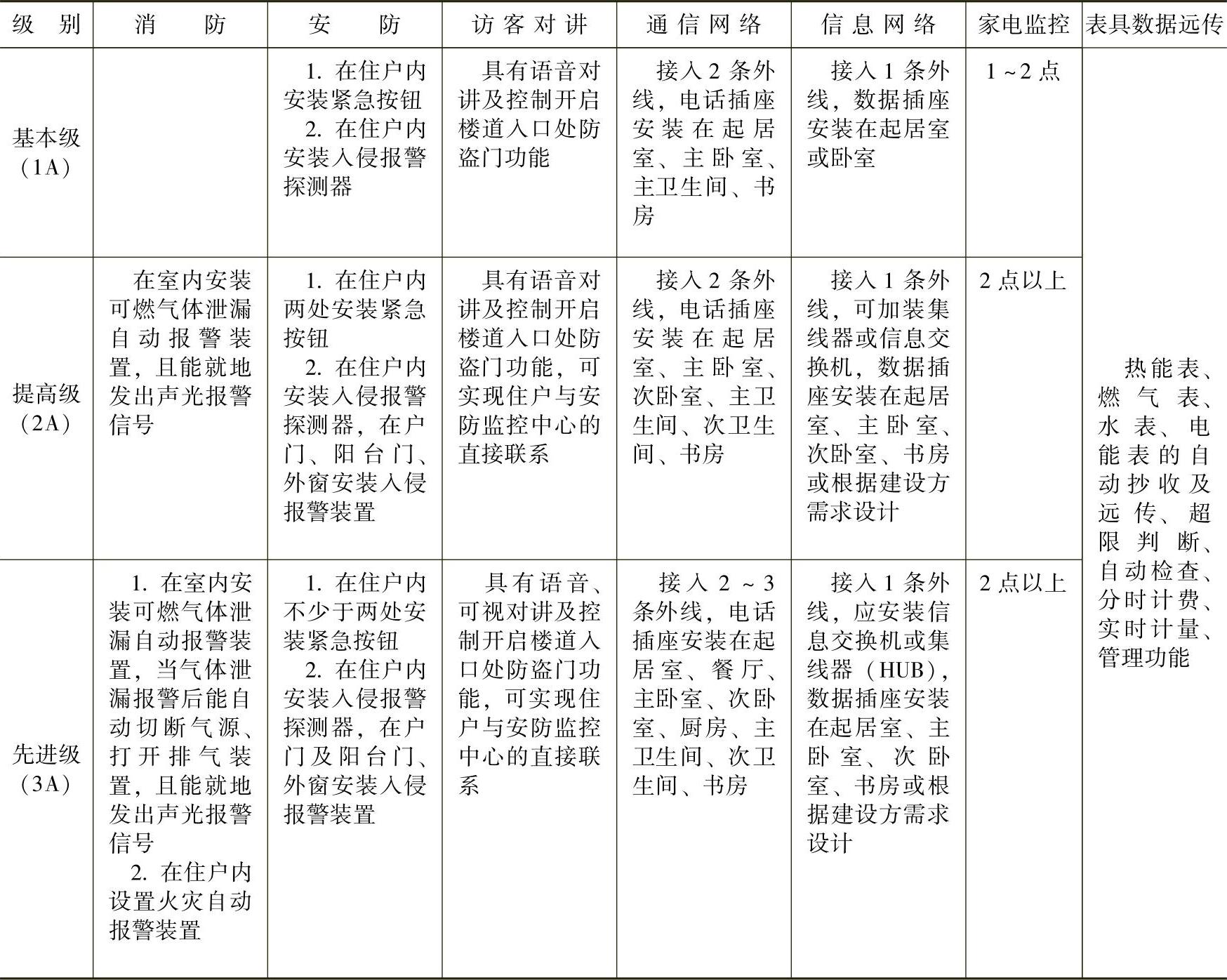

表1-10 家庭控制器的类型及功能

家庭控制器一般采用模块，以便用户可以根据需求选择不同的模块完成不同的功能。

（5）扩展功能 家庭控制器要有一定的扩展功能，考虑能适应今后发展的需要。

（6）可按用户的基本要求进行配置 应能根据用户提出有哪些被控设备及监视控制要求（功能要求）等因素，来对家庭控制器组成进行配置，包含模块种类的选择和各种模块数量的选择。

3.微机自动监控系统元件选择说明

1）系统所用到的各类传感器、变送器、配电器、执行器、仪表装置、电气装置，可按本章相关内容选择。

2）微机及其配套设备元件、模块等可按系统要求及其功能进行选择，因篇幅的原因，不再赘述。
