电缆电视元件的选择是通过计算选择的,为了保证用户接收电平在57~83dBμV以内,通常是从天线频道接收场强往下,经混合器、放大器、分配器、分支器直到用户端,逐级计算,合理选择元件,进而保证每户电平在规定范围以内。现以一计算实例说明计算方法和元件选择方法。

例:某居民楼6层,层高为2.7m,距电视发射天线15km,试计算选择元件(见图1-9)。

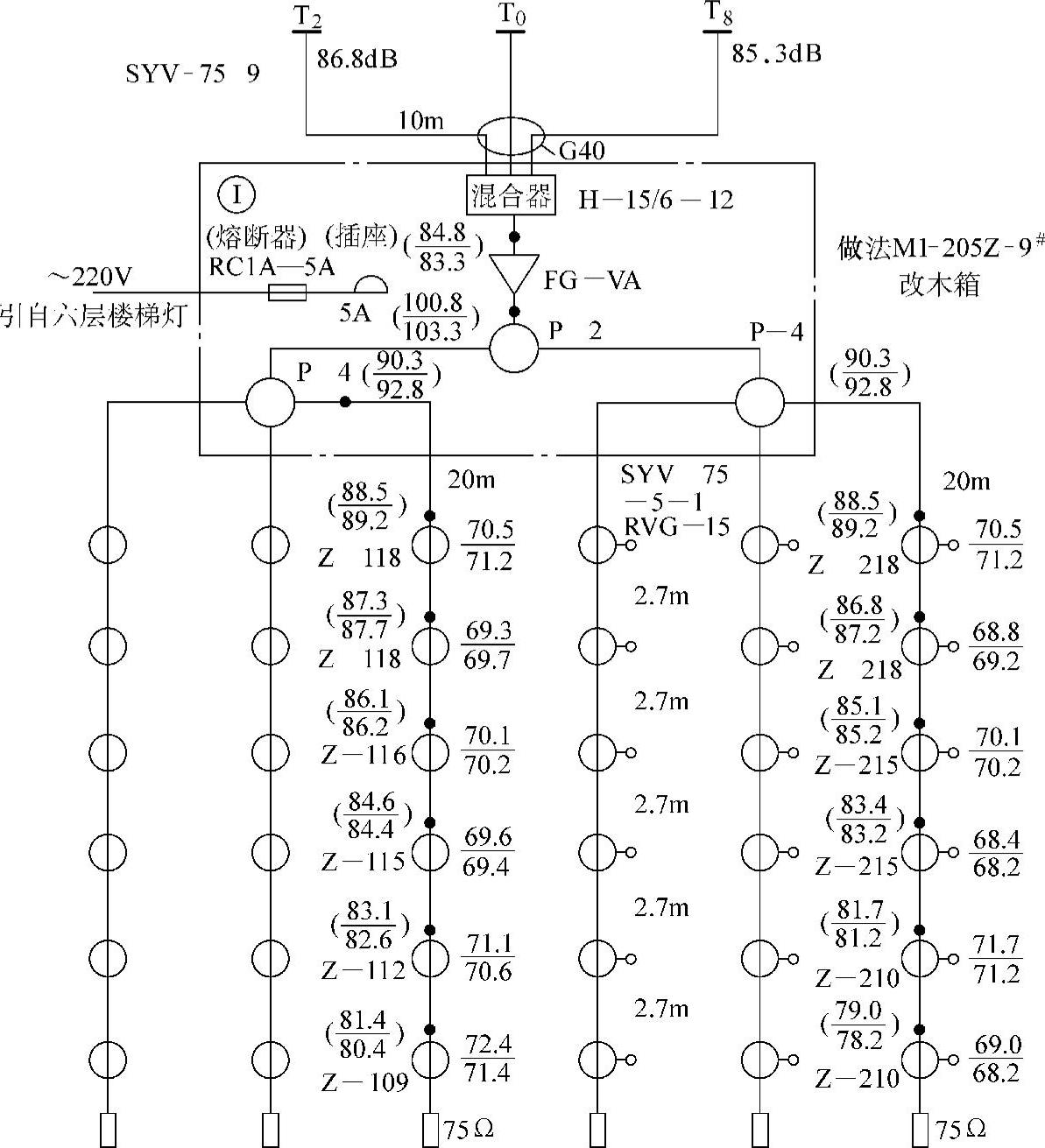

图1-9 共用天线电视系统图

采用分配器串接单元型式,元件用GT型,同轴电缆干线用SYV-75-9型,支线选SYV-75-5-1型。

1.前端计算

实测现场的场强值,低频二频道82dB,高频八频道90dB,天线可选T2、T8型,天线输出电平可按下式计算,即

UR=E+20lgλ/π+G-Lf-7 (1-4)

式中 UR——天线输出电平;

E——场强;

20lgλ/π——波长修正系数;

G——天线增益;

Lf——馈线损耗。

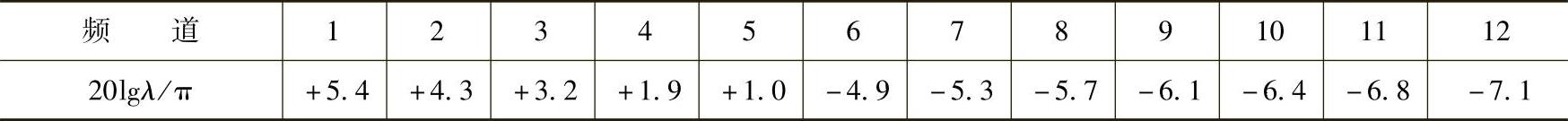

修正波长系数可按表1-8选取。

表1-8 波长修正系数 (单位:dB)


UR2=(82+4.3+8-10×0.05-7)dBμV=86.8dBμV

UR8=(90-5.7+9-10×0.1-7)dBμV=85.3dBμV

可选五频道混合器,经混合后的电平值为(通常将输出电平值写成分数形式,分子表示低频道输出电平,分母表示高频道输出电平)


混合后的电平偏低,加一级功率放大器,选用FGVA型,调整二频道增益为16dB,八频道增益为20dB,放大器输出电平值为


一般将前端设备的输出电平调整在90~100dB之间,如果天线输出电平较高,在95dBμV以上,前端就不必再放大了。

二分配器输出电平为(选P-2型)


四分配器输出电平为(选P-4型)


2.元件的计算选择

(1)六层的输入电平(以图1-9上右侧为例)


式中的0.09和0.18分别为低频和高频每米同轴电缆的损耗,单位为dB,20为前端箱到六层分支器的距离,单位为m。

(2)六层的输出电平(用户电平,选用Z-218型分支器)


(3)五层的输入电平


式中的2.7为层高,即六层分支器到五层分支器的距离,单位为m。

(4)五层的输出电平(用户电平,选用Z-218型分支器)


(5)四层的输入电平


(6)四层的输出电平(用户电平)选用Z-215型分支器


(7)三层的输入电平


(8)三层的输出电平(用户电平,选用Z-215型分支器)


(9)二层的输入电平


(10)二层的输出电平(用户电平,选用Z-210型分支器)


(11)一层的输入电平


(12)一层的输出电平(用户电平,选用Z-210型分支器)


将计算结果和选择元件的型号标注在系统图上。如果在计算过程中发现某点电平值较低(一般情况下输入电平低于70dB,输出电平即用户电平接近60dB),则说明该点的上一点电平已经低了。为了保证信号的正确传输,保证用户电平在70dB左右,则应在上一点和这点间加接线路延长放大器,计算方法和选择方法与天线放大器相同。

3.大系统的计算方法

如果系统较大,可将建筑平面图分成几个区域,每个区域最多不超过1000户,信号传输电平的计算同前,当电平降到一定数值时应在该点加设线路放大器,如图1-10(平面图)和图1-11(系统图)所示。

这里要说明几点,有线电视推广以来,由广电部门电缆输送的电视信号基本能满足接收电平的要求,只要将与其配套的调制器(分配器)按要求安装,即可收到很好的图像。其实有线电视就是一个系统很大的电缆电视传输系统,其系统元件选择基本相同,不同的是由广电部门将电视信号调好。
