今后的创建模型过程中,在上下文选项卡中经常会出现【修改】面板(主要是因为这个面板中的编辑工具使用频率较高),如图3-5所示。

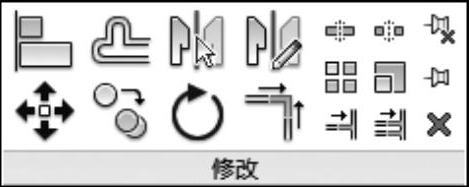

图3-5 常用修改工具

1)对齐按钮978-7-111-54895-9-Chapter03-23.jpg:快捷键AL,可以将图元(一个或多个)与选定的图元对齐。

2)偏移按钮978-7-111-54895-9-Chapter03-24.jpg:快捷键OF,通过设置参数框978-7-111-54895-9-Chapter03-25.jpg,可以将选定的图元复制或移动到长度的垂直方向上的指定距离处。

3)镜像-拾取轴按钮978-7-111-54895-9-Chapter03-26.jpg:快捷键MM,可以使用现有的线或边作为镜像轴,对称复制选定的图元,该命令如同CAD中的“Mirror”。

4)镜像-绘制轴按钮978-7-111-54895-9-Chapter03-27.jpg:快捷键DM,可以绘制一条临时线作为镜像轴,对称复制选定的图元。

5)移动按钮978-7-111-54895-9-Chapter03-28.jpg:快捷键MV,可以将选定的图元移动到指定位置。

6)复制按钮978-7-111-54895-9-Chapter03-29.jpg:快捷键CO,可以将选定的图元复制到指定位置。注意在面板下方的选项框978-7-111-54895-9-Chapter03-30.jpg中,勾选“约束”项只能垂直或水平复制,如同CAD中的“正交模式”;勾选“多个”则为多重复制。

7)旋转按钮978-7-111-54895-9-Chapter03-31.jpg:快捷键RO,可以将选定的图元绕指定位置旋转。

8)延伸-修剪为角按钮978-7-111-54895-9-Chapter03-32.jpg:快捷键TR,可以将选定的两个图元用修剪或延伸的方法使之相交,该命令如同CAD中的“Fillet”。(www.daowen.com)

9)修剪-延伸单个单元按钮978-7-111-54895-9-Chapter03-33.jpg:可以修剪或延伸一个图元到选定其他图元的边界。

10)修剪-延伸多个单元按钮978-7-111-54895-9-Chapter03-34.jpg:可以修剪或延伸多个图元到选定其他图元的边界。

11)删除按钮978-7-111-54895-9-Chapter03-35.jpg:快捷键DE,可以删除选定的图元,该命令如同CAD中的“Erase”,实际上,选中图元后直接按键盘上的Delete键也可以完成图元的删除。

12)阵列按钮978-7-111-54895-9-Chapter03-36.jpg:快捷键AR,可以将选定的图元沿直线方向或环向阵列,该命令如同CAD中的“Array”。

13)缩放按钮978-7-111-54895-9-Chapter03-37.jpg:快捷键RE,可以将选定的图元按比例放大或缩小,该命令如同CAD中的“Scale”。

14)拆分图元按钮978-7-111-54895-9-Chapter03-38.jpg:快捷键SL,可以将选定的图元拆成两部分,该命令如同CAD中的2D操作中的“Break”命令的打断于点,也类似于CAD中的3D操作中的“Slice”命令。

15)用间隙拆分图元按钮978-7-111-54895-9-Chapter03-39.jpg:可以通过参数框978-7-111-54895-9-Chapter03-40.jpg设置,将选定的图元拆成有一定间隙的两部分,该命令如同CAD中的2D操作中的“Break”命令的按距离打断。

16)锁定按钮978-7-111-54895-9-Chapter03-41.jpg:快捷键PN,可以将选定的图元锁定使其不能移动位置,但与其相连的其他图元移动时,被锁定的图元将随其他图元有所变化。

17)解锁按钮978-7-111-54895-9-Chapter03-42.jpg:快捷键UP,可以将锁定的图元解除锁定,使其可以移动位置。
