Revit2016建筑信息模型基础教程基本绘制工具

进入Revit界面,单击【建筑选项卡,再单击“墙”工具,在【修改|放置墙】上下文选项卡后出现【绘制】面板,其中的工具为基本绘制工具,如图3-1所示。

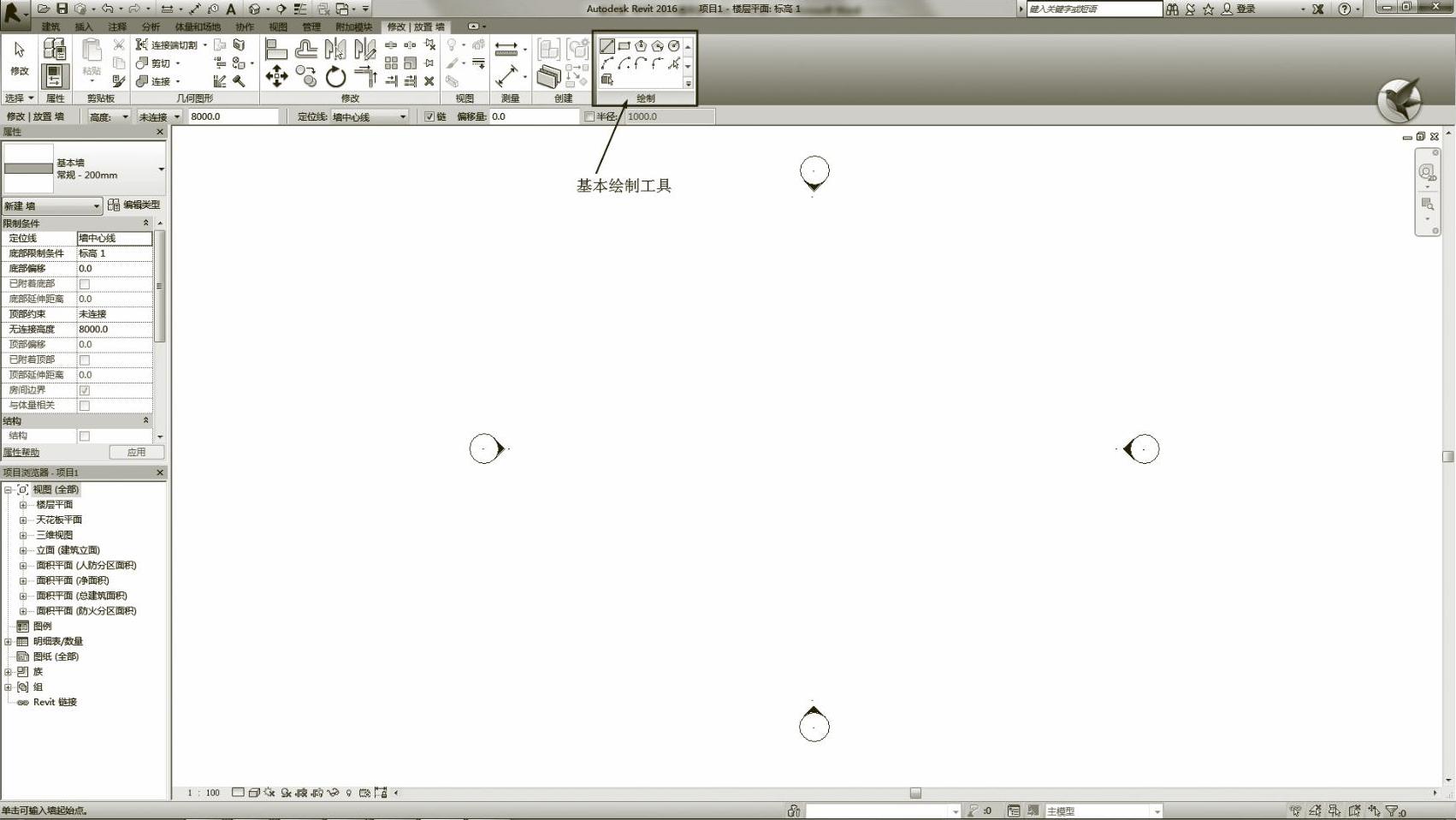

图3-1 基本绘制工具

面板中包括绘制直线按钮978-7-111-54895-9-Chapter03-2.jpg、绘制矩形按钮978-7-111-54895-9-Chapter03-3.jpg、绘制内接多边形按钮978-7-111-54895-9-Chapter03-4.jpg、绘制外切多边形按钮978-7-111-54895-9-Chapter03-5.jpg、绘制圆形按钮978-7-111-54895-9-Chapter03-6.jpg、绘制起点-终点-端点弧按钮978-7-111-54895-9-Chapter03-7.jpg、绘制圆心-端点弧按钮978-7-111-54895-9-Chapter03-8.jpg、绘制相切-端点弧按钮978-7-111-54895-9-Chapter03-9.jpg、绘制圆角弧按钮978-7-111-54895-9-Chapter03-10.jpg、拾取线按钮978-7-111-54895-9-Chapter03-11.jpg、拾取面按钮978-7-111-54895-9-Chapter03-12.jpg

其中使用拾取线按钮978-7-111-54895-9-Chapter03-13.jpg可以根据绘图区域中选定的墙、直线或边来创建一条直线;使用拾取面按钮978-7-111-54895-9-Chapter03-14.jpg可以借助体量或普通模型的面来创建构件;而其他按钮的操作如同CAD,非常简单,在此就再一一赘述。

注意:选定工具后,在面板下方会出现一个参数设置框,如图3-2所示。


图3-2 参数设置框

1)可以直接在数据框内填写数据来确定创建构件的高度(上图中是4000.0,表示构件高度为4000mm);也可以单击978-7-111-54895-9-Chapter03-16.jpg中的小黑三角,在下拉框中选择标高来确定构件的位置(如图3-3所示,表示构件将从当前的“标高1”创建到“标高2”)。(www.daowen.com)

关于标高的设置将在以后章节中讲述。

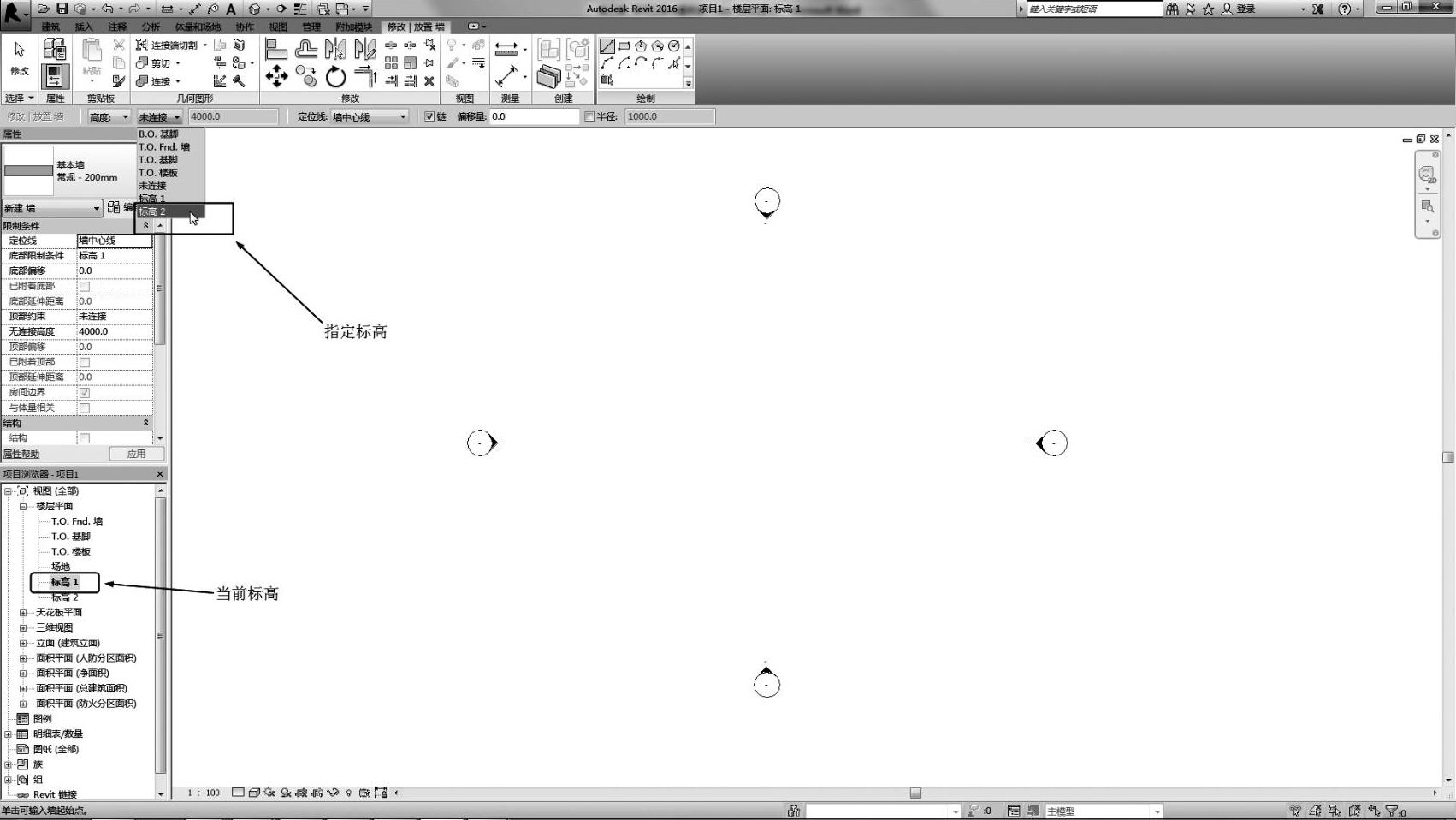

图3-3 选择标高

2)其中的978-7-111-54895-9-Chapter03-18.jpg选项,主要确定定位线在构件的哪个位置,对墙体而言,有多个选项,如图3-4所示。

3)特别要注意的是,其中的978-7-111-54895-9-Chapter03-19.jpg选项,如果勾选表示可以连续绘制,若不勾选(将其中的“√”去掉)则表示不连续绘制。

4)其中的978-7-111-54895-9-Chapter03-20.jpg选项,可以确定创建的构件位置与鼠标指定点位置的偏移量。比如定位线确定为“墙中心线”,偏移量如果设定为“300”时,用直线来创建墙体,则在绘图区域用鼠标确定两个点后,所创建墙体的中心线将与鼠标所定点位产生偏移,偏移距离为300mm。

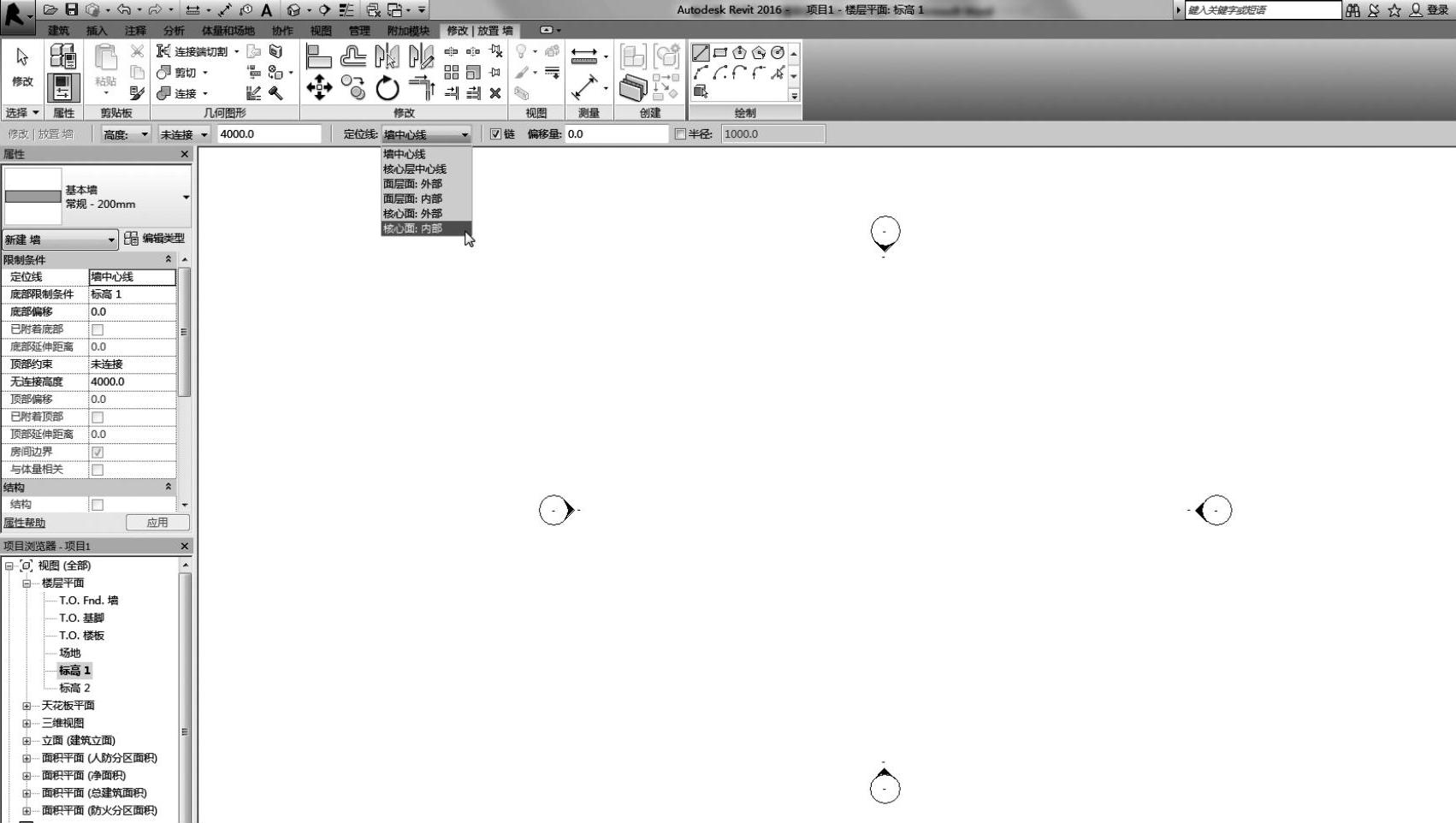

图3-4 确定构件的定位线位置
