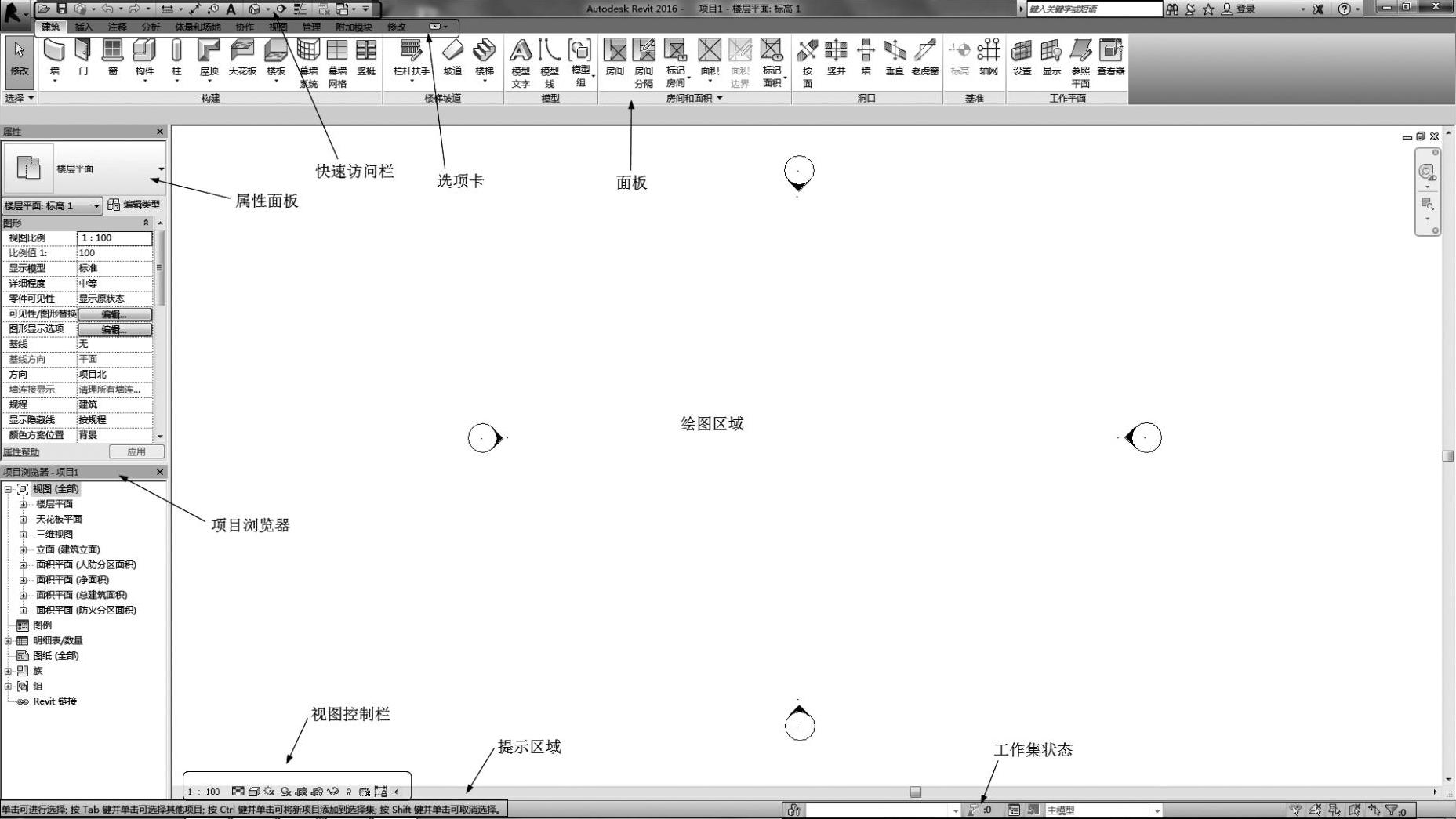

选择“项目”中的“构造样板”或者“建筑样板”项后，进入Revit界面，如图2-5所示。

图2-5 Revit界面

Revit自2010版后使用Ribbon工作界面，不再以传统的菜单和工具栏为主，而是按任务和流程，将软件的各功能组织在不同的选项卡和面板当中。用鼠标单击选项卡，可以进行选项卡的功能切换，而每个选项卡又包含由相应工具组成的面板，单击面板上的工具名称就可以使用该工具。

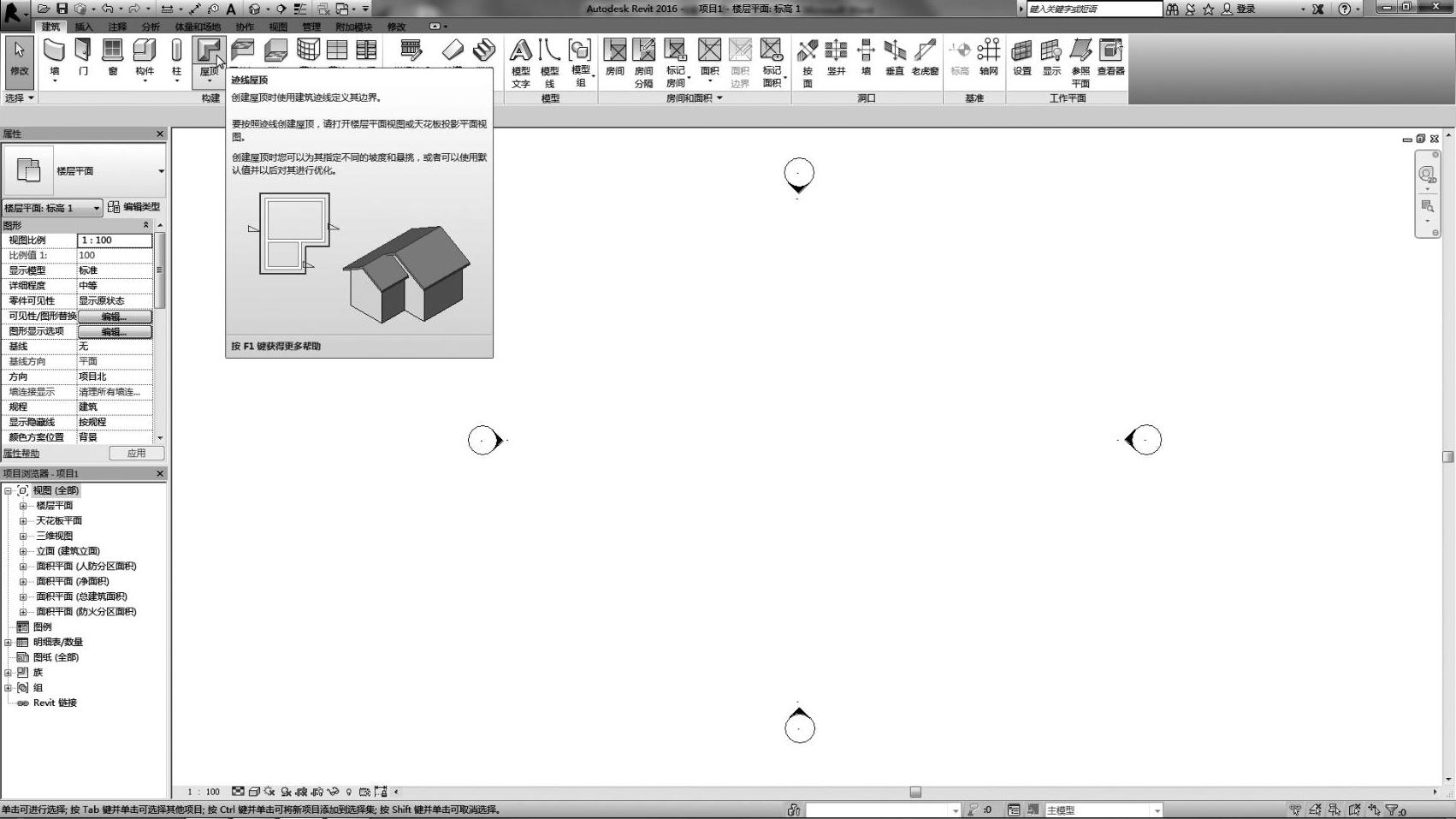

另外，移动鼠标指向面板上的工具图标并稍作停留，软件就会弹出该工具的使用说明窗口，以方便用户直观地了解该工具的使用方法，Revit工具弹窗如图2-6所示。

1.应用程序菜单

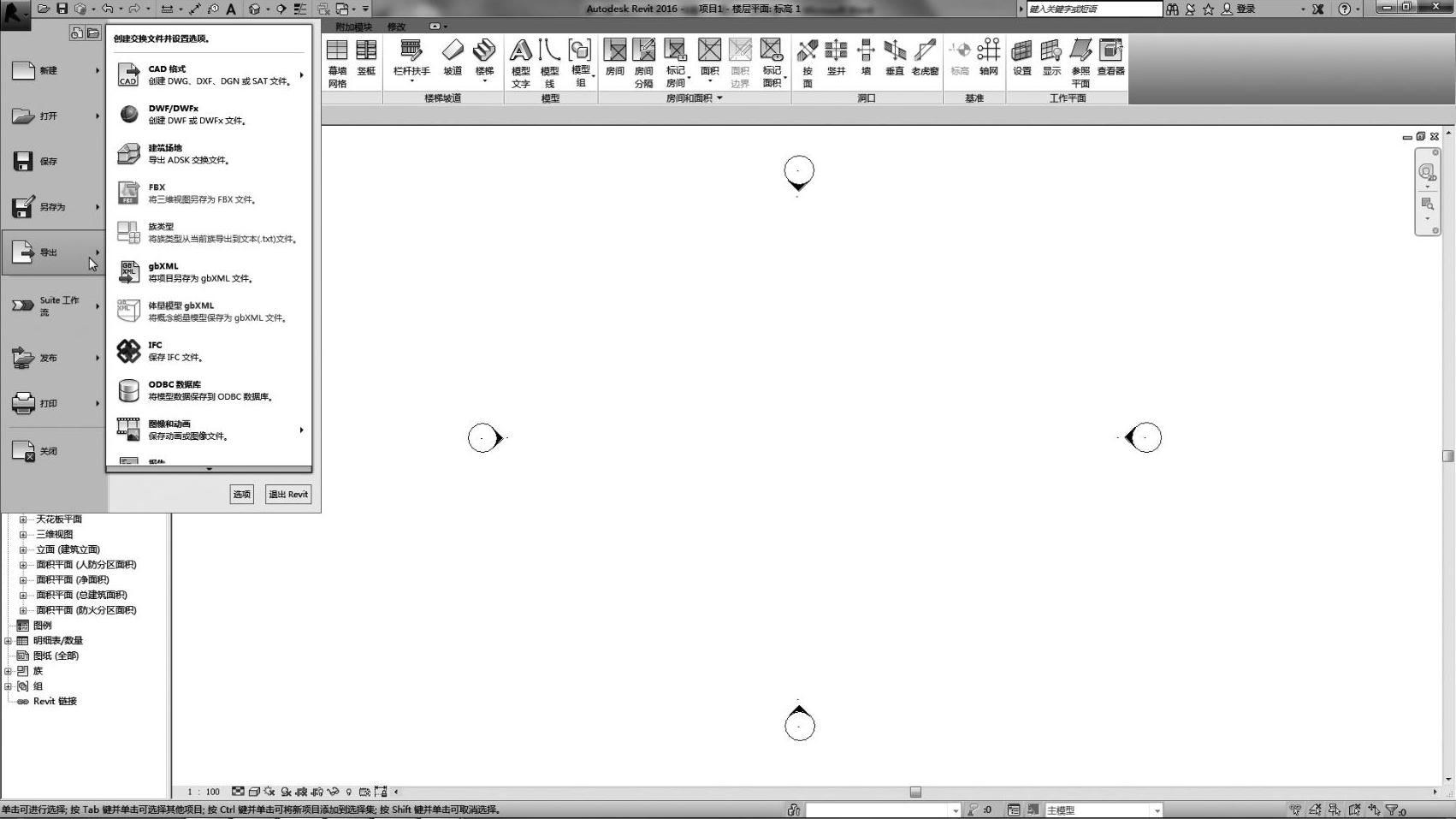

应用程序菜单主要是提供对常用文件操作的访问，如“新建”“保存”“导出”“发布”等，单击左上角的按钮可以打开应用程序菜单，然后移动鼠标，进行相应菜单选择，如图2-7所示。

图2-6 Revit工具弹窗

图2-7 打开应用程序菜单

2.快速访问工具栏

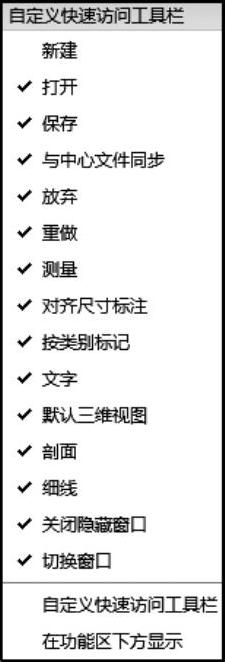

单击后面的按钮，在弹出的工具列表中进行勾选，就可以进行快速访问工具栏的自定义，如图2-8所示。

图2-8 自定义快速访问工具栏

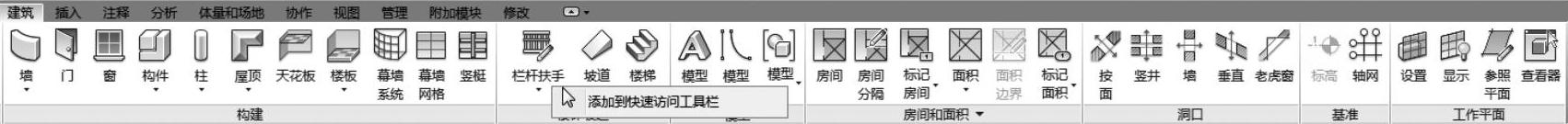

此外，可以在面板中移动鼠标对准相应工具后单击鼠标右键，在弹出的快捷菜单中选择“添加到快速访问工具栏”，该工具将会添加到快速访问工具栏的右侧，如图2-9所示。

图2-9 向快速访问工具栏中添加工具

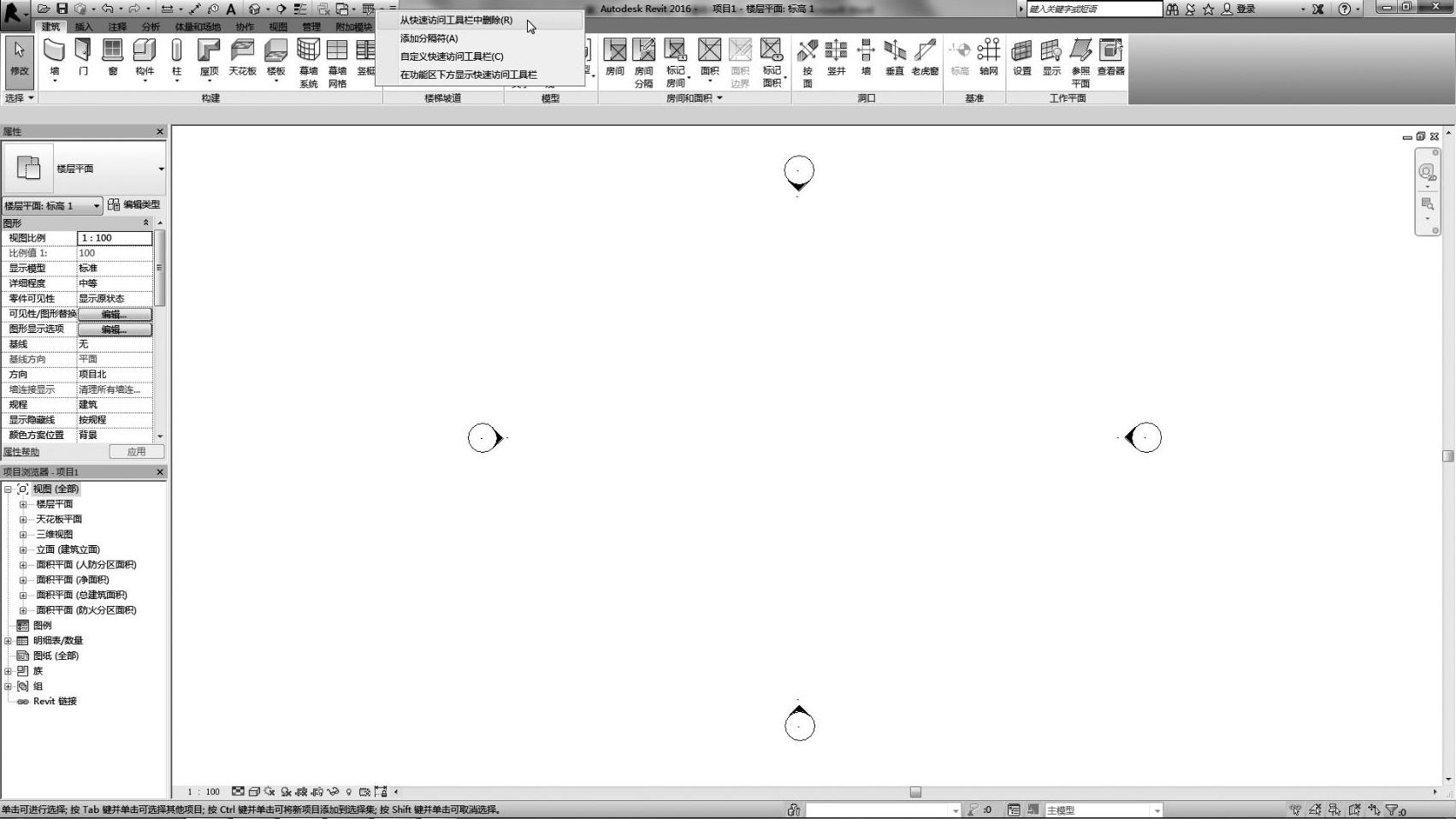

同样，移动鼠标对准快速访问工具栏中相应工具后单击鼠标右键，在弹出的快捷菜单中选“从快速访问工具栏中删除”，则该工具将从快速访问工具栏中被删除，如图2-10所示。

图2-10 从快速访问工具栏中删除工具

使用这种方法可以快捷地使用一些常用工具，对不熟悉界面和快捷键的用户较方便。

3.选项卡

Ribbon界面中收藏了众多含有命令按钮和图示的面板，它把面板组织成一组“标签”，并将该“标签”加以命名，即为Revit中的选项卡。

当前Revit界面中含有【建筑】【插入】【注释】【分析】【体量和场地】【协作】【视图】【管理】【附加模块】【修改】等（因已经将结构和系统勾选掉，所以未显示【结构】和【系统】两个选项卡），分别如图2-11～图2-20所示。

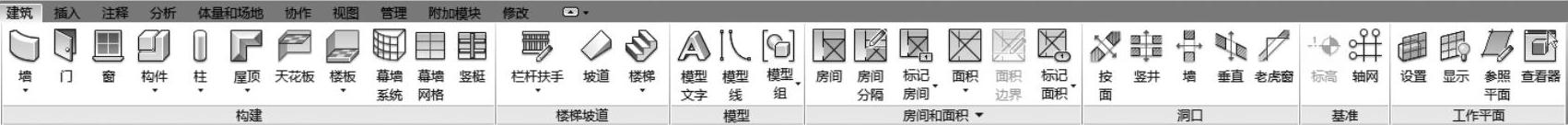

图2-11 【建筑】选项卡

图2-12 【插入】选项卡

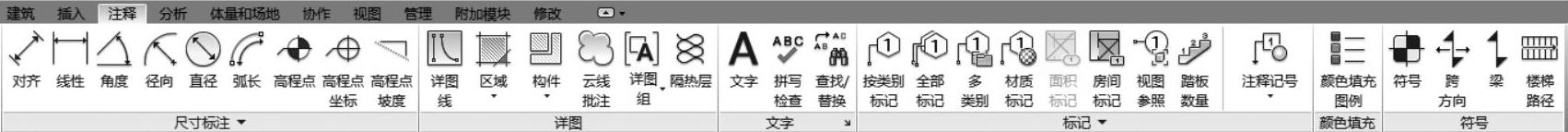

图2-13 【注释】选项卡

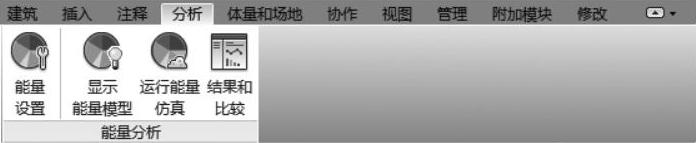

图2-14 【分析】选项卡

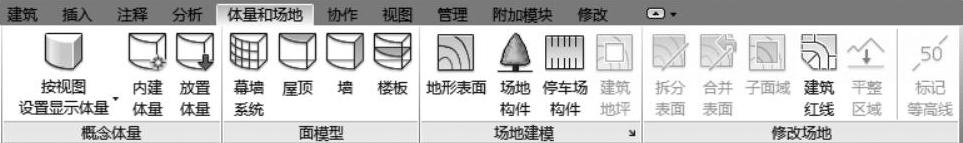

图2-15 【体量和场地】选项卡

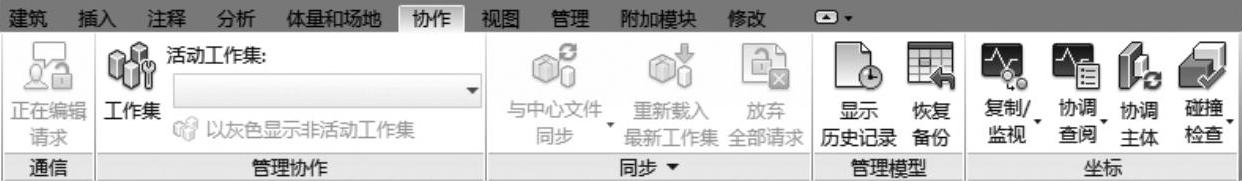

图2-16 【协作】选项卡

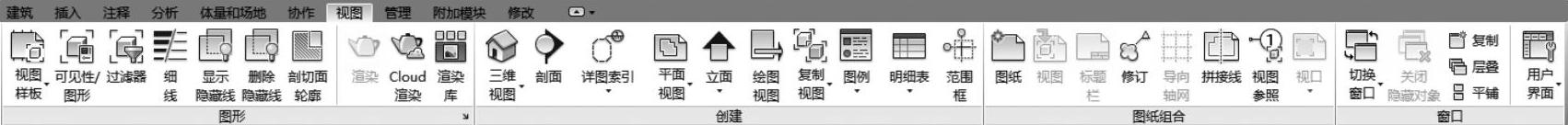

图2-17 【视图】选项卡

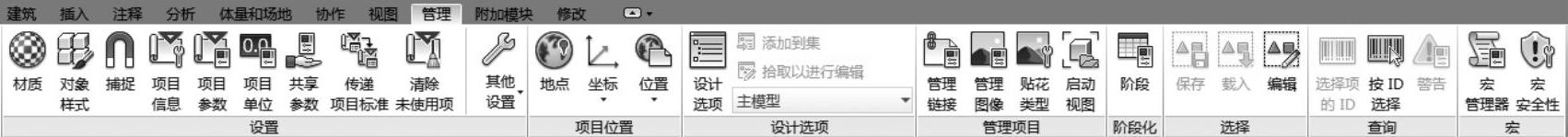

图2-18 【管理】选项卡

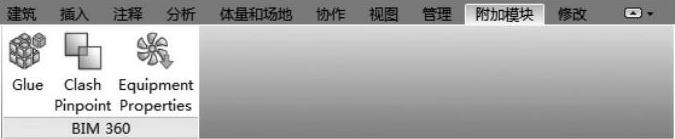

图2-19 【附加模块】选项卡(www.daowen.com)

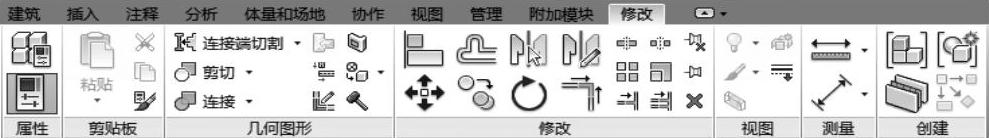

图2-20 【修改】选项卡

在选项卡中，有部分工具图标下方有一个小黑三角，表示该工具有复选项，单击该小黑三角可以选择该类的另外工具，如图2-21所示。

图2-21 在选项卡中选择复选项工具

另外，单击后面的按钮，可以将选项卡的面板最小化，再单击该按钮，又可以取消面板最小化。

4.上下文选项卡

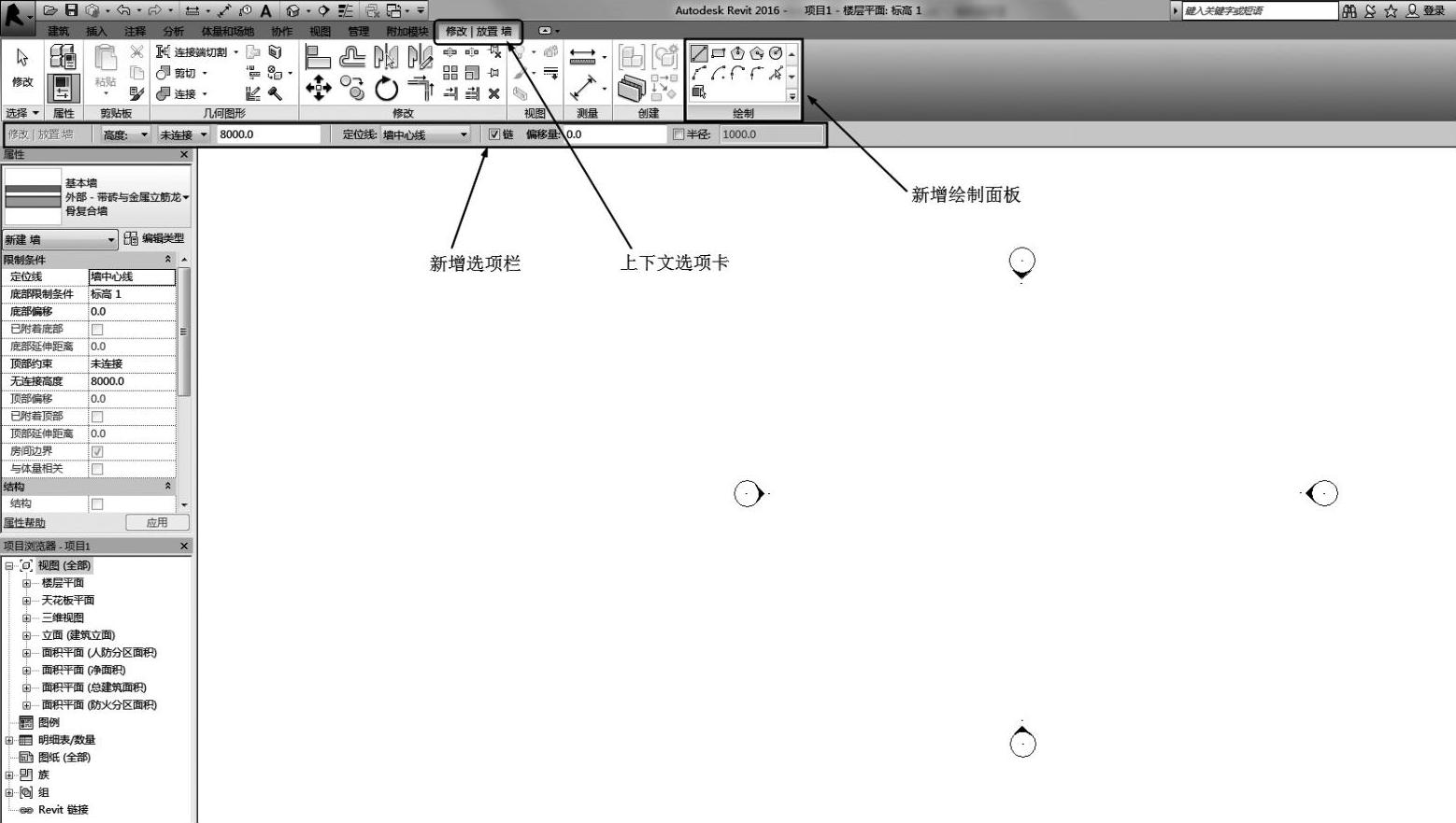

当单击面板中的某些工具或者选择绘图区域已经绘制的图元时，Revit会增加一个“上下文选项卡”，在其中将包含与该工具或图元有上下文关联的工具。例如单击【建筑】选项卡中的“墙”工具时，会出现【修改|放置墙】选项卡（图2-22）。

图2-22 【修改|放置墙】选项卡

该选项卡面板中，除了包含【修改】选项卡中的【属性】【几何图形】【修改】【视图】【测量】【创建】面板外（该部分面板为灰色），在其右侧还增加了【绘制】面板（该部分为绿色），选择绘制面板中的直线、弧线等工具后，即可进行直线墙、弧线墙的绘制。

另外，在面板下部还增加了选项栏，用于创建构件时的相应设置。

5.视图控制栏

在绘图区域的右下角有一组按钮，主要用于设置视图模式，称为视图控制栏。

1）比例设置按钮：单击该按钮可以选择当前视图显示比例。

2）精细度按钮：单击该按钮可以选择当前视图显示精细度，包括粗略、中等、精细三个选项。

3）视觉样式按钮：单击该按钮可以选择当前视图的视觉样式，包含线框、隐藏线、着色、一致的颜色、真实、光线追踪等，该按钮类似于CAD中的Shademode命令。

4）打开/关闭日光路径按钮：单击该按钮开启或关闭项目所在区位的日光路径。

5）打开/关闭阴影按钮：单击该按钮打开和关闭阴影效果。

6）裁剪视图按钮：单击该按钮选择裁剪和不裁剪当前视图。

7）显示裁剪区域按钮：单击该按钮可以将当前视图的裁剪区域显示或关闭。

8）临时隐藏/隔离按钮：单击该按钮可以将所选择的图元临时隐藏或隔离。这个按钮在建模过程中非常好用，可以将选择的图元隐藏，编辑剩下的图元；还可以将选择的图元隔离，而隐藏剩下的图元，这样就可以单独编辑被隔离的图元了。完成后点击该按钮中的“重设临时隐藏/隔离”选项即可。

9）显示隐藏图元按钮：单击该按钮可以显示被隐藏的图元。注意，前面临时隐藏和隔离后的对象，如果没有及时进行“重设临时隐藏/隔离”时，可以单击该按钮显示被隐藏的对象，在选择被隐藏的对象后单击“上下文选项卡”中的“取消隐藏图元”按钮，就可以将所选择对象的隐藏设置取消。

10）启用临时视图属性按钮：单击该按钮可以启用临时视图属性和样板，这一项目前应用不多，仅限于未对视图属性和样板设置的情况使用。

11）显示约束按钮：单击该按钮可以显示和关闭当前视图各图元的约束关系。

6.选项过滤器

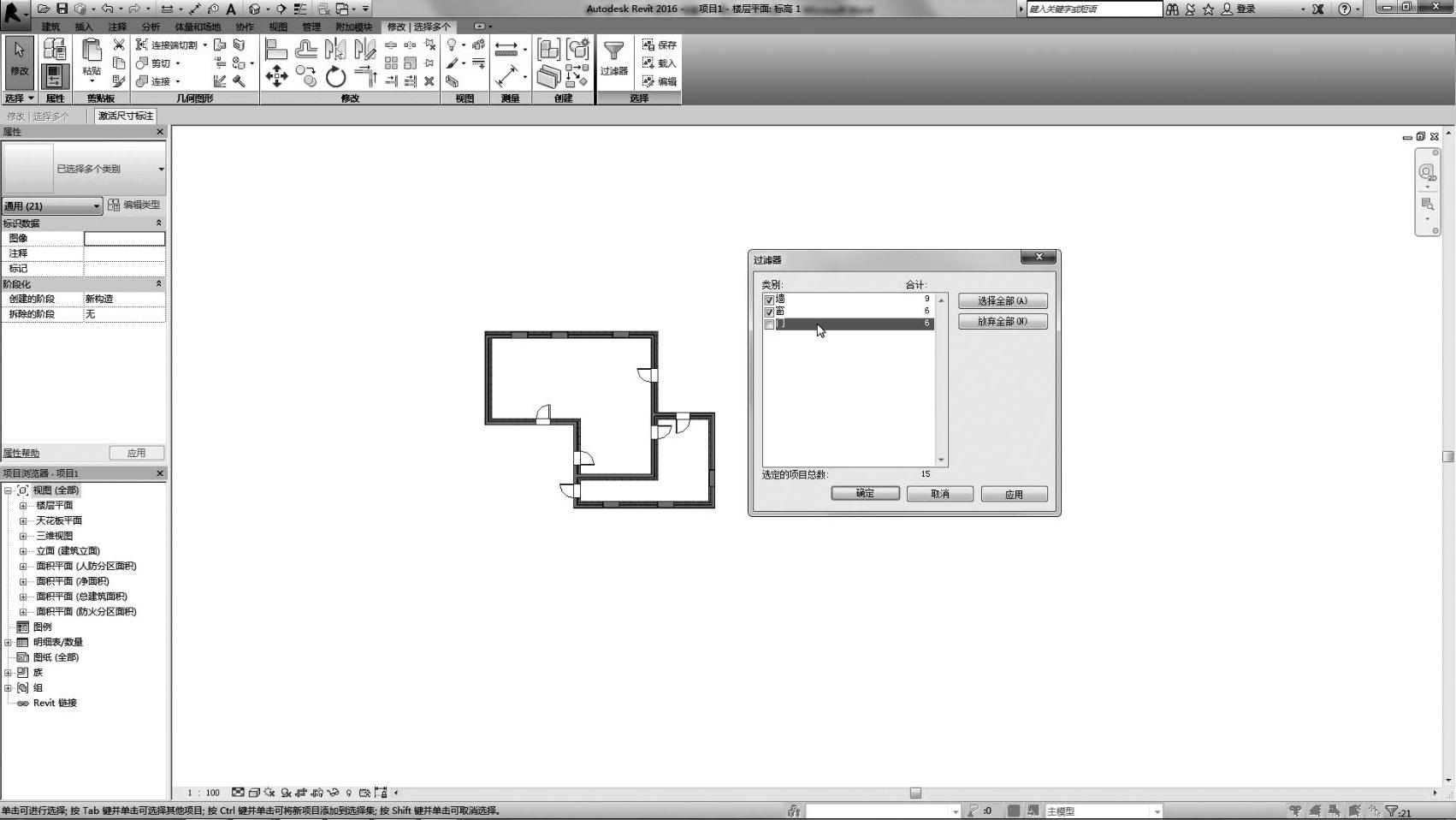

在界面的左下角有一个按钮，在建模时也非常有用。有时需要选择某一类图元而该图元比较多时，可以利用鼠标框选所有图元，然后单击该按钮，在弹出的【过滤器】对话框中将多余图元勾选掉，然后单击按钮，就可以选中需要的图元，如图2-23所示。

图2-23 利用【过滤器】选择图元

7.属性

Revit中，大多数图元都具有两组属性，用于控制其外观和行为。

（1）实例属性 实例属性应用于项目中的某种族类型的单个图元。实例属性往往会随图元在建筑或项目中位置的不同而不同。修改实例属性仅影响选定的图元或要放置的图元，即使该项目包含同一类型的图元，也不会被修改。【属性】对话框如图2-24所示。

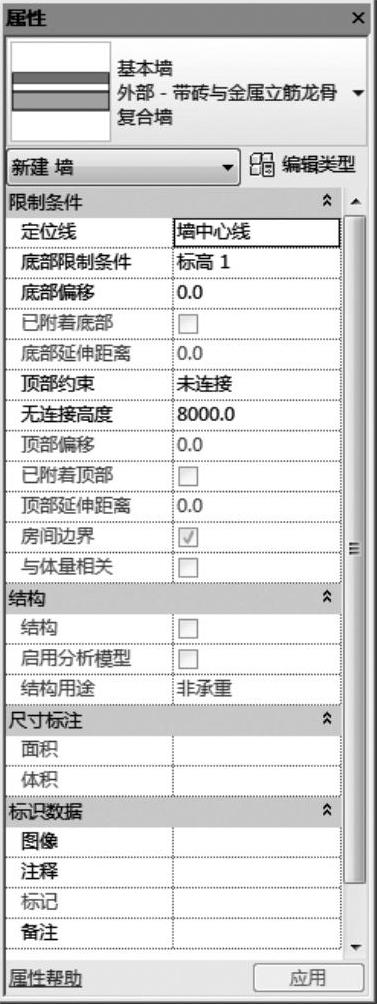

图2-24 【属性】对话框

（2）类型属性 类型属性是族中许多图元的公共属性。在【属性】对话框中单击按钮，会弹出如图2-25所示的【类型属性】对话框。

图2-25 【类型属性】对话框

修改类型属性会影响项目中族的所有实例（各个图元）和任何将要在项目中放置的实例。因此，在该对话框中进行相关属性的改动，会影响到该类图元的属性，尽管之前我们仅仅选定了某一图元。这一点对于初学者一定要牢记。

8.项目浏览器

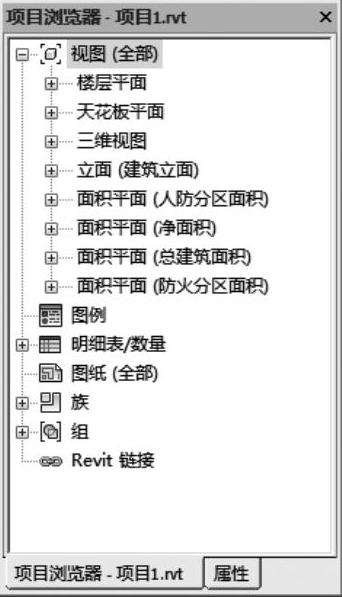

通过【项目浏览器】（图2-26），可以快速浏览项目中的各个选项，如楼层平面、立面等。

图2-26 【项目浏览器】对话框
