BIM模型深度教程-Revit 2016建筑信息模型基础教程

(1)LOD标准 模型的细致程度,英文称为Level of Details,也称为Levelof Development。描述了一个BIM模型构件单元从最低级的近似概念化的程度发展到最高级的演示级精度的步骤。美国建筑协会(AIA)为了规范BIM参与各方及项目各阶段的界限,在2008年定义了LOD的概念。

从概念设计到竣工设计,LOD被定义为五个等级,但为了给未来可能会插入的等级预留空间,定义LOD为100~500,见表1-4。

表1-4 LOD等级


应用时,需结合项目的不同阶段以及项目的具体目的来确定LOD的等级,根据不同等级所概括的模型精度要求来确定建模精度。但在实际应用中,根据项目具体目的不同,也不能生搬硬套,可以进行适度的调整。

(2)上海标准 根据《上海市建筑BIM建模深度和收费标准》(讨论稿),BIM模型建模深度可分为L1~L4四个等级,分别为概念级、方案级、设计级、施工级。

(3)北京标准 《民用建筑信息模型设计标准导读》(北京市地方标准DB11\T1069—2014)中有如下规定:

BIM模型深度是指模型中信息的详细程度;根据不同的设计专业,划分为建筑、结构、机电三类模型;模型深度分为几何和非几何两个信息维度;每个信息维度分为五个等级区间(即1.0、2.0、3.0、4.0、5.0)。

1)建筑专业BIM模型深度等级表

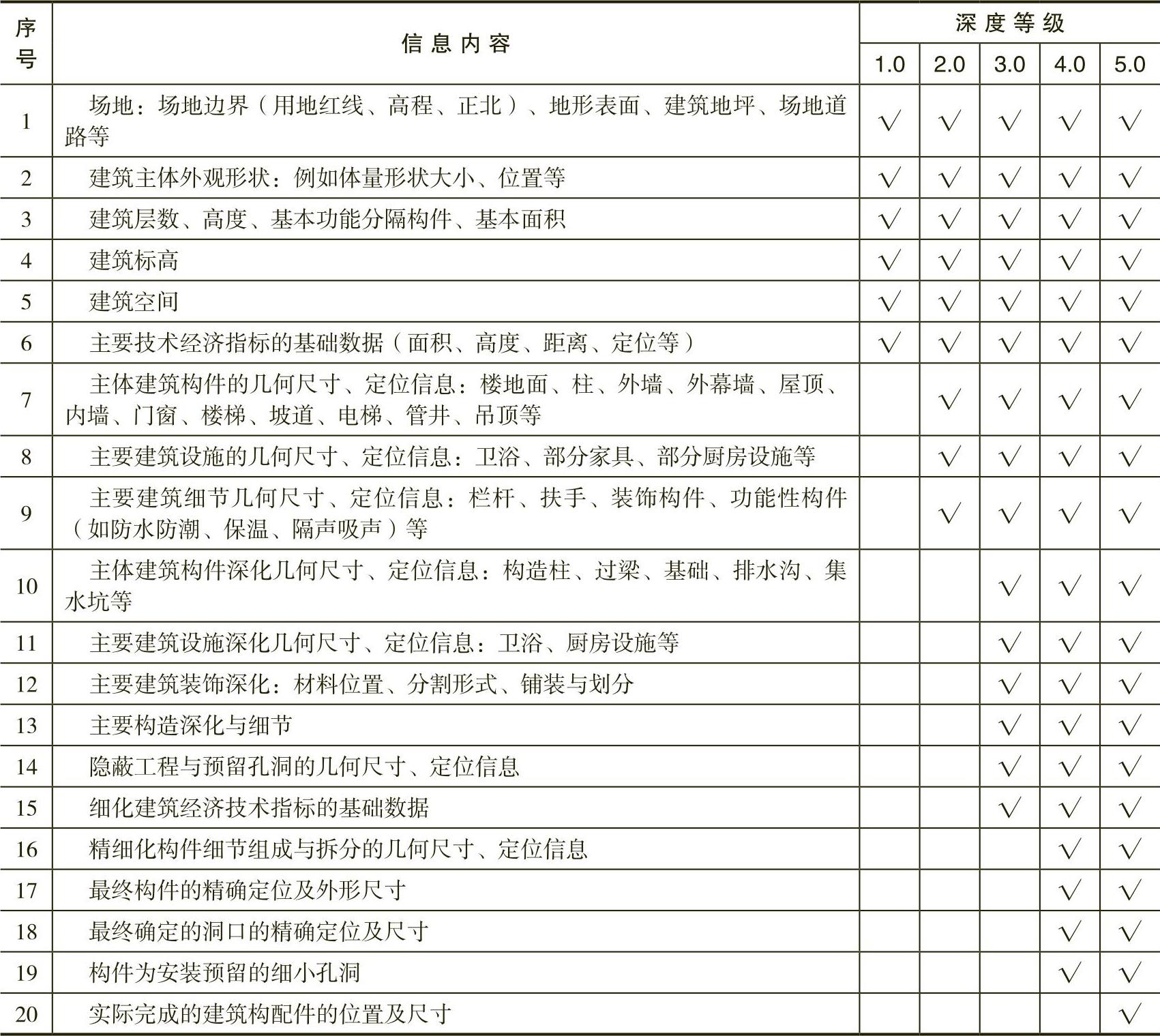

①建筑专业几何信息深度等级表见表1-5。

表1-5 建筑专业几何信息深度等级表


注:√表示应该具备的选项。

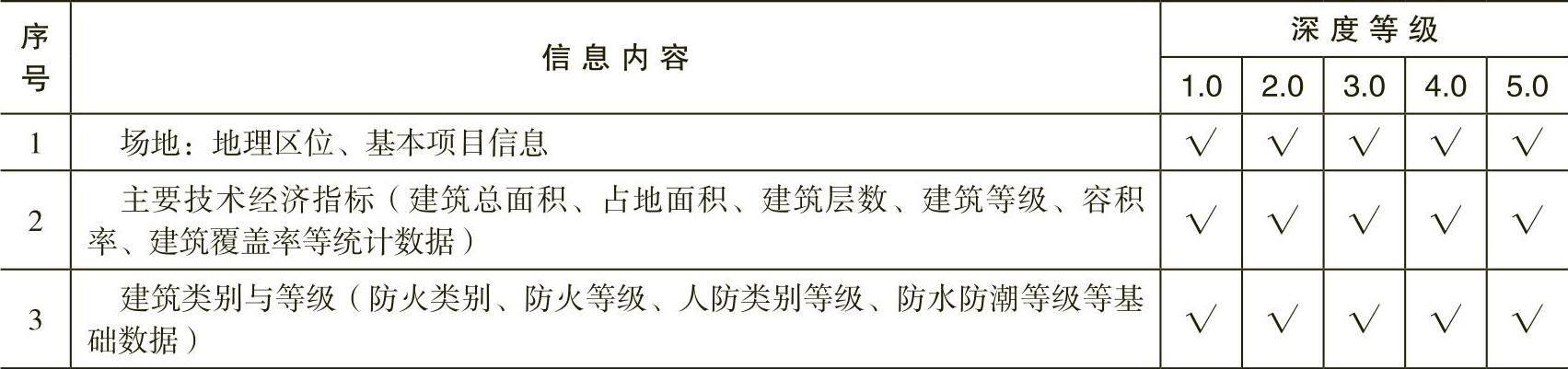

②建筑专业非几何信息深度等级表见表1-6。

表1-6 建筑专业非几何信息深度等级表


(续)


注:√表示应该具备的选项。

2)结构专业BIM模型深度等级表

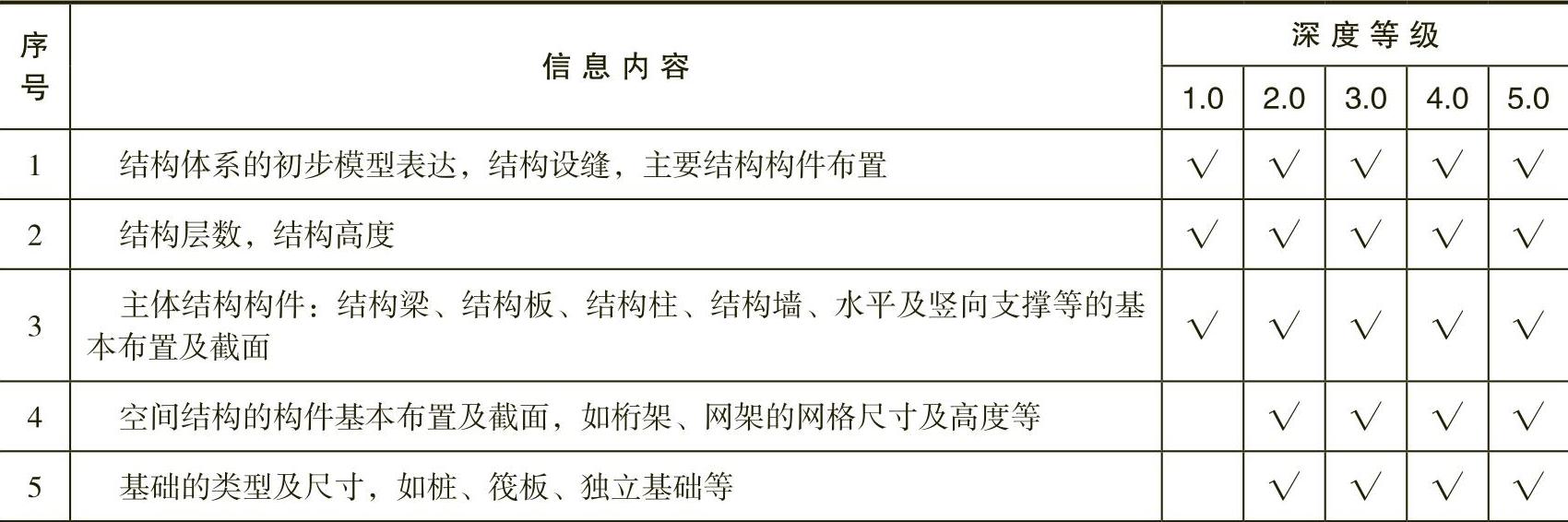

①结构专业几何信息深度等级表见表1-7。

表1-7 结构专业几何信息深度等级表


(续)


注:√表示应该具备的选项。

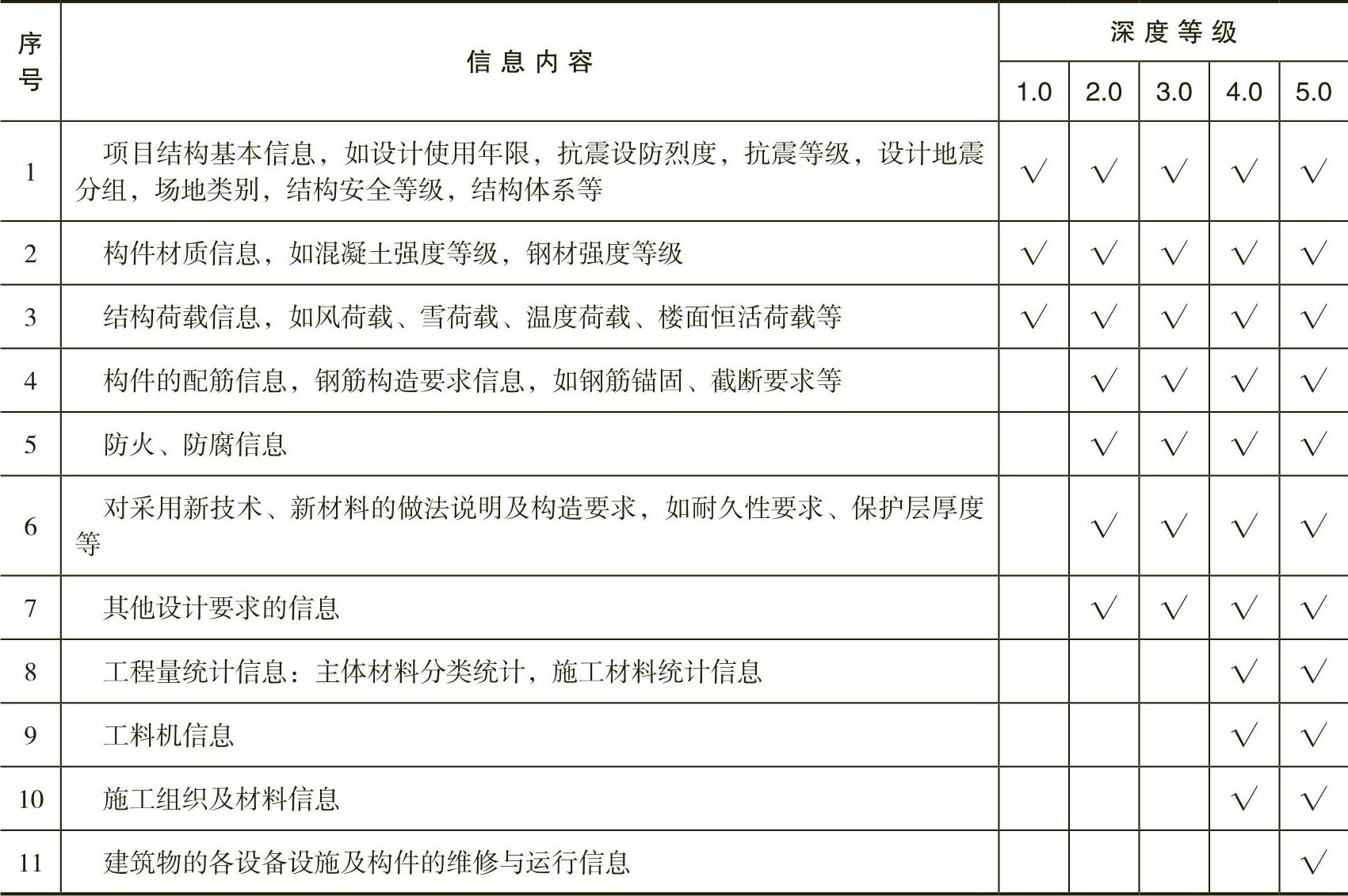

②结构专业非几何信息深度等级表见表1-8。

表1-8 结构专业非几何信息深度等级表


注:√表示应该具备的选项。

3)机电专业BIM模型深度等级表

①机电专业几何信息深度等级表见表1-9。

表1-9 机电专业几何信息深度等级表


注:√表示应该具备的选项。

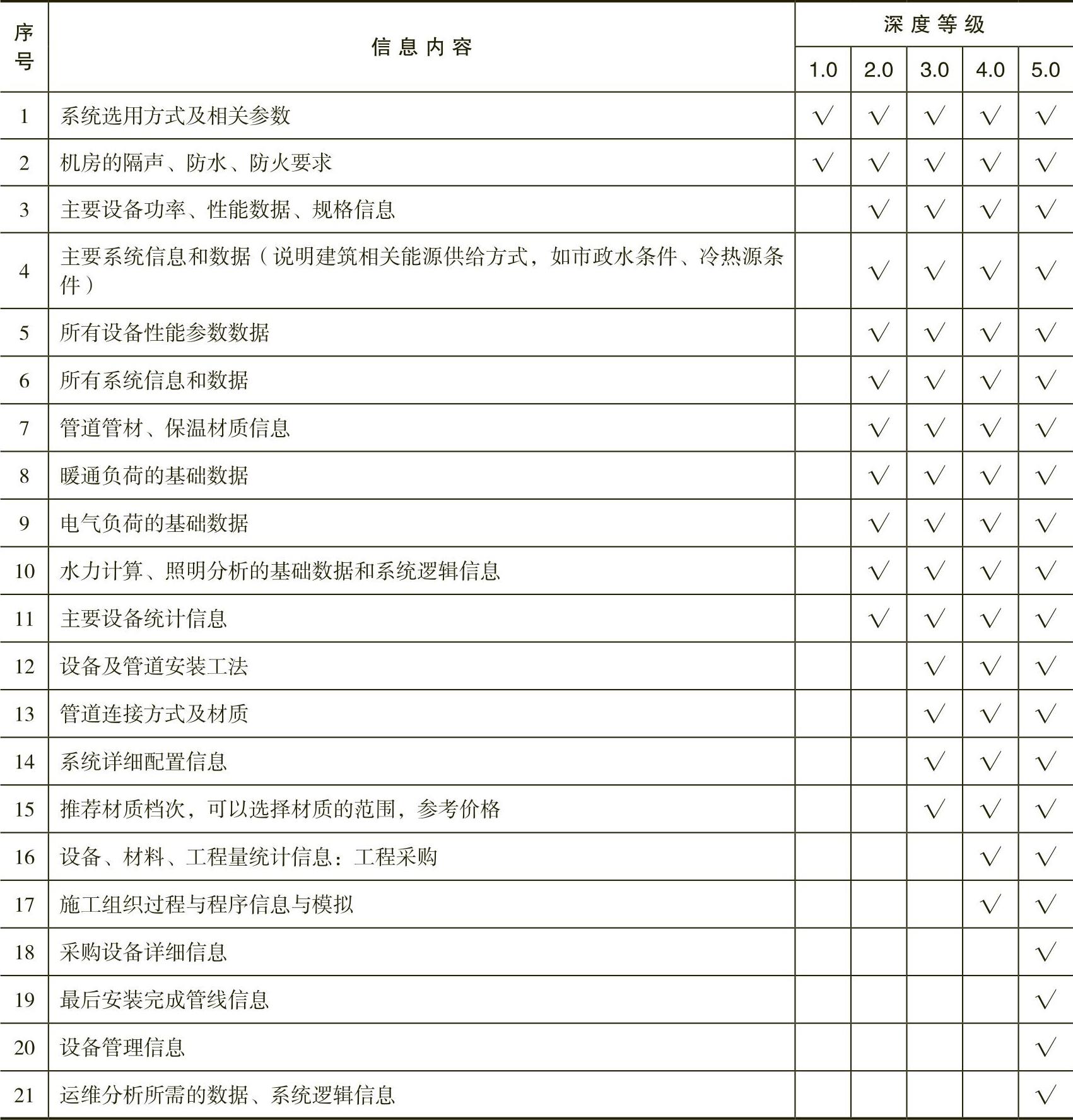

②机电专业非几何信息深度等级表见表1-10。

表1-10 机电专业非几何信息深度等级表


注:√表示应该具备的选项。

(4)其他 按照模型中所集成的信息的特征,还可以分为3D模型、4D模型、5D模型乃至nD模型等。

三维(3D):包含了工程项目所有的几何、物理、功能和性能信息。

四维(4D):是3D加上项目发展的时间,用来研究建筑可建性(可施工性)、施工计划安排以及优化任务和工作顺序。

五维(5D):是四维(4D)加上造价控制。

六维(6D):是五维(5D)加上性能分析应用,使得可以配合建筑方案的细化过程逐步深入,做出真正性能良好的建筑。
