电控燃油喷射系统分类及发动机结构原理

1)按汽油喷射系统的控制方法不同分类

分为机械控制式、电子控制式及机电混合控制式三种。

2)按喷射部位的不同分类

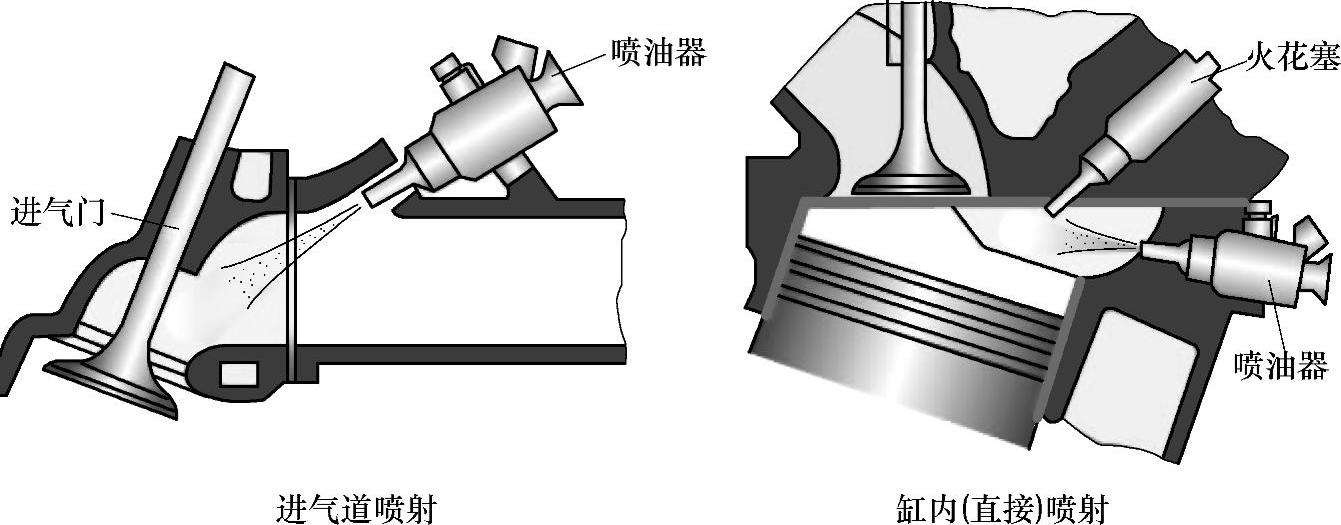

可分为缸内喷射和缸外喷射两种,如图8-1所示。


图8-1 缸外(进气道)喷射和缸内(直接)喷射

①缸内喷射是通过安装在气缸盖上的喷油器,将汽油直接喷入气缸内。这种喷射系统需要较高的喷射压力,约3~5MPa,因而喷油器的结构和布置都比较复杂,目前极少应用。

②缸外喷射系统是将喷油器安装在进气管或进气歧管上,以0.20~0.35MPa的喷射压力将汽油喷入进气管或进气道内。缸外喷射系统分进气管喷射和进气道喷射。进气管喷射系统的喷油器安装在节气门体上,而节气门体安装在进气歧管的上部,相当于化油器发动机安装化油器的位置。因此,进气管喷射又称节气门体喷射(TBI)。由于一台发动机只装有1或2个喷油器在节气门体上,所以又称这种喷射方式为单点喷射(SPI)。

3)根据喷油器安装位置的不同分类。

①缸内喷射:在压缩行程中将燃油直接喷入缸内。

②进气门前喷射:喷油器安装在各缸的进气门前,进行燃油喷射。

③节气门上方喷射:喷油器安装在节气门上方,采用单点喷射。

4)根据喷射部位的不同分类。

①多点喷射(MPI):将燃油喷射在每缸进气门的外侧,储存并蒸发,供发动机使用。

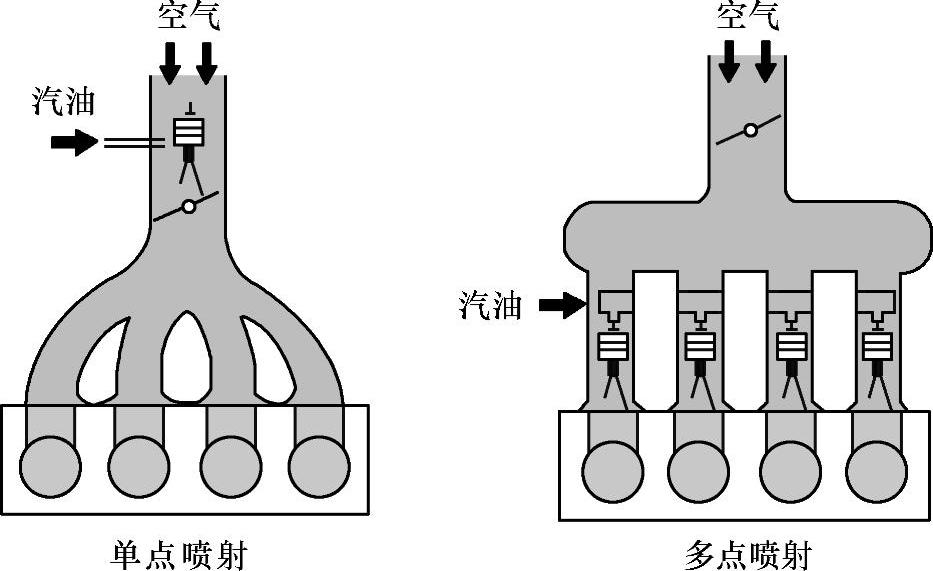

②单点喷射(SPI):将燃油喷射在节气门的前方,燃油喷入后随空气流入进气歧管内,再进入气缸。单点喷射与多点喷射如图8-2所示。

5)按喷射的连续性分类。(www.daowen.com)

将汽油喷射系统分为连续喷射式和间歇喷射式。

①连续喷射是指在发动机工作期间,喷油器连续不断地向进气道内喷油,且大部分汽油是在进气门关闭时喷射的。这种喷射方式大多用于机械控制式或机电混合控制式汽油喷射系统。


图8-2 单点喷射与多点喷射

②间歇式喷射是指在发动机工作期间,汽油被间歇地喷入进气道内。电控汽油喷射系统都采用间歇喷射方式。间歇喷射还可按各缸喷射时间分为同时喷射、分组喷射和按序喷射等三种形式。

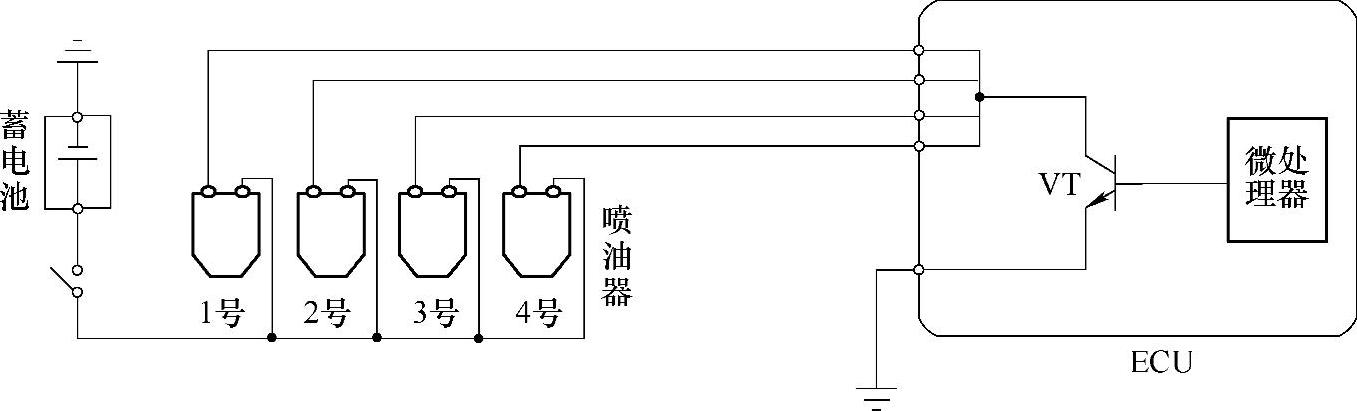

同时喷射:所有喷油器并联,同时喷油。两次喷完一个循环的供油量,如图8-3所示。


图8-3 同时喷射

分组喷射:将气缸分为两组,所需燃油一次喷完,如图8-4所示。


图8-4 分组喷射

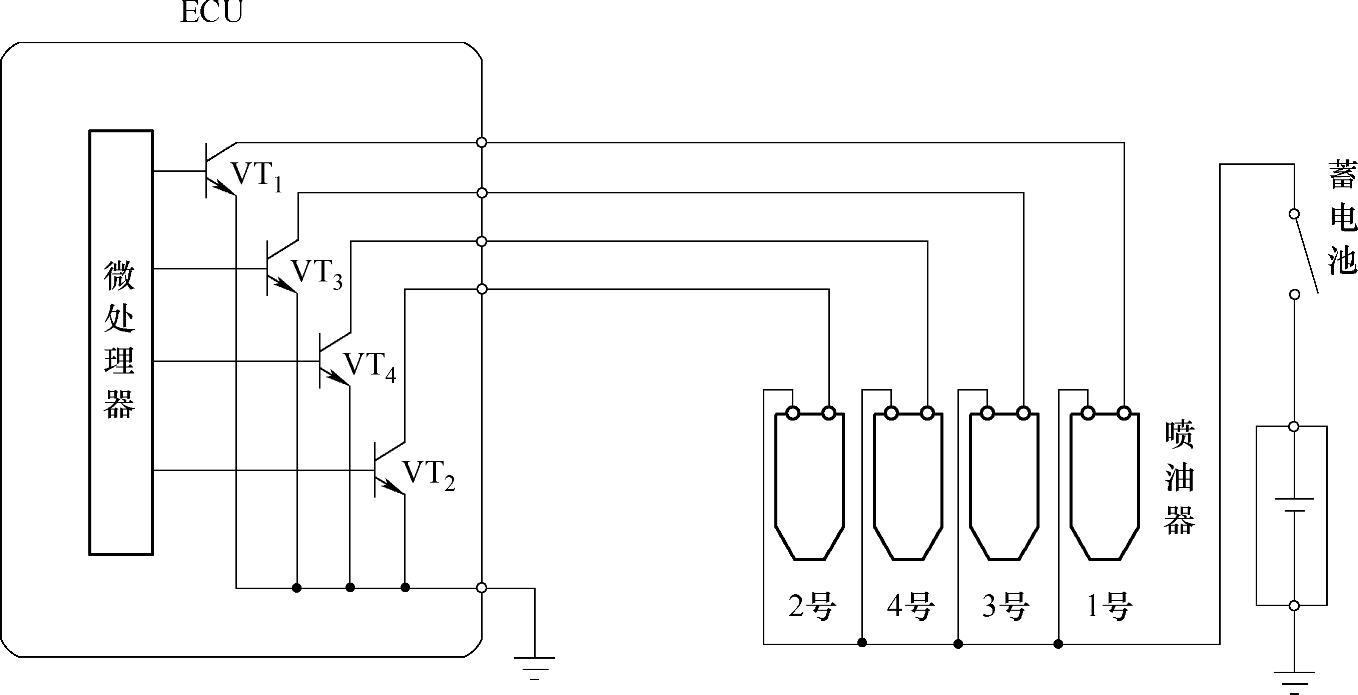

顺序喷射:按各缸的进气顺序间歇喷油,如图8-5所示。


图8-5 顺序喷射
