(1)曲轴轴承的结构


图2-83 检查曲轴轴向间隙

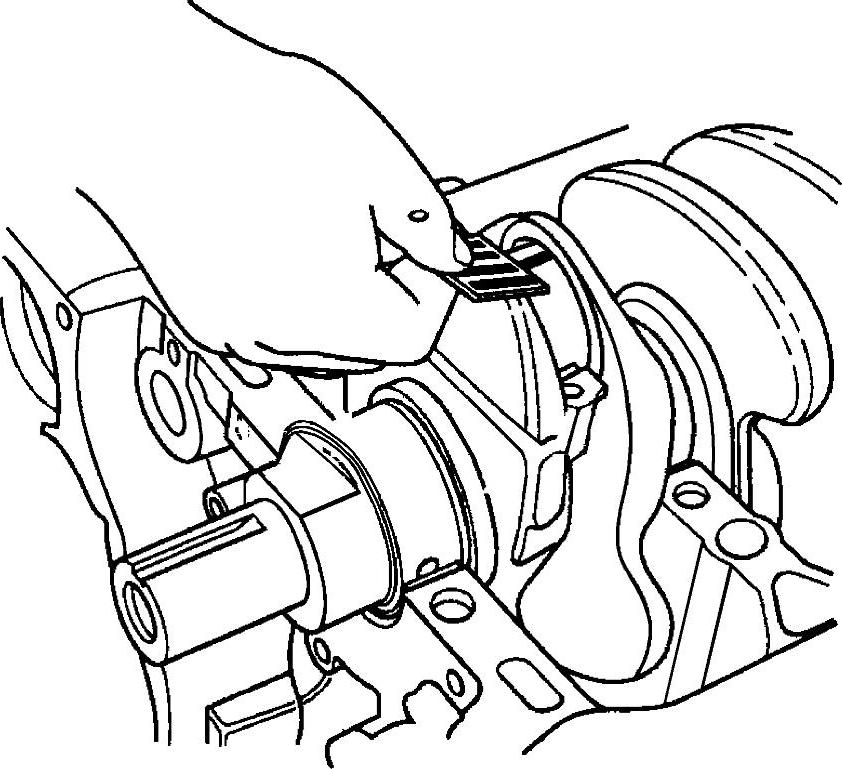

图2-84 用塞尺检查曲轴轴向间隙

曲轴主轴承俗称大瓦,基本结构与连杆轴承相同,主要不同点是主轴承开有周向油槽和主油孔。有些负荷不大的发动机,为了通用化起见,上下两片轴瓦都制有油槽;有些发动机只在上轴瓦上开油槽式通油孔,而负荷较重的下轴瓦不开油槽,因而在安装时上下两片轴瓦不能装错。

发动机的曲轴轴承为插入式轴承。轴承上具有钢背,这就给轴承提供了强度和支撑。轴承表面还应用几种软金属,有助于轴承贴在曲轴轴颈上。桑塔纳发动机的曲轴轴承采用3层合金,表层为巴氏合金,如图2-85所示。

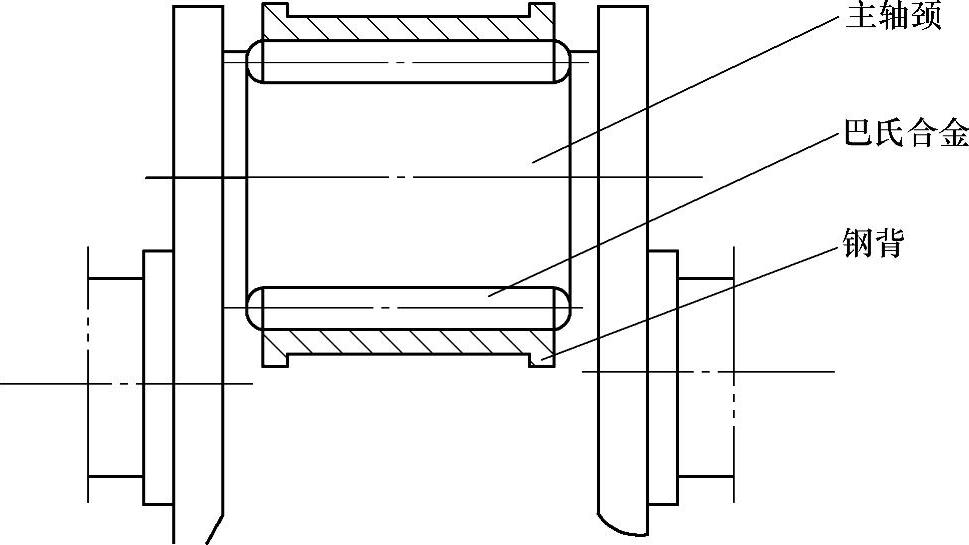

图2-85 曲轴主轴承的结构

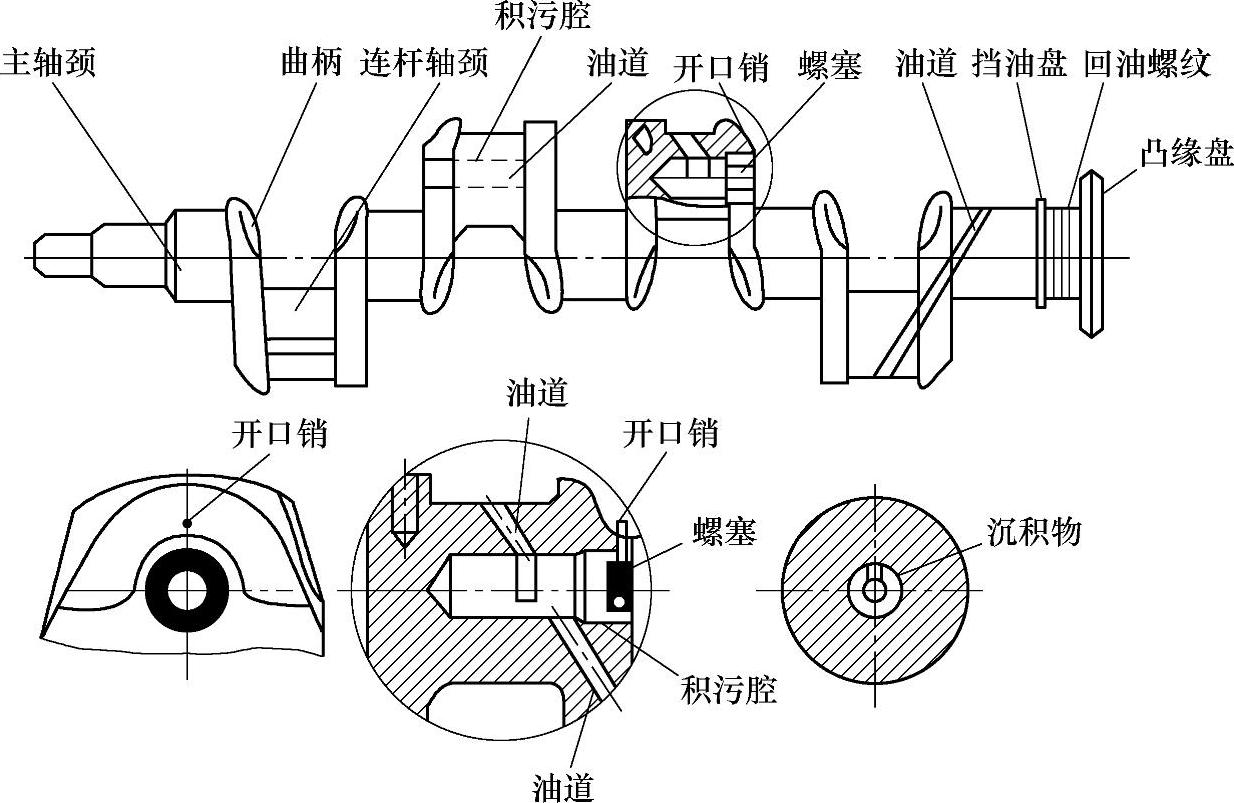

插入式轴承还有一个定位凸起,如图2-86所示。该凸起将固定轴承在缸体和轴承盖内的位置,以使轴承不转动。插入式轴承上还加工有油槽和油孔,润滑油通过轴承上的孔从曲轴中心传递出去并在油槽内环绕曲轴。这种设计使曲轴轴颈得到完整润滑,如图2-87所示。


图2-86 插入式轴承上的定位凸起


图2-87 轴承上的油孔和油槽(www.daowen.com)

(2)曲轴主轴承的选配

1)曲轴主轴承的更换条件。在下列情况下曲轴主轴承应换用新件:

①发动机大修。

②轴承有明显的环状沟槽、麻点、剥落等损伤。

③轴承烧熔。

④轴承磨损过甚,与轴颈的配合间隙过大,常伴发动机的机油压力过低现象。

2)曲轴轴承的选配。曲轴轴承根据轴颈的修理尺寸来选配,应选用与轴颈修理级别相同的新轴承。现代发动机使用的主轴承和连杆轴承均为薄壁轴瓦,不许刮配(常称装配瓦),因此在磨削轴颈时,各道轴颈的磨削尺寸应按选配的轴瓦孔径及所需的间隙确定。

选用的新轴承应满足下列要求:

①弹性合适。新轴承的曲率半径应大于轴承座孔的半径,保证轴承压入座孔后,借轴承自身的弹力能与座孔平顺贴合。

②瓦背光滑,定位凸键完好。

③轴承合金表面应无裂纹和砂眼。

④轴承装入轴承座和轴承盖内与座孔密合后,其两端边缘必须高出轴承座平面0.03~0.06mm,以保证轴承与座孔紧密配合,提高散热效果。
