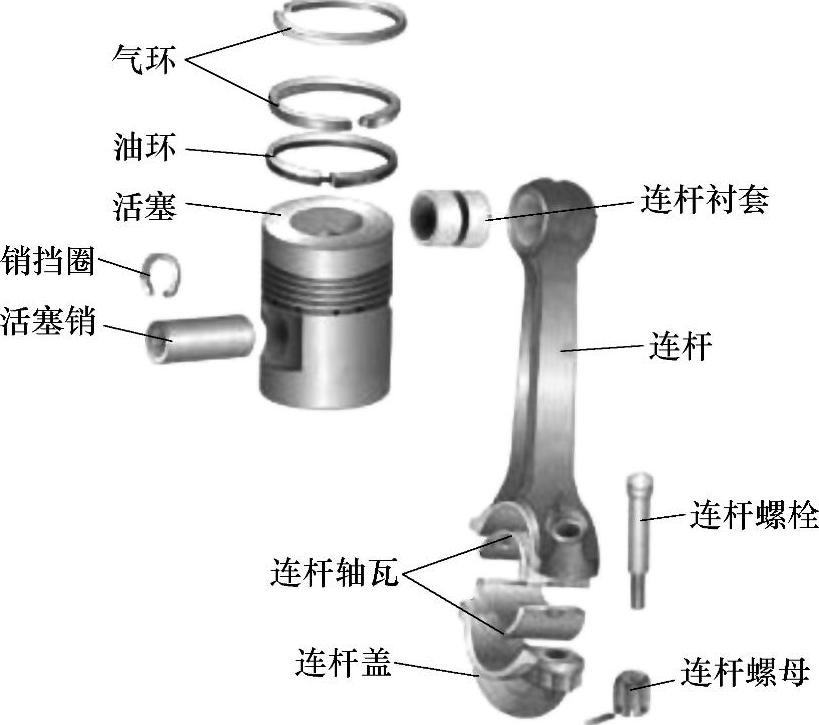

活塞连杆组装方法与步骤

1)将活塞放在水中加热至60℃后取出,擦拭干净。

2)安装活塞销。在活塞销座孔、连杆小头衬套孔和活塞销上涂上一层薄薄的机油。采用全浮式连接的活塞销,安装时先将活塞在温度为70~80℃的水中或机油中加热,然后再用手掌心将涂有机油的活塞销推入座孔,如图2-60所示。

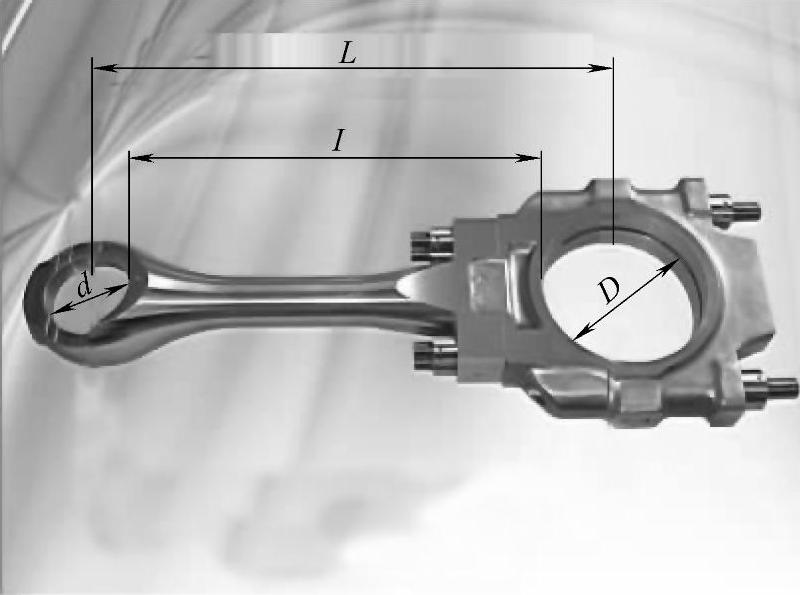

图2-59 连杆两轴承孔轴线距离的检验


图2-60 装配活塞销

3)安装活塞销两侧的卡簧,如图2-61所示。卡簧嵌入环槽中的深度应不少于卡簧直径的2/3,卡簧与活塞销两端应有0.10~0.25mm的间隙。

4)检验连杆大头中心线和活塞中心线的垂直度,如图2-62所示。

①按图2-62所示装好后,用塞尺测量活塞顶部边缘与平板间的间隙,应不大于0.03mm。

②翻转180°,重新测量一次。

③两次测量值之差即为垂直度误差,其值不得大于0.08mm,达不到要求时,应找出原因重新校正再组装。

5)安装活塞环。用活塞环拆装钳将活塞环安装到相应的活塞环槽内,发动机活塞环上有“TOP”标记的一面应朝向活塞顶部安装。为避免可燃混合气从活塞环的开口间隙处漏出,装配时必须将环的开口互相错开。发动机活塞环开口应错开120°,并使第一道活塞环的开口位于侧压力小的一侧,且与活塞销轴线呈45°角,如图2-63所示;组合式油环装配时,先装衬环,后装刮片环,上下刮片环开口应错开180°,如图2-64所示。

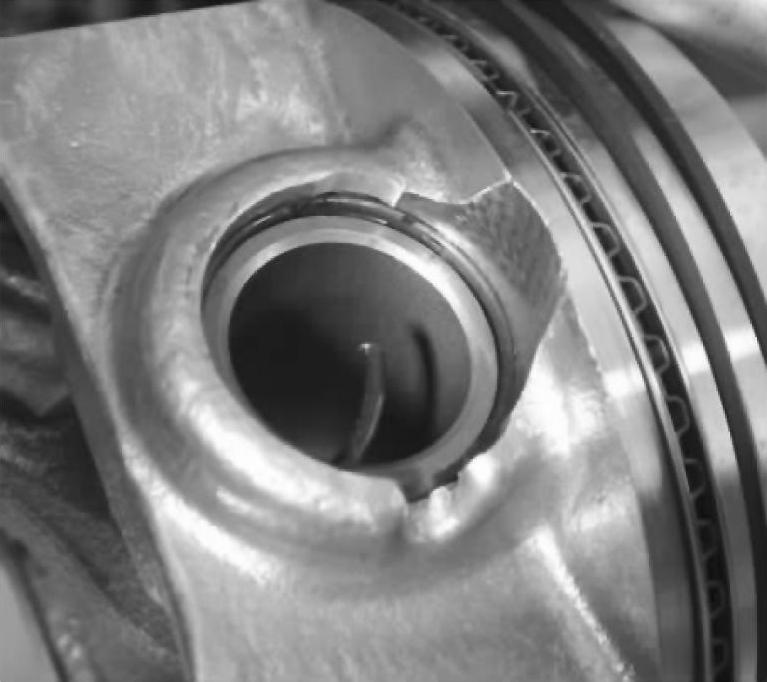

图2-61 安装活塞销卡簧


图2-62 检验活塞连杆组装后的垂直度

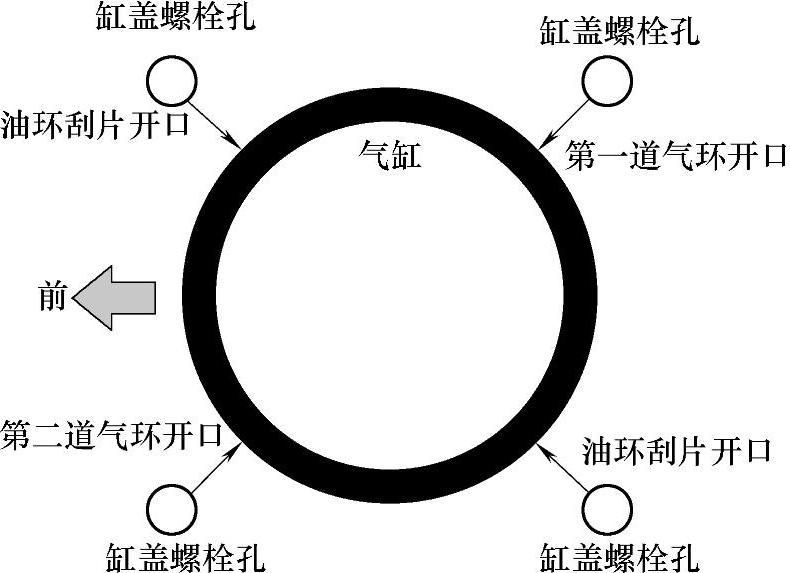

图2-63 发动机活塞环的开口方向(www.daowen.com)

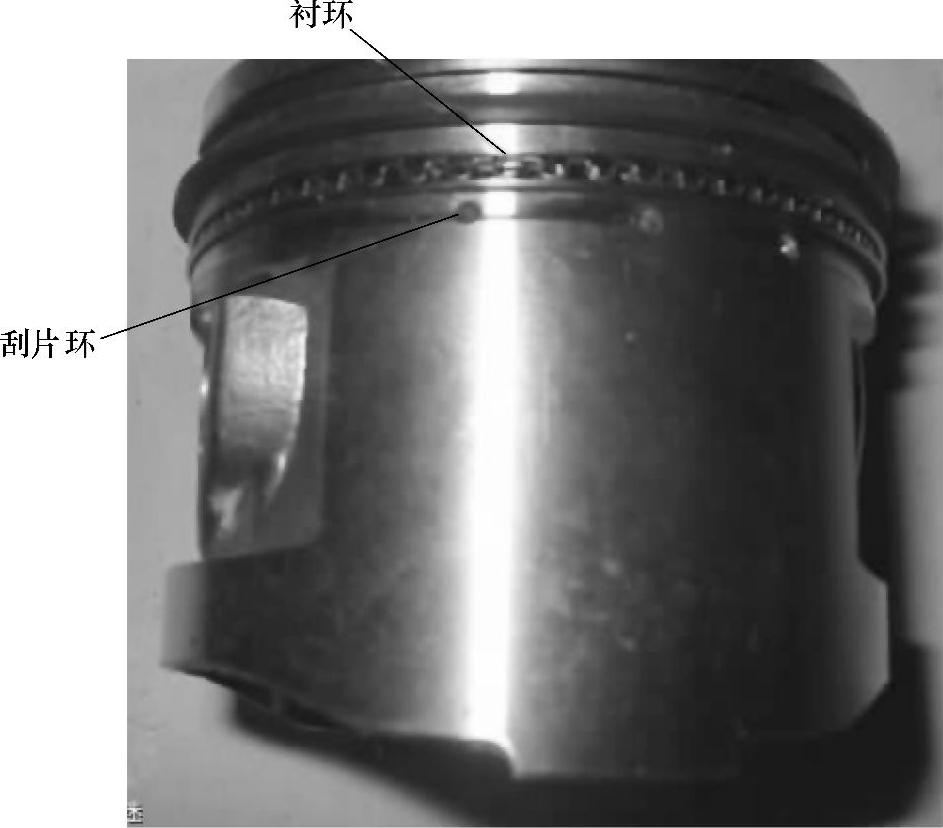

图2-64 装配组合式油环

6)安装活塞连杆组。在活塞环、活塞裙部、连杆小头两侧及连杆轴承上涂上适量润滑油。根据活塞及连杆上的标记,如图2-65所示,将活塞连杆组自缸体上方装入气缸之中;用活塞环卡箍(见图2-66)约束活塞环;用锤子木柄将活塞推入气缸内,如图2-67所示,使连杆大头落于曲轴连杆轴颈上;盖上轴承盖,用规定力矩拧紧连杆螺栓。发动机连杆螺栓先以30N·m的力矩拧紧,再将螺栓拧紧90°。

7)检验连杆的轴向和径向间隙。

①检查曲轴-连杆的轴向间隙。用撬棒把曲轴撬向一侧,使用塞尺测量曲轴-连杆的轴向间隙,如图2-68所示。发动机曲轴-连杆的轴向间隙为0.10~0.35mm,磨损极限值为0.40mm。

②检查连杆轴承的径向间隙。将塑料间隙规横放在连杆盖的轴瓦全宽上,拧紧连杆轴承盖螺栓;拆下连杆轴承盖,用间隙对照尺测量压扁的塑料间隙规的宽度,该宽度值为相对连杆径向间隙值,如图2-69所示。发动机连杆的径向间隙为0.01~0.05mm,磨损极限值为0.12mm。

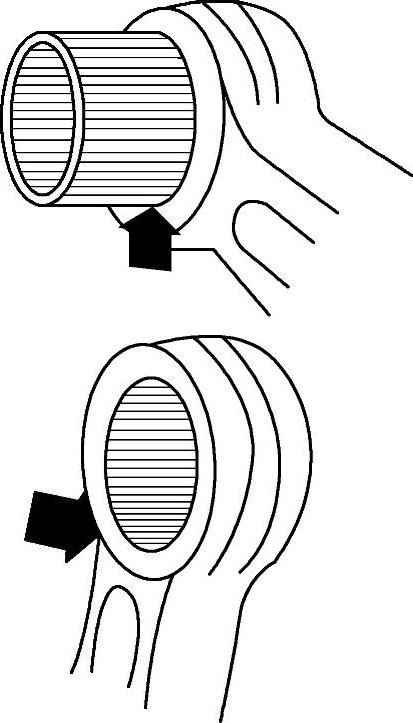

图2-65 活塞和连杆的安装方向

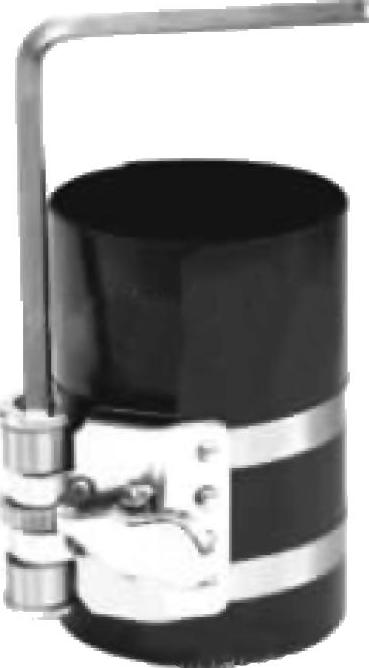

图2-66 活塞环卡箍

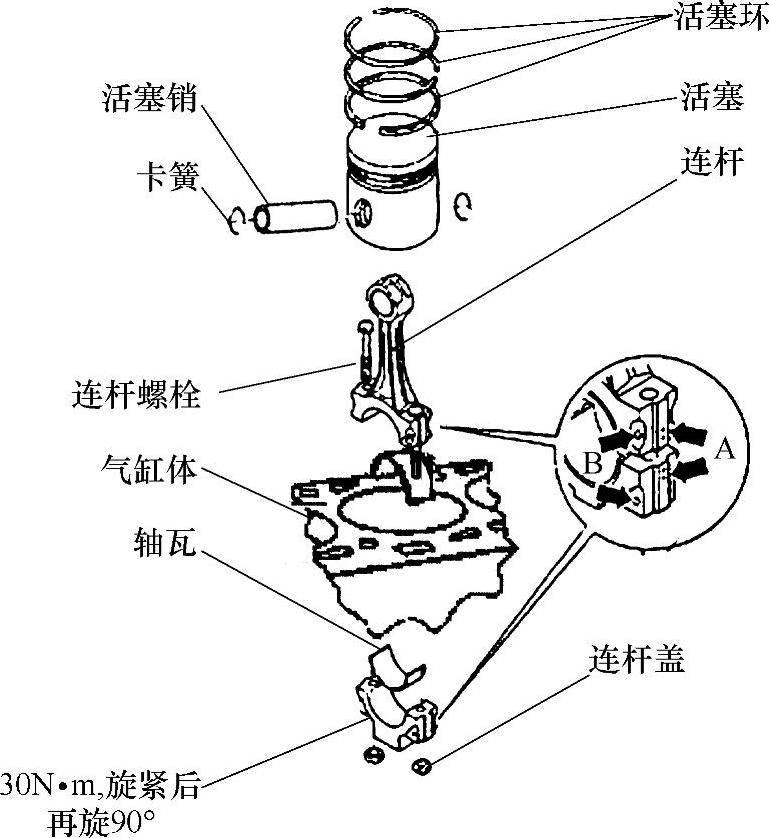

图2-67 安装活塞连杆组


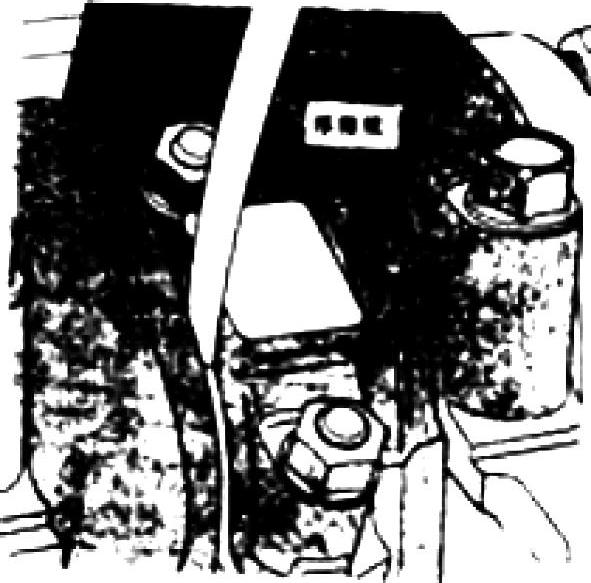

图2-68 检查曲轴-连杆轴向间隙

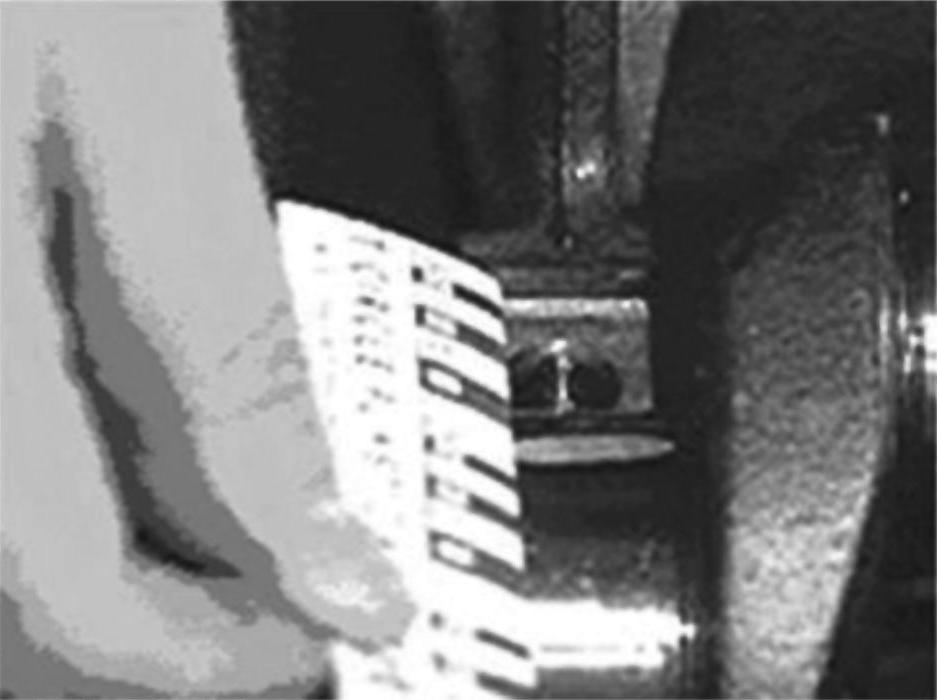

图2-69 检查连杆径向间隙
