(1)气缸盖的功用

气缸盖的功用是封闭气缸的上部,并与处于上止点时的活塞顶部和气缸壁共同构成燃烧室。如图2-13所示。

(2)气缸盖的材料

气缸盖采用铸铁或铝合金材料铸造而成。目前铝合金气缸盖应用较为广泛,如一汽奥迪、二汽富康上海桑塔纳等轿车均采用铝合金的气缸盖,以适应高转速及高压缩比的要求。

(3)气缸盖的结构

气缸盖的下部用于密封气缸和构成燃烧室,两侧用于进、排气歧管的安装,中部用于气门组件的安装,上部空间用于安装凸轮轴;气缸盖上还加工有安装火花塞汽油机)或喷油器(柴油机)的座孔。水冷发动机气缸盖内部制有冷却系统的水套,如图2-14所示。

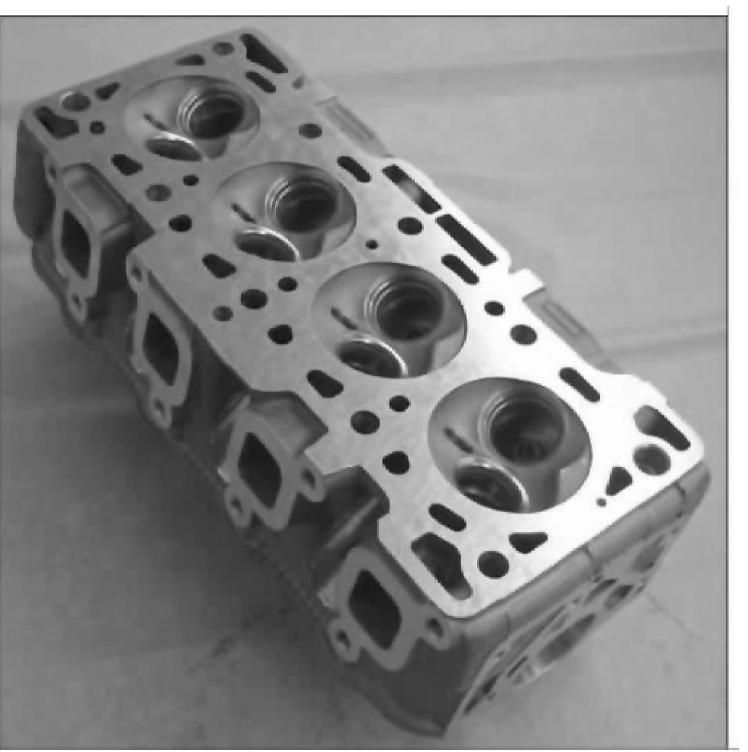

图2-13 发动机气缸盖


图2-14 气缸盖的结构

(4)汽油机燃烧室

汽油机燃烧室由活塞顶(指上止点时)与气缸壁及气缸盖上相应的凹坑所组成。燃烧室有楔形、盆形、半球形等类型。汽油发动机多采用半球形燃烧室,如图2-15所示。该燃烧室结构紧凑,燃烧室表面积与其容积之比(面容比)较小。进排气门呈两列倾斜布置,气门直径较大,气道较平直。火焰传播距离较短,还能产生挤气涡流


图2-15 发动机燃烧室

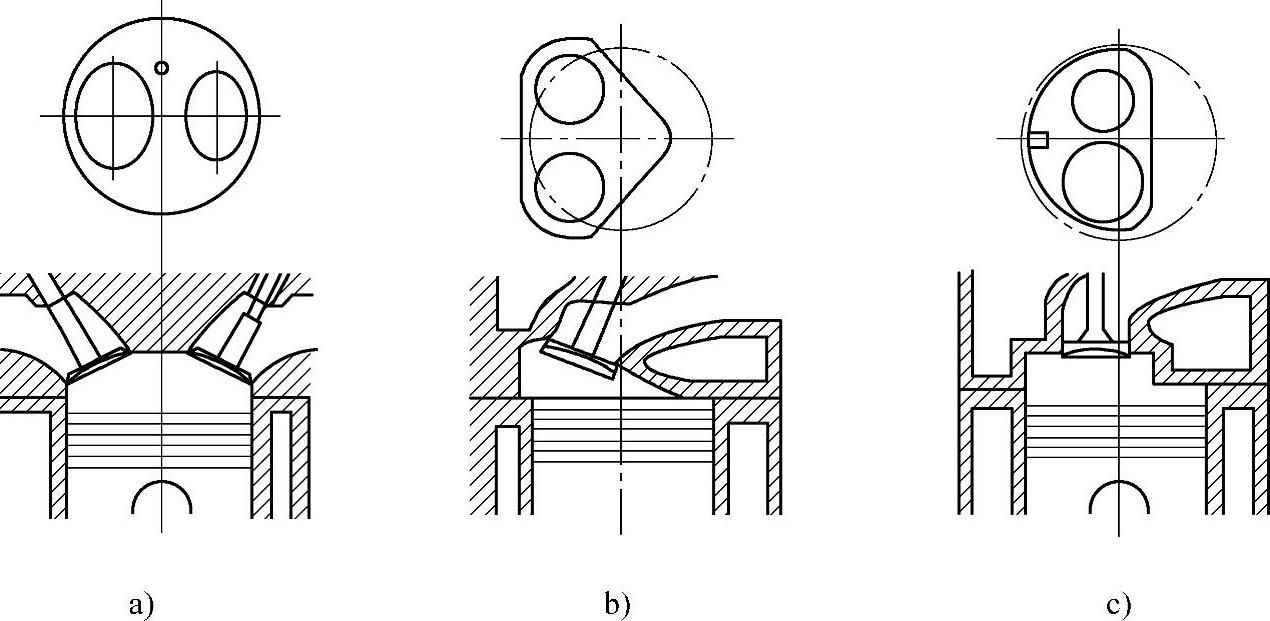

a)半球形 b)楔形 c)盆形

(5)气缸盖的常见损伤

气缸盖的主要损伤有裂纹、变形、气缸盖腐蚀与击伤、气缸盖螺纹孔损坏等。(www.daowen.com)

1)裂纹。气缸盖的裂纹多发生在进、排气门座之间的过梁处。

引起气缸盖裂纹的主要原因有:严寒季节冻裂(如冷却系统内冷却水未放净);在发动机过热时突然加冷水;铸造时残余应力未消除;气门座或气门导管配合过盈量过大与镶换工艺不当等。

2)变形。气缸盖变形是指气缸盖与气缸体的结合面(下平面)的平面度误差超限。

引起气缸盖变形的主要原因有:气缸盖工作时受热不均匀;装配时气缸盖螺栓扭紧力不均匀且不按规定顺序拧紧;螺纹孔中污物清除不净;高温下拆卸气缸盖;气缸体与气缸垫平面不平等。

(6)气缸盖的检修

1)气缸盖变形的检修。

①气缸盖变形的检查。将气缸盖翻过来,把刀口形直尺放到气缸盖下表面上,用塞尺检查气缸盖的平面度,如图2-16所示。

②气缸盖变形的修理。发动机气缸盖平面度误差最大不得超过0.1mm。如超过规定值时,应予以校正修理,如图2-17所示。修理后的气缸盖高度不得低于133mm,当气缸盖过度变形时,应换用新件。


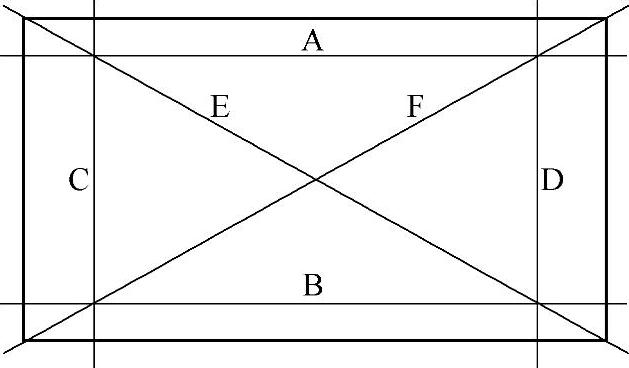

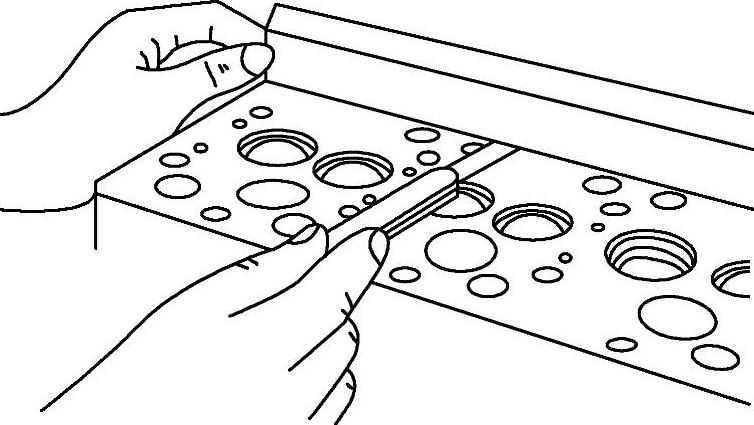

图2-16 气缸盖平面变形的测量


图2-17 气缸盖平面的校正

2)气缸盖裂纹的检修。

①气缸盖裂纹的检查。与气缸体同时进行水压法试验(见图2-9)。

②气缸盖裂纹的修理。气缸盖的裂纹凡出现漏水、漏油、漏气时,一般应予以更换。对尚未影响到燃烧室、水道、油道等关键部位的裂纹,可以在裂纹末端钻一小孔,将集中在裂纹末端的应力分散,避免裂纹向纵深发展;也可采用在水道里加注堵漏剂的方法加以修复。
