内燃机产品名称和型号编制规则-发动机结构与原理

本节主要介绍的内容有:

内燃机产品名称

●内燃机产品的型号编制规则

为了便于内燃机的生产管理和使用,我国对内燃机名称和型号编制方法重新审定并颁布了国家标准GB/T 725—2008。内燃机型号的组成及其各组成部分的含义如图1-24及表1-2至表1-4所示。

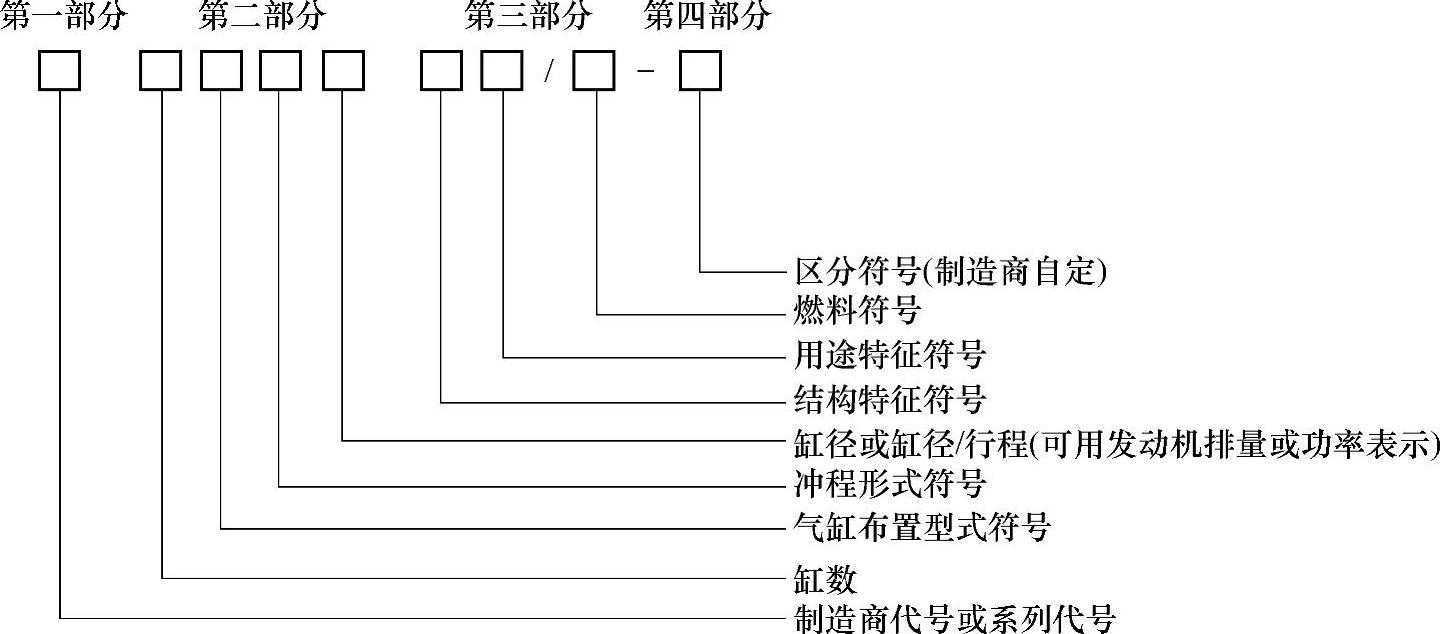

图1-24 内燃机型号的组成及各部分的含义

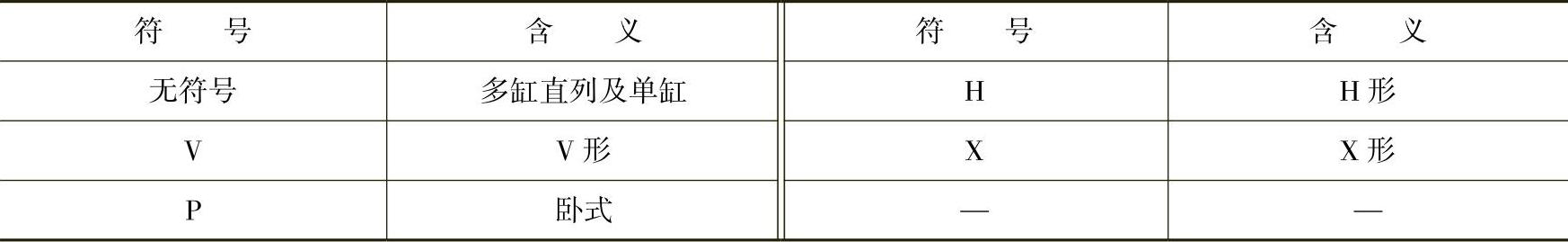

1-2 气缸布置型式符号


注:其他布置型式符号见GB/T 1883.1。

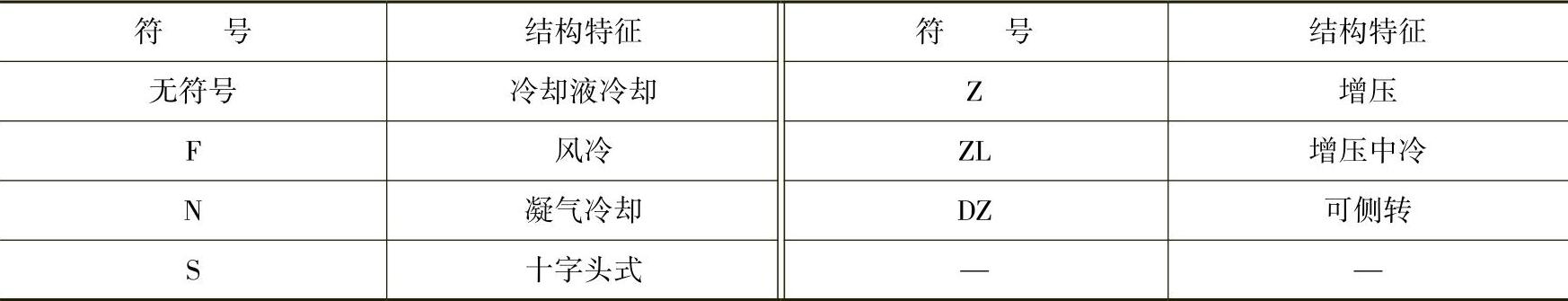

1-3 结构特征符号

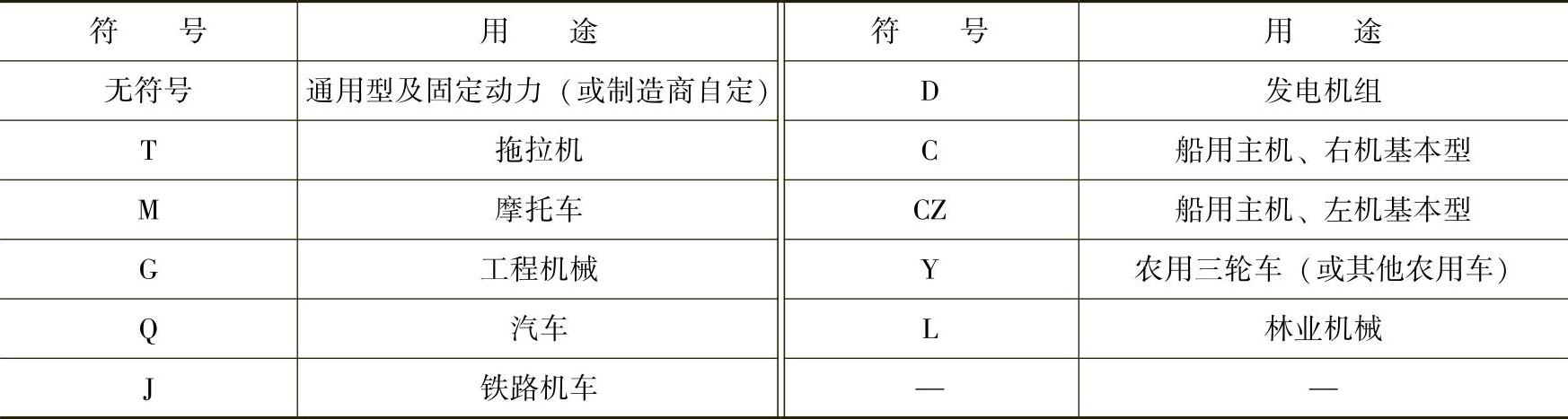

1-4 用途特征符号(www.daowen.com)


示例。

1.柴油机型号

1)G12V190ZLD——12缸、V型、四冲程、缸径190mm、冷却液冷却、增压中冷、发电用(G为系列代号)。

2)R175A——单缸、四冲程、缸径75mm、冷却液冷却(R为系列代号、A为区分符号)。

2.汽油机型号

1)IE65F/P——单缸、二冲程、缸径65mm、风冷、通用型。

2)492Q/P-A——四缸、直列、四冲程、缸径92mm、冷却液冷却、汽车用(A为区分符号)。

3.燃气机型号

1)12V190ZL/T——12缸、V型、四冲程、缸径190mm、冷却液冷却、增压中冷、燃气为天然气。

2)16V190ZLD/MJ——16缸、V型、四冲程、缸径190mm、冷却液冷却、增压中冷、发电用、燃气为焦炉煤气。
