1.任务描述

利用实训车辆，对刮水器与清洗器开关总成进行拆卸、检测及安装训练。

2.教学目标

（1）能力目标

能对刮水器与清洗器开关总成进行拆卸、检测及安装。

（2）知识目标

熟悉对刮水器与清洗器开关总成进行拆卸、检测及安装的工艺流程及注意事项。

3.相关知识

刮水器与清洗器开关总成拆卸、检测及安装。

（1）拆卸

1）拆卸转向柱盖支撑件（带智能进入和起动系统）。

2）拆卸转向柱下盖。

3）拆卸转向柱上盖。

4）拆卸刮水器开关。

①断开2个插接器。

②用端部缠绕保护带的螺钉旋具，脱开定位爪并拆下刮水器开关。

注意：不要过度用力按定位爪，因其可能被损坏。

（2）检测

1）检查刮水器开关

①检查前刮水器开关

测量电阻，并根据表5-3中的值检查结果。

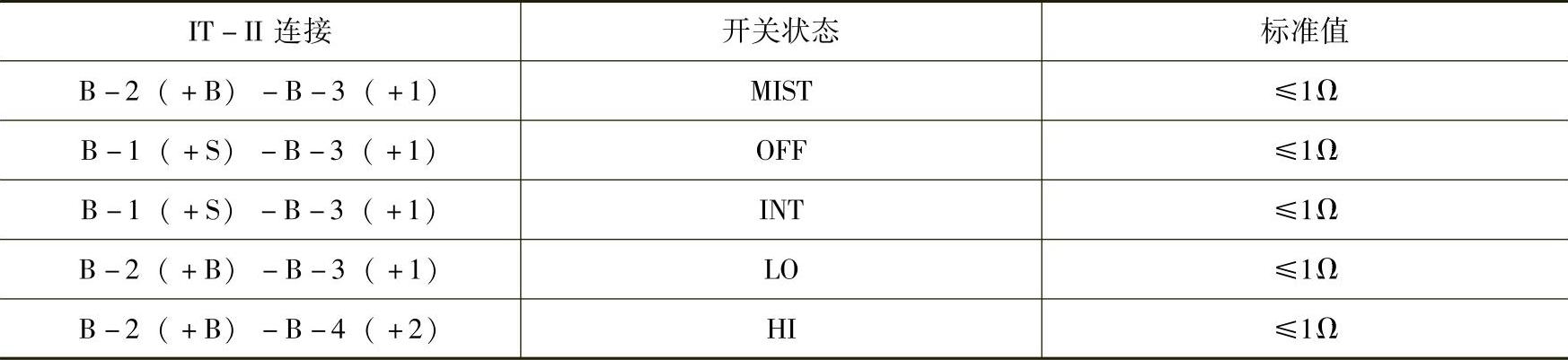

表5-3 前刮水器开关检测表

如果结果不符合规定，则更换刮水器开关。

②检测前清洗器开关

测量电阻，并根据表5-4中的值检查结果。

表5-4 前清洗器开关检测表

(www.daowen.com)

如果结果不符合规定，则更换刮水器开关。

③检测后刮水器和清洗器开关

测量电阻，并根据表5-5中的值检查结果。

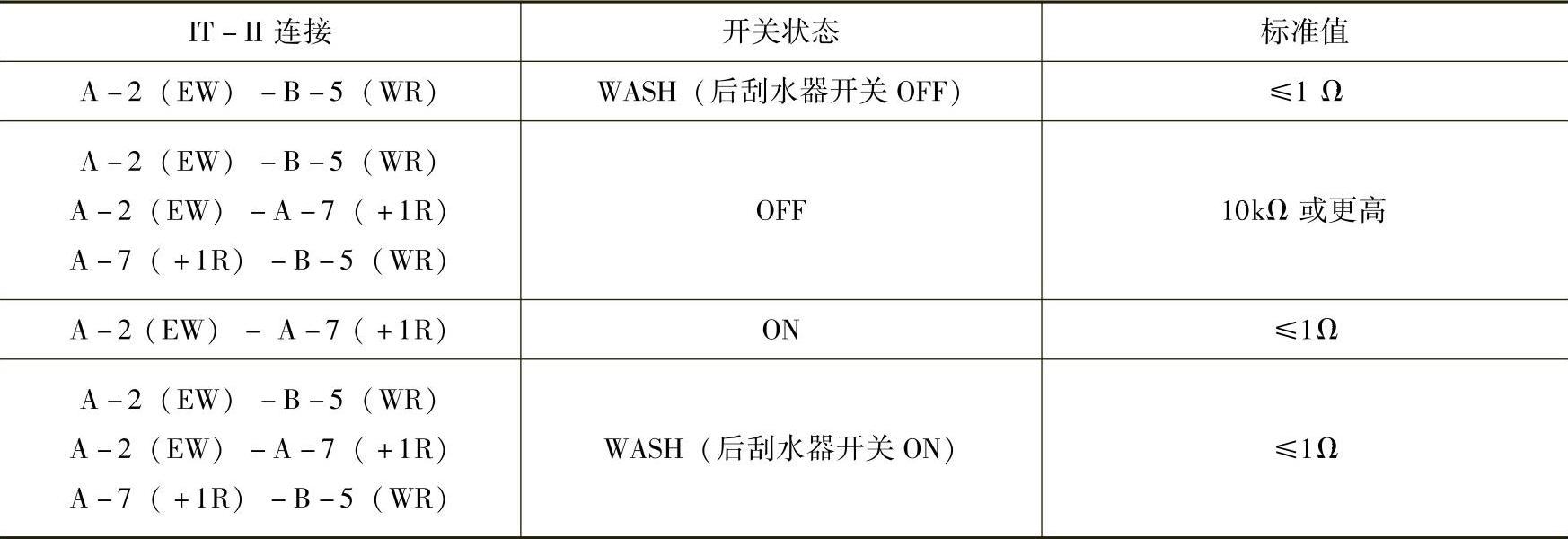

表5-5 后刮水器和清洗器开关检测表

如果结果不符合规定，则更换风窗玻璃刮水器开关。

2）检查间歇工作情况

①将伏特表正极（+）端子连接到插接器B的端子3（+1）上，将伏特表负极（-）端子连接到插接器A的端子2（EW）上。

②将蓄电池正极（+）引线连接到插接器B的端子2（+B）上，将蓄电池负极（-）引线连接到插接器A的端子2（EW）和插接器B的端子1（+S）上。

③将刮水器开关转到INT位置。

④将蓄电池正极（+）引线连接到插接器B的端子1（+S）上，并保持5s。

⑤将蓄电池负极（-）引线连接到插接器B的端子1（+S）上。运行间歇刮水器继电器并检查插接器B的端子3（+1）和插接器A的端子2（EW）之间的电压在11～14V。

如果结果不符合规定，则更换风窗玻璃刮水器开关。

3）检查工作情况（前清洗器）

①将刮水器开关转到OFF。

②将蓄电池正极（+）引线连接到插接器B的端子2（+B）上，将蓄电池负极（-）引线连接到插接器B的端子1（+S）和插接器A的端子2（EW）上。

③将伏特表正极（+）端子连接到插接器B的端子3（+1）上，将伏特表负极（-）端子连接到插接器A的端子2（EW）上。将清洗器开关打开后关闭，并检查插接器B的端子3（+1）和插接器A的端子2（EW）之间的电压在11～14V。

如果结果不符合规定，则更换风窗玻璃刮水器开关。

（3）安装

1）安装刮水器开关

①接合定位爪并安装风窗玻璃刮水器开关。

②连接2个插接器。

2）安装转向柱上盖。

3）安装转向柱下盖。

4）安装转向柱盖支撑件（带智能进入和起动系统）。

4.实训操作

利用实训车辆，对刮水器与清洗器开关总成进行拆卸、检测及安装训练。
