1.任务描述

要求学生对实训车辆的前照灯光束照射位置（光轴偏斜量）和发光强度进行检测；对前照灯光束照射位置（光轴偏斜量）进行调整。

2.教学目标

（1）能力目标

1）能对前照灯光束照射位置（光轴偏斜量）和发光强度进行检测。

2）能对前照灯光束照射位置（光轴偏斜量）进行调整。

3）能正确使用灯光检测仪。

（2）知识目标

1）熟悉前照灯光束照射位置（光轴偏斜量）和发光强度检测流程。

2）熟悉前照灯光束照射位置（光轴偏斜量）调整流程。

3）灯光检测仪基本构造原理及使用注意事项。

4）了解国家标准GB 7258—2012《机动车运行安全技术条件》中前照灯的发光强度及光束照射位置相关的内容。

3.相关知识

普通前照灯的调整：

（1）在调整或校准前照灯之前的检查

1）如果汽车轮胎上有很厚的冰雪或泥浆，应该用高压水清洗掉。

2）确保油箱是半满状态。

3）检查弹簧和减振器。如果弹簧或减振器受损，会影响调整结果。

4）将所有轮胎气压调整到规定值。

5）检测前灯之前，应振动汽车以稳定悬架状态，方法是站到保险杠上跳几下或者用力下推前挡泥板。

（2）前照灯检测标准

通常采用的汽车前照灯的配光性能和法规有两个：一是联合国欧洲经济委员会汽车法规（简称ECE）中关于配光性能的标准；二是美国联邦机动车安全标准（FMVSS）中的108号标准，它相当于ECE法规76/756，也就是美国机动工程师协会（简称SAE组织）制定的SAE标准中的道路车辆灯光标准。ECE法规比美国SAE标准更为全面合理。我国采用了类似于ECE前照灯配光性能标准，国家标准GB 7258—2012《机动车运行安全技术条件》中，对前照灯的发光强度及光束照射位置规定如下所述。

1）前照灯光束照射位置要求

按着国家有关标准要求，前照灯光束照射位置应达到表2-19的要求。

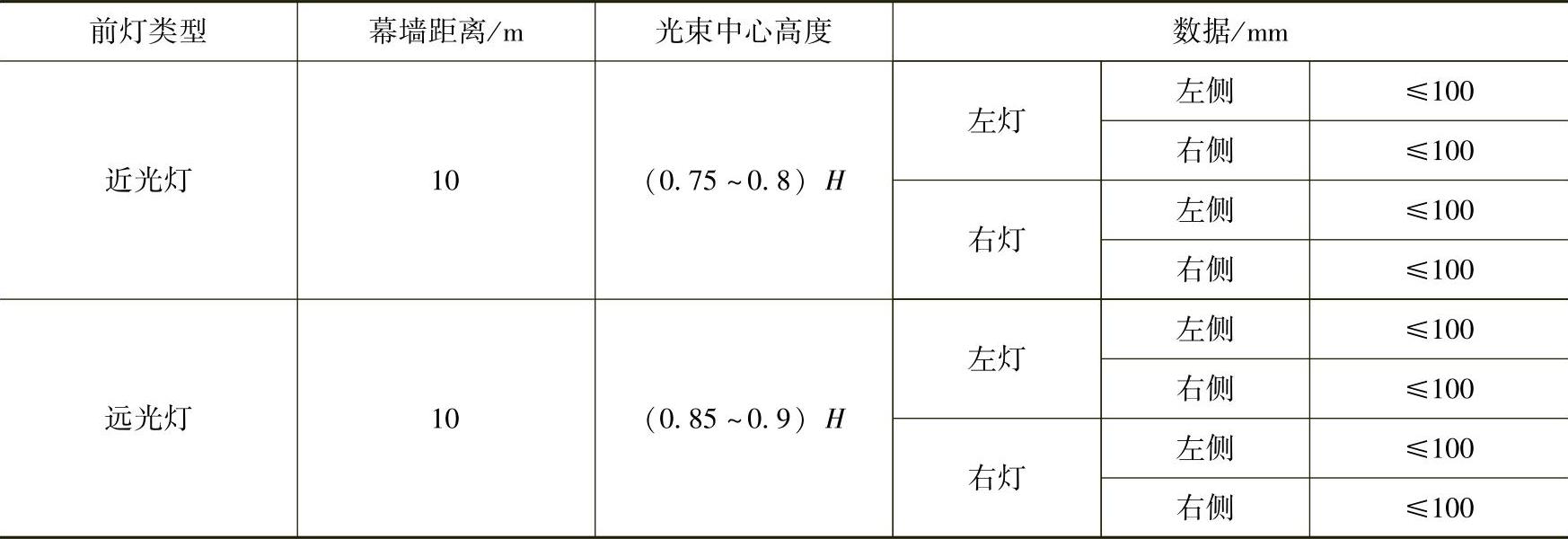

表2-19 前照灯光束照射位置要求

注：H为前照灯基准中心的高度。

①机动车（运输用拖拉机除外）在检验前照灯的近光光束照射位置时，前照灯在距离屏幕10m处，光束明暗截止线转角或中心的高度应为（0.75～0.8）H（H为前照灯基准中心的高度）；在水平方向上，向左向右偏均不能超过100mm。

②四灯制前照灯其远光单光束灯的调整，要求在屏幕上光束中心离地高度应为0.85～0.90H，水平位置要求左灯向左偏不得大于100mm，向右偏不得大于170mm；右灯向右向左偏均不得大于170mm。

③机动车装用远光和近光双光束灯时以调整近光光束为主。对于只能调整远光单光束的灯，调整远光单光束。

2）前照灯发光强度要求(www.daowen.com)

机动车每只前照灯的远光光束发光强度，应达到表2-20的要求。测试时，其电源系统应处于充电状态。

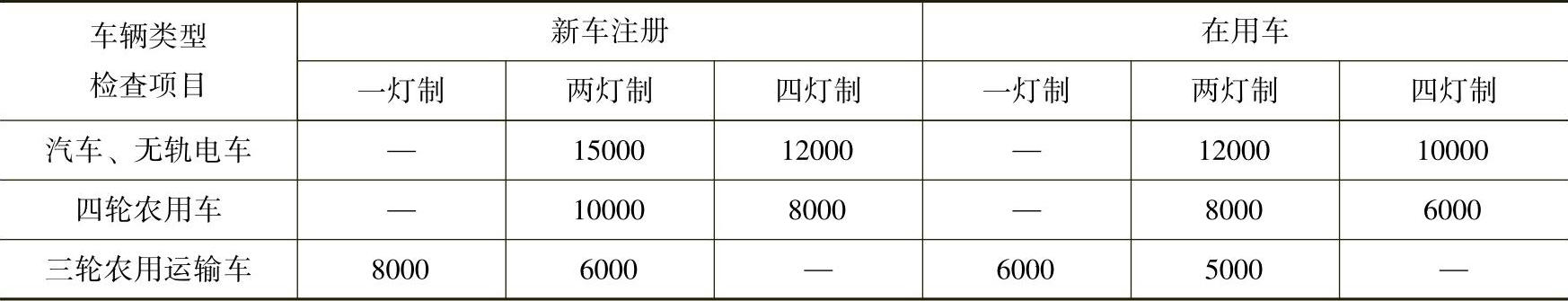

表2-20 前照灯远光光束发光强度要求（单位：cd）

采用四灯制的机动车其中两只对称的灯达到两灯制的要求时视为合格。

（3）屏幕调整法

前照灯光束检查可以采用屏幕检验法，下面介绍屏幕检验法。

1）将汽车停在水平地面上，并且按规定充足轮胎气压，从汽车上卸下所有负载（只允许一名驾驶人乘坐）。

距汽车前照灯s（m）处竖一个屏幕（注意：不同的车型要求，s的值也不同，具体参照维修手册。以桑塔纳车为例：s=10m，D=100mm），在屏幕上划两条垂线（各线通过前照灯的中心）和一条水平线（与前照灯的离地高度等高），如图2-128所示。再画一条比H低D（mm）的水平线与两条前照灯的垂直中心线分别相交于a、b两点。

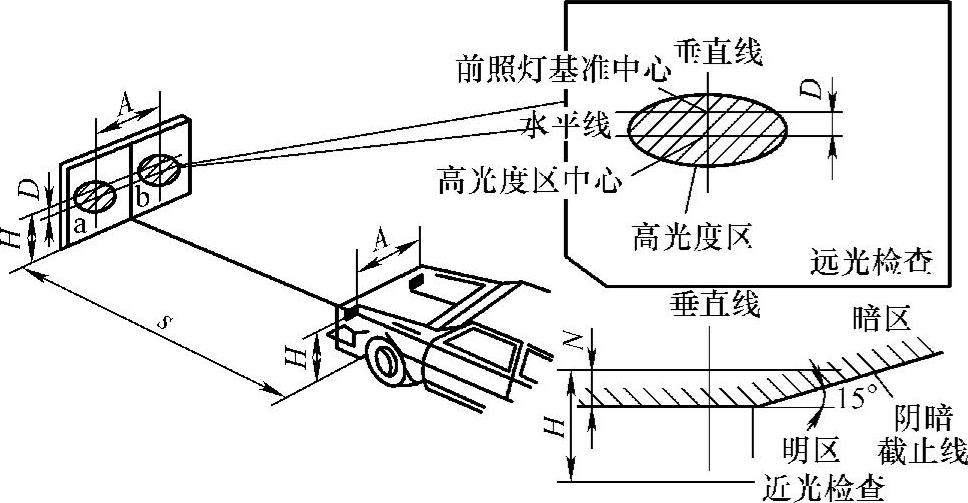

图2-128 前照灯灯光检查

2）起动发动机，使之以2000r/min的速度（约为发动机转速的60%）旋转，即在蓄电池不放电的情况下点亮前照灯远光（有些车按近光调整，参见具体的车型手册）。

3）调整时，应该把一只灯遮住，然后检查另一只灯的光束是否对准a或b点（同一侧的光照中心）。若不符合要求，则拆下前照灯罩圈。旋出侧面的调整螺钉，可使光束作水平方向的调整，旋入或旋出上面的调整螺钉，也可作高低方向的调整（见图2-129）。调整好一只灯后，按照同样的方法调整另一只，使其光束中心对准b或a点。

4）当远光调好后，应该打开近光灯，检查屏幕上是否有明显的明暗截止线，其高度是否符合规定。一般规定是：前照灯上边缘距地面不大于1350mm的车，在距灯10m远的屏幕上明暗截止线水平部分应比前照灯基准中心低25cm左右，如图2-128右下角所示。

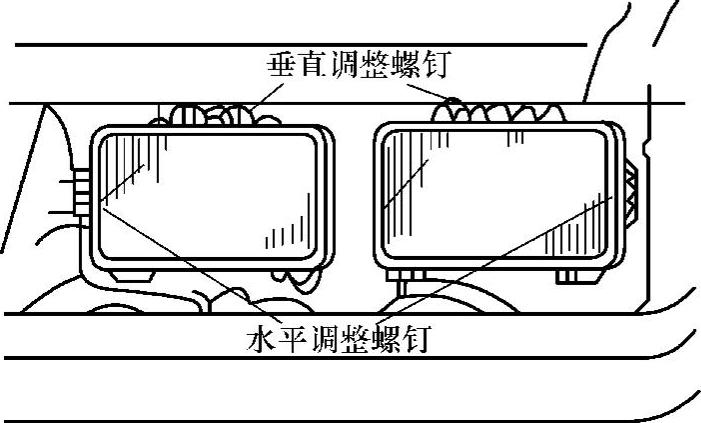

图2-129 汽车前照灯光束调整

对于按近光调整的四灯式前照灯，当调整好外侧两只前照灯的近光后，还应打开远光束，分别调整内侧两只前照灯（仅有远光），使其光形的最亮点落在近光切断面的上方。

当前照灯光束调整好后，还应对其照度进行测量。可采用屏幕式测试器或聚焦式测试器进行测试。

（4）利用集光式测试仪调整前照灯

集光式测试仪的结构如图2-130所示。其使用方法如下。

1）测试仪垂直放置，汽车和测试仪的相对位置应保证检验仪聚光凸透镜与前照灯配光镜之间的距离为1m。

2）调整测试仪，使对正校准器对准被测汽车的纵向中心线，即对中。

3）利用前照灯对正校准器，通过上下、左右调整测试仪，使前照灯中心与测试仪聚光凸透镜中心对中，然后将测试仪固定在支柱上。

4）接通前照灯，将光度—光轴转换开关转到光轴位置上。左右、上下偏移指示计。转动左右、上下调整旋钮，使左右、上下偏移指示计的指针指示中央零位置。

5）将光度—光轴转换开关转到光度位置上，光度计开始工作，读取此时光度计指示值和左右、上下调整旋钮转动时的刻度值，即测出了发光强度，光轴的左右、上下偏移量。

6）调节前照灯的左右、上下调节螺钉，使测试仪调整旋钮的刻度恢复到零，即调好。

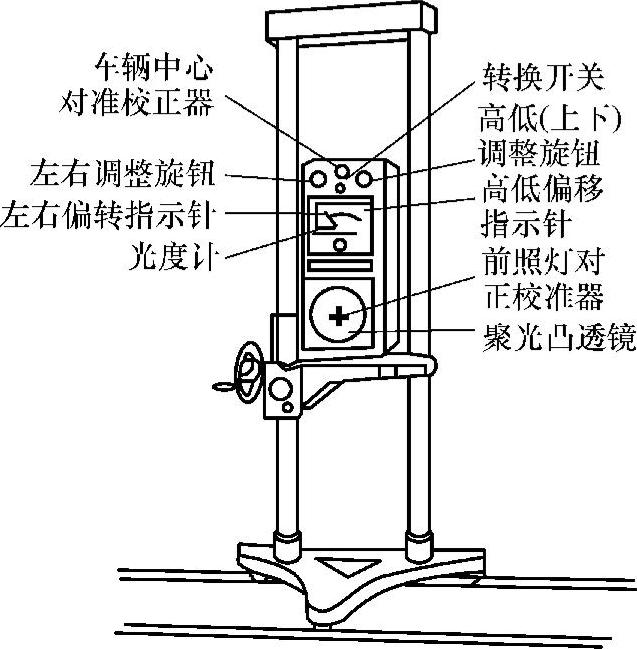

图2-130 集光式前照灯测试仪

4.实训操作

1）检测前照灯的发光强度并记录。

2）检测前照灯的光束照射位置（光轴偏斜量）并进行光束照射位置（光轴偏斜量）的调整。形成记录。
