1.任务描述

在实训车辆的前照灯（远光、近光）、超车灯电路设置故障，要求学生收集相关资料、制定工作计划、实施并记录、质量检查与评价，最后进行总结汇报。

2.教学目标

（1）能力目标

1）能分析故障，确定故障范围。

2）能确定诊断顺序。

3）会收集相关资料。

4）会制定工作计划。

5）会实施并记录。

6）会进行质量检查与评价。

7）会总结汇报。

（2）知识目标

1）分析故障并确定故障范围的方法。

2）确定诊断顺序的原则。

3.相关知识

（1）前照灯的使用、维护及故障诊断

1）前照灯使用注意事项

汽车使用中对前照灯的要求是：既要有良好的照明，又要避免迎面来车驾驶人的眩目，因此使用前照灯时应注意以下几点。

①保持前照灯配光镜清洁，尤其在雨雪天气行驶时，泥尘等污垢会使前照灯的照明性能降低50%。有的车型装有前照灯刮水器和喷水器。

②夜间两车会车时，要关闭前照灯远光，换用近光，以保证行车安全。

③为保证前照灯的各项性能，在更换前照灯后或汽车每行驶10000km后，应对前照灯光束进行检查和调整。

④定期检查灯泡、线路插座以及搭铁有无氧化和松动现象，保证插接件接触性能良好，搭铁可靠。如果接点松动，在接通前照灯时，会因电路的通断产生电流冲击，从而烧坏灯丝，如果接点氧化，则会因接点压降增大而使灯泡亮度降低。

2）前照灯的维护与故障诊断

①前照灯的维护(www.daowen.com)

如果发现反射镜上稍有灰尘后，可用压缩空气吹干净，如果吹不干净，则应根据镀层的不同，采取不同的方法清除。反射镜为镀铬的，可用柔软的皮蘸少量酒精，由反光镜的中心向外围成螺旋形轻轻的仔细擦拭。如果反光镜是镀银或者是镀铝的，可用棉花蘸清水清洗（不要擦拭），然后用压缩空气吹干。有的反射镜表面由制造厂预先涂了一层很薄的保护层，擦拭时一定不要破坏它。如果反射镜经常有污物，应该更换橡胶密封圈。

②故障诊断

前照灯的故障主要有：前照灯不亮，远光或近光不亮，灯光变暗等。这些故障一般是由于灯泡损坏、灯丝烧断、电路断路、开关损坏和控制失效等引起的。

（2）故障案例

故障现象：一辆东风日产新阳光N17轿车，调节前照灯对光开关，左右前照灯灯光高度均不能调节，同时仪表盘上的照明指示灯不亮。

故障诊断接车后首先验证故障现象，上述故障的确存在。东风日产新阳光N 17轿车前照灯灯光高度调节电路如图2-127所示。断开前照灯对光电动机导线插接器，接通点火开关（ON位），用万用表电压档测量前照灯对光电动机导线侧插接器端子3与搭铁之间的电压，为蓄电池电压，正常；用万用表电阻档测量前照灯对光电动机导线侧插接器端子1与搭铁之间的导通性，导通正常；用万用表电阻档测量前照灯对光电动机导线侧插接器端子2至前照灯对光开光之间的导线，能导通，与搭铁、电源之间无短路；拆下前照灯对光开关，按照

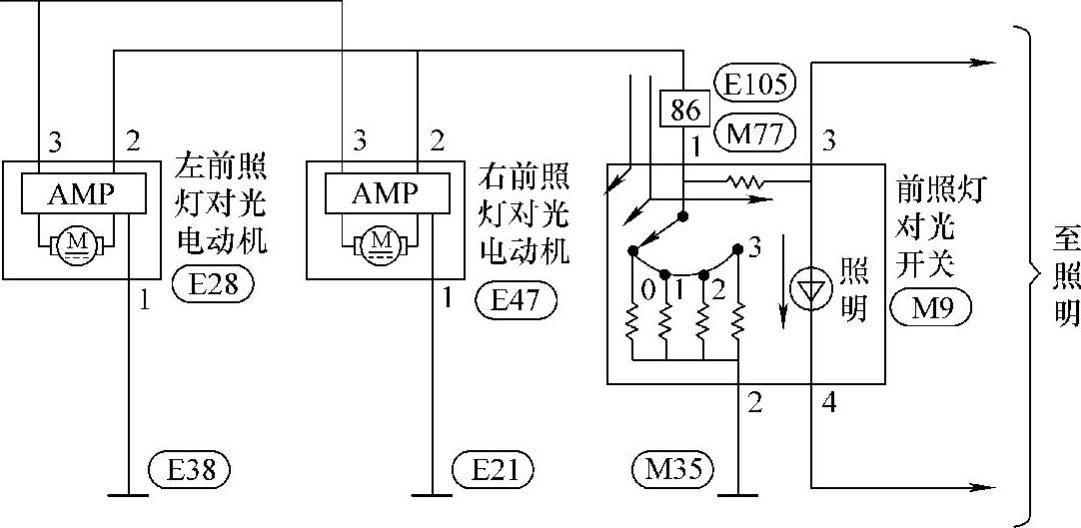

图2-127 东风日产新阳光N17车前照灯灯光高度调节电路

表2-18所到测量前照灯对光开关各档位的电阻，电阻正常；将前照灯对光开关装回插好导线插接器，拔下前照灯对光电动机导线插接器，用万用表电阻档测量前照灯对光电动机导线侧插接器端子2与搭铁之间的电阻，该电阻与直接测量前照灯对光开关时的电阻不一样。

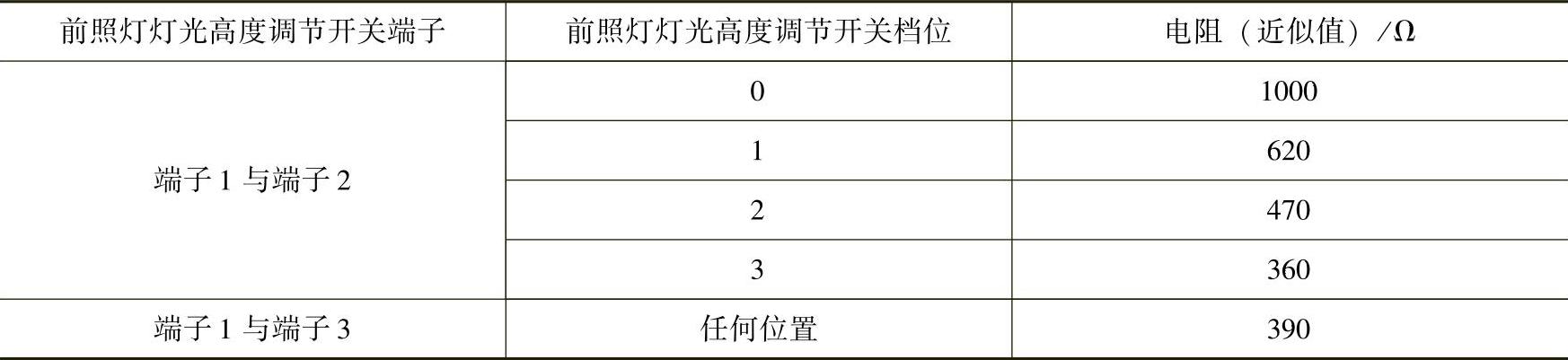

表2-18 前照灯灯光高度调节开关各档位相关端子之间电阻值

经过以上检查，确认前照灯对光电动机的电路和前照灯对光开关部位正常，换上一个新的前照灯对光电动机也无效，而前照灯对光电动机导线侧插接器端子2与搭铁间的电阻，其电阻值与直接测量前照灯对光开关时的电阻值不一样。仔细查看前照灯对光开关内部电路，发现前照灯对光开关电路与照明电路相连，同时仪表盘上的照明指示灯不亮，因此决定先查明照明指示灯不亮的原因。经检查发现照明指示灯不亮的原因是曾经改装了音响电路，导致小灯熔丝熔断。

故障排除，将电路恢复至原厂电路，更换小灯熔丝后，前照灯对光调节工作也恢复正常。

故障分析：因小灯熔丝熔断后，前照灯对光开关端子1和端子3之间出现电位差，如图2-127所示，电流会分流到前照灯对光开关的照明灯再搭铁，形成并联电路，因此前照灯对光开关的电阻变小，前照灯对光调节不能工作。当小灯熔丝正常时，前照灯对光开关端子1和端子3之间的电位相同，电流只经过前照灯对光开关电阻搭铁，前照灯对光开关电阻正常。

4.实训操作

（1）对实训车辆的前照灯进行维护

（2）诊断与排除实训车辆的前照灯故障

1）收集相关资料。

2）制定工作计划。

3）实施并记录。

4）质量检查与评价。

5）总结汇报。
