1.任务描述

识读实训车辆的示宽灯、牌照灯、仪表照明灯电路图；利用维修资料及实训车辆在示宽灯、牌照灯、仪表照明灯良好的情况下，在车上识别该电路的相关电气元件及线路。

2.教学目标

（1）能力目标

1）能在车上识别示宽灯、牌照灯、仪表照明灯电路的相关电气元件。

2）能熟练识读示宽灯、牌照灯、仪表照明灯电路图。

（2）知识目标

掌握示宽灯、牌照灯、仪表照明灯电路的工作原理。

3.实训操作

（1）识读捷达车示宽灯、牌照灯、仪表照明灯电路图

捷达车示宽灯、牌照灯、仪表照明灯电路图，请参见本书附录。

灯开关E1（属于三位五掷开关）在二位时（即示宽灯位置）时，见图2-106，示宽灯（前小灯、尾灯）、牌照灯等一起亮。电路如下。

蓄电池A（+）→主熔丝盒（P）S02（110A）→10.0ro线→继电器支架上螺栓连接点（105）→继电器支架内部接线→线（6.0ro）→连接点（18）→1.5ro/ge线→熔丝S25（10A）→1.5ro/ge线→灯开关E1插接器T17/15端子→灯开关E1内分成并联3路分别去不同的车灯。

①第1条电路

灯开关E1插接器T17/15端子→灯开关E1内左边第1掷触点→灯开关E1插接器T17/13端子→1.0ro/gr线→连接点（9）→1.0ro/gr线→熔丝S8（10A）→1.0gr/ws→连接点（28）→分成并联2路分别去左前小灯M1（与左前驻车灯M1共用）、左后尾灯M4（与左后驻车灯M4共用）。

（a）左前小灯M1电路

连接点（28）→0.5gr/ws线→T10x/10→左前小灯M1→T10x/8（或→T10x/4）→1.5br线→连接点（23）→G1搭铁点→蓄电池A（-）。左前小灯M1亮。

（b）左后尾灯M4电路

连接点（28）→0.5gr/ws线→T5m/3→左后尾灯M4→T5m/4→1.0br线→连接点（58）→2.5br线→G6搭铁点→蓄电池A（-）。左后驻车灯M4亮。

②第2条电路

灯开关E1插接器T17/15端子→灯开关E1内左边第2掷触点→灯开关E1插接器T17/14端子→1.0gr/ro线→连接点（8）→1.0gr/ro线→熔丝S7（10A）→1.0gr/ro线→连接点（27）→分成并联2路分别去右前小灯M2（与右前驻车灯M2共用）、右后尾灯M3（与右后驻车灯M3共用）。

（a）右前小灯M2电路

连接点（27）→0.5gr/ro线→T10y/10→右前小灯M2→T10y/8（或→T10y/4）→1.5br线→连接点（22）→G10搭铁点→蓄电池A（-），右前小灯M2亮。(www.daowen.com)

（b）右后尾灯M3电路

连接点（27）→0.5gr/ro线→T5n/3→右后尾灯M3→T5n/4→1.0br线→连接点（58）→2.5br线→G6搭铁点→蓄电池A（-），右后尾灯M3亮。

③第3条电路

灯开关E1插接器T17/15端子→灯开关E1内左边第3掷触点→灯开关E1插接器T17/16端子→1.5gr/ge线→熔丝S3（10A）→1.0ge线→连接点（33）→分成并联7条电路分别去左、右牌照灯X，灯开关E1照明灯L9、组合仪表J285照明灯，行李箱电子开启开关E165照明灯L18，烟缸照明灯L18，空调面板照明灯L16，点烟器U1照明灯L28等。

（a）左、右牌照灯X电路

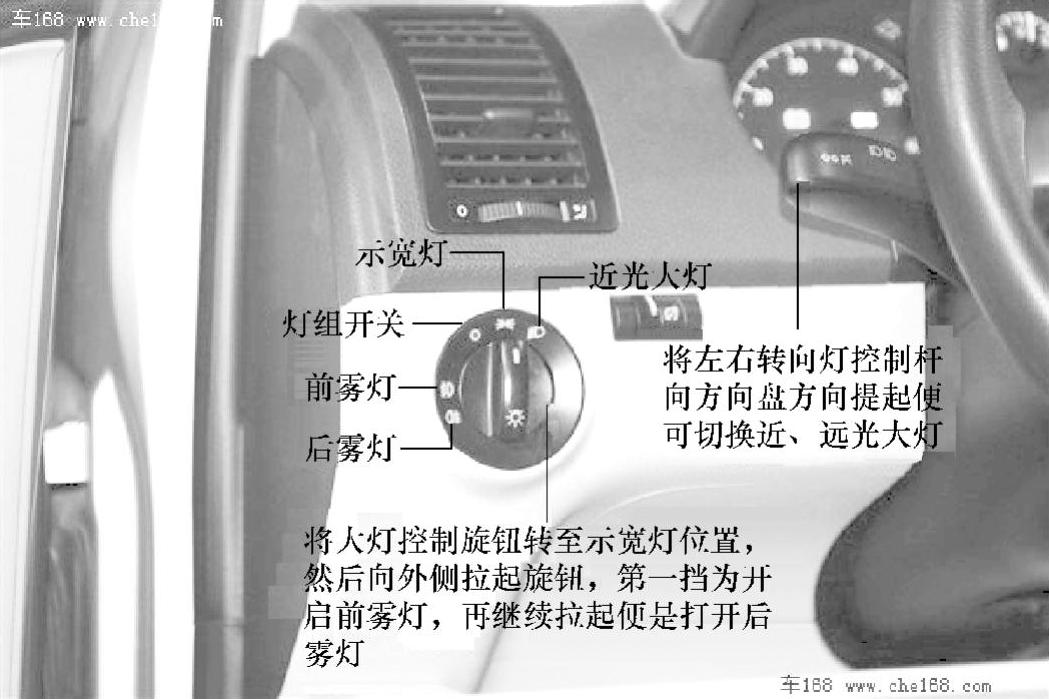

图2-106 灯组合开关

连接点（33）→0.5gr/gn线→左、右牌照灯X插接器1端子→左、右牌照灯X→左、右牌照灯X插接器2端子→0.5br线→连接点（58）→2.5br线→G6搭铁点→蓄电池A（-），左、右牌照灯X亮。

（b）灯开关照明灯L9电路

连接点（33）→0.5gr/bl线→灯开关E1插接器T17/17端子→灯开关E1内部，3个灯开关照明灯L9→灯开关E1插接器T17/10端子→0.5br线→连接点（4）→4.0br线→G3搭铁点→蓄电池A（-），3个灯开关照明灯L9亮。

（c）组合仪表J285照明灯电路

连接点（33）→0.5gr/bl线→组合仪表J285插接器T32/20端子，组合仪表J285控制使仪表照明灯亮。

（d）行李箱电子开启开关E165照明灯L18电路

连接点（33）→0.5gr/bl线→行李箱电子开启开关E165插接器T17a/15端子→行李箱电子开启开关E165内部照明灯L18灯亮。

（e）烟缸照明灯L18电路

连接点（33）→0.5gr/bl线→烟缸照明灯L18灯→0.5br线→连接点（5）→2.5br线→连接点（4）→4.0br线→G3搭铁点→蓄电池A（-），烟缸照明灯L18亮。

（f）空调面板照明灯L16电路

连接点（33）→0.5gr/bl线→空调面板照明灯L16→0.5br线→连接点（5）→2.5br线→连接点（4）→4.0br线→G3搭铁点→蓄电池A（-），空调面板照明灯L16亮。

（g）点烟器U1照明灯L28电路

连接点（33）→0.5gr/bl线→点烟器U1插接器端子3→点烟器U1内部照明灯L28→点烟器U1插接器端子1→0.5br线→连接点（51）→6.0br线→G11搭铁点→蓄电池A（-），烟器U1照明灯L28亮。

（2）熟悉电路构造

利用维修资料在实训车上熟悉示宽灯、牌照灯、仪表照明灯电路构造。
