1.任务描述

将实训用的2008款捷达车,设置喇叭开关故障。诊断与排除喇叭开关故障。

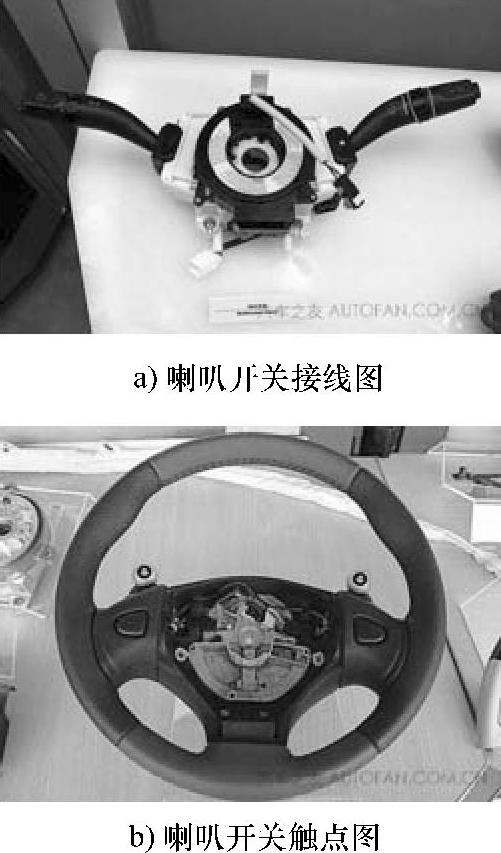

图2-103 喇叭开关

2.教学目标

(1)能力目标

1)会用万用表通过测电阻的方法诊断喇叭开关。

2)会用万用表通过测通断的方法诊断喇叭开关。

3)会用万用表通过测电位的方法诊断喇叭开关。

4)会用试灯诊断喇叭开关。

(2)知识目标

掌握喇叭开关构造、原理。

3.相关知识

喇叭开关如图2-103所示,喇叭开关属于点动开关,不按喇叭开关,属于断开状态,电阻应大于2MΩ;按喇叭开关,喇叭开关处在闭合状态,电阻应小于0.1Ω。

4.实训操作

(1)用万用表通过测电阻的方法

捷达车喇叭开关诊断。

1)断开点火开关。

2)检查并记住万用表电阻误差。

3)万用表量程放在2MΩ档位。一支表笔放在搭铁上;另一支表笔接在插接器T7a/1端子上。(www.daowen.com)

4)不按喇叭开关,万用表显示电阻为大于2MΩ。说明喇叭开关在断开状态是好的,否则有故障。

5)按喇叭开关,万用表显示的电阻值再减去万用表的电阻误差值,喇叭开关闭合电阻应小于0.1Ω。说明喇叭开关在按下(即接通)状态是好的。否则有故障。

(2)用万用表通过测通断的方法

1)断开点火开关。

2)万用表量程放在蜂鸣档位。一支表笔放在搭铁上;另一支笔接在插接器T7a/1端子上。

3)不按喇叭开关,万用表不响,说明喇叭开关在断开状态是好的,否则有故障。

4)按喇叭开关,万用表响,说明喇叭开关在按下(即接通)状态是好的;否则有故障。

(3)用万用表测电位法

1)将万用表量程开关放在直流20V的位置。

2)黑表笔放在搭铁上;红表笔接在插接器T7a/1端子上。

3)接通点火开关。

4)不按喇叭开关,万用表显示电源电压,说明喇叭开关在断开状态是好的,否则喇叭开关前有故障。

5)按喇叭开关,在之前喇叭开关电路没有故障的情况下,万用表显示电压小于0.3V,说明喇叭开关在按下(即接通)状态是好的;否则有故障。

(4)用试灯检测

1)试灯卡子夹在搭铁上,另一端接在插接器T7a/1端子上。

2)接通点火开关。

3)不按喇叭开关,试灯亮,否则喇叭开关有故障。

4)按喇叭开关,在之前喇叭开关电路没有故障的情况下,试灯灭,说明喇叭开关没有故障;如果试灯亮,说明喇叭开关有故障。
