1.任务描述

将实训用的2008款捷达车，设置倒车灯灯泡故障。诊断与排除倒车灯灯泡故障。

2.教学目标

（1）能力目标

1）会诊断与排除倒车灯灯泡故障。

2）会拆装更换倒车灯灯泡。

3）能看懂汽车倒车灯的底座说明。

（2）知识目标

1）熟悉汽车倒车灯分类。

2）熟悉汽车倒车灯的底座说明含义。

3）熟悉汽车倒车灯材料说明。

4）掌握气体汽车倒车灯、LED汽车倒车灯的特点。

3.相关知识

1）汽车倒车灯分类

汽车倒车灯，按使用的材料分，分为气体汽车倒车灯和LED汽车倒车灯。按底座分，分为P21W，W21W，P27W，W16W。

2）汽车倒车灯的底座说明

P21W：功率是21W，灯泡直径是26.5mm，总长为52.5mm，也可称为BA15S或1156。使用P21W汽车倒车灯的车型奔驰S系、比亚迪F3等。

W21W：功率是21W，也可称为7440。使用W21W汽车倒车灯的车型如吉普-欧兰德等。(www.daowen.com)

P27W：功率是27W，可也称为3156。

W16W：功率是16W，灯泡直径是15.2mm，总长是35.6mm，灯头表示为W2.1×9.5d。使用W16W汽车倒车灯的车型如宝马5系、7系、奥迪Q5等。

3）汽车倒车灯材料说明

①气体汽车倒车灯

气体汽车倒车灯使用的材料是卤素。由卤素做成的汽车倒车灯，技术成熟，价格低，很多车型都在使用。但也有一些不足的地方，如有辐射、有汞、容易破裂等，对运输和安装带来一定的不便。使用寿命在8000h左右。

②LED汽车倒车灯

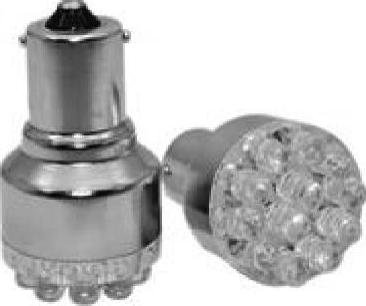

LED汽车倒车灯（见图2-48）使用的材料是LED。由LED做成的汽车倒车灯，具有无污染、无辐射、使用寿命长的特点，理论寿命在50000h以上。现在已经有很多车型把倒车灯改装成LED倒车灯了。但是，LED汽车倒车灯由于价格较高，对普及使用有很大影响。特别是在国内，普及率比较低，在发达国家普及率就比较高。此款LED汽车倒车灯泡由12颗4.8mm的无边圆头LED做成，发光效果良好；此款LED汽车倒车灯泡的内部各电子元件经严格测试合格，性能稳定，损耗下降约20%；此款LED汽车倒车灯泡可根据客户的需求做成不同灯数、色温、亮度的相关汽车灯产品；此款LED汽车倒车灯泡低压供电，比传统汽车灯泡更安全。

图2-48　LED汽车倒车灯

4.实训操作

（1）倒车灯灯泡诊断

1）拆下并通过肉眼观察或用万用表诊断

拆下，通过肉眼观察灯丝情况判断好坏。如果肉眼观察不清楚或为了可靠起见，可以通过测量电阻的方法诊断。

2）在线测量

在线测量在后续章节中讲授，此处略。

（2）更换倒车灯灯泡

参考维修资料更换倒车灯灯泡。
