无级变速器检修:油量、检查和替换步骤

1.无级变速器的车上检查

(1)检查无级变速器油位

1)拆下加液口塞。

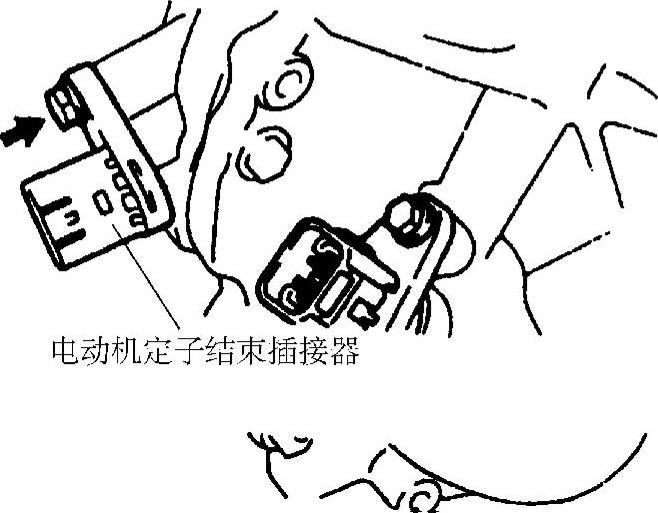

图7-58 安装电动机定子线束插接器

2)确保距加液口塞孔0~5mm内有变速器油,如图7-59所示。无级变速器油量为3.8L,型号为ATF WS。

3)如果油量比较少,则检查是否漏油。

4)用新衬垫安装加液口塞。

(2)检查机油泵油压 在机油正常工作温度为50~80℃下进行测试。

1)顶起车辆。

2)拆下机油泵罩塞并安装SST专用工具。

3)将鼓风机开关设置为HI,打开空调开关。

4)踩下制动踏板,按下电源开关,起动发动机(起动混合动力系统)。

5)使发动机转速保持在1200r/min,测量油压,油压应不小于9.8kPa。

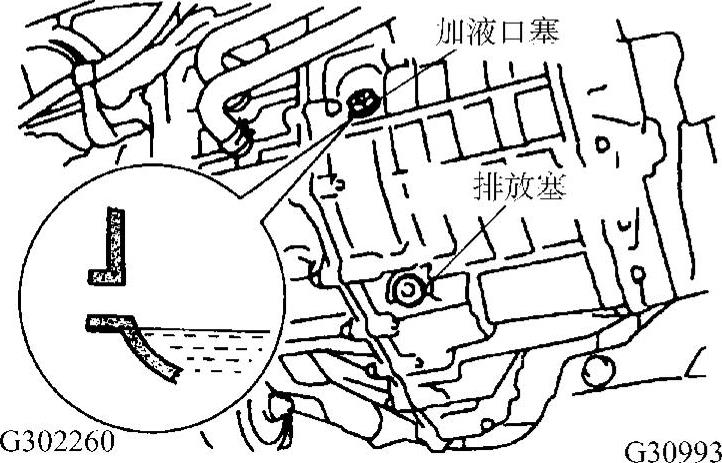

图7-59 变速器油位检查

6)测试完毕后,安装新的O形圈和机油泵罩塞。

(3)检查变速杆

1)混合动力系统起动时检查。

①将钥匙插进钥匙孔。

②将钥匙随身携带或将它插到钥匙孔里(车辆配有智能进入和起动系统)。

③踩下制动踏板的同时,打开电源开关(READY灯亮)。

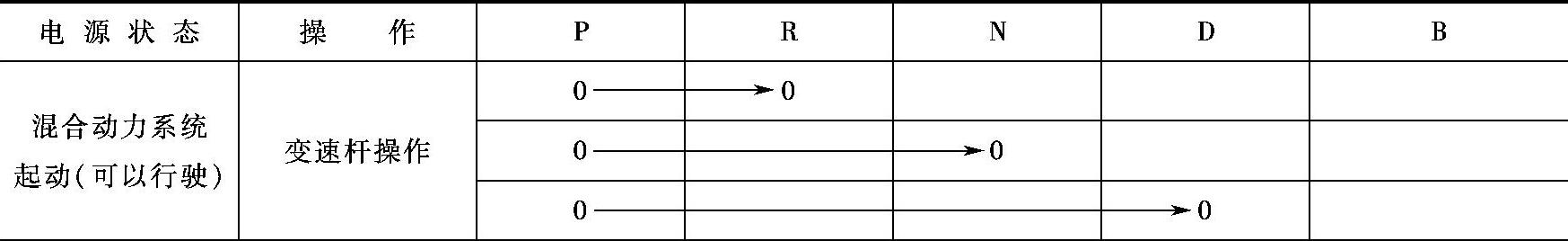

检查齿轮是否按照换挡操作模式1变化见表7-9。如果检查结果异常,则更换变速杆总成。

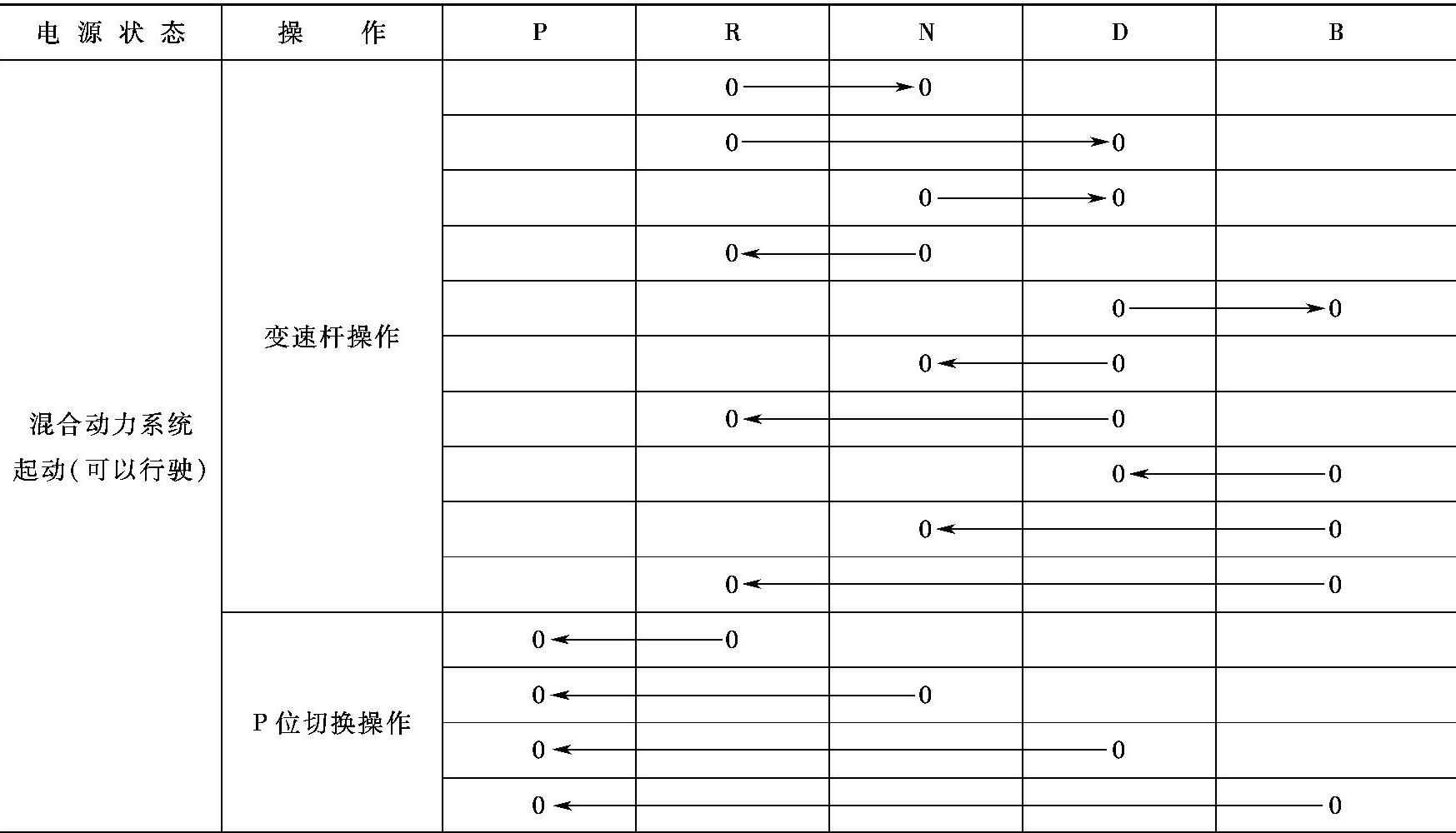

7-9 换挡操作模式1


(续)


2)停止时,关闭电源开关。

3)电源状态为IG时,检查所有电子组件工作状态,但不能起动混合动力系统。

①将钥匙插入钥匙孔。

②将钥匙随身携带或将它插到钥匙孔里(车辆配有智能进入和起动系统)。

4)不踩下制动踏板,打开电源开关一次。

①电源开关每按下一次,它将在OFF、ACC和IG之间切换。

②检查齿轮是否按照换挡操作模式2变化。如果检查结果异常,则更变速杆总成。

③电源状态为IG时,换挡操作模式2见表7-10。

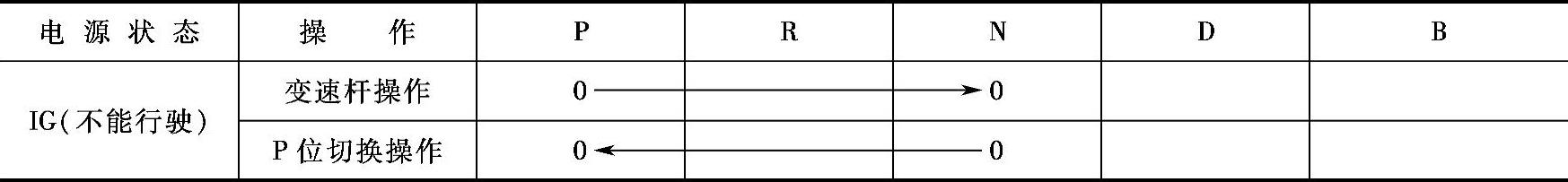

7-10 换挡操作模式2


2.主要部件的检修

(1)输入轴总成的检修 输入轴总成的分解如图7-60所示。

1)输入轴的拆卸。

①拆下行星轮组。

②拆下输入轴1号和2号推力轴承座圈和输入轴1号推力轴承。检查输入轴1号推力滚针轴承,如果轴承异常磨损或颜色有变化,则用新轴承更换。

③检查行星轮组,确保衬套没有损坏,颜色没有变化。用测径规检查行星轮组的内径,最大值为25.596mm。在多个部位测量直径,最后使用平均值。如果测量值超过最大值,则更换行星轮组。

2)输入轴的安装。按与拆卸相反的顺序进行安装,但要给2号推力轴承、输入轴1号推力滚针轴承和行星轮套加ATF WS。

(2)从动链轮及中间轴主动齿轮检修

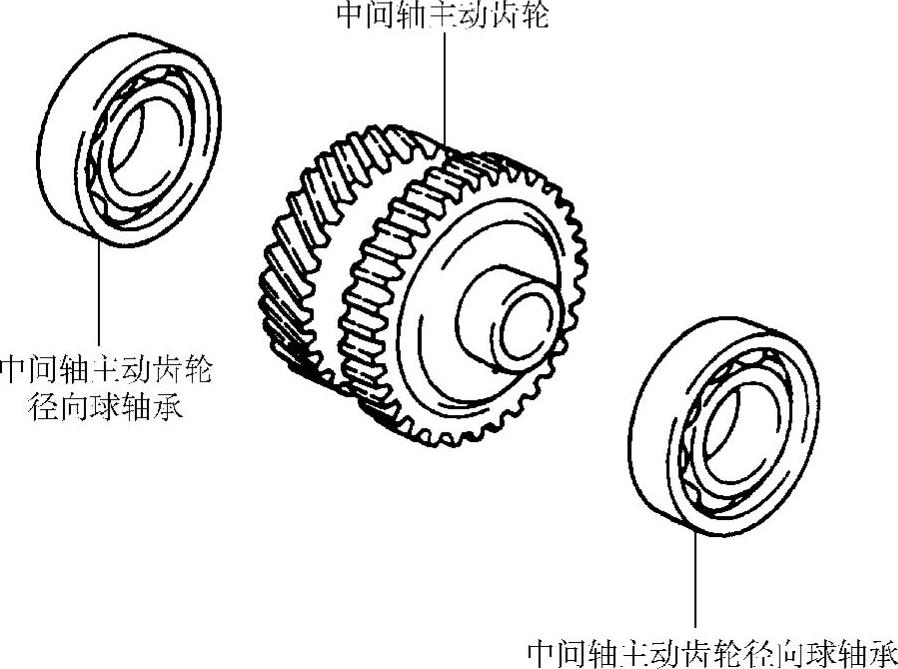

1)从动链轮和中间轴主动齿轮如图7-61所示。


图7-60 输入轴总成的分解图

2)拆下主动齿轮径向球轴承。检查轴承是否异常磨损,颜色是否有变化,如果轴承异常磨损或颜色有变化,则用新的轴承更换。

3)用SST和压具安装中间轴主动齿轮径向球轴承。

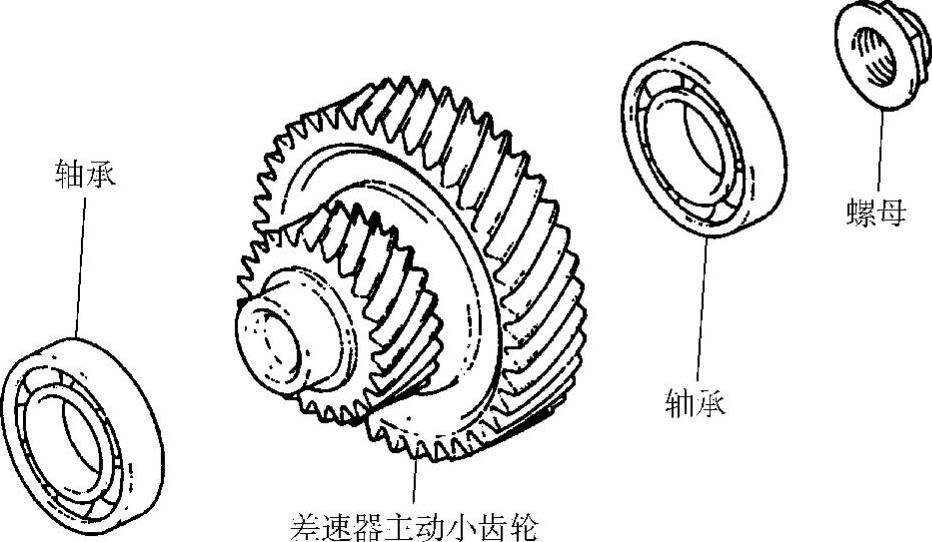

(3)差速器主动小齿轮检修 差速器主动小齿轮如图7-62所示。


图7-61 从动链轮和中间轴主动齿轮

1)拆下锥形滚针轴承。先拆下螺母,并将差速器主动小齿轮固定到台虎钳上,用长套筒扳手拆下螺母。然后用SST和压具从差速器主动小齿轮上拆下轴承。

2)检查锥形滚针轴承是否异常磨损,颜色是否有变化。如果轴承异常磨损或颜色有变化,则用新的轴承更换。

3)安装锥形滚针轴承。先用SST和压具将轴承安装到差速器主动小齿轮上,将差速器主动小齿轮固定到台虎钳上,用长套筒扳手拧紧螺母。

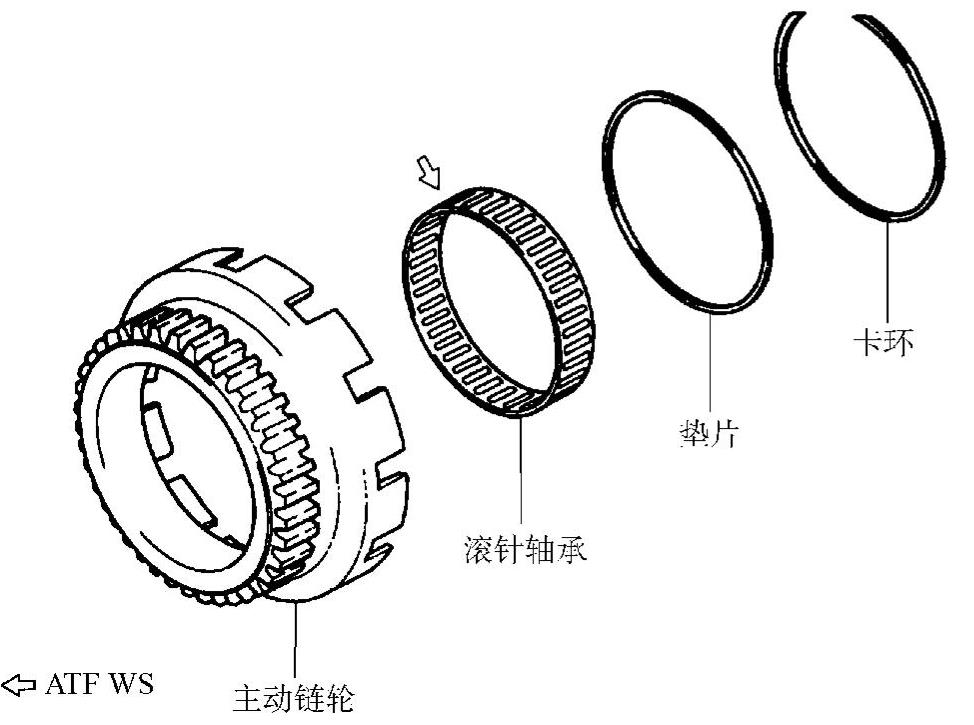

(4)变速器主动链轮分总成检修 变速器主动链轮分总成分解图如图7-63所示。


图7-62 差速器主动小齿轮

1)拆卸变速器主动链轮分总成。

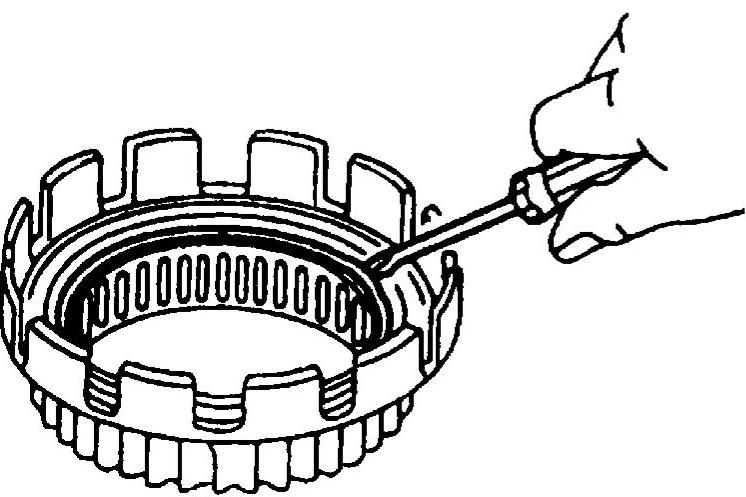

①用一字旋具从变速器主动链轮上拆下卡环,如图7-64所示。

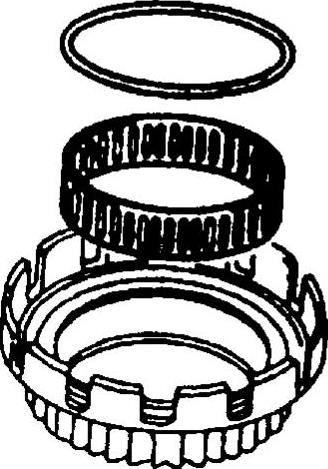

②从变速器主动链轮上拆下垫片和滚针轴承,如图7-65所示。

2)检查主动链轮1号止推滚针轴承是否异常磨损,颜色是否有变化。如果轴承异常磨损或颜色有变化,则应更换。

3)安装变速器主动链轮分总成。安装按照与拆卸相反顺序进行,安装前要给轴承滑动表面加ATF WS。

3.换挡控制执行器总成更换

(1)拆下换挡控制执行器总成

1)断开连接器。

2)拆下3个螺栓,如图7-66所示,拆下变速器壳盖。


图7-63 变速器主动链轮分总成分解图

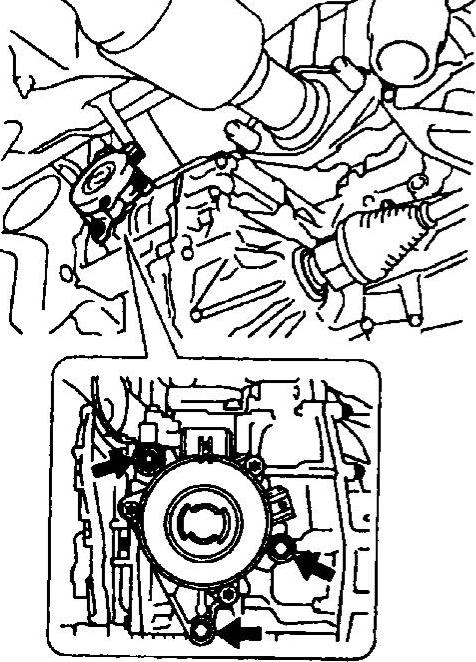

3)拆下3个螺栓,如图7-67所示,拆下换挡控制执行器总成。

(2)安装换挡控制执行器总成安装按照与拆卸相反的顺序进行,安装时给0形圈涂少量ATF WS。

4.混合动力汽车变速驱动桥总成更换(www.daowen.com)

1)断开蓄电池负极端子。

2)拆下检修塞。


图7-64 拆卸卡环


图7-65 拆卸垫片和滚针轴承


图7-66 变速器壳盖的拆卸


图7-67 换挡控制执行器总成的拆卸

3)拆下前轮。

4)拆下发动机左下盖。

5)拆下发动机右下盖。

6)排放冷却液。

7)排放变速驱动桥油。

8)拆下发动机罩分总成。

9)拆下前刮水器右臂和左臂。

10)拆下外侧前围顶板分总成。

11)拆下带转换器的变频器总成。

12)拆下空气滤清器总成。

13)断开线束。

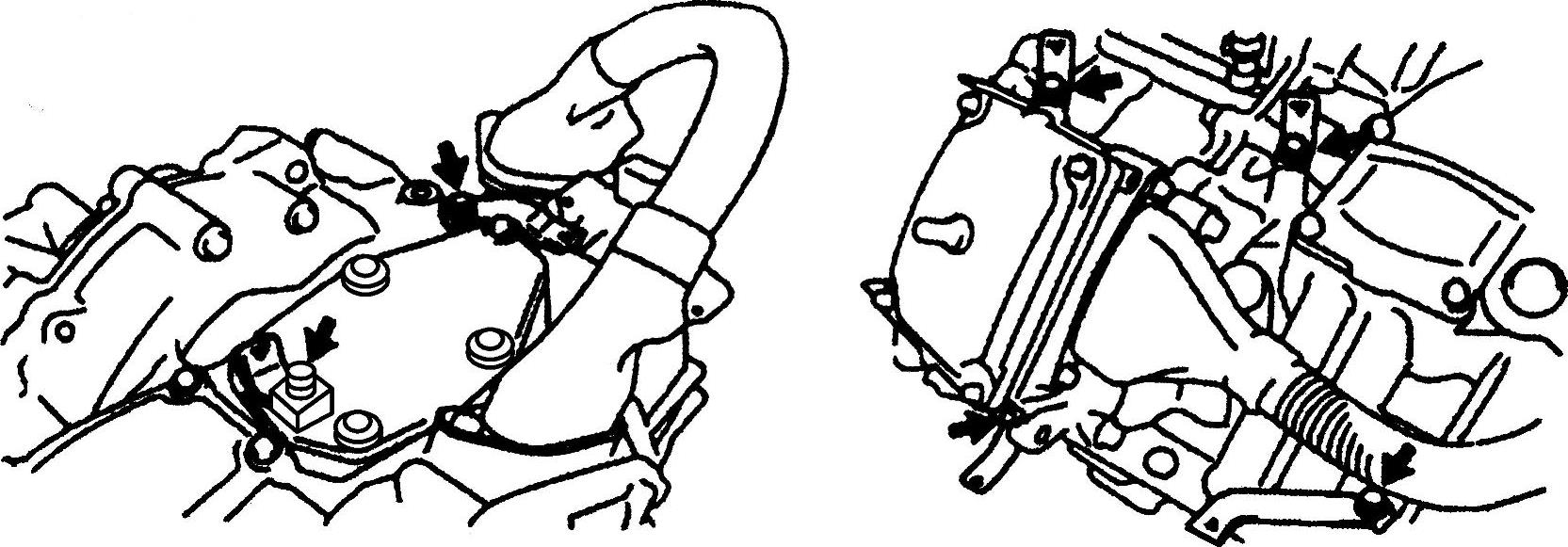

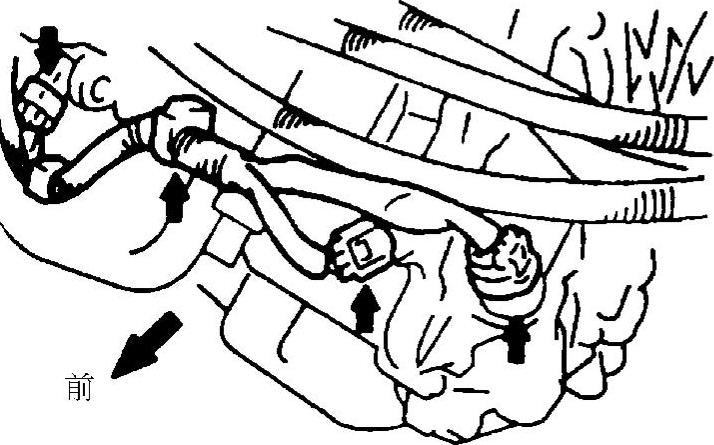

①如图7-68所示。断开图中所示的3个插接器和卡夹。

②分开图7-69中所示的2个卡夹。


图7-68 插接器和卡夹


图7-69 卡夹

③断开插接器。

④如图7-70所示,从变速驱动桥拆下3个螺栓和变速器壳盖。

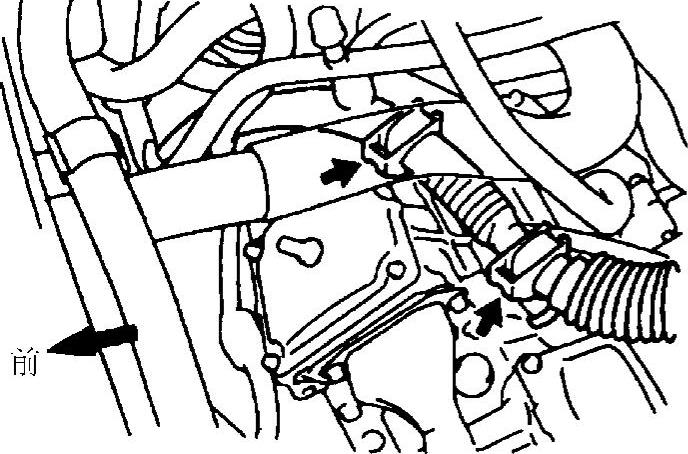

⑤如图7-71所示,断开2个卡夹。


图7-70 拆卸螺栓和变速器壳盖


图7-71 断开卡夹

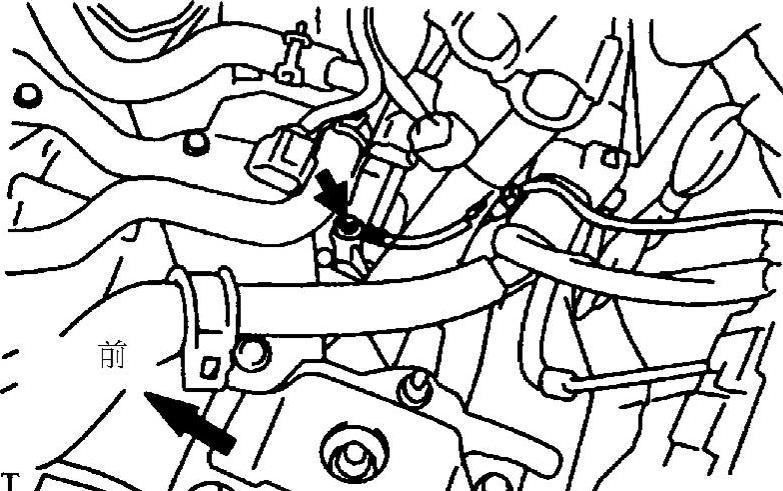

⑥如图7-72所示,拆下螺栓和接地线

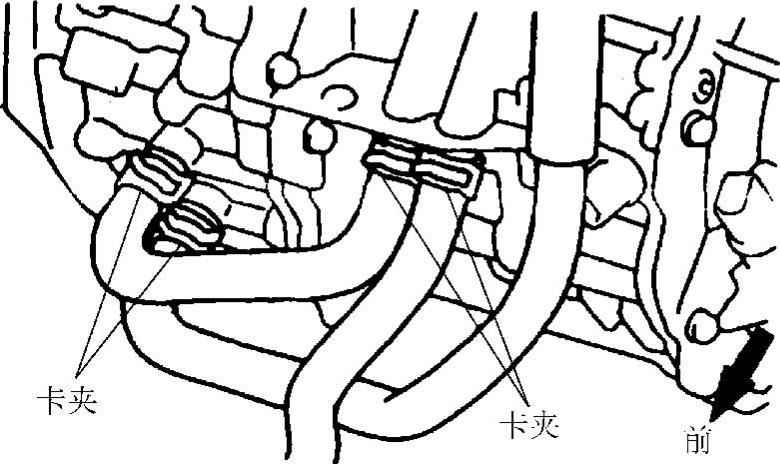

14)分离4号变频器冷却软管。如图7-73所示,拆下4个卡夹,断开3根软管。


图7-72 拆卸螺栓和接地线


图7-73 分离变频器冷却软管

15)拆下左前驱动轴总成和右前驱动轴总成。

16)分离排气管总成。

17)拆下前悬架横梁分总成。

18)吊起发动机总成。

①断开2根PCV软管。

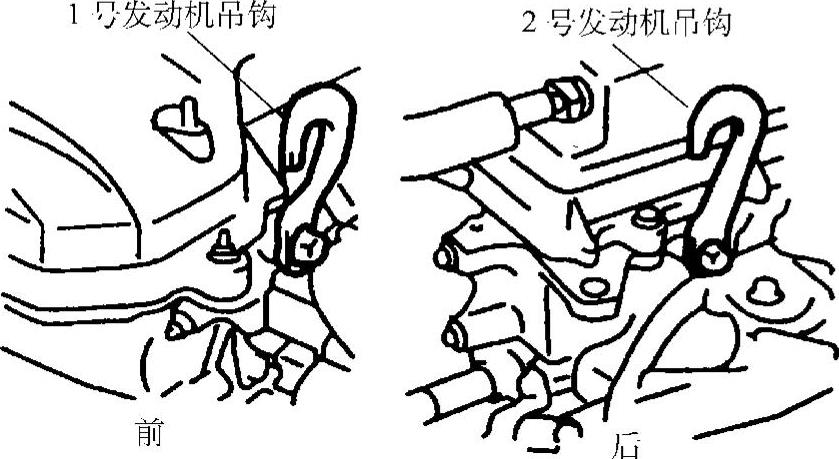

②如图7-74所示,按正确的方向安装1号和2号处发动机吊钩。

③将发动机链吊到发动机吊钩上。

19)支起变速驱动桥总成,用千斤顶支起变速驱动桥总成。

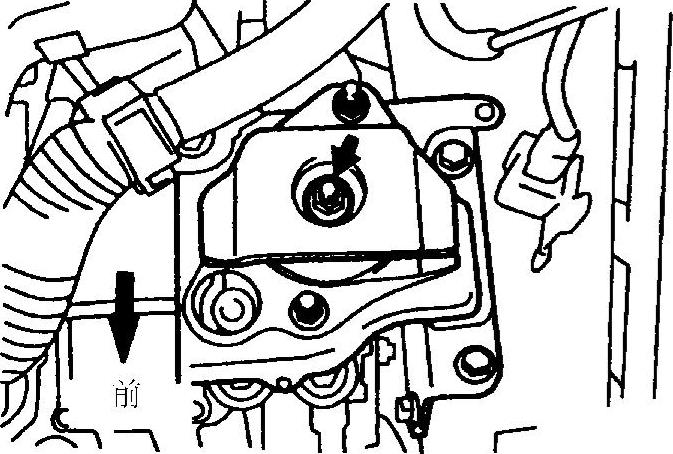

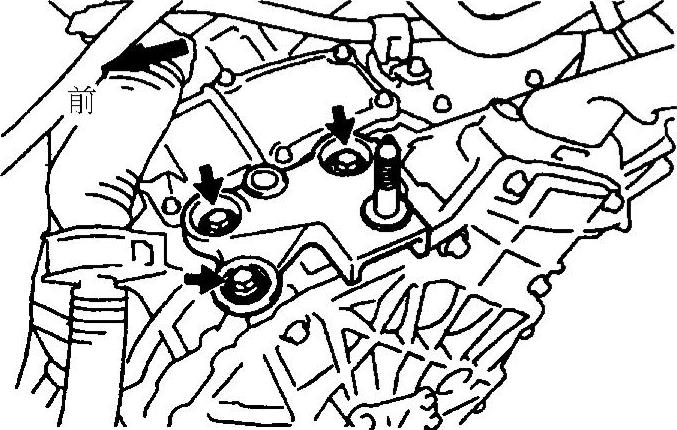

20)分离3号发动机安装支架。如图7-75所示,拆下螺母,从发动机安装隔振垫上断开3号发动机安装支架。


图7-74 1号和2号发动机吊钩


图7-75 分离3号发动机安装支架

21)拆下变速驱动桥总成。

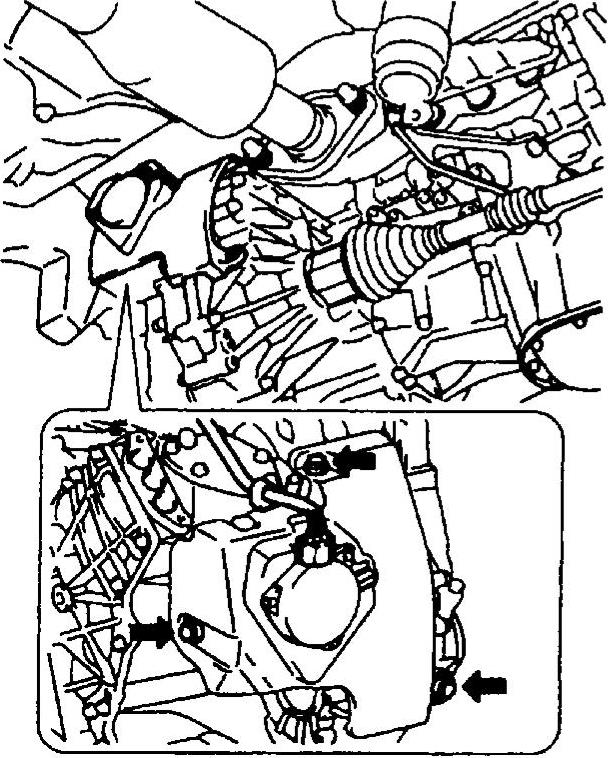

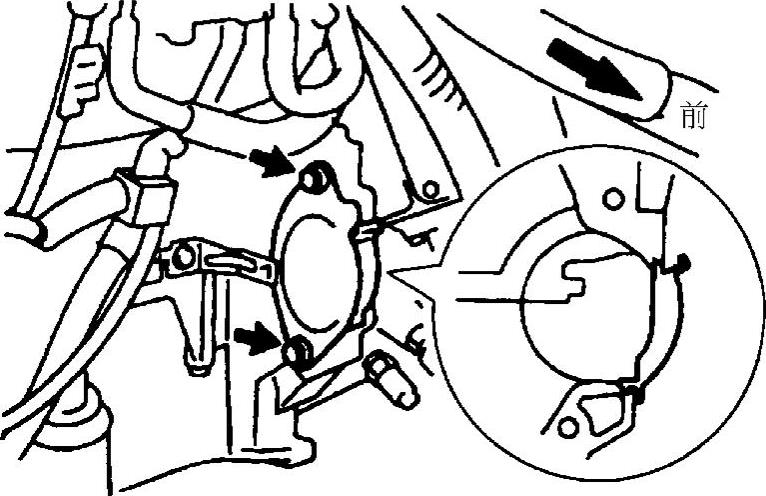

①拆下2个螺栓、起动机盖和壳体侧盖,如图7-76所示。

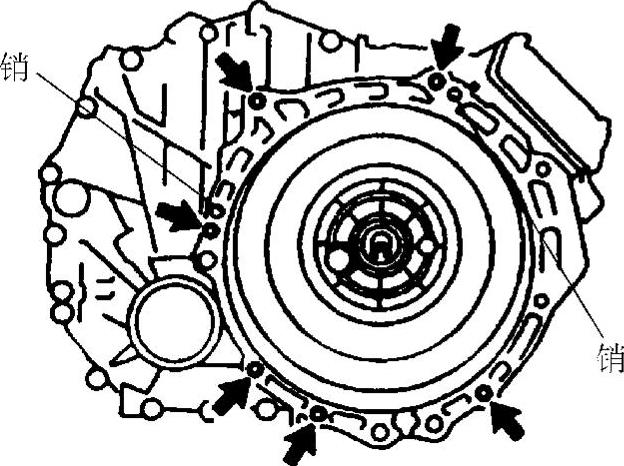

②拆下6个螺栓和变速驱动桥,如图7-77所示。拆卸时不要撬动HV变速器驱动桥和发动机的连接部分,以免损坏顶销。

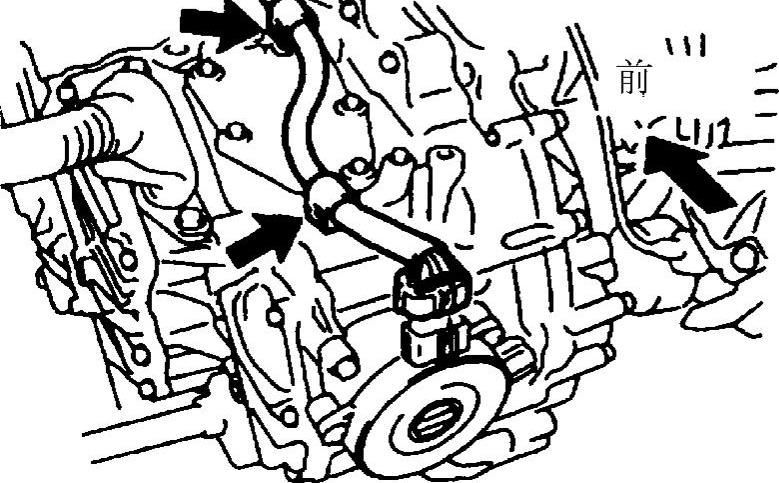

22)拆下6号变频器冷却软管。拆下卡夹和6号变频器冷却软管,如图7-78所示。

23)拆下3号发动机安装支架。

①如图7-79所示,拆下3个螺栓和3号发动机安装支架。

②如图7-80所示,拆下图中所示的6个螺栓和撑条。


图7-76 起动机盖和壳体侧盖


图7-77 拆卸变速驱动桥总成


图7-78 6号变频器冷却软管


图7-79 拆卸螺栓和3号发动机安装支架


图7-80 拆卸螺栓和撑条

24)安装变速驱动桥总成。安装按照与拆卸相反的顺序进行。安装完毕要添加丰田专用变速驱动桥油;添加冷却液并检查是否有泄漏;检查并调整前轮定位;删除转矩零点;进行初始化
