1.无级变速器的拆卸

1）拆下无级变速器总成。

2）拆下无级变速器发电机总成。

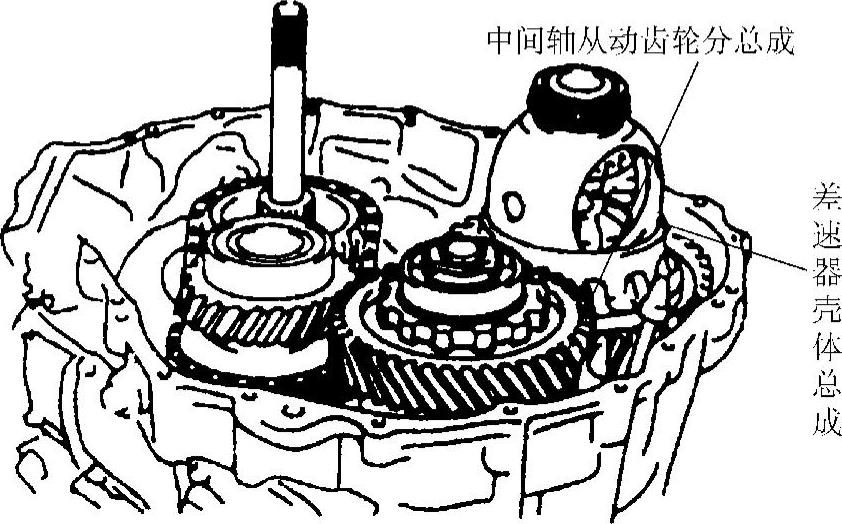

3）拆下差速器主动小齿轮和壳体总成，从HV电动机上拆下中间轴从动齿轮和差速器壳体总成如图7-26所示。

4）拆下变速器主动链轮总成。拆下推力轴承座圈、推力滚针轴承、1号推力轴承座圈（推力轴承座圈安装在发电机总机侧）、主动链轮和传动链。

5）拆下输入轴总成。

6）拆下行星轮组的环齿轮。

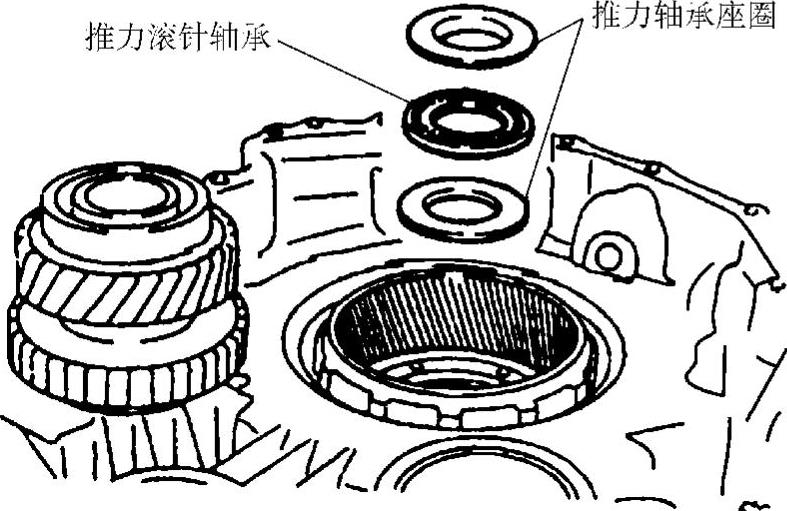

①拆下推力轴承座圈、推力滚针轴承和1号推力轴承座圈（推力轴承座圈安装在输入轴侧）如图7-27所示。

图7-26 中间轴从动齿轮和壳体的拆卸

图7-27 推力滚针轴承及座圈的拆卸

②拆下环齿轮，如图7-28所示。

7）拆下环齿轮法兰和垫片，如图7-29所示。

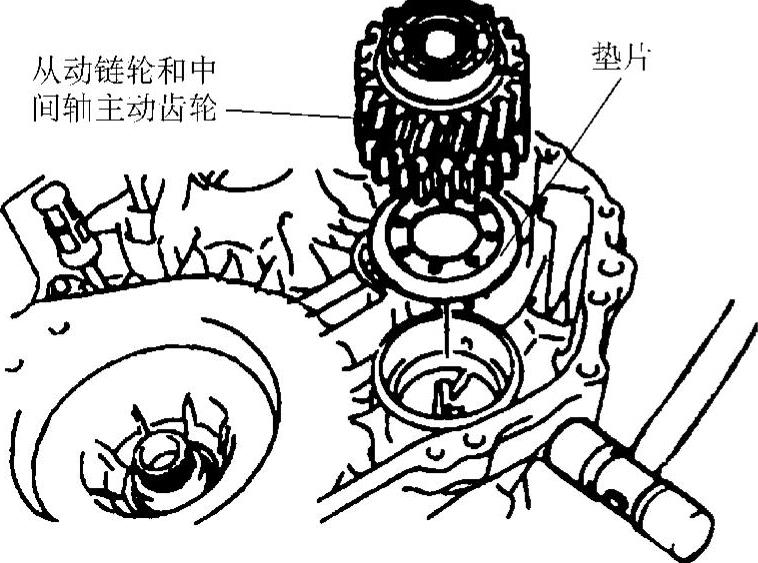

8）用塑料锤轻轻敲打电动机总成壳，拆下从动链轮、中间轴主动齿轮和垫片，如图7-30所示。

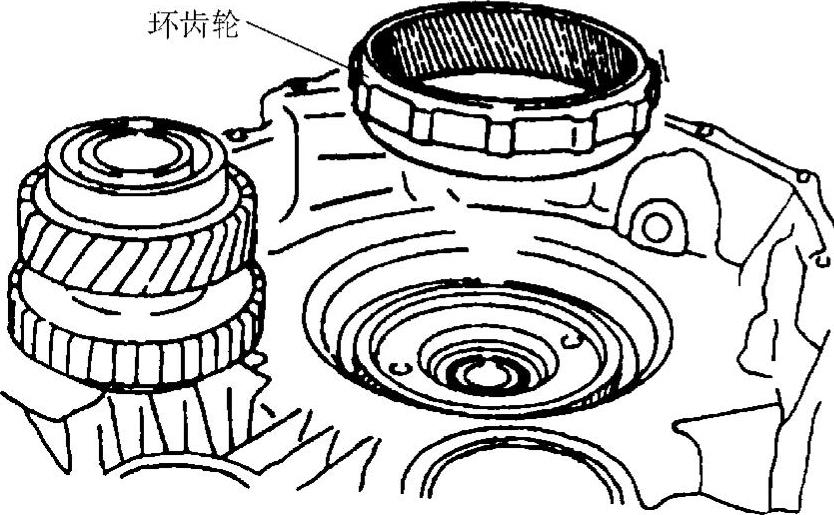

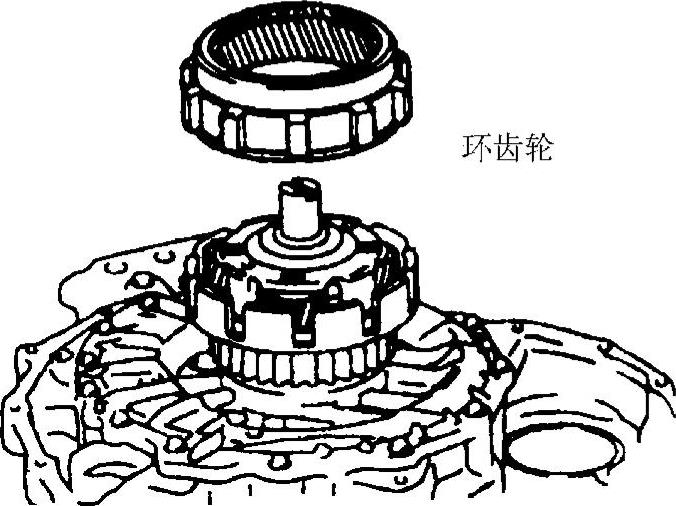

图7-28 环齿轮的拆卸

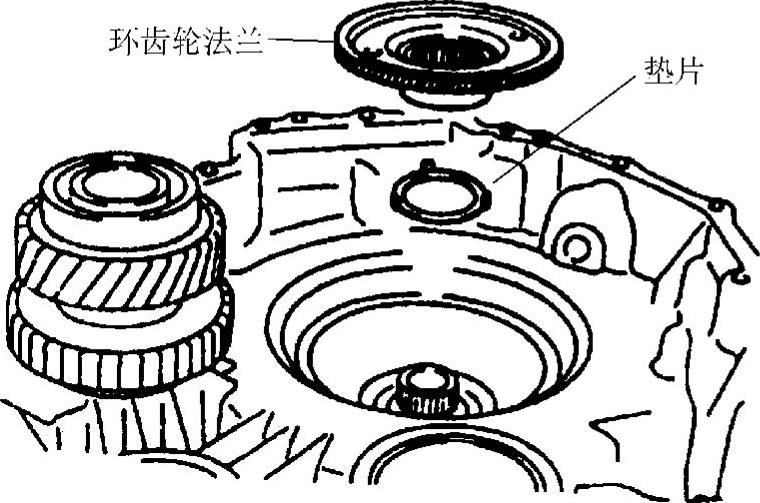

图7-29 环齿轮法兰的拆卸

9）拆下螺栓和机油滤清器，从滤清器上拆下O形圈。

10）拆下3个螺栓和安装支架。

11）拆下电动机转速传感器线束连接器和电动机定子线束连接器。

12）拆下换挡控制执行器总成，如图7-31所示。

图7-30 从动链轮和中间轴主动齿轮的拆卸

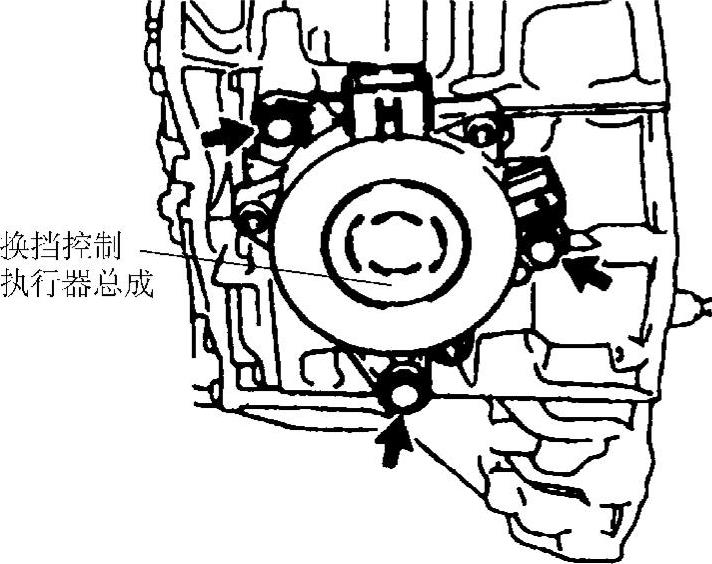

图7-31 拆卸换挡控制执行器总成

13）拆下6个螺栓并取下驻车盖。

14）拆下手动止推弹片盖和手动止推弹片。

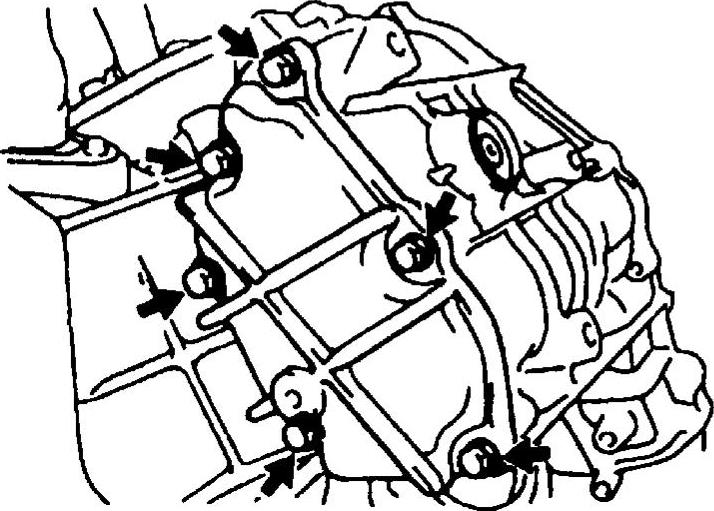

15）拆下6个螺栓，取下电动机水套盖，如图7-32所示。

16）拆下5个螺栓，取下驻车轴盖，如图7-33所示。

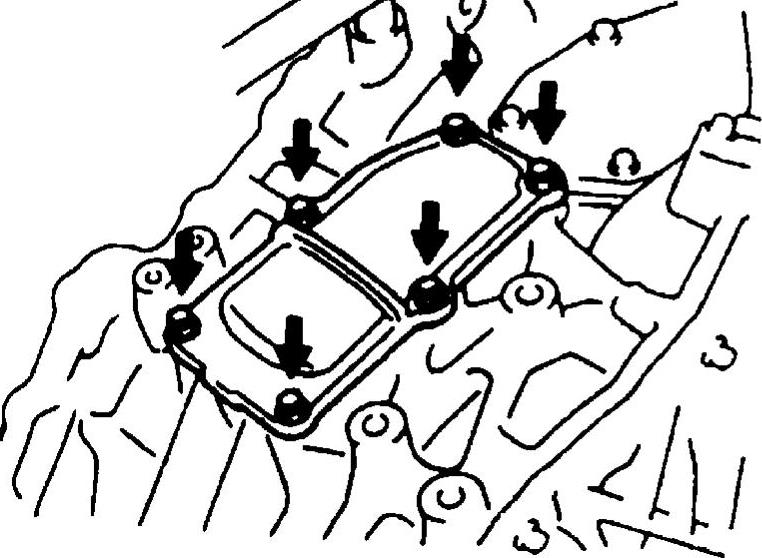

图7-32 拆卸电动机水套盖

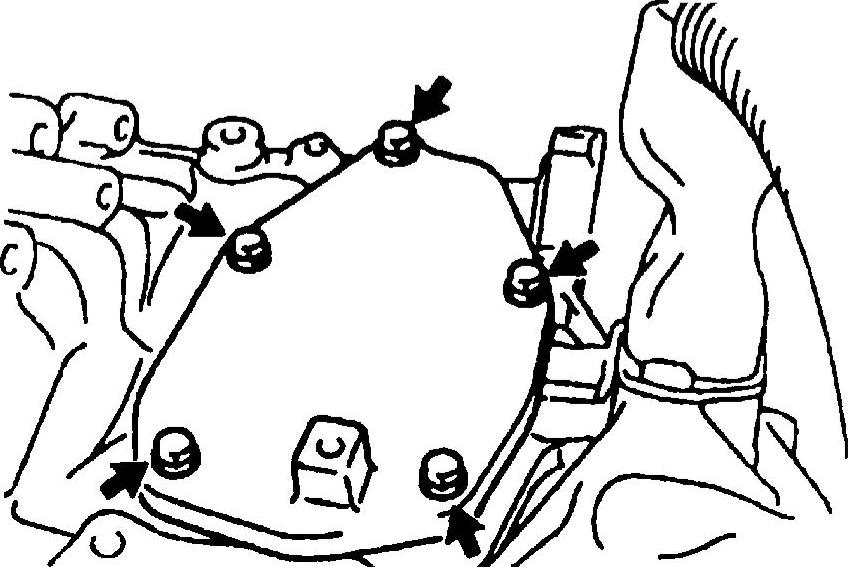

图7-33 拆卸驻车轴盖

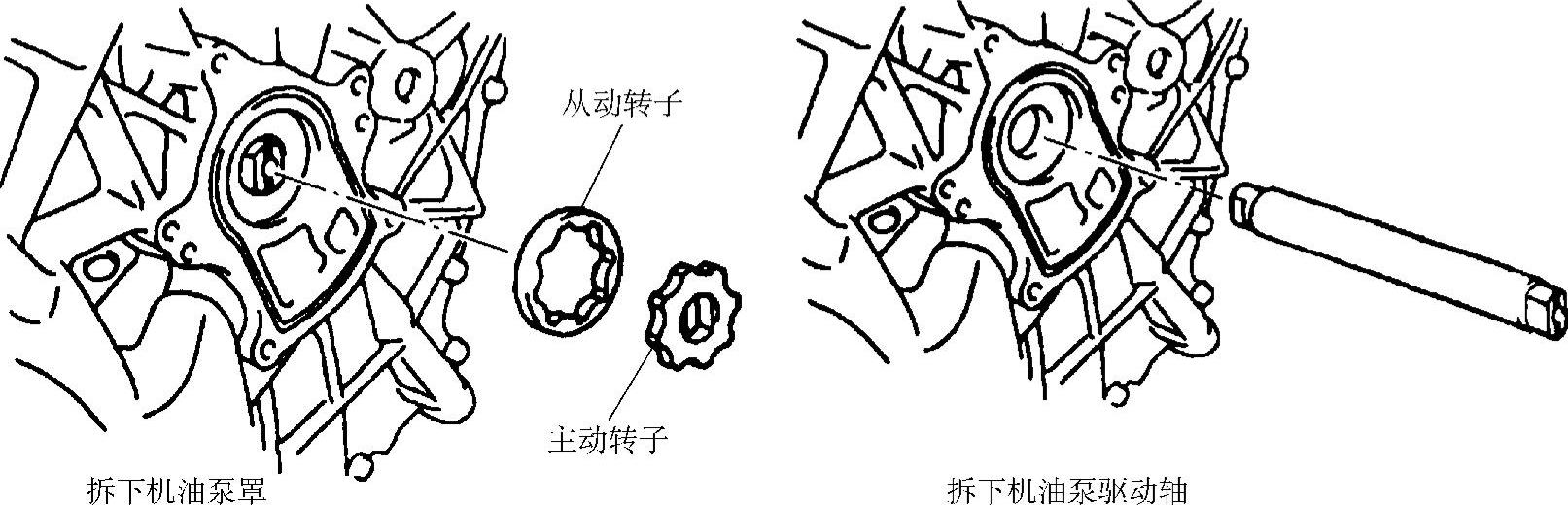

17）拆下机油泵罩和驱动轴如图7-34所示。拆下机油泵罩塞和O形圈，然后拆下机油泵罩，再拆下机油泵主动转子、从动转子和机油泵驱动轴。

图7-34 拆下机油泵罩和驱动轴

18）用专用工具SST拆下左差速器壳锥形滚针轴承外座圈和垫片。

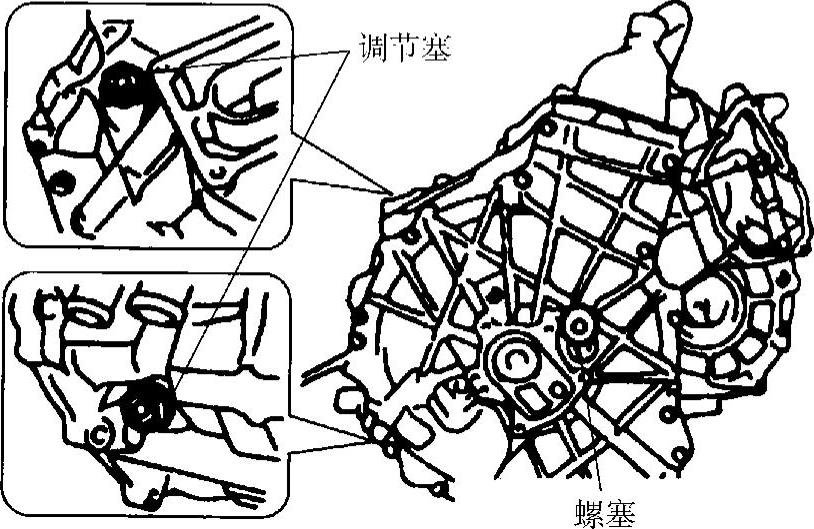

19）拆下带直头螺塞的变速器壳如图7-35所示。拆下调节塞和衬垫，用六角扳手拆下螺塞。

20）拆下电缆盖通气塞，然后拆下电缆盖。拆下5个螺栓，取下发电机电缆。

21）拆下发电机转速传感器线束连接器和变速器驱动桥壳体管连接器。

22）拆下变速器T形油封。

23）拆下带右差速器壳锥形滚针轴承。

24）拆下带直头螺塞的变速驱动桥壳体。拆下调节塞和衬垫，用套筒扳手拆下螺塞。

图7-35 螺塞的拆卸

2.无级变速器的安装

1）检查HV电动机总成转子衬套内径。用百分表测量电动机总成转子衬套内径（标准值为ϕ20.025～ϕ20.246mm），最大值为ϕ20.096mm，测量时应在多个地点测量，最后得出平均值。若内径超过最大值，则更换电动机总成。

2）安装带直头螺塞的变速驱动桥壳体。安装驱动桥总成T形油封。

3）调整差速器预紧力。

①将电动机总成固定在木块等物体上，用专用工具SST将左差速器壳锥形滚针轴承外座圈和垫片安装到电动机总成上。若垫片或外座圈变形或损坏，则应更换。

②用专用工具SST将右差速器壳锥形滚针轴承外座圈安装到电动机总成上。

③在差速器壳锥形滚针轴承滑动表面加上ATF WS，并将其安装到电动机总成上。

④用发动机吊装设备将电动机总成安装到发电机总成上，拧紧13个螺栓。

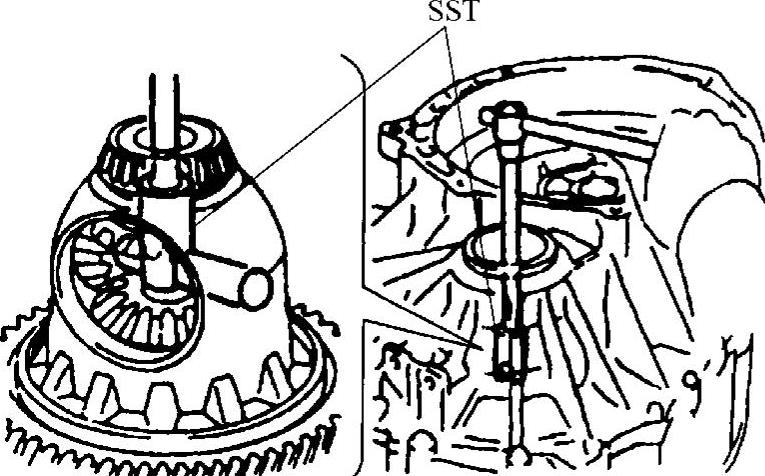

⑤用专用工具在两个方向上旋转差速器壳体总成，以稳定轴承，并用专用工具测量差速器壳体总成的差速器预紧力如图7-36所示。

a.预紧力：（起动转矩）新轴承为0.698～1.5N·m，旧轴承为0.49～0.78N·m。

b.预紧力：（转动转矩）20℃时为0.61～1.35N·m（20r/min）。

若预紧力不在规定范围内，则应更换垫片。垫片类型见表7-6。更换垫片时，拆下电动机总成侧锥形滚针轴承外座圈和垫片。垫片厚度增加0.02mm，预紧力相应增加约0.23N·m。

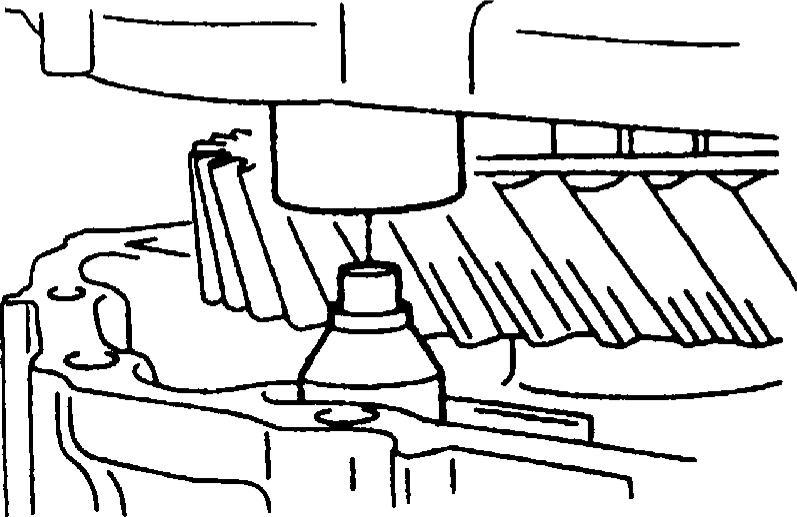

4）安装差速器主动小齿轮。要确保差速器主动小齿轮全部插入如图7-37所示。

图7-36 测量差速器的预紧力

图7-37 安装差速器主动小齿轮

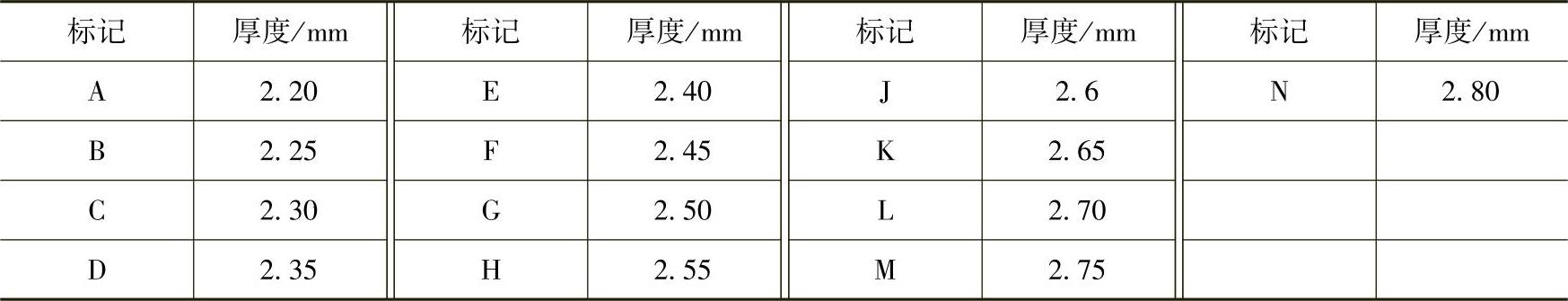

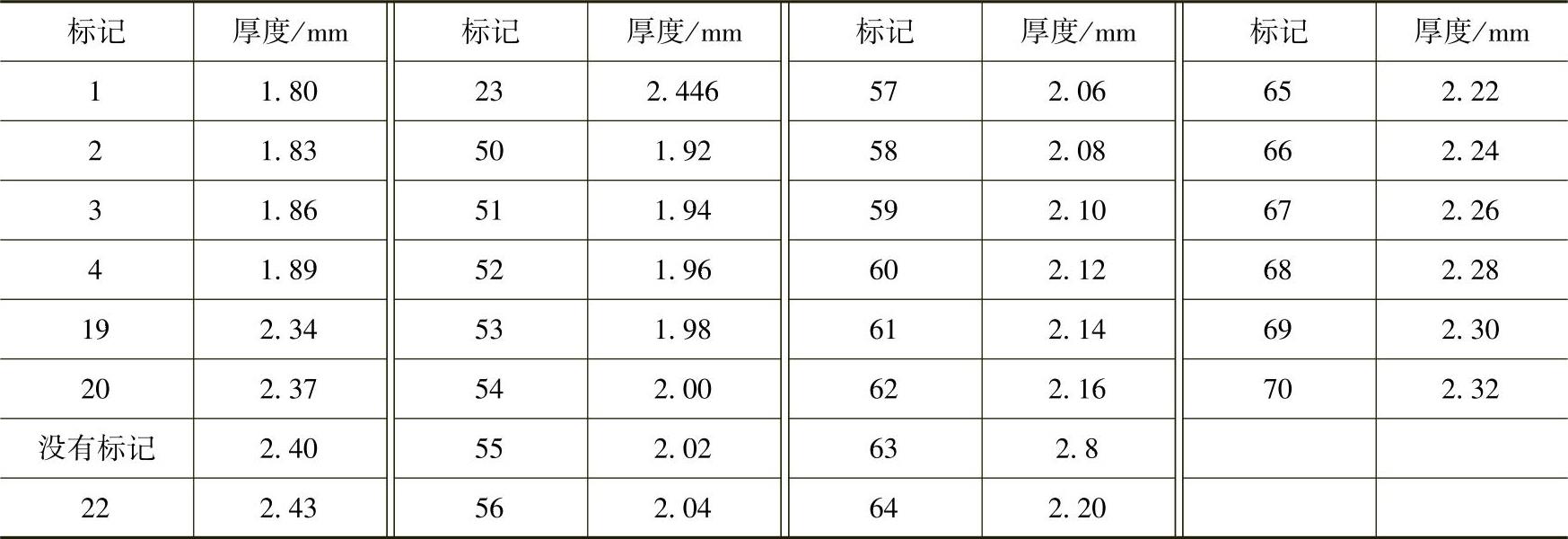

表7-6 垫片类型

5）选择好输入轴垫片。

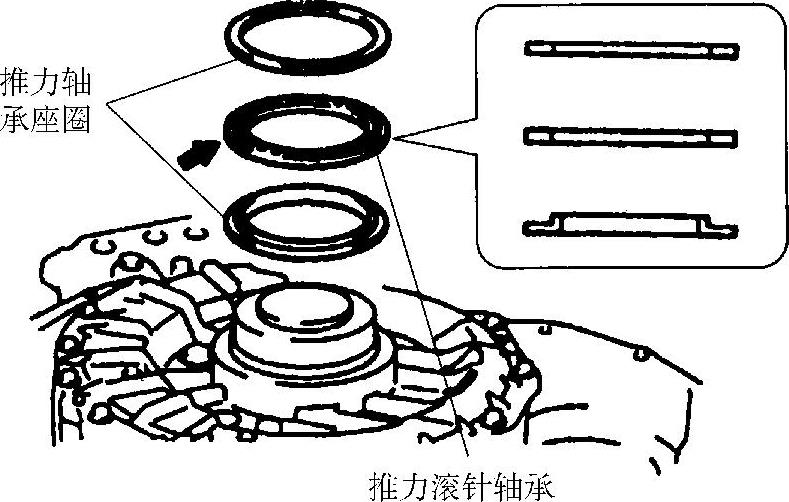

①安装1号推力轴承座圈。给推力滚针轴承法兰的滑动表面加ATF WS后安装好推力滚针轴承，再安装推力轴承座圈如图7-38所示。

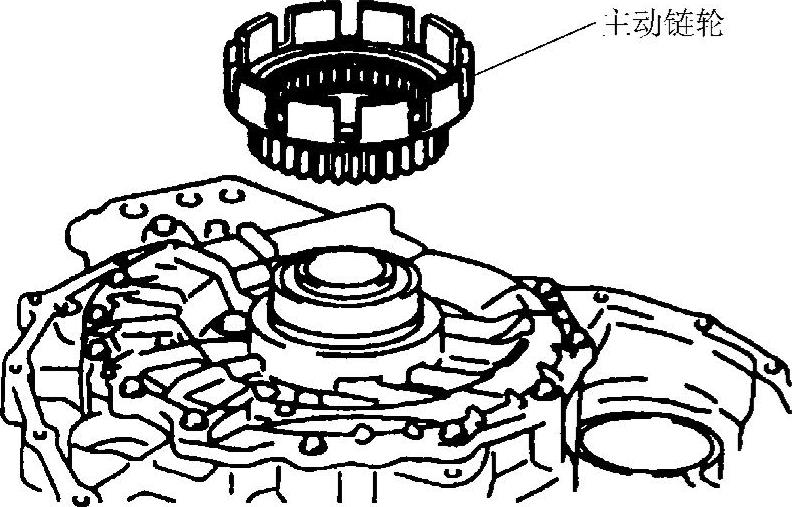

②如图7-39所示安装主动链轮。

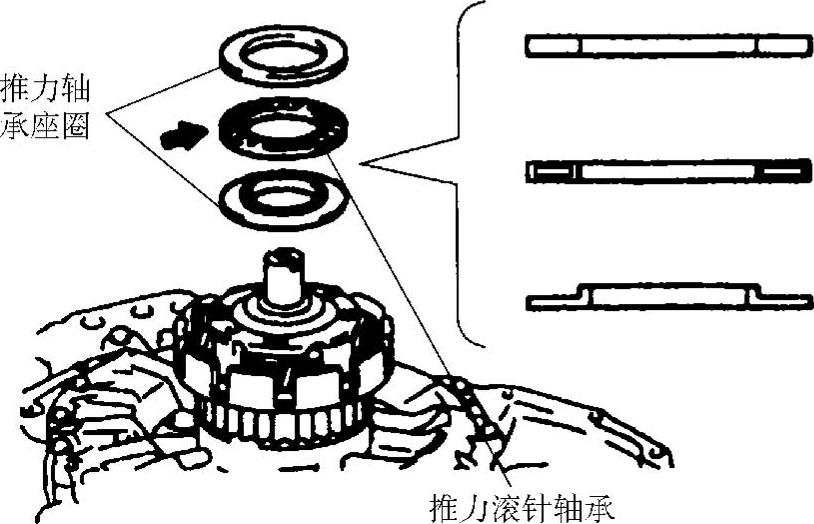

图7-38 安装1号推力轴承座圈

图7-39 安装主动链轮(www.daowen.com)

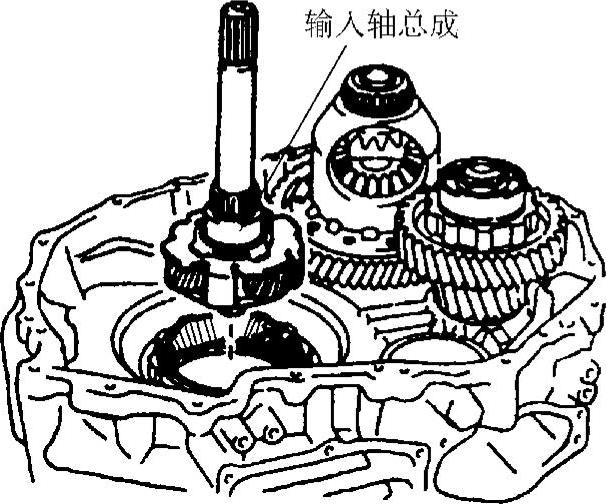

③如图7-40所示安装输入轴总成。

④如图7-41所示安装1号推力轴承座圈。安装好推力滚针轴承后，再安装推力轴承座圈。

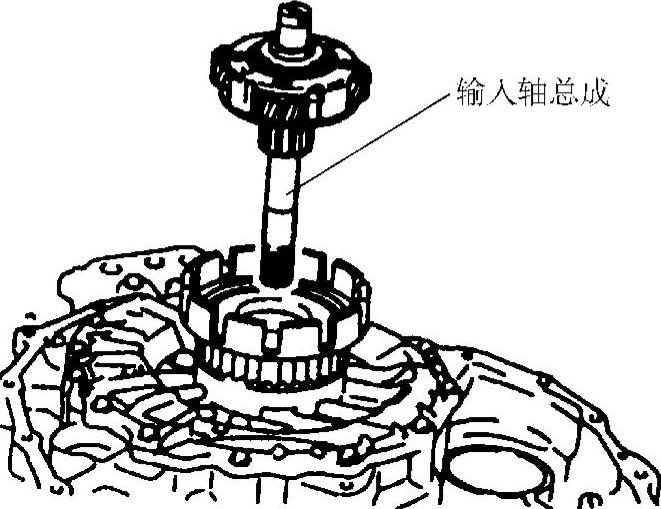

图7-40 安装输入轴总成

图7-41 安装1号推力轴承座圈

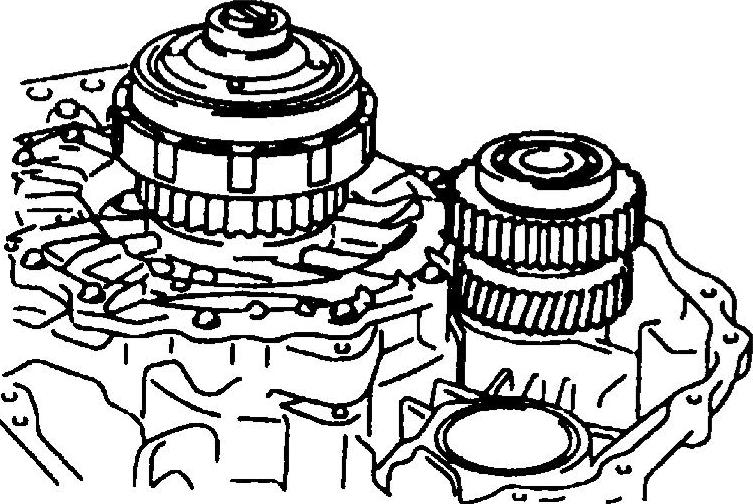

⑤如图7-42所示安装环齿轮。

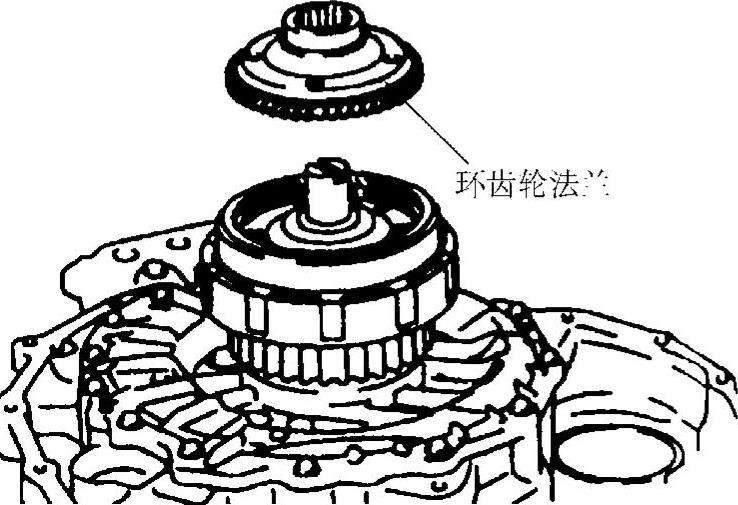

⑥安装环齿轮法兰如图7-43所示。

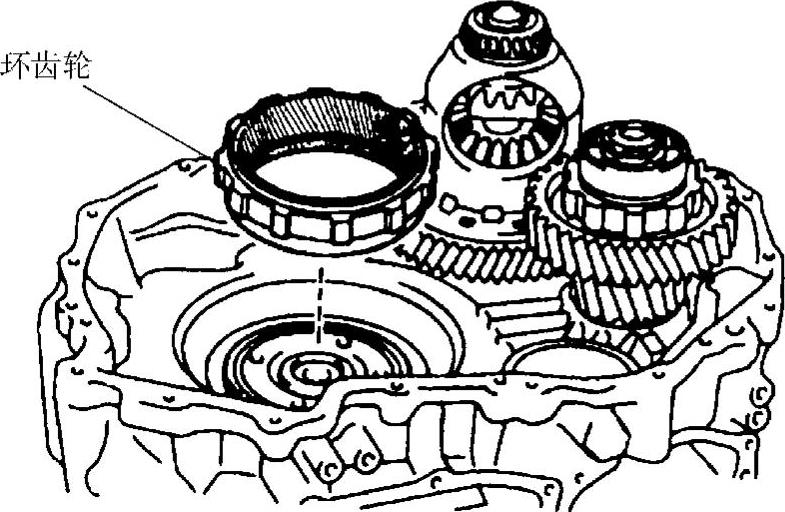

图7-42 安装环齿轮

图7-43 安装环齿轮法兰

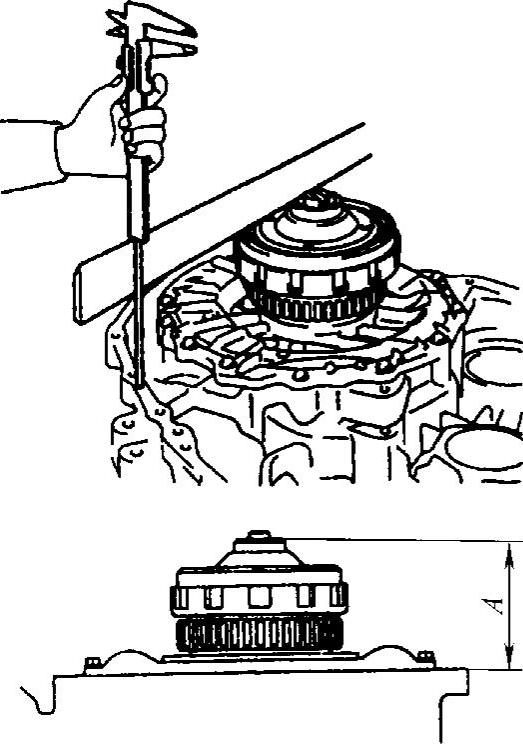

⑦用直尺和千分尺测量尺寸A，A=测量值-直尺宽度如图7-44所示。注意：测量尺寸A时不要安装垫片。每次测量时要测量3个不同的位置，最后算出平均值。测量时需两人配合。

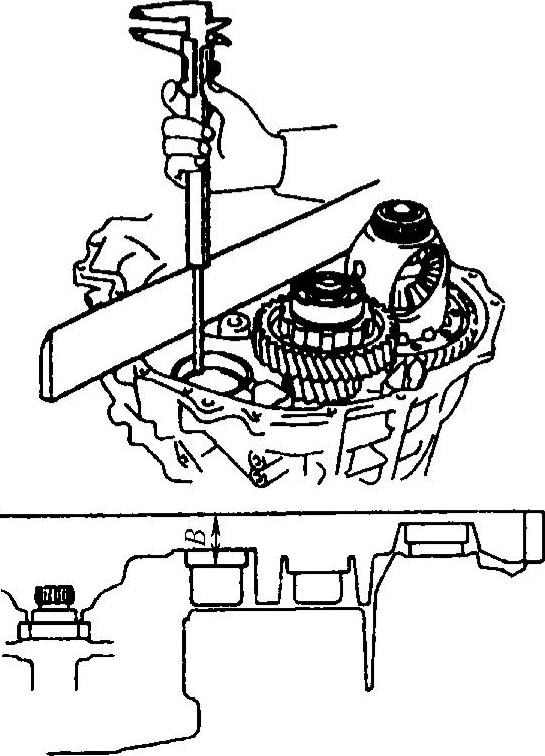

⑧用直尺和千分尺测量尺寸B如图7-45所示，尺寸B大于尺寸A，B=测量值-直尺宽度。

⑨选择垫片，垫片厚度=（B-A）-（0.1～0.4mm），0.1～0.4mm为与输入轴间所需的间隙。垫片类型见表7-7。

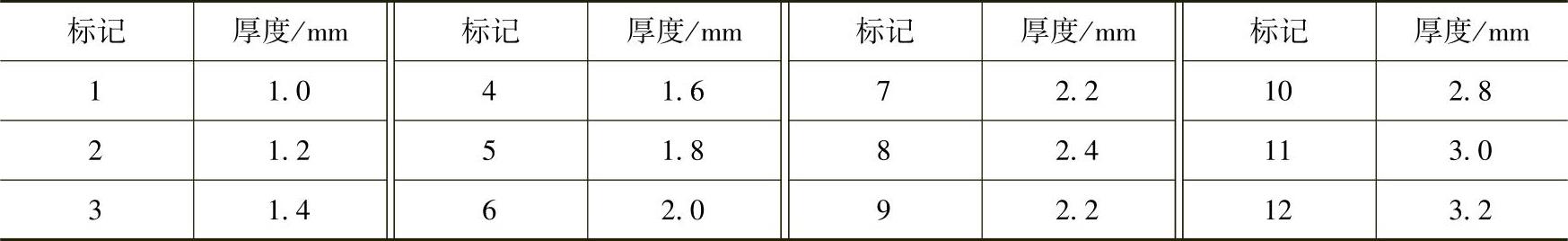

表7-7 垫片类型

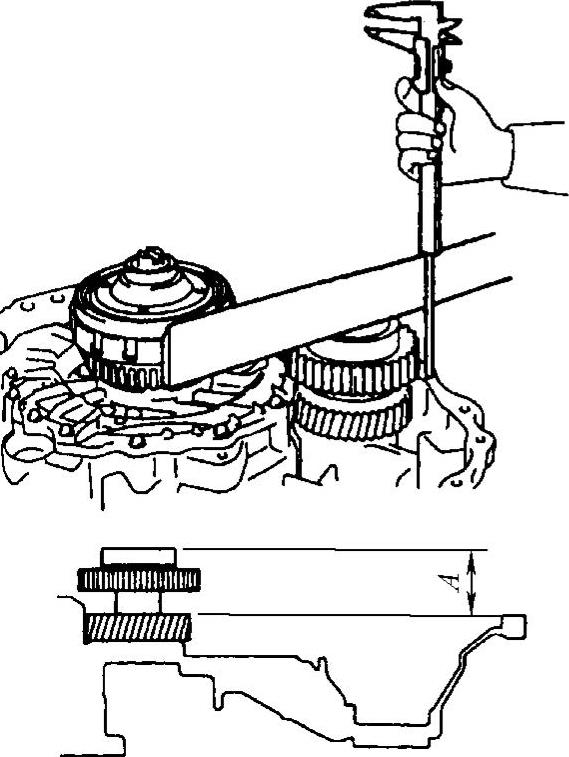

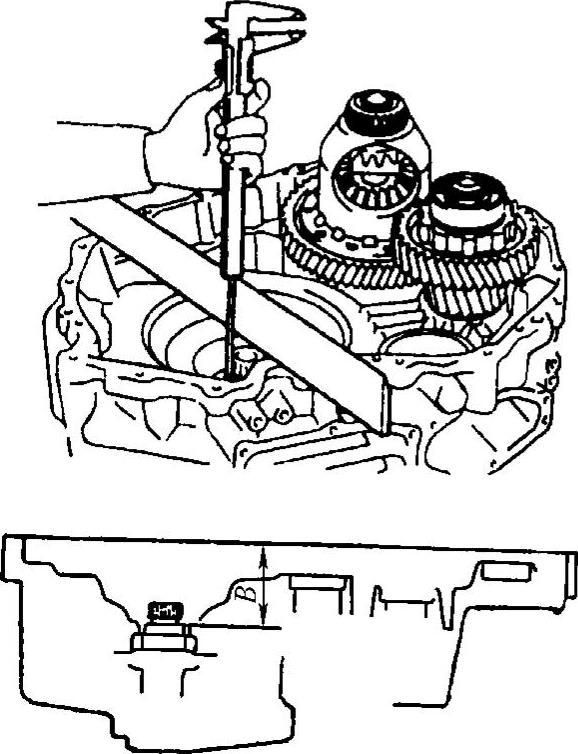

图7-44 尺寸A的测量

图7-45 尺寸B的测量

6）选择中间轴主动齿轮垫片。

①安装中间轴主动齿轮如图7-46所示。

②用直尺和千分尺测量尺寸A如图7-47所示，尺寸A=测量值-直尺宽度。测量尺寸A时不要安装垫片。每次都要测量3个不同的位置，然后取平均值。

图7-46 安装中间轴主动齿轮

图7-47 测量尺寸示意图

③用直尺和千分尺测量尺寸B如图7-48所示。尺寸B大于尺寸A，尺寸B=测量值_-直尺宽度。

④选择垫片，垫片厚度=（尺寸B-尺寸A）-（0～0.1mm），0～0.1mm为中间轴主动齿轮需要的间隙，垫片类型见表7-8所示。

7）安装输入轴总成。

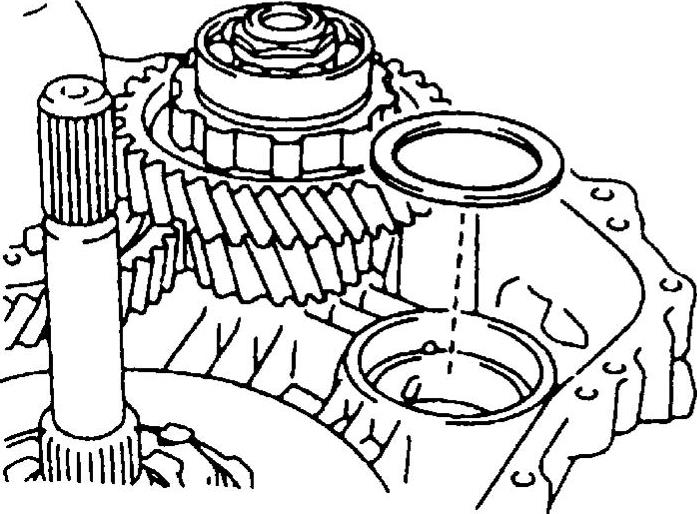

①安装选择的垫片如图7-49所示。

②安装环齿轮法兰，安装1号推力轴承座圈，安装推力滚针轴承，并在滑动表面加ATF WS，再安装推力轴承座圈。

图7-48 尺寸的测量

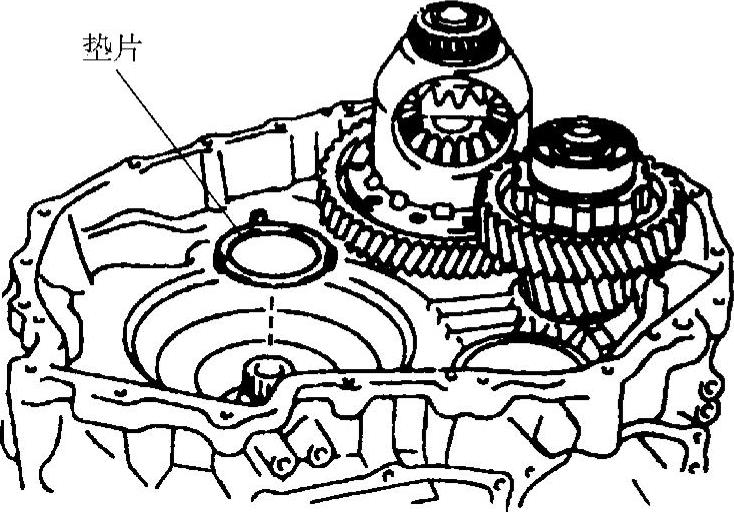

图7-49 安装选择的垫片

表7-8 垫片类型

③安装环齿轮如图7-50所示，安装输入轴总成如图7-51所示。

图7-50 安装环齿轮

图7-51 安装输入轴总成

8）安装从动链轮和中间轴主动齿轮。安装中间轴主动齿轮如图7-52所示。安装中间轴主动齿轮和传动链如图7-53所示。

9）安装变速器主动链轮分总成如图7-54所示，在主动链轮滚针轴承上加上ATF WS，并将主动链轮放到链条上。对齐环齿轮和驱动链轮的槽，然后安装主动链轮。

10）安装2号推力轴承座圈。安装1号主动链轮推力滚针轴承和2号推力轴承座圈。

11）安装变速器机油滤清器。

图7-52 安装中间轴主动齿轮

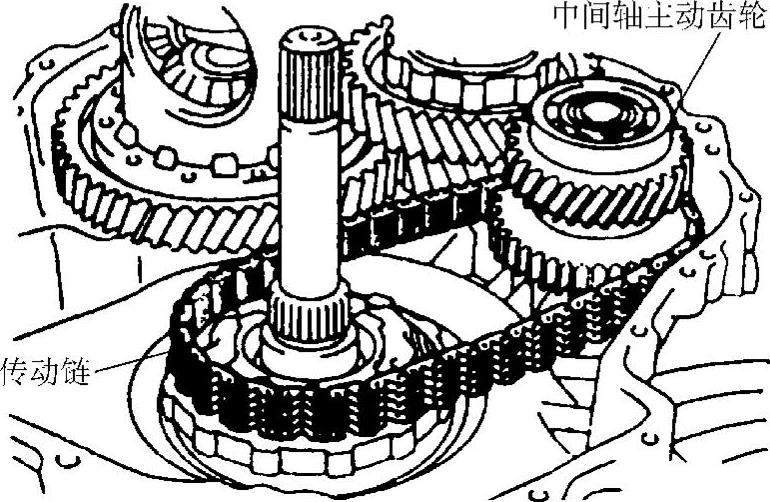

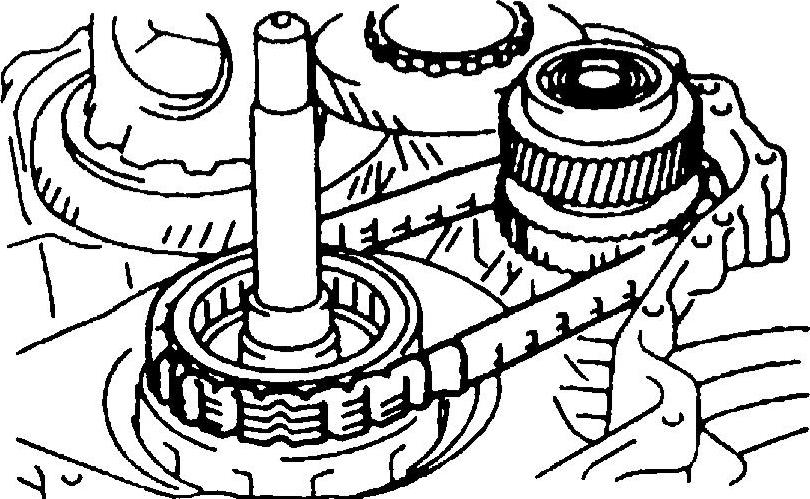

图7-53 安装中间轴主动齿轮和传动链

12）安装混合动力发电机总成如图7-55所示，在发电机总成表面连续涂上密封胶。用发动机吊装设备将驻车锁止杆安装到发电机总成上，使它插入凸轮导套中，若发电机不容易安装，则可顺时针或逆时针旋转输入轴，然后安装21个螺栓即可。

图7-54 安装主动链轮分总成

图7-55 安装混合动力发电机总成

13）安装变速驱动桥总成T形油封和变速驱动桥总成。

14）安装驻车盖和电动机水套盖。

15）安装驱动桥壳体管连接器和手动止推弹片总成，然后安装驻车盖，如图7-56所示。

16）安装换挡控制执行器总成如图7-57所示，给O形圈加少量ATF WS。并用3个螺栓安装换挡控制执行器和3个螺栓安装变速器壳盖。

图7-56 安装驻车盖

图7-57 加少量ATF WS

17）安装机油泵驱动轴、从动转子和主动转子。

18）安装变速器机油泵罩分总成。

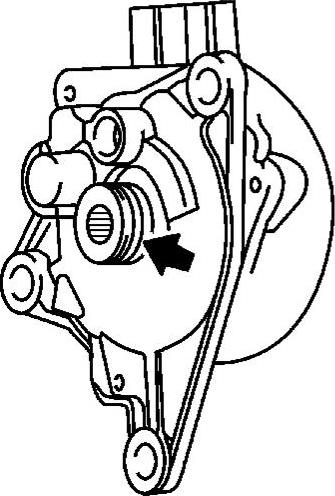

19）安装电动机定子线束插接器如图7-58所示。安装HV电动机侧电动机转速传感器线束连接器。

20）安装HV发电机侧电动机转速传感器线束连接器和发电机电缆。

21）安装电缆盖和安装通气塞。

22）安装3号发动机安装支架。
