1）将倒挡制动器完全浸泡在变速器油中至少30min。

2）将定位销、新的衬垫安装到变速器壳体上。将控制轴朝变速器壳体的外侧推，然后安装中间壳体。将控制轴向后推，然后对准控制轴上的槽，将滚柱安装到中间壳体上。

3）安装新的倒挡制动器活塞密封圈，然后将活塞安装到中间壳体上；安装回位弹簧，弹簧应对准导向器。

4）用专用工具（07TAE-P4VR110）压缩回位弹簧，将卡环安装到座圈上方的中间壳体上，然后拆除专用工具，确认卡环开口间隙不小于15mm。

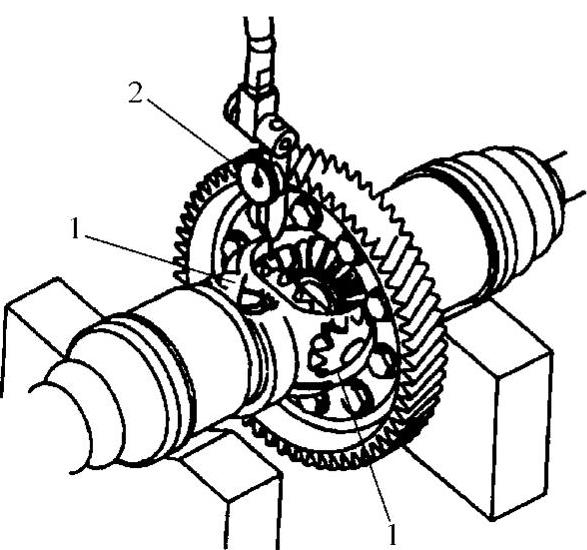

图6-75 检测小齿轮的齿隙

1—小齿轮 2—百分表

5）安装倒挡制动器片组。按图6-76所示的方向将盘片弹簧放到倒挡制动器，从制动盘开始，交替安装制动片和制动盘：L15A2发动机车型是3片；L13A3和L12A3是2片。然后安装制动器底板和卡环，安装后确认卡环的内径不小于143.5mm，开口端隙不小于18mm。

6）调整倒挡制动器间隙。如图6-77所示，在倒挡制动器底板上放置百分表，向上提顶板，使其与倒挡制动器底板接触并使制动器底板紧靠卡环，将百分表归零。如图6-78所示，放松底板，使其降低，然后横穿倒挡制动器底板安放一块钢板，用39N的力下压钢板，记录百分表读数。至少测量3个位置，取平均值作为倒挡制动器间隙，规定值为0.55～0.7mm。如果测量值超出规定范围，选择合适厚度的倒挡制动器压盘见表6-17。

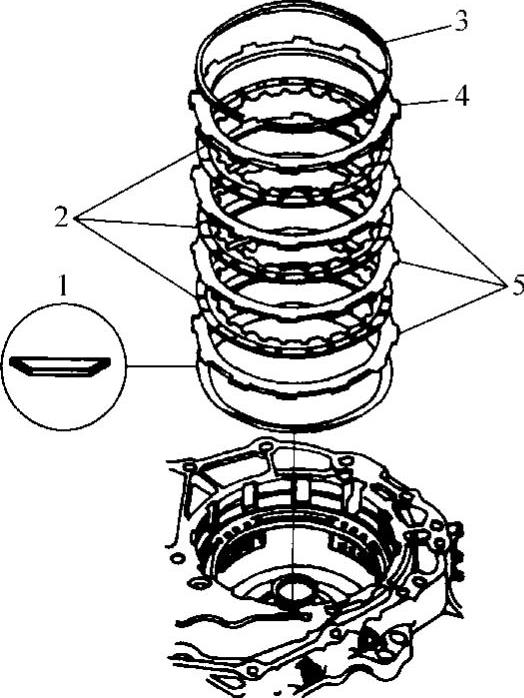

图6-76 安装倒挡制动器片组

1—盘片弹簧 2—制动盘 3—卡环 4—制动器底板 5—制动片

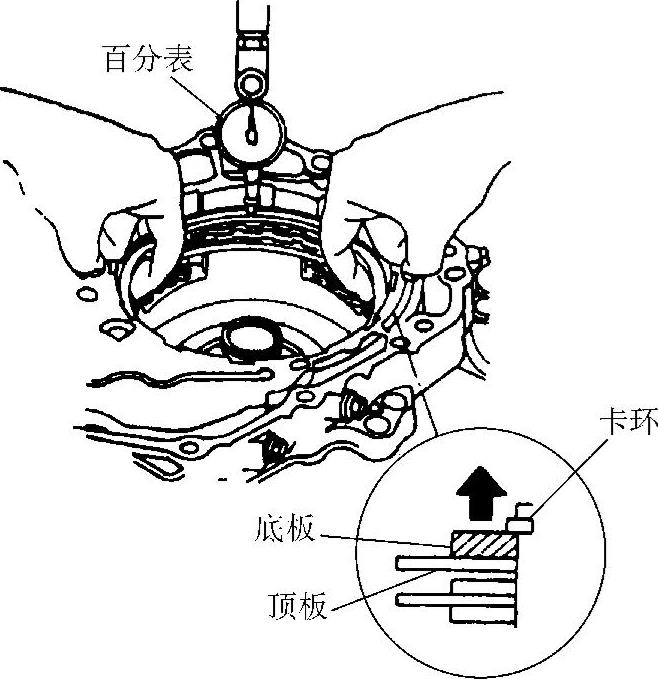

图6-77 百分表校零

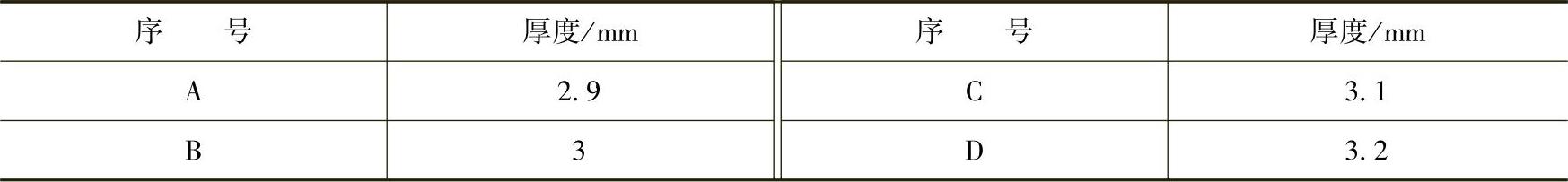

表6-17 倒挡制动器压盘厚度

7）安装前进挡离合器。如图6-79所示，将卡环座圈安装到主动带轮轴上。用胶带包住主动带轮轴花键，以防O形圈损坏，将新的O形圈安装到主动带轮的槽上，然后拆除胶带。将前进挡离合器安装到主动带轮轴上，然后安装卡环以紧固前进挡离合器。安装后确认卡环的外径不大于41.4mm。

8）安装行星轮组如图6-80所示，将内齿圈安装到前进挡离合器上，将行星轮与前进挡离合器盘对齐，行星架与倒挡制动器盘对齐，穿过主动带轮安装输入轴（行星架）总成。

9）安装手动阀体如图6-81所示，将手动阀隔板和定位销安装到中间壳体上，然后安装手动阀体和锁止弹簧，紧固手动阀体螺栓。

10）安装变速器端盖。将新的O形圈安装到ATF油管，更换新的垫圈，然后安装端盖，紧固螺栓。

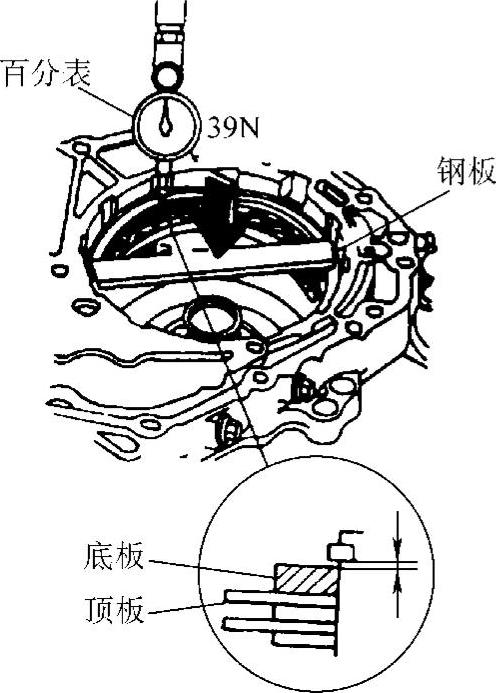

图6-78 测量倒挡制动器间隙

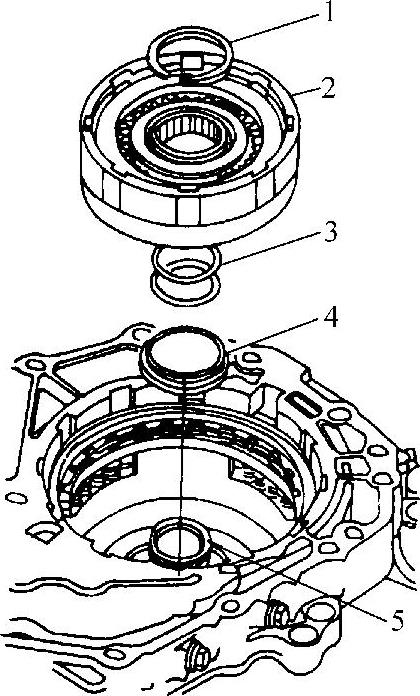

图6-79 安装前进挡离合器

1—卡环 2—前进挡离合器 3—O形圈 4—卡环座圈 5—主动带轮轴

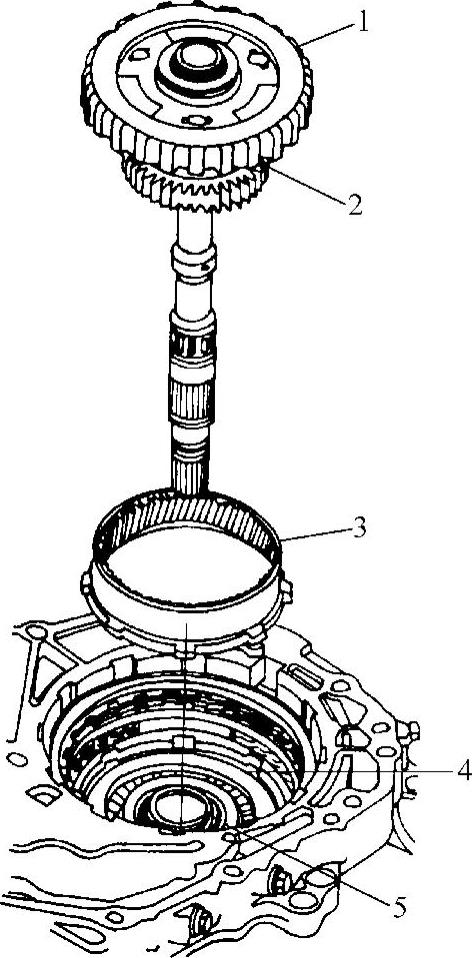

图6-80 安装行星轮组

1—行星架 2—行星轮 3—内齿圈 4—前进挡离合器 5—主动带轮轴

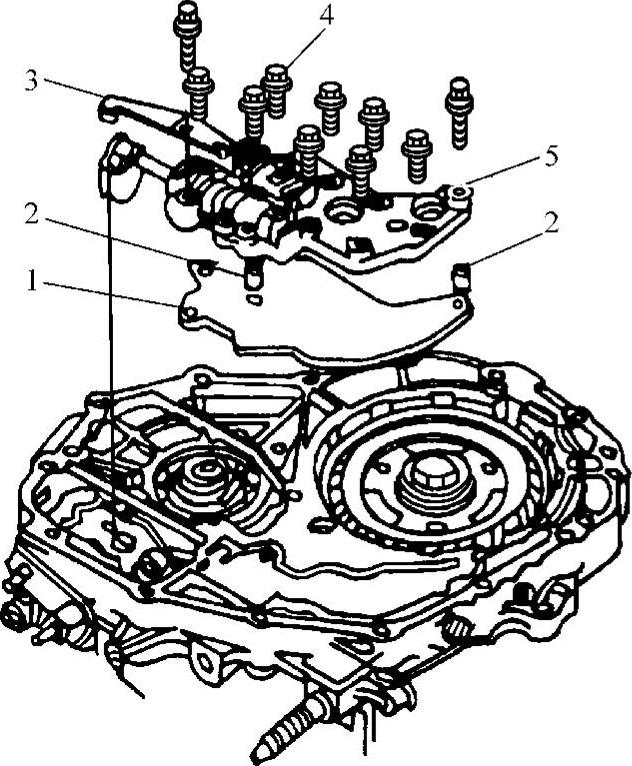

图6-81 安装手动阀体

1—隔板 2—定位销（2只） 3—锁止弹簧 4—手动阀体螺栓 5—手动阀体

11）将变速器端盖翻转向下，将密封环安装到新的中间轴主动齿轮（驻车齿轮）上。如图6-82所示，将驻车棘爪、棘爪弹簧、棘爪轴套安装到变速器壳体上，然后将变速杆拨至P位以外的任何挡位。

12）用胶带包住从动带轮轴花键，以防止O形圈损坏，将新的O形圈安装到从动带轮轴的槽中，拆除胶带。

13）将中间轴主动/驻车齿轮安装到起步离合器上，然后将它们装到从动带轮轴上。

14）将专用工具07TFE-P4VR130的把手向上提拉，如图6-83a所示，然后将其锥头安装到从动带轮轴输油管孔和起步离合器内。推动专用工具的把手如图6-83b所示，然后拧紧螺母，将中间轴主动/驻车齿轮安装到主动带轮轴上。将专用工具的把手向上拉，拆除专用工具。

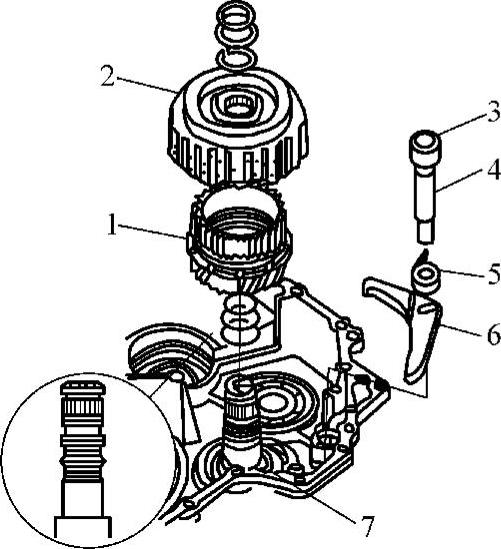

图6-82 安装驻车锁止机构和起步离合器(www.daowen.com)

1—中间轴主动/驻车齿轮 2—起步离合器 3—轴套 4—棘爪轴 5—棘爪弹簧 6—驻车棘爪 7—从动带轮轴

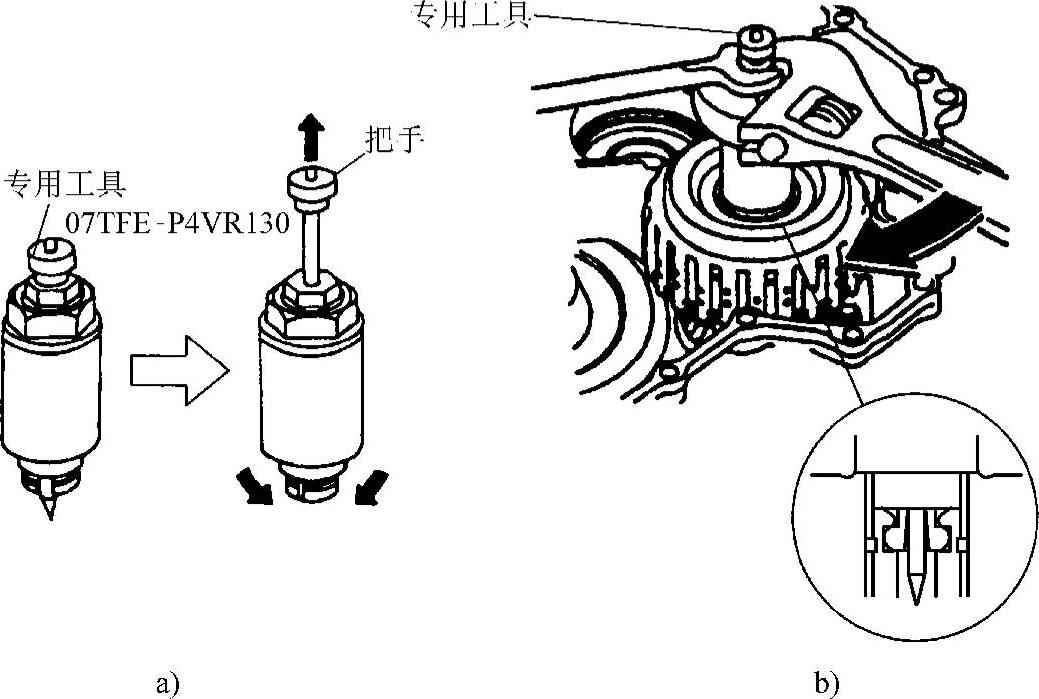

图6-83 安装中间轴主动/驻车齿轮

a）专用工具 b）安装

15）安装卡环，然后用塞尺测量卡环与起步离合器导向器之间的间隙，如图6-84所示，至少测量3个位置，取其平均值为实际间隙值，规定值为0～0.15mm。如果测量值超出规定范围，拆卸卡环并选择合适厚度的卡环，直至间隙值在规定范围内。最后安装合适的卡环护圈和卡环，确认卡环的外径不大于33.9mm。可供选择的卡环规格见表6-18。

16）将中间轴从动齿轮放在变速器壳体上，将其与中间轴主动齿轮对齐，然后穿过第二轴从动齿轮，将主减速器半轴安装到变速器壳体上。将止推垫圈、推力滚针轴承、垫片（22mm×28mm）安装到输入轴上，安装卡环将其固定，如图6-85所示。确认卡环的外径不大于26.3mm。

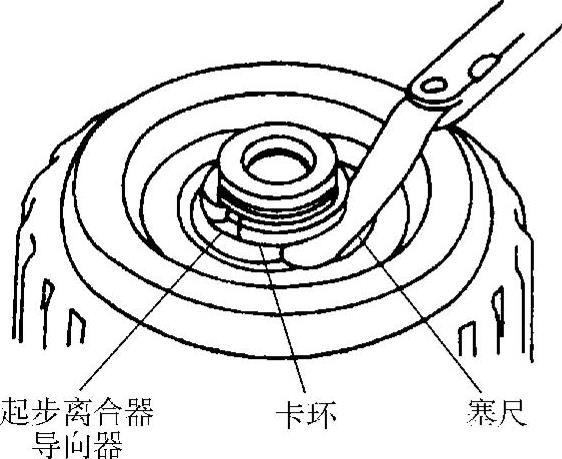

图6-84 测量卡环与起步离合器导向器之间的间隙

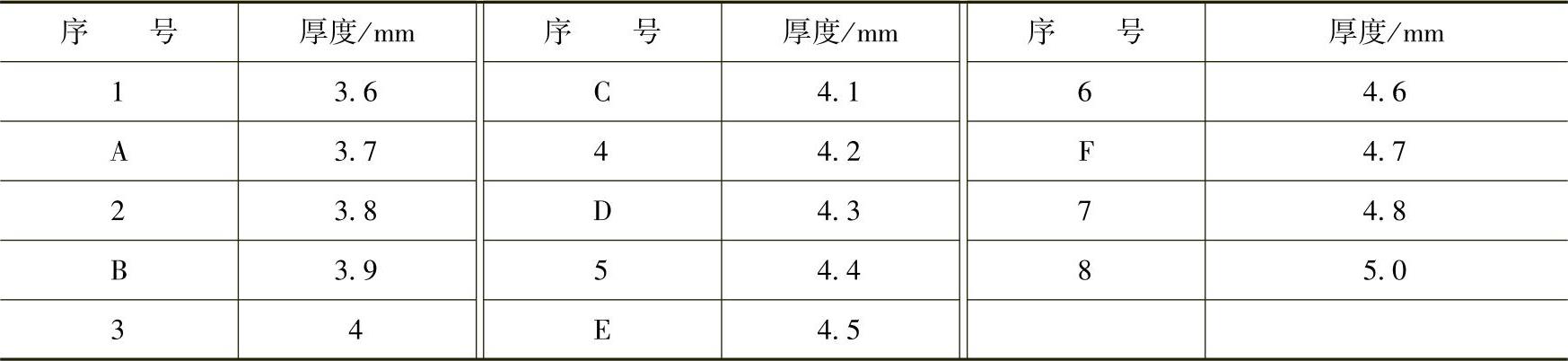

表6-18 开口卡环厚度

17）用塞尺测量止推垫片和卡环之间的间隙，如图6-86所示，至少测量3个位置，取其平均值为实际间隙值，规定值为0.37～0.65mm。如果测量值超出范围，拆卸卡环并选择合适厚度的止推垫片，直至间隙值在规定范围内。最后安装合适的止推垫片和卡环，可供选择的止推垫片规格见表6-19。

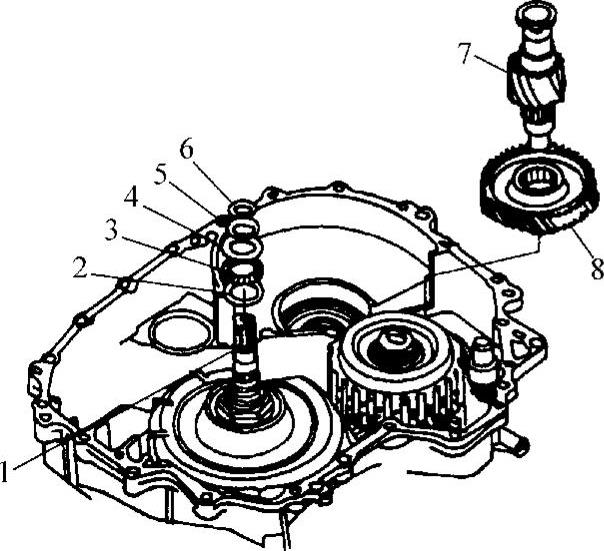

图6-85 安装中间轴从动齿轮

1—输入轴 2—止推垫圈 3—推力滚针轴承 4—止推垫圈 5—止推垫片 6—卡环 7—主减速器半轴 8—中间轴从动齿轮

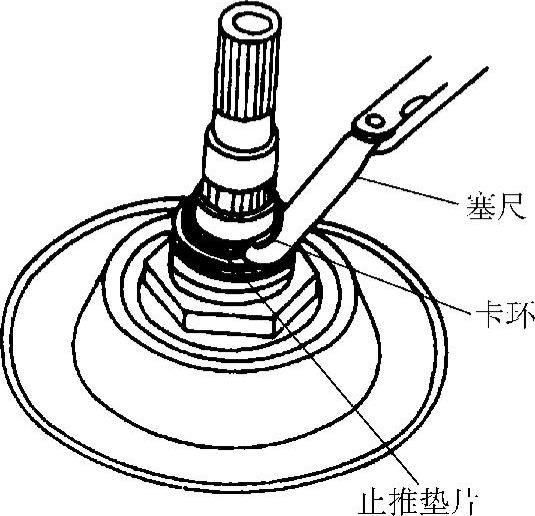

图6-86 测量卡环与止推垫片间隙

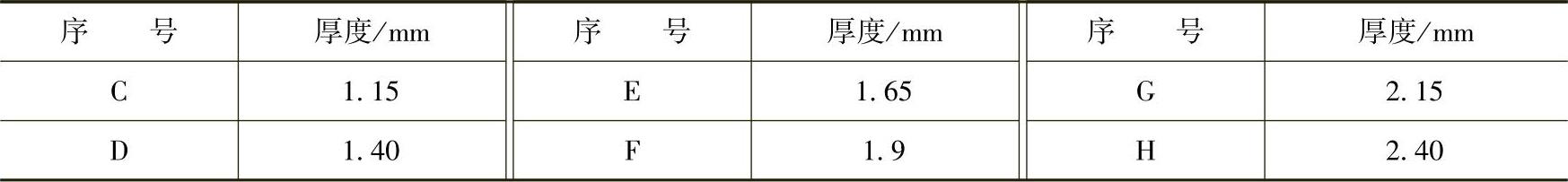

表6-19 止推垫片的规格

18）安装差速器与飞轮壳如图6-87所示，安装差速器总成，将定位销和新的壳体衬垫安装到变速器壳体上。将新的O形圈安装到ATF油管上，然后将它们安装到变速器壳体上。组装飞轮壳体，将飞轮壳体安装到变速器壳体上。

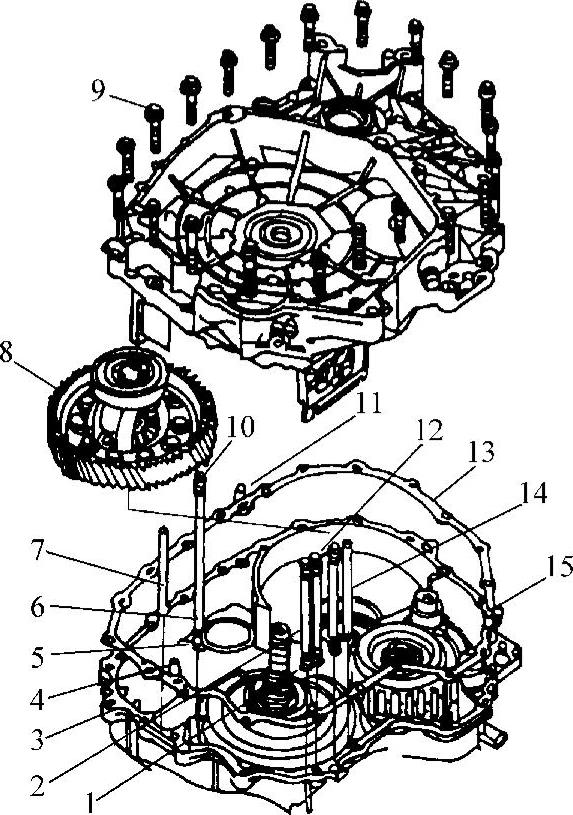

图6-87 安装差速器与飞轮壳

1、5、10、12—O形圈 2、6、7、14—ATF油管 3—变速器壳体 4、11、15—定位销 8—差速器总成 9—飞轮壳体螺栓 13—衬垫

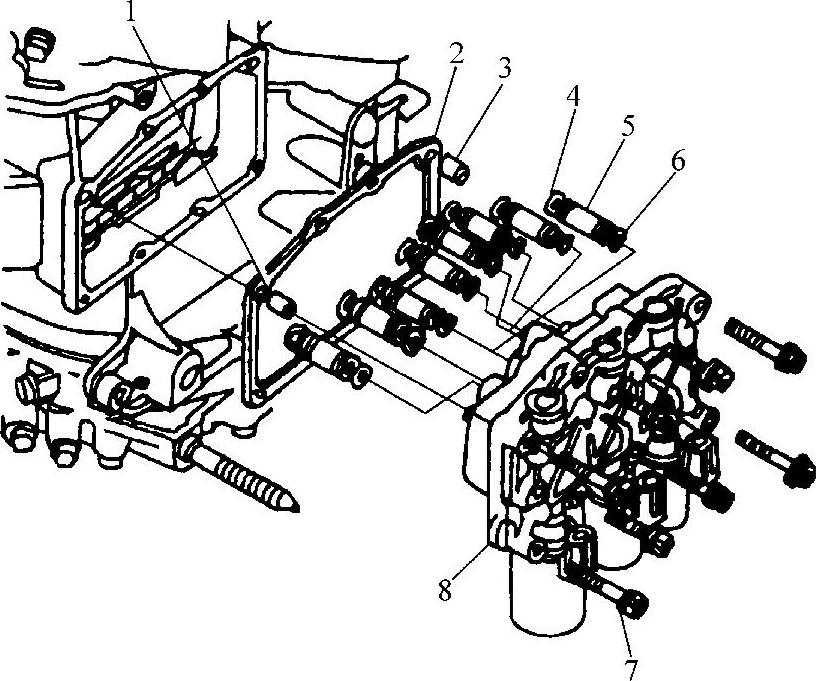

图6-88 安装控制阀体

1、3—定位销 2—衬垫 4、6—O形圈 5—ATF油管（8根） 7—螺栓（12N·m） 8—控制阀体

19）安装控制阀体如图6-88所示，将定位销1、3和新的衬垫2安装到变速器壳体上，将新的O形圈4、6安装到ATF油管5上，然后将它们安装到变速器内的ATF管路集流器上。将控制阀体安装到变速器壳体上，紧固螺栓。

20）安装挡位开关如图6-89所示，将控制杆置于N位，注意不要将控制轴销挤压在一起。将挡位开关上的切口对准，然后用2.0mm厚的塞尺或等效工具将挡位开关保持在N位。将挡位开关插入控制轴内。紧固挡位开关，拆除塞尺，安装放置构架罩。

21）将通风口朝向通气管的前侧（与变速器挡位开关相对），如图6-90所示，安装通气帽。

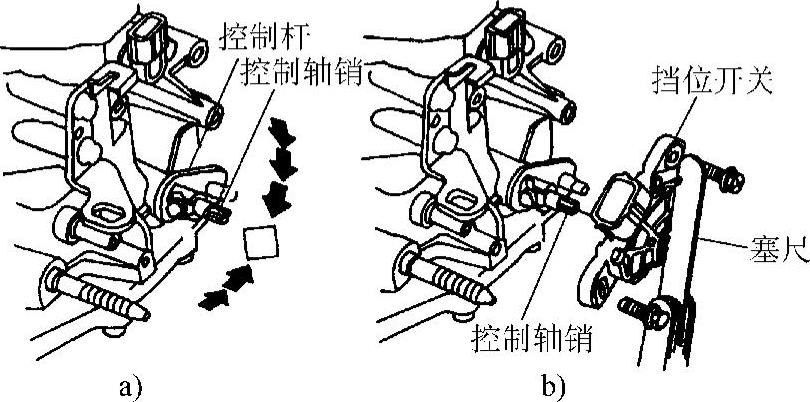

图6-89 安装挡位开关

a）将控制杆置于N位 b）安装挡位开关

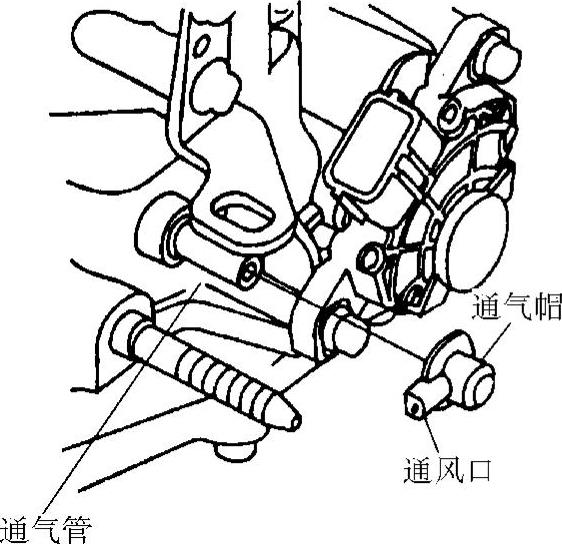

图6-90 安装通气帽

22）安装CVT主动带轮转速传感器、转速传感器、限止装置电磁阀和ATF油尺导管，注意更换O形圈。

23）安装ATF冷却器管路。
