连接VAS5053诊断仪，读取故障码，故障码含义是多功能开关F125有故障。清除故障码，结果清不掉。电脑版本型号如图5-177所示，故障码含义如图5-178所示。

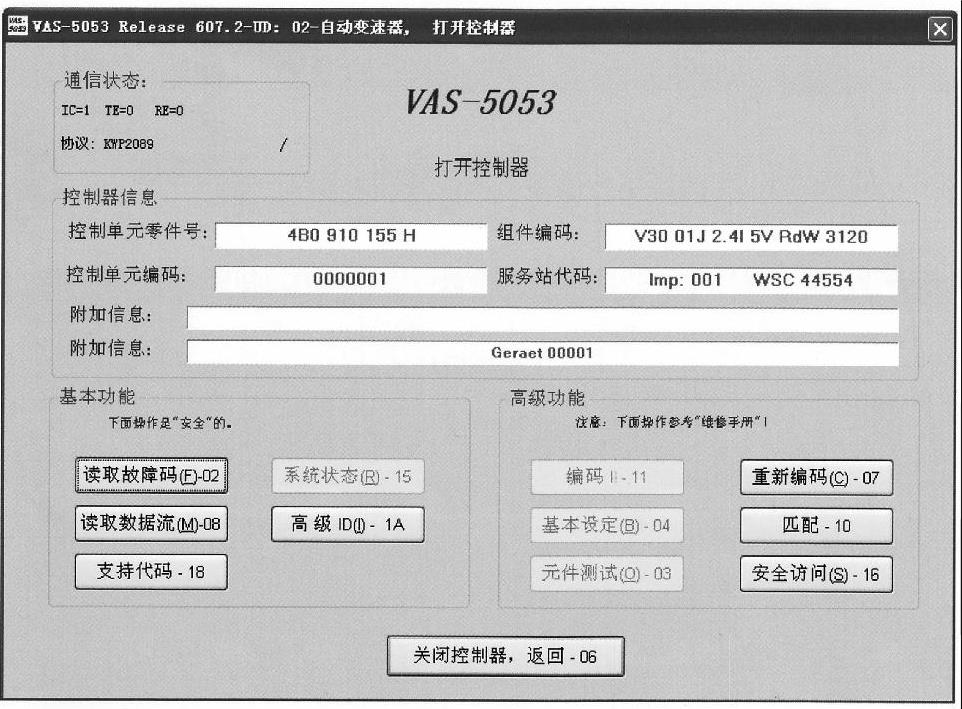

图5-177 电脑版本型号

1.多功能开关F125的检查方法

多功能开关F125的检查方法有两种，一种是利用数据流检查的方法，另一种是利用万用表检查的方法。

2.利用数据流检查的方法

1）在车上或将无级变速器ECU拆下来进行检查。下面介绍的是将无级变速器ECU拆下来进行检查的步骤。给电脑的9号脚和10号脚接12V电压，8号脚搭铁，6号脚接诊断K线，连接VAS5053诊断仪，读取数据流，进入02组数据流，观察第二个数据，有4个数字0000，这4个数字表示多功能开关F125由4个传感器组成。

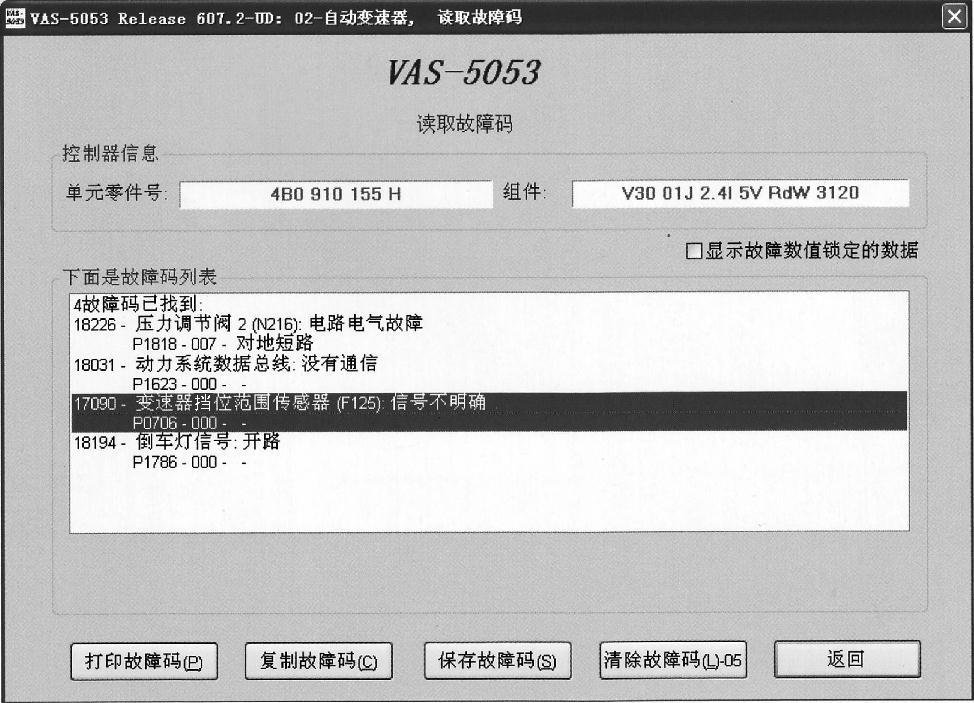

图5-178 故障码含义(www.daowen.com)

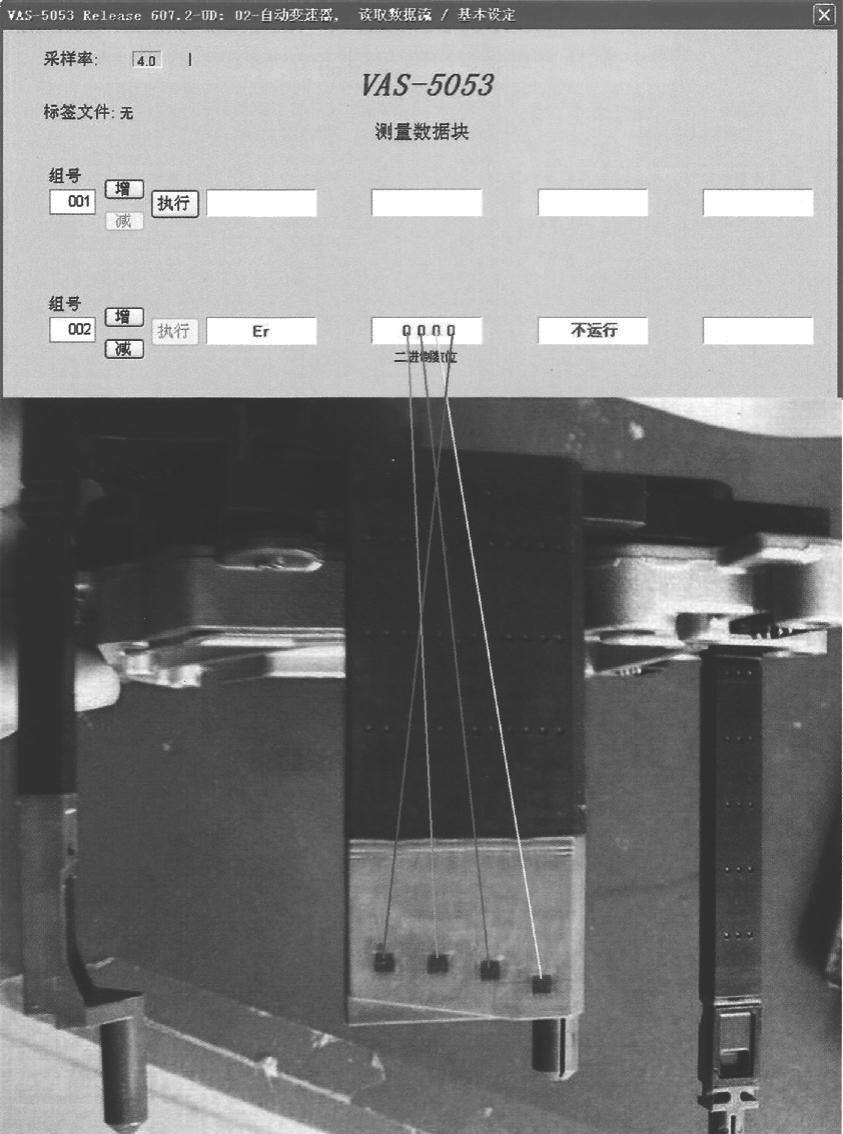

4个数字0000和多功能开关F125的霍尔传感器对应位置如图5-179所示。

2）当将一字形螺钉旋具平面放到4号霍尔传感器上时显示0010，当将一字形螺钉旋具拿开时显示0000，说明4号霍尔传感器是正常的。如果将一字形螺钉旋具放到任意一个霍尔传感器上，4个数字中没有一个数字发生变化，说明霍尔传感器和电脑内部有故障。数据流显示如图5-180所示。

图5-179 4个数字0000和多功能开关F125的霍尔传感器对应位置

3.利用万用表检查的方法

打开电脑上盖，给电脑的9号脚和1号脚接12V电压，8号脚搭铁，检查多功能开关F125的霍尔传感器端子电压。用万用表黑表笔接电脑负极，红表笔接多功能开关F125的霍尔传感器的5V电压端子，使螺钉旋具靠近霍尔传感器触点，电压由5V变为0V，螺钉旋具离开后，电压由0Ⅴ变为5V，说明霍尔传感器正常，如果电压没有变化，说明霍尔传感器损坏。

多功能开关F125的霍尔传感器端子电压如图5-181所示。
