液压控制单元构造与功能简介

液压控制单元由手动换挡阀、液压阀(9个)和电磁控制阀(3个)组成。液压控制单元和变速器控制单元直接插接在一起,如图5-53所示。

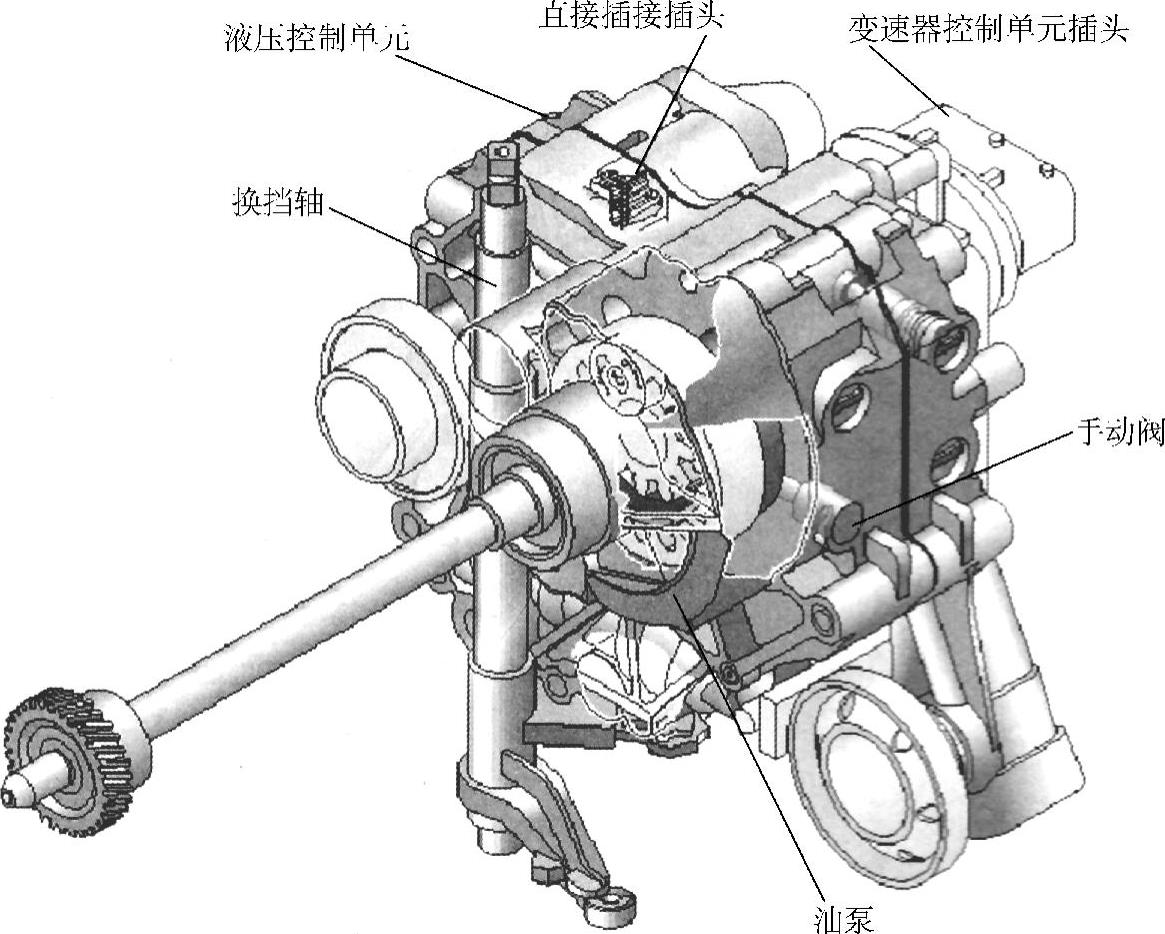

图5-53 液压控制单元和电控单元

液压控制单元通过旋入螺钉(导油管的零件)直接与链轮装置1或链轮装置2相连接如图5-54所示。

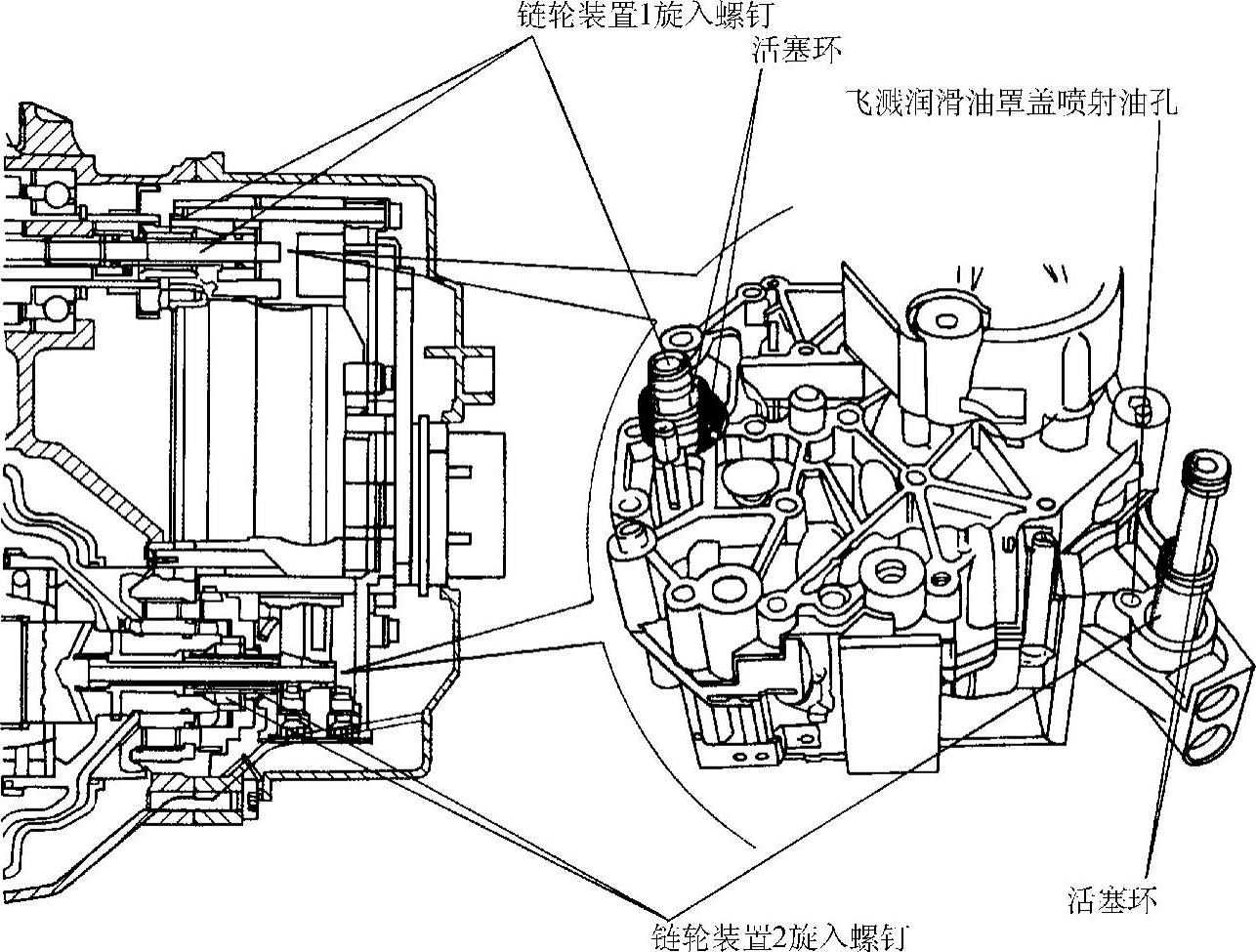

图5-54 液压控制单元与变速器之间的连接

液压控制单元完成下述功能:

1)前进挡离合器/倒挡制动器控制。

2)调节离合器压力

3)冷却离合器。

4)为接触压力控制提供压力油。

5)传动控制。(www.daowen.com)

6)为飞溅润滑油罩盖供油。

液压控制单元的所有控制和调节滑阀如图5-55所示。

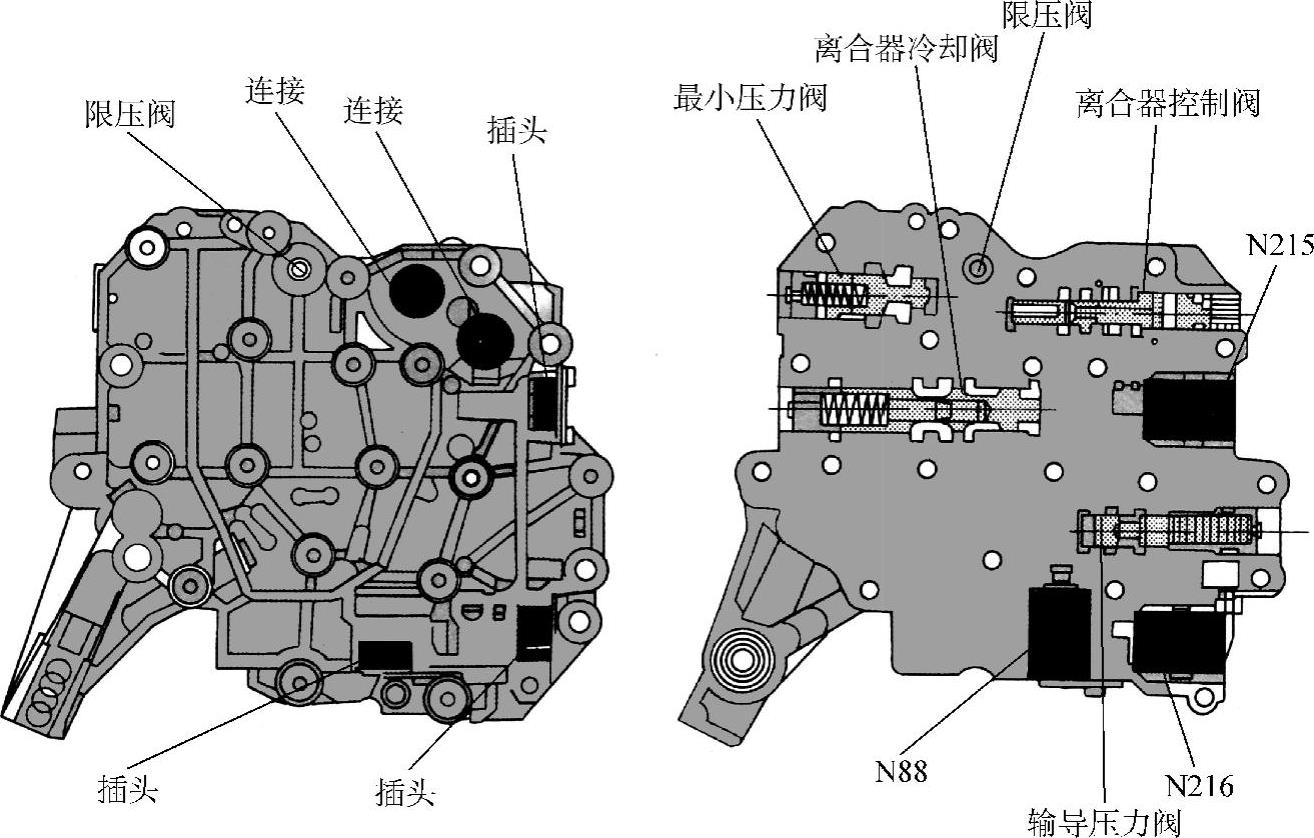

图5-55 液压控制单元的滑阀

为保护系统工作压力过高,DBV1(限压阀)将油泵产生的最高压力限制在0.82MPa并通过VSTV向三个压力调节电磁阀提供一个恒定的0.5MPa的输导控制压力。系统油路如图5-56所示。

MDV(压力阀)防止起动时油泵吸入空气。当油泵输出功率高时,MDV打开,允许润滑油从油管流到油泵吸入侧,提高油泵效率。滑阀的位置如图5-57所示。

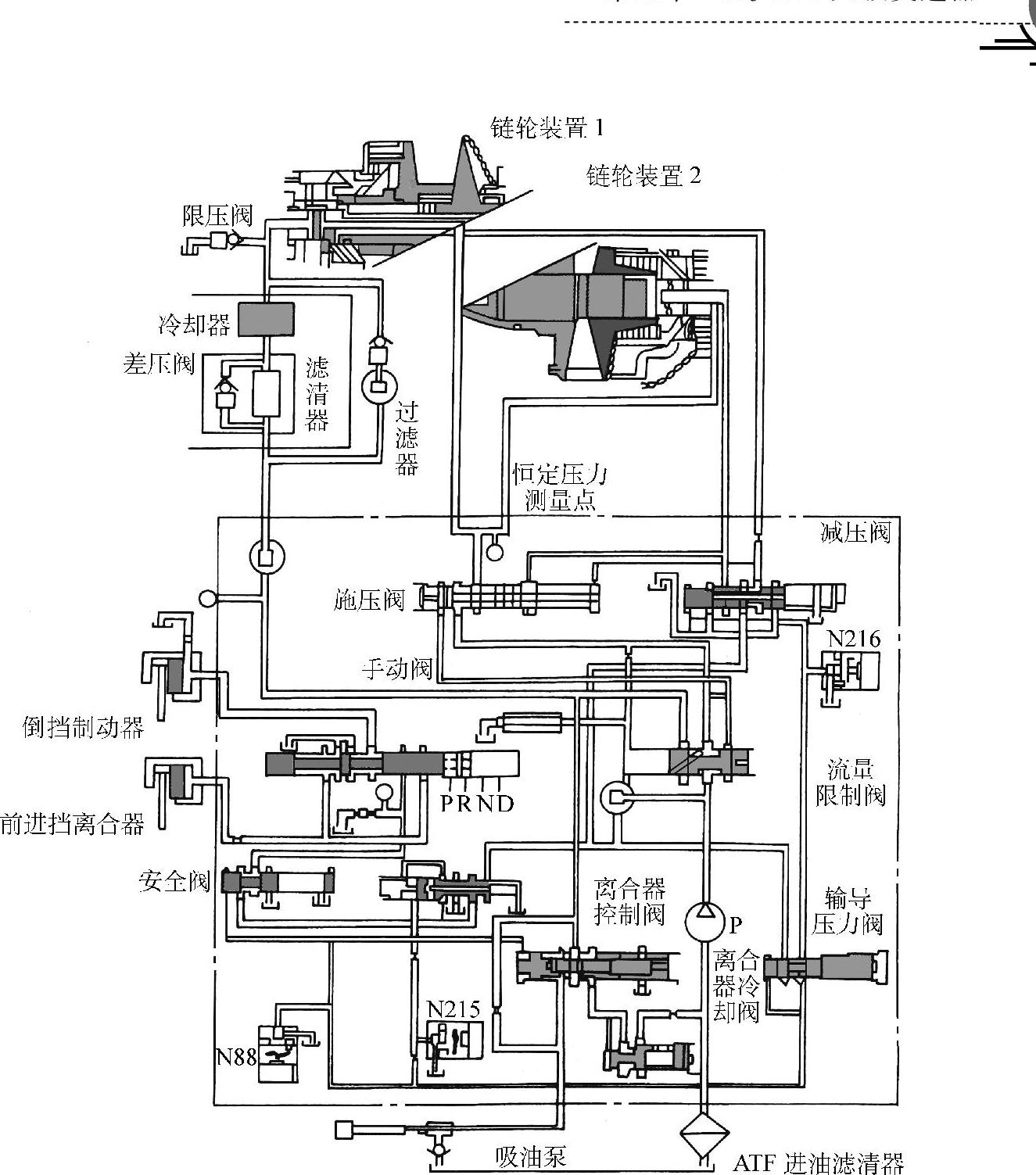

图5-56 系统油路

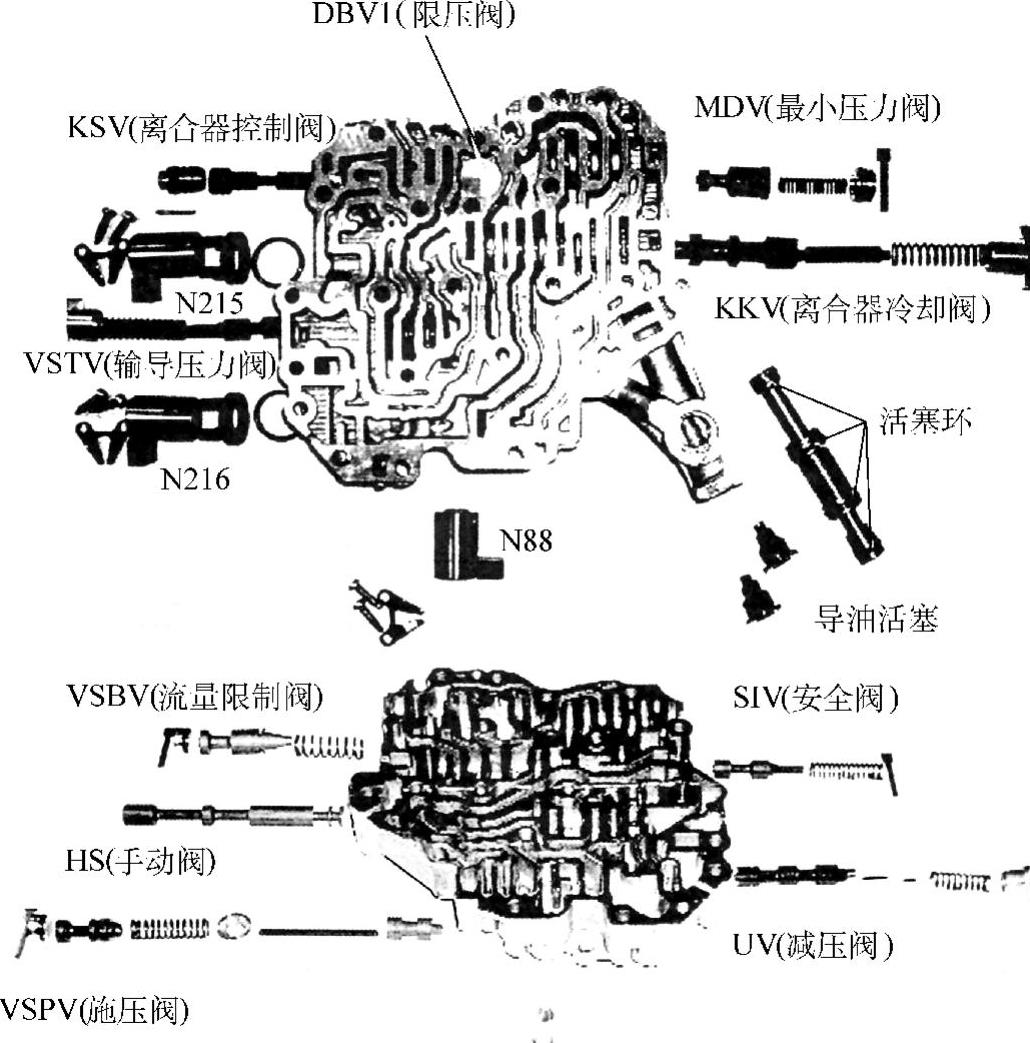

图5-57 滑阀的位置

VSPV(施压阀)控制系统压力,在特定功能下,始终提供足够油压(应用接触压力或调节压力)。电磁阀N88、N215和N216在设计上称为压力控制阀,它们将控制电流转变成相应的液压控制压力,如图5-58所示。
