无级变速器分类及CVT的构造与检修

无级变速器CVT(C-Continously连续,V-Variable可变,T-Transmission变速器)的种类很多,按其动力传递方式分类如图5-1所示。其中已经在汽车上应用的有带传动式与牵引传动式,它们都是以摩擦力传递动力。流体式和电动式由于传动效率低,目前只有少量应用于特种汽车。

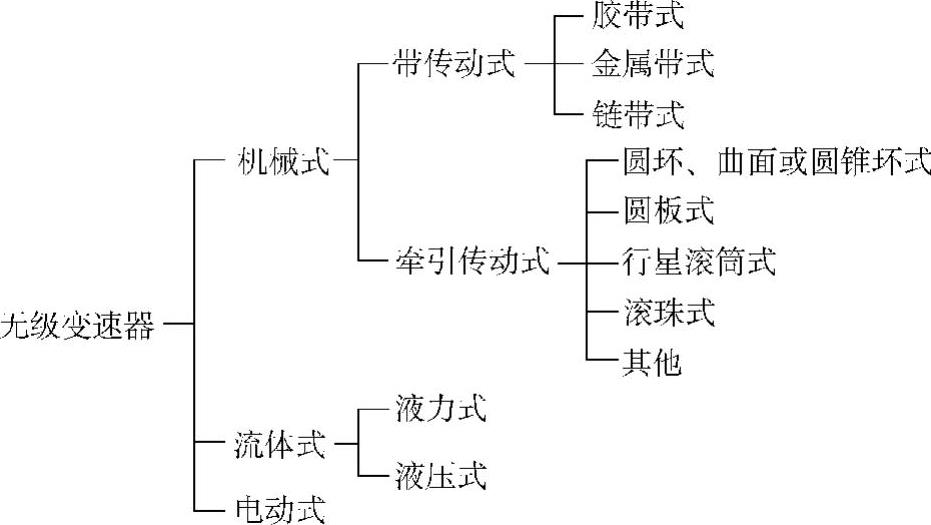

图5-1 无级变速器传动分类

1.摩擦式无级变速器

图5-2、图5-3所示为摩擦式无级变速器,它靠旋转体间的接触摩擦力来传递动力,通过改变输入、输出的作用半径,连续地改变了传动比。

在图5-2a中,输出盘沿输出轴连续滑动,连续改变输入作用半径r1,获得了无级变化的传动比。该结构用于早期的汽车变速器中(BB型奥里特汽车)。图5-2d所示的无级传动由输入、输出锥盘及对称布置的传力滚轮组成,改变滚轮和锥盘的相对角度,则连续、无级地改变了输入、输出盘的作用半径r1r2,传动比相应地无级变化。

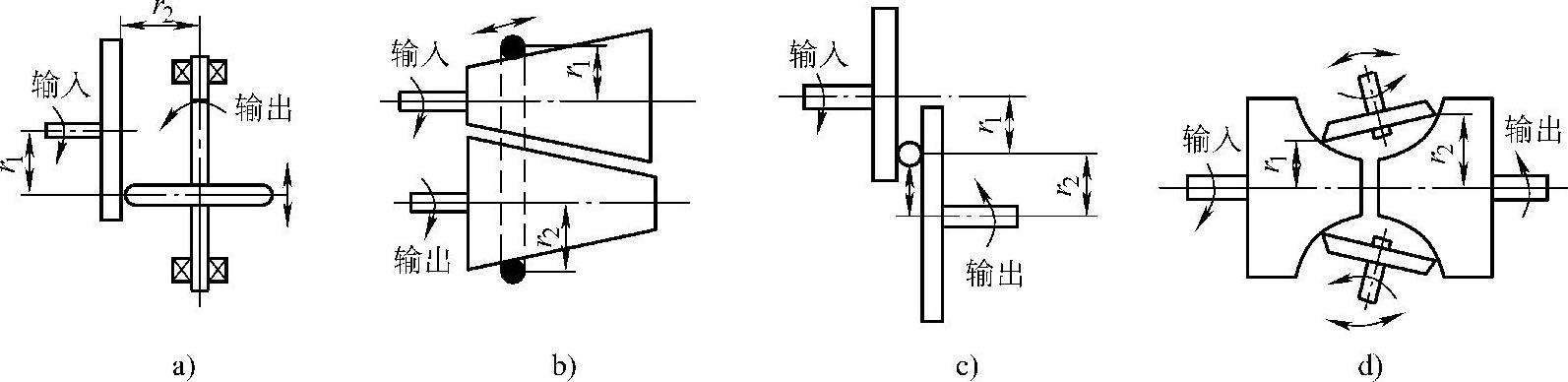

图5-2 锥盘滚轮式无级变速器

图5-3a所示为摩擦行星式无级变速器,它由中心轮、锥形的行星摩擦轮、可轴向移动的内轮圈、杆件及弹簧组成,其原理示意如图5-3b所示。通过轮圈轴向移动,连续改变行星摩擦轮作用半径r1r2的值,即可得到无级变化的传动比。上述摩擦式无级传动,有较高的传动效率,结构较为简单,但由于挤压应力的限制,传递的功率较小。

金属带式无级变速器也属于摩擦式无级变速器,其无级传动的原理如图5-4所示,它由带V形槽的主动轮、从动轮,以及传动带构成。主、从动轮均为组合结构,一端固定,另一端可轴向滑动。调节两带轮活动的轴向作用力,传动带即在主、从动轮间径向移动,主、从动轮的作用半径发生变化,无级地改变了传动比。

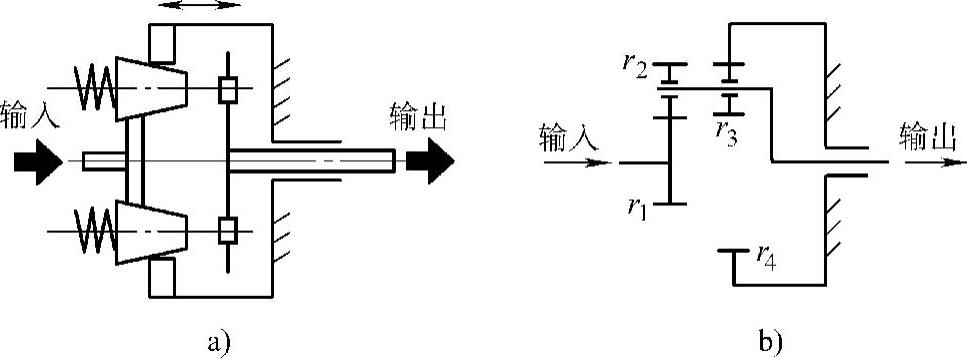

图5-3 摩擦行星式无级变速器

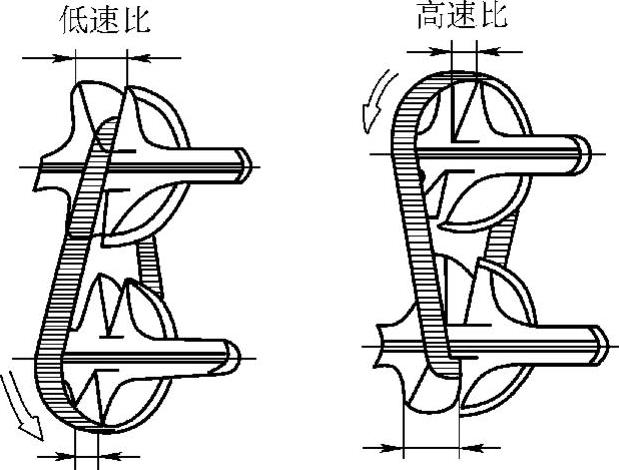

图5-4 金属带式无级变速器

荷兰DAF汽车厂1958年生产的德弗迪尔(Daffo-dil)牌轿车的变速器就是带式无极变速器,但由于是橡胶带,传递效率相对较低,功率也小,因而未进一步推广使用。1982年,荷兰VDT(Von Doome’s Transmis-sion)公司生产出应用于带式无级变速器的VDT金属带,如图5-5所示,使这一技术迅速得到推广应用。这种金属带式无级变速器传动效率高,传递功率较大。

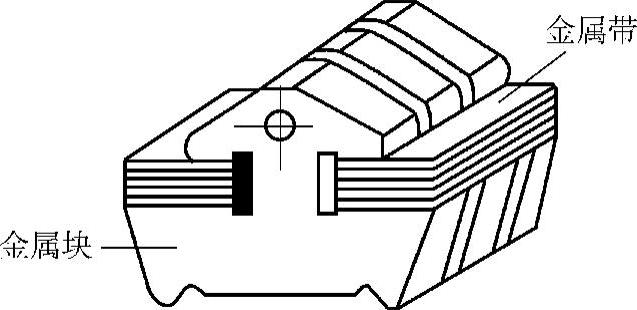

图5-5 VDT金属带

2.金属带式CVT的基本结构

金属带式CVT主要是由起步离合器、行星轮机构、无级变速机构、控制系统和中间减速机构构成如图5-6所示。

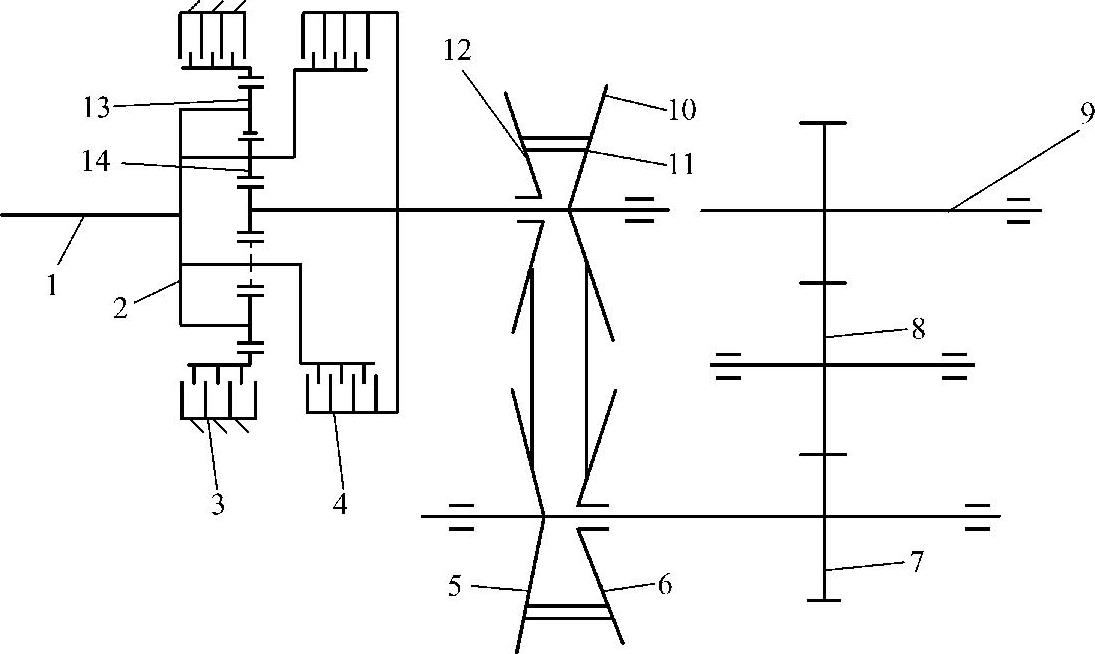

图5-6 金属带式CVT的基本结构

1—输入轴 2—行星架 3—倒挡制动器 4—前进挡离合器 5—从动轮固定锥盘 6—从动轮可动锥盘 7—从动轮齿轮 8—惰轮 9—输出轴 10—金属推力带 11—主动轮固定锥盘 12—从动轮可动锥盘 13—外行星轮 14—内行星轮

(1)起步离合器 目前,用作汽车起步的装置有湿式离合器、电磁离合器、液力变矩器三种,目的是使汽车以足够大的牵引力平顺地起步,提高驾驶舒适性,必要时切断动力传递。

(2)行星轮机构CVT的行星轮机构采用双行星轮机构,行星架上固定有内、外行星轮和右支架,其中右支架用螺栓固定在行星架上,外行星轮和内齿圈啮合,内行星轮和太阳轮啮合。

(3)无级变速机构 无级变速机构由金属传动带和主、从动工作轮组成。金属传动带由200多个金属片和两组金属环组成,每个金属片的厚度为1.4mm,在两侧工作轮挤压力作用下传递动力。每组金属环由数片厚度为0.18mm的带环叠合而成,金属环的作用是提供预紧力,在动力传递过程中支撑和引导金属片的运动,有时承担部分转矩的传递。主、从动工作轮由可动和固定锥盘两部分组成。

(4)控制系统 控制系统是用来实现CVT系统传动比无级自动变化的。在CVT系统中采用机-液控制系统或电-液控制系统。控制系统主要由油泵齿轮泵或滚子叶片泵)、液压调节阀(传动比和带与轮间压紧力的调节)、传感器节气门发动机转速)和主、从动工作轮的液压缸及管道组成,实现传动比无级变化的调节。速比控制、压紧力控制和起步离合器的控制是无级变速控制系统的关键

(5)中间减速机构 由于无级变速机构可提供的传动比变化范围为0.445~2.6,不能完全满足整车传动比变化范围的要求,故设有中间减速机构。

3.金属带式CVT的工作原理

1)前进时,前进挡离合器接合,倒挡离合器松开。动力从输入轴传到行星架,再传到与其相连的右支架,经前进挡离合器传至太阳轮,通过太阳轮带动主动带轮,再由V形金属传动带将动力传递到从动工作带轮,带轮的可动部分和固定部分形成的V形槽与V形金属带啮合。在工作中,当主、从动工作带轮的可动部分在油缸内液压力作用下做轴向移动时,连续改变了金属传动带的工作半径,从而改变了传动比。最后动力经中间减速器、主减速器与差速器传递到车轮。

2)倒挡时,前进挡离合器松开,倒挡制动器接合。行星轮机构的内齿圈被固定,内行星轮与太阳轮啮合,外行星轮与内齿圈啮合,经这一双行星轮机构,传递到太阳轮的力矩方向发生改变,后面的力矩传递路线与前进时相同。
