智能手自一体变速器的结构特点图解

时间:2023-10-09 理论教育 版权反馈
【摘要】:中国重汽智能手自一体变速器系统包括HW20716A系列变速器和电控换挡系统。中国重汽智能手自一体变速器系统具有自诊断功能,在系统出现故障时显示故障信息代码,提醒驾驶员注意,同时便于维护人员进行检修。

智能手自一体变速器的结构特点图解

中国重汽智能手自一体变速器系统包括HW20716A系列变速器和电控换挡系统。

1.HW20716A系列变速器

HW20716A系列变速器是在中国重汽HW20716变速器基础上更换中间壳体、前进挡拨块、倒挡拨块、离合器分离拨叉轴总成,去掉原有的小盖总成、插分挡气缸、范围挡气缸等,增加变速器制动组件、电控气动执行元件等,HW20716A变速器的外形结构如图4-12所示。

2.电控换挡系统

电控换挡系统包括:集成了电子控制单元TCU的变速杆总成如图4-13所示,信号采集系统、选换挡执行控制机构(X-Y机构)、离合器执行控制机构(离合器助力缸PCA)、加速踏板执行控制机构、制动执行控制机构、显示仪表(图4-14)及相关线束和气管路等。

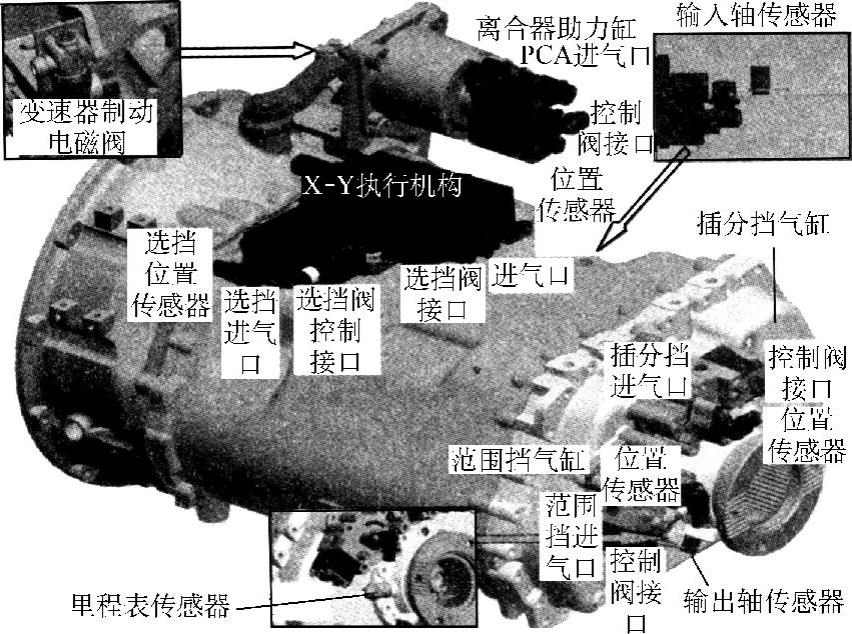

图4-12 变速器的外形结构


图4-13 变速杆总成

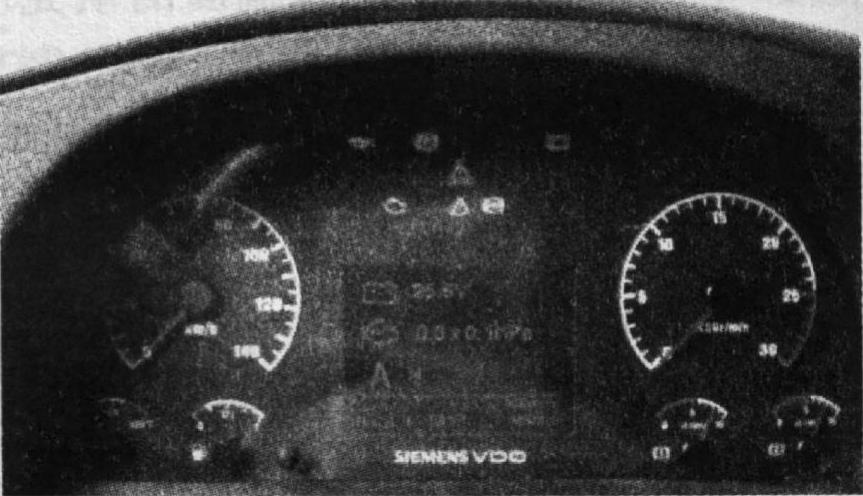

图4-14 显示仪表

电子控制单元TCU是整个AMT系统的大脑,它采集多种信息作为输入量,经过计算处理后,驱动各种执行控制机构来完成选换挡动作。TCU的输入信号包括:电源信号(30#电、15#电、搭铁线)、选挡、换挡、插分挡、范围挡气缸顶杆位置、离合器助力缸顶杆位置、车速信号、驻车制动信号,以及CAN线信息等;TCU输出信息包括:选挡、换挡、插分挡、范围挡气缸电磁阀驱动信号、离合器助力缸驱动信号、变速器制动电磁阀驱动信号等。

AMT车辆使用的显示仪表为AMT系统专用仪表,除了具有普通仪表的功能外,还具有显示AMT挡位信息、操作模式、故障信息等功用。普通仪表不能应用在AMT车辆上。

在AMT系统中,线束充当着身体血液的作用,成为连接AMT电子控制单元TCU和各种传感器、执行控制机构的必由通道。气管路则是各种执行机构的动力源

在驾驶操作过程中,信号采集单元(各传感器)同时采集发动机的工作状态、车辆行驶速度状态、加速踏板状态、制动状态等,由TCU对各信号源进行分析、处理并发出指令,执行机构完成相应的动作,动作是否完成依靠位置传感器的反馈信号来判断,从而实现自动驾驶。各执行机构为电控气动执行元件,电控换挡系统工作原理如图4-15所示。

3.升挡

当系统根据车速及发动机转速判断需要升挡时,AMT系统接过加速踏板的控制权,同时控制离合器助力缸的电磁阀,使助力缸充气,离合器分开,完全分开后,系统控制X-Y机构的电磁阀动作,使变速器从挡位上回到空挡(空挡位置的判断依靠位置传感器采集的数据),然后打开变速器制动器的电磁阀,使变速器制动器工作缸充气,变速器制动器工作,齿轮转速降低(转速依靠速度传感器监测),当需要换挡的齿轮达到同步要求时,变速器制动器停止工作,系统再次控制X-Y机构动作,将变速器从空挡挂入下一挡位,之后系统控制离合器助力缸的电磁阀使离合器结合,离合器结合之后,系统把加速踏板控制权还给驾驶员。(www.daowen.com)

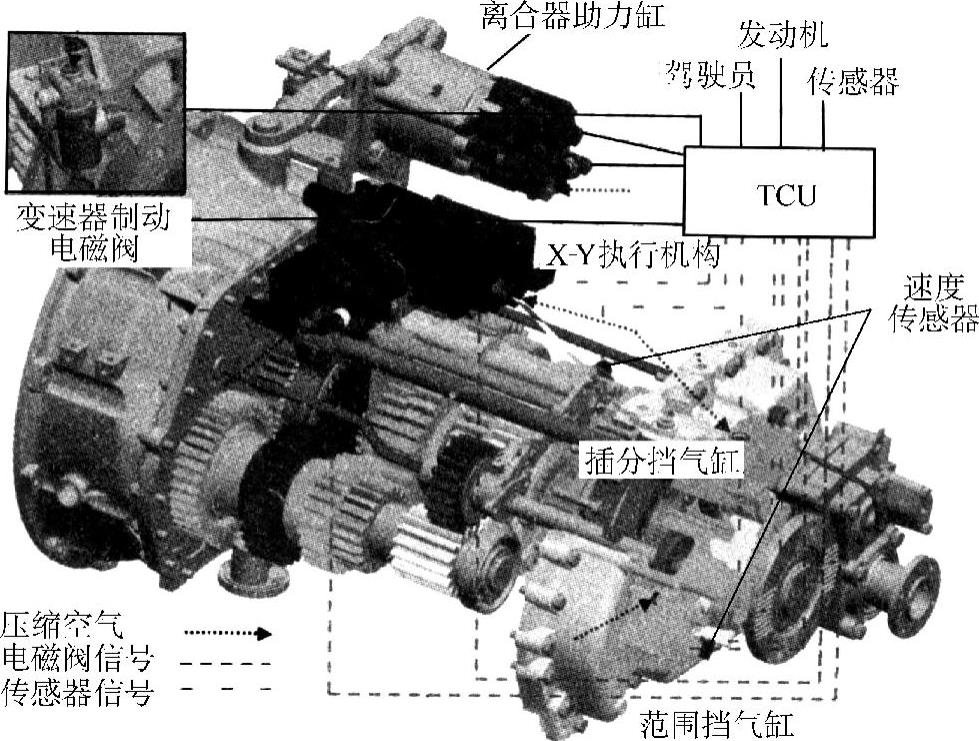

图4-15 电控换挡系统工作原理图

4.降挡

当系统根据车速及发动机转速判断需要降挡时,系统重复升挡过程的动作,使变速器从挡位回到空挡,离合器结合,然后控制发动机提速,齿轮转速升高,当需要换挡的齿轮达到同步要求时,系统停止对发动机的提速,接下来系统再控制X-Y机构动作,使变速器从空挡挂入下一挡位,系统把加速踏板控制权还给驾驶员。

5.取力器操作过程原理

驾驶员按下取力器翘板开关后,发动机电控单元ECU向AMT系统发出信息,控制单元TCU首先控制离合器分离,在合适的时机驱动取力器电磁阀结合,取力器挂挡成功后离合器结合,取力器系统开始工作。中国重汽智能手自一体变速器系统具有自诊断功能,在系统出现故障时显示故障信息代码,提醒驾驶员注意,同时便于维护人员进行检修。挡位信息及故障信息代码都显示在仪表上。根据车型的不同,显示信息可能有所不同。

6.智能手自一体变速器系统使用注意事项

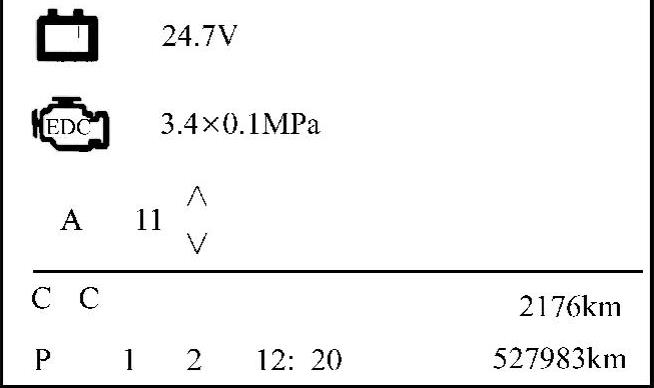

(1)仪表显示屏显示信息 在任何换挡过程中,组合仪表显示屏上的挡位指示标志会闪烁。仪表显示屏上显示信息如图4-16所示。

图中A位置显示A或M,表示自动或是手动。11位置显示当前挡位(空挡显示:N;倒挡显示:R1-R4;前进挡显示:1~16)。P位置显示P或E(P动力模式;E经济模式)。12是推荐挡位,同时上面挡位数字11后面的上箭头闪烁,CC为巡航模式图标。

(2)故障报警 当变速器系统有故障时,通过发送CAN信息,使得组合仪表上的报警停车信号灯或公共报警信号灯相应点亮,具体含义如下。


图4-16 组合仪表显示屏显示信息

1)红色的报警停车信号灯978-7-111-32113-2-Chapter04-20.jpg点亮,蜂鸣器持续鸣叫,同时仪表上有手自一体变速系统故障代码。这表示:手自一体变速系统存在严重故障,必须立即停车,故障修复之前不得行车。

2)黄色即公共报警信号灯978-7-111-32113-2-Chapter04-21.jpg点亮,蜂鸣器鸣叫20s后停止,同时仪表上有手自一体变速系统故障代码。这表示:手自一体变速系统存在故障,但车辆仍可以安全行驶,需要尽快进行检查维修。

(3)手自一体变速器变速杆说明 变速杆各按键功能为:F—功能按键;N—空挡按键;↑+—变速杆往前推,加挡;↓-—变速杆往后推,减挡;C—爬行模式;E/P—经济模式和动力模式切换按键;M/A—手动功能和自动功能切换按键。
