图解汽车自动变速器构造与检修

电控系统的控制核心是自动变速器控制单元TCM,蓄电池通过熔丝向TCM提供工作电压控制单元BT端子,打开点火开关IG/SW时又给TCM加上点火开关的电压+B,发动机电控单元ECM向TCM提供汽车的运行状态:如点火信号IGT,发动机转速信号SP,节气门位置信号TPS,车速信号VSS,发动机冷却液温度信号CTS以及空调开关信号AC/SW等如图3-12所示。

图中制动开关BK/SW,当驾驶员踩下制动踏板时,此开关闭合,制动灯点亮,同时向TCM发出制动信号,TCM接到制动信号时,使液力变矩器中的锁止离合器解锁,泵轮与涡轮的刚性连接解锁,恢复为液力传动。否则,会造成踩下制动踏板发动机就熄火的故障发生。

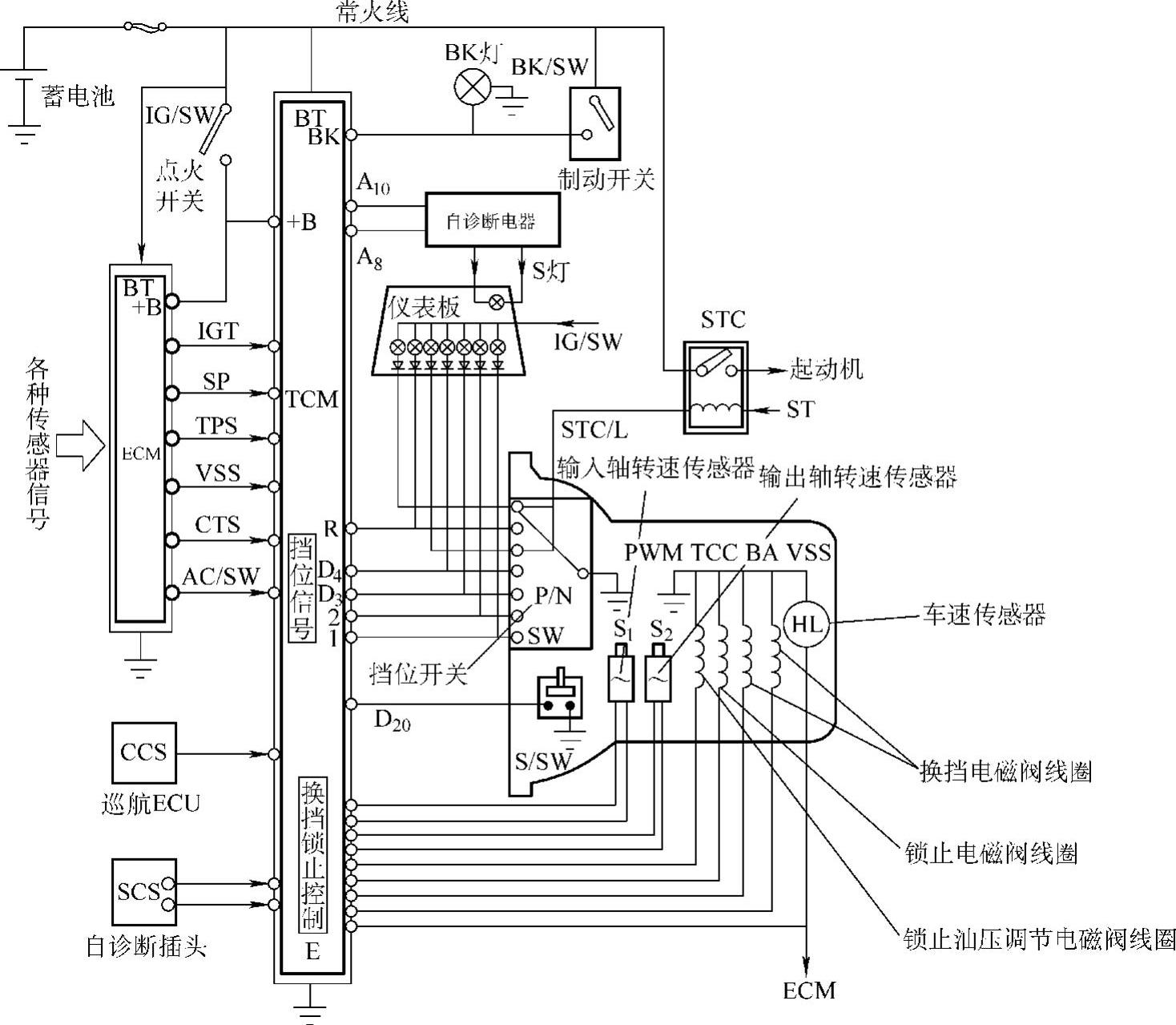

图3-12 本田平行轴自动变速器电控结构(www.daowen.com)

图中自诊断电路,当打开点火开关时,自诊断灯点亮S灯,无故障时,自动熄灭。图中P/N SW是空挡起动开关,安装在变速器壳体上,指示挡位指示灯,P、R、N、D4、D3、2、1将相应的挡位灯点亮,同时将挡位信号送入TCM控制单元,只有在P或N位时,才能接通起动继电器STC的线圈,使继电器触电闭合,起动发动机,除P、N外,其他任何挡位都不能起动发动机。

车速传感器VSS安装在变速器壳体上,是控制换挡电磁阀A、B的主要信号。TCC是锁止离合器控制电磁阀,PWM是锁止离合器油压控制电磁阀。S1为输入轴转速传感器,S2为输出轴转速传感器,都安装在右侧的变速器小盖上。通过输入轴转速与输出轴转速的对比,可以判断离合器是否有打滑现象。在每款车上,一般都配有模式选择开关S/SW,根据路况及驾驶需要选用不同的行驶模式。
