不得对蓄压器进行作业。蓄压器处于压力下,不得打开,如图2-162所示。

1)机械电子控制单元如图2-163所示。

注意:螺栓1、2在每次拆装时都要更换,且不得草率地拧出螺栓;在操作J743时注意通风,安装时要拔下通风器的盖子,用一个适当的堵头将其密封。

2)拆装双离合器变速器机械电子单元J743。J743可以通过测试仪访问。本说明只适用于安装好的变速器。如果已经拆下了变速器,则首先拆下离合器,然后是机械电子单元。所需要的专用工具扩口扳手SW16-T10241如图2-164所示。

简要说明:用测试仪将机械电子单元置于拆卸位置。将所有挡位调节器向内移动,两个离合器调节器向外移动。这时将扩口扳手SW16-T10241插入离合器杆和变速器外壳之间。这样,就可以减轻由点火开关切换给挺杆带来的负荷,再用手从压入杆的垫板中取出挺杆。这时就可以取出和插入机械电子单元。在安装时,注意离合器挺杆在压入杆的垫板中要安装牢固。

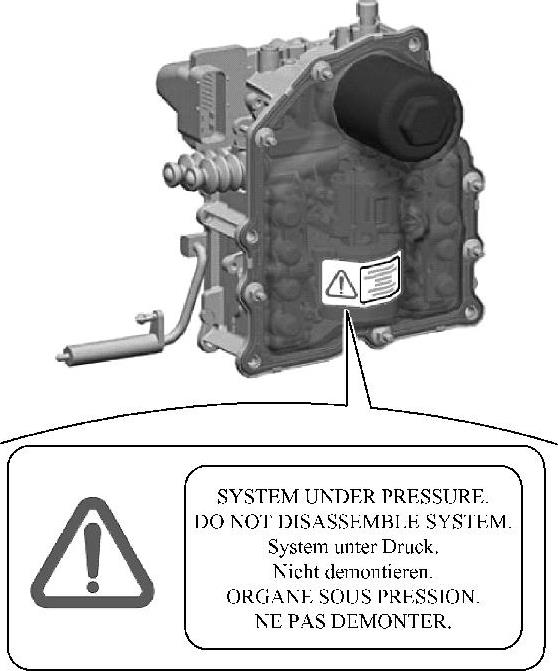

图2-162 蓄压器处于压力下不得打开


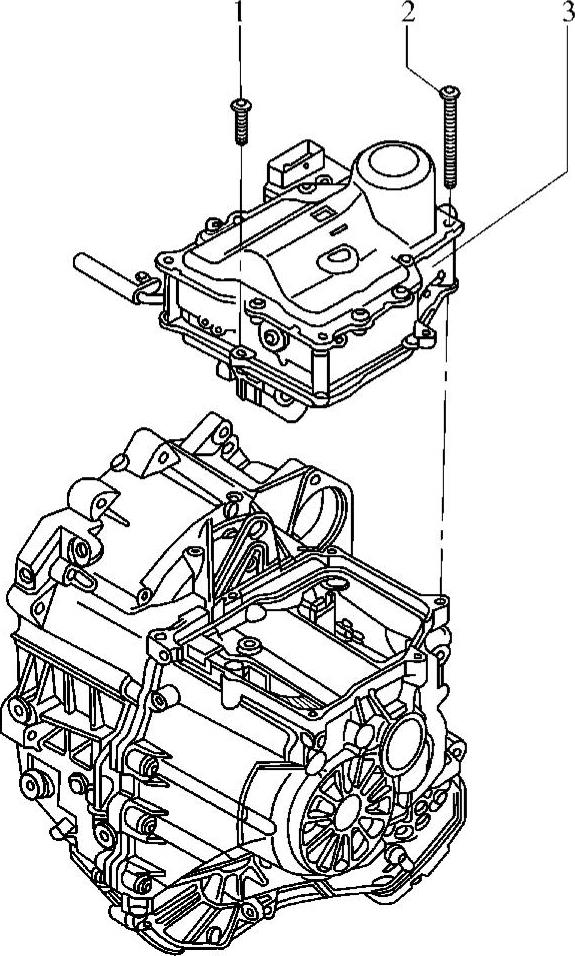

图2-163 机械电子控控单元

1—螺栓(10N·m M8×35) 2—螺栓(10N·m M8×90) 3—双离合器变速器机械电子单元J743

提示:

1)离合器是自动调整的。振动可能对调节装置产生影响。即使机械电子单元已拆卸,突然拉出压入杆下方的扩口扳手SW16- T10241会对调节装置产生不良影响。

2)为了拆卸机械电子单元,必须在变速器前有足够的空间。根据汽车不同,有必要拆卸与变速器没有直接关系的部件,如空气滤清器机壳,如果有增压空气管路或冷却液管路也应拆除。

3)机械电子单元盖板的螺栓上可能也有支架,必须将其拆下。

拆卸:

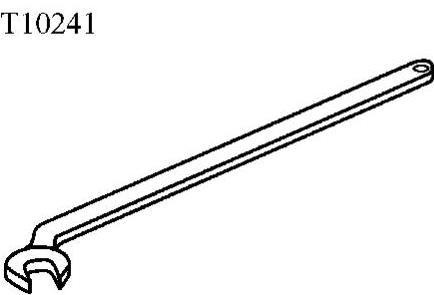

图2-164 扩口扳手 SW16-T10241

1)抬高汽车,升降台全部的4个定位件都在同一高度上。

2)将变速杆置于P位。

3)拆下隔音垫。

4)连接车辆诊断、测量和信息系统VAS 5051,然后选择“7挡双离合变速器”。点火开关保持打开,测试仪保持连接状态。

5)抬高汽车。挺杆向外移出,这样,两个压入杆就已经按下。

6)用手握住扳手的扩口如图2-165所示。

7)将带有手柄的扩口扳手SW16-T10241插入变速器机壳和变速杆之间如图2-166所示。移出的挺杆必须向回移动,从而将扩口扳手卡紧。


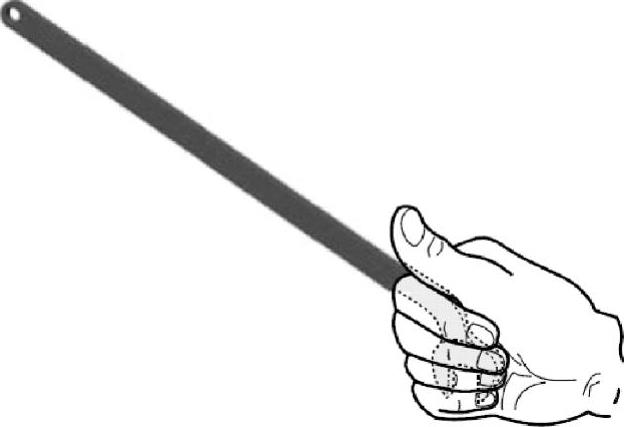

图2-165 用手握住扳手的扩口

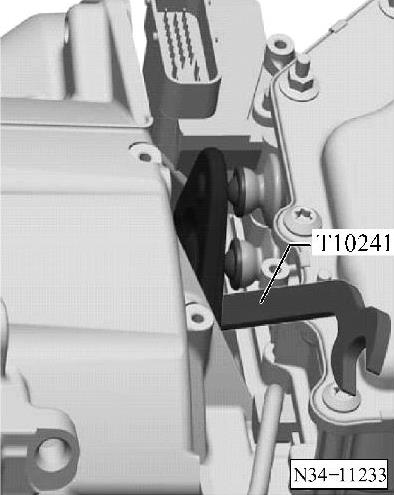

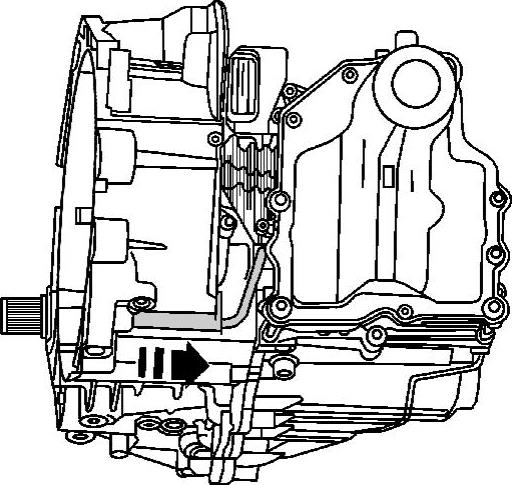

图2-166 扩口扳手插入变速器机壳和变速杆之间

8)在下列安装过程中扳手保持卡紧状态,不得将其取出。为此,必须由另外一名安装人员关闭和打开点火开关。通过打开点火开关操纵机械电子单元,使推杆向内移动,扩口扳手被卡紧。关闭点火开关,拆卸整个空气滤清器壳体和空气滤清器。

9)拆卸蓄电池和蓄电池托架起动机

10)揭下通风装置的盖子,如图2-167所示,用一个适当的堵头将其密封,使其不漏油。

11)拆卸变速器前面的所有支架,如图2-168所示。排出变速器油,然后重新安装排油螺栓。

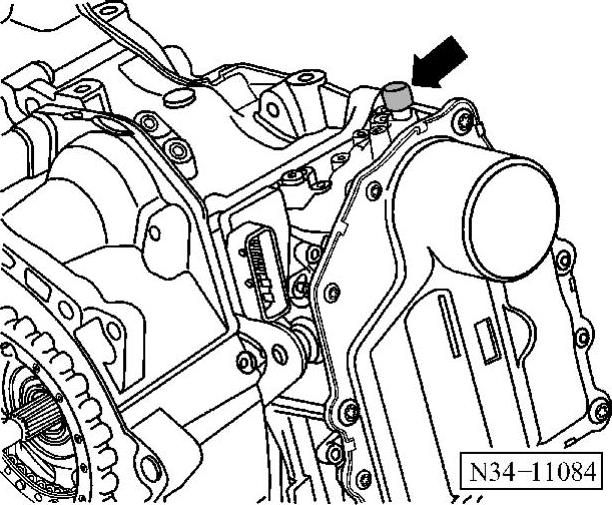

图2-167 揭下通风装置的盖子


图2-168 拆卸变速器前面的所有支架

12)将变速器输入转速传感器G641用螺钉旋具小心地沿图2-169中箭头方向从壳体上脱开。

13)仔细观察传感器,卡扣不得损坏。传感器必须和其夹板一起全部紧贴在变速器壳体上。如果传感器松动,卡扣破损,则要更换机械电子单元。

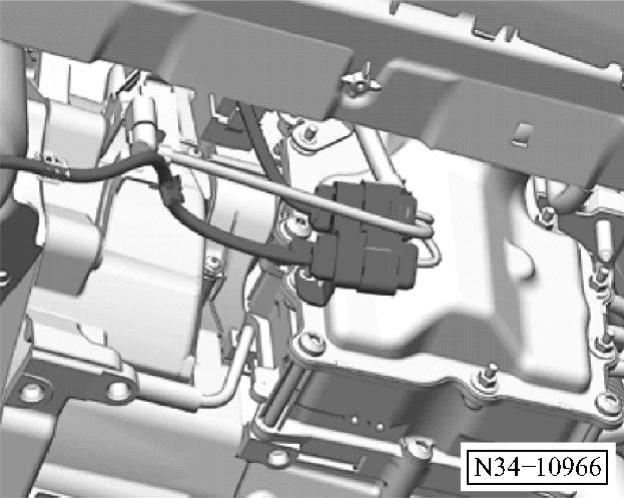

14)通过拉拔松开机械电子单元插头的锁止件,拔下插头,如图2-170所示。

15)沿对角线松开并拆下双离合变速器机械电子单元J743。有4个长螺栓和3个短螺栓,如图2-171所示。不能拆下超过7个螺栓。为了便于理解,这里只有变速器的侧视图。机械电子单元必须拆下,不要拆下盖板。故不能拆下超过7个螺栓。取出机械电子单元如图2-172所示。


图2-169 拆下输入转速传感器G641

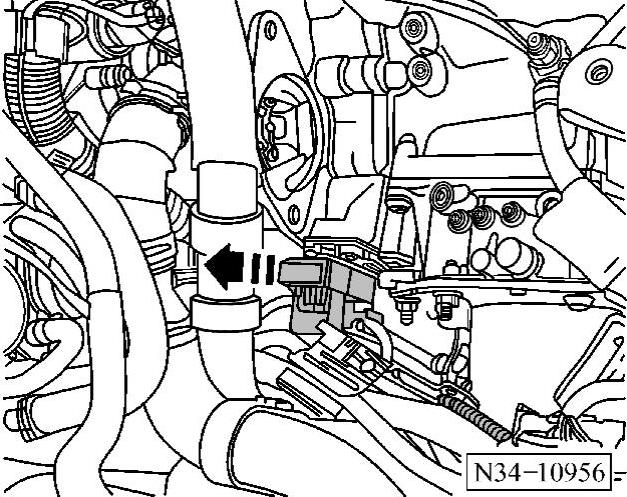

图2-170 松开机械电子单元插头的锁止件

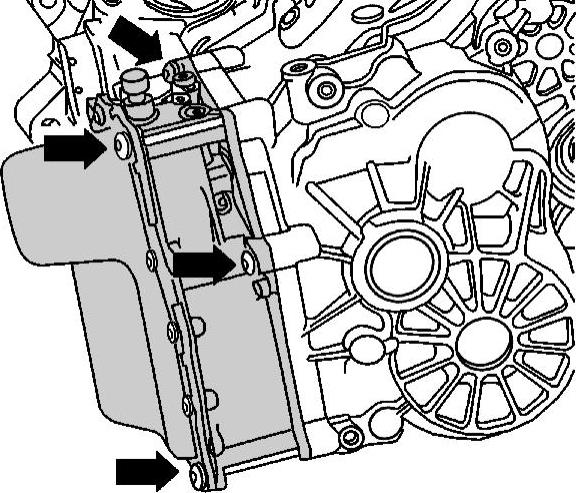

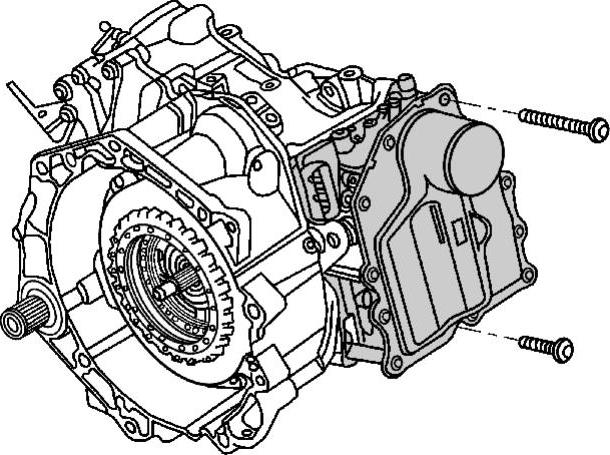

图2-171 拆下双离合变速器机械电子单元J743


图2-172 取出机械电子单元

安装:

1)确定是否所有的换挡拨叉都已经向内切换。

2)向内按下所有的换挡拨叉,如图2-173所示。

3)为了更好的安装,可以转动一下车轮。这样就可以轻松地切换换挡拨叉。清理机械电子单元的密封面。密封面上的残留机油会导致故障诊断系统泄漏。

4)请注意,所有4个挡位调节器都应突出16mm,如图2-174所示。


图2-173 向内按下所有的换挡拨叉

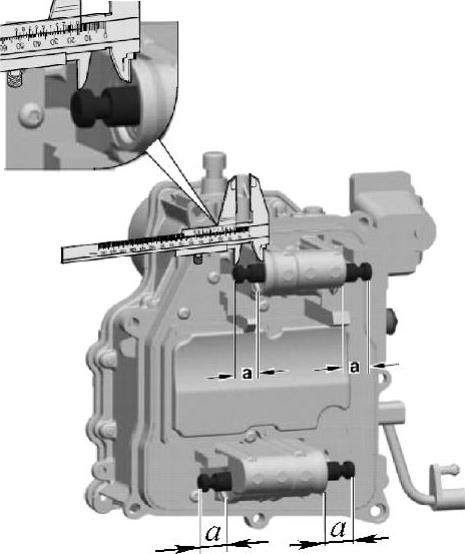

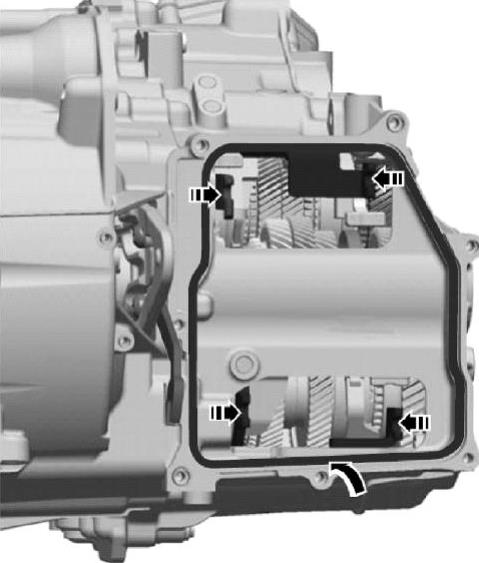

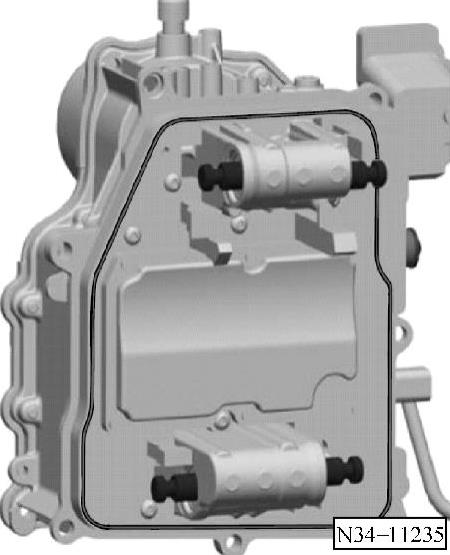

图2-174 所有4个挡位调节器都突出16mm

5)注意机械电子单元的密封圈必须系牢。放上机械电子单元,如图2-175所示,在安放时注意,不要将换挡拨叉从其位置中压出,也要注意机械电子单元上的压入杆和挺杆。

6)拧紧7个新螺栓,用10N·m的力矩交叉拧紧机械电子单元。

7)安装变速器输入转速传感器G641,注意事项与拆卸时相同。

8)安放排气罩,装上插头,加注变速器油。安装起动机、蓄电池和空气滤清器。

9)确保挺杆正确地插入压入杆的垫板,如图2-176所示。用手将挺杆向外拔,直到挺杆在垫板上固定好,用一个弯曲的焊接钩将挺杆置于其位置。


图2-175 放上机械电子单元

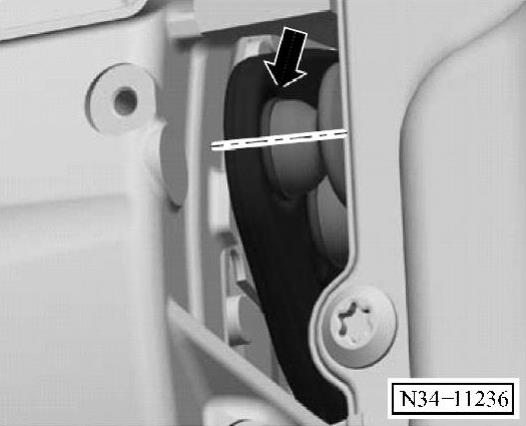

图2-176 确保挺杆正确地插入压入杆的垫板

10)卡紧扩口扳手SW16-T10241,立即用测试仪核准。连接车辆诊断、测量和信息系统VAS5051,然后重新选择“7挡双离合变速器”。挺杆向外移动,释放扩口扳手。再次检查挺杆位置是否正确,位置错误的挺杆会损坏机械电子单元。

11)如果挺杆没有正确地插入垫板,不要取下扩口扳手。再次用测试仪将挺杆向外移动,校准然后再次按下挺杆。
