汽车变速器、无级变速器操纵机构与检修解析

时间:2023-10-09 理论教育 版权反馈
【摘要】:为了能够拆卸变速杆拉索或换挡操作机构,还必须拆卸隔热板以及排气装置部件。3)用销子将拉索固定在变速杆上,并用新的防松垫片将其固定在换挡操作机构底座上。图2-155 向前压用于固定销子的防松凸耳图2-156 松开调整螺栓4)安装换挡机构壳体、隔热板和排气装置。4)拉索或换挡操纵机构已拆卸或安装。

汽车变速器、无级变速器操纵机构与检修解析

1.更换变速器油

1)变速器油是一种长效液压油。在变速器中无需检查油位,因此,就没有油位检查装置。如果变速器发生泄漏,则查看机油从哪里漏出,然后排出所有剩余机油,恰当地作废弃处理,维修泄漏处,然后重新装上排油螺栓,如图2-147所示。如果安装了变速器,则必须拆下蓄电池再添加机油。

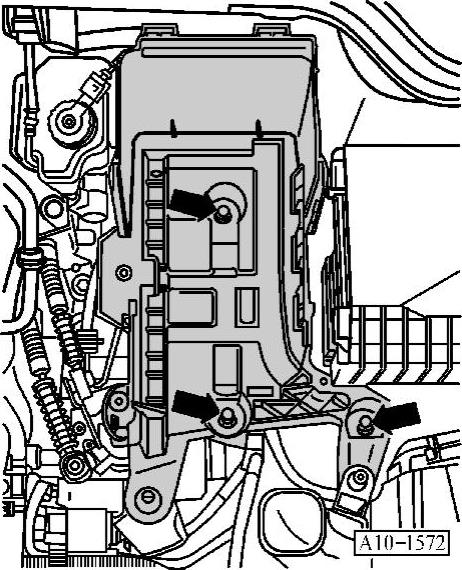

2)拆卸蓄电池托架,如图2-148所示。

3)将变速杆置于P位,如图2-149所示。

4)拆下防松垫片如图2-150中箭头所示。拆下的防松垫片不得重新使用。由于内应力降低,垫片可能丢失。组装时总是用一个新的防松垫片。

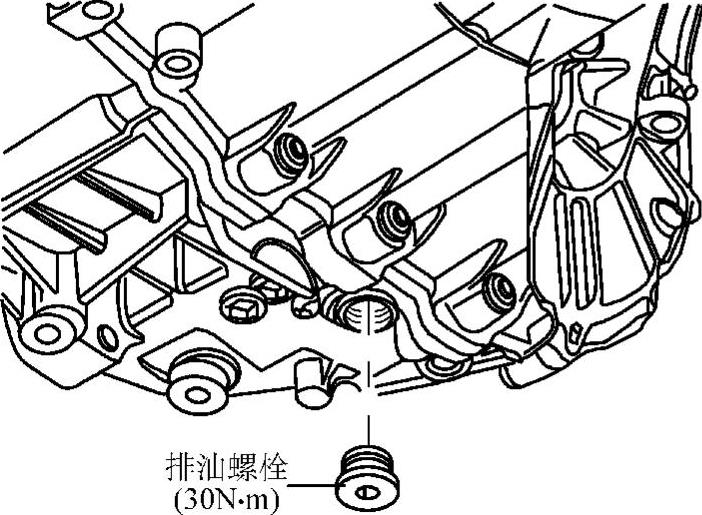

图2-147 重新装上排油螺栓


图2-148 拆卸蓄电池托架

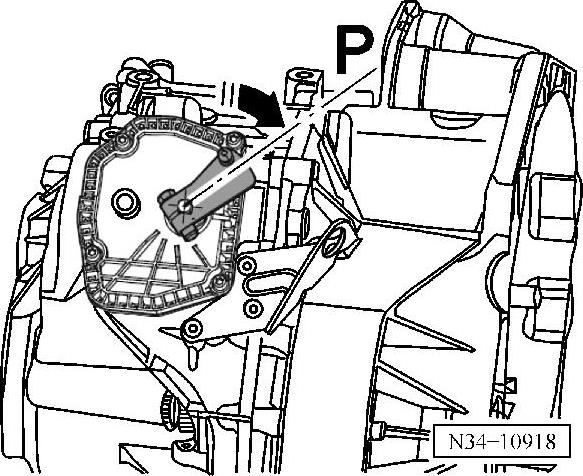

图2-149 变速杆置于P位置

5)调整变速杆拉索。从球头上取下拉索,用手朝拉索托架方向压紧压入杆,直到限位位置。

6)标出压入杆的安装的位置如图2-151所示,然后将其从换挡轴拆下。拧下盖板,通过注油孔填充1.7L机油,机油不得填充过多,否则会造成故障。

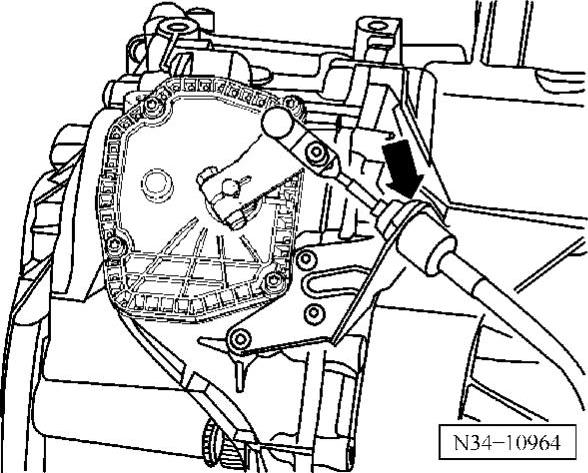

图2-150 拆下防松垫片


图2-151 标出压入杆的安装的位置

7)给盖上密封环涂润滑脂,如图2-152所示。

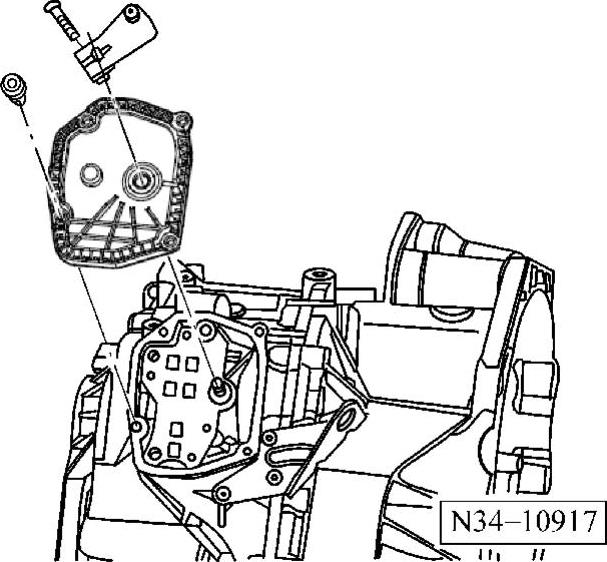

8)通常更换压入杆的螺栓,重新装上盖子和压入杆,如图2-153所示。


图2-152 盖上密封环涂润滑脂

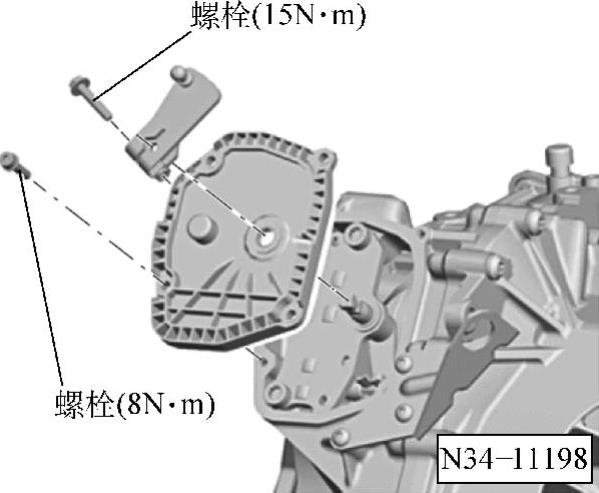

图2-153 重新装上盖子和压入杆

2.换挡机构

换挡机构分解如图2-154所示。

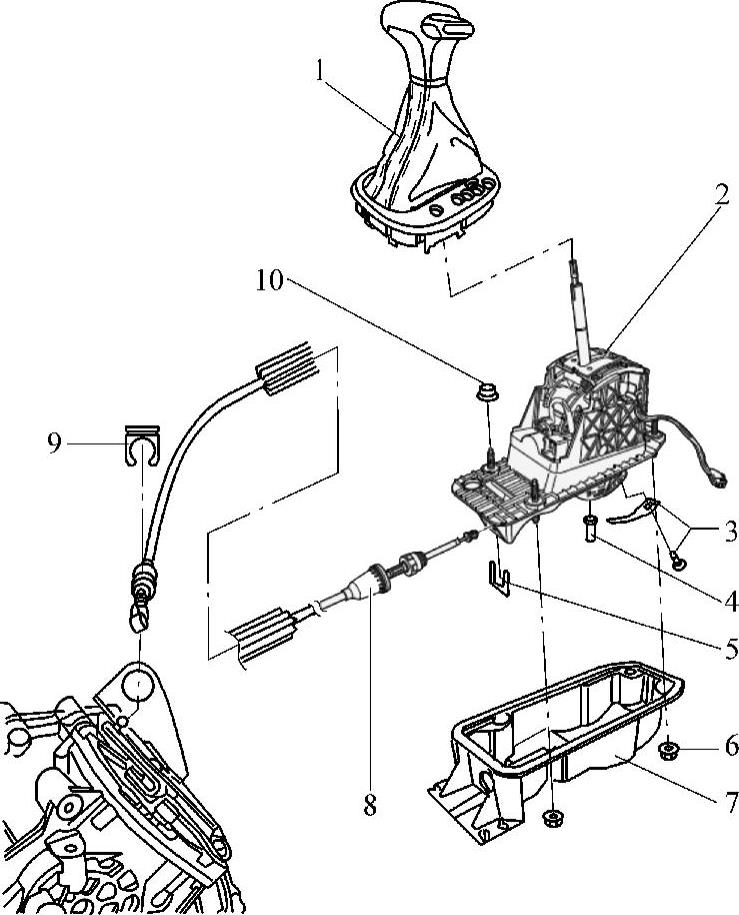

图2-154 换挡机构分解图

1—带手柄的换挡盖板(提示:如非必要,不要拆下手柄。紧急情况下开锁时,只需松开盖板,拆卸把手前从其按压点上拔出按钮。用电缆扎带或合适的铁丝固定住按钮。这样就不会无意中按按钮) 2—变速杆和换挡操作机构 3—带有弹簧的螺栓(3N·m) 4—螺栓5—防松片 6—螺母(9N·m) 7—换挡机构壳 8—选挡拉索 9—防松垫片 10—带有凸肩的六角螺母(8N·m)

3.拆卸和安装变速杆拉索

注意:拉索无需润滑;安装时要正确地铺设变速杆拉索;在安装隔热板时要将其向上压入通道,防止向下弯曲产生噪声;在安装之后必须检查拉索是否可以自由移动。

拆卸:

1)将变速杆置于S位。

2)拆下防松垫片。每次必须更换变速杆拉索的防松垫片。

3)从球头上取下拉索,抬高汽车。为了能够拆卸变速杆拉索或换挡操作机构,还必须拆卸隔热板以及排气装置部件。

4)拆卸排气装置部件,拆卸隔热板。

5)拆卸变速杆下的换挡机构壳体。必须用螺钉旋具顶出销子后,才能拆卸变速杆拉索。

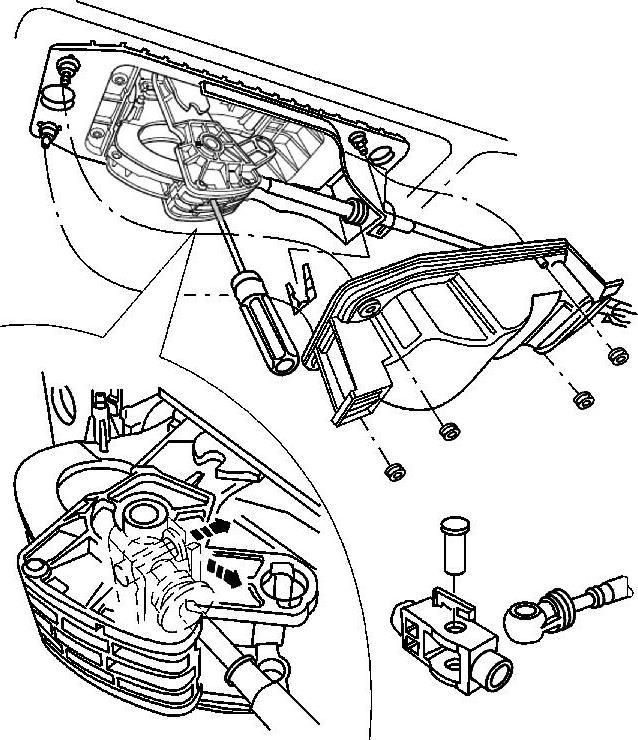

6)向前压用于固定销子的防松凸耳,如图2-155中箭头所示。

7)拆卸拉索底座的防松垫片,每次都要更换防松垫片,拆卸变速杆拉索。

安装:

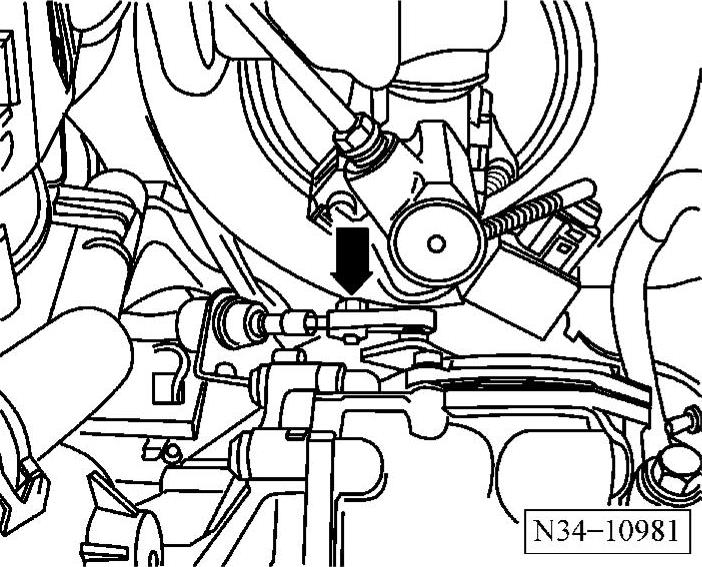

1)松开调整螺栓如图2-156箭头所示。

2)无应力地铺设变速杆拉索,将其插入变速器上的拉索底座,不得用防松垫片固定。如果已检查完拉索的灵活性,则可插入防松垫片。

3)用销子将拉索固定在变速杆上,并用新的防松垫片将其固定在换挡操作机构底座上。


图2-155 向前压用于固定销子的防松凸耳


图2-156 松开调整螺栓

4)安装换挡机构壳体、隔热板和排气装置。

4.检查变速杆拉索

简要说明:在检查变速杆拉索的灵活性时,变速杆拉索必须已从变速器上拆下。拆下的一端放置时不要碰撞到任何物体。然后移动变速杆并将拉索重新安装到变速器上,之后必须调整变速杆拉索。

检测:

1)将变速杆置于P位。

2)拆下变速器上的变速杆拉索。

3)将变速杆从P位推到S位,然后重新推回P位,重复这一操作多次,变速杆必须活动自如。(www.daowen.com)

4)用松开的调整螺栓重新安装变速杆拉索。如果拆下防松垫片,则必须安装一个新的防松垫片。

5.调整变速杆拉索

出现下列情况时,必须调整变速杆拉索:

1)变速器上的变速杆拉索已拆下。

2)发动机或变速器已拆卸或安装。

3)动力机组支承的部件已拆卸或安装。

4)拉索或换挡操纵机构已拆卸或安装。

5)发动机或变速器的位置发生变动,如已无应力安装。

调整:

1)将汽车变速杆切换到P位。

2)调整螺栓必须是松开的。

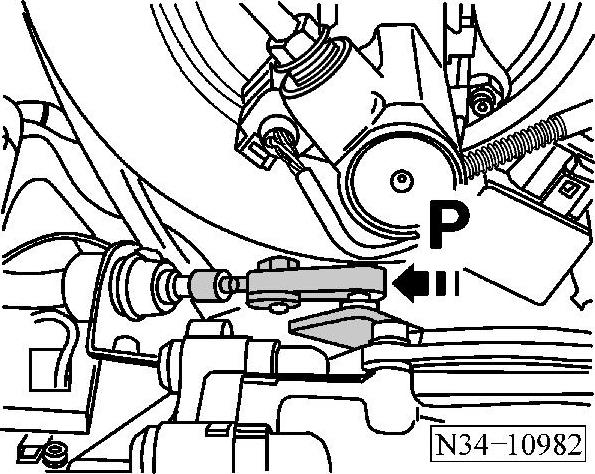

3)变速器上的变速杆必须向车身右侧,即变速杆拉索的底座方向压,如图2-157所示。(图2-149为变速器后视图,P是朝向拉索底座的方向)

4)安装带有松开的调整螺栓和新的防松垫片的拉索。

注意:必须确定防盗锁已卡紧。同时朝一个方向旋转两个前轮,直到听见防盗锁卡住为止。如果两个前轮无法同时朝一个方向旋转,则防盗锁已经卡住。轻轻向前和向后按变速杆手柄,但不能从P位移出。这样,拉索芯就位于最佳位置。用13N·m的力矩拧紧调整螺栓。


图2-157 变速杆必须向变速杆 拉索的底座方向压

6.变速杆应急开锁装置

注意:不要拆下变速杆手柄。

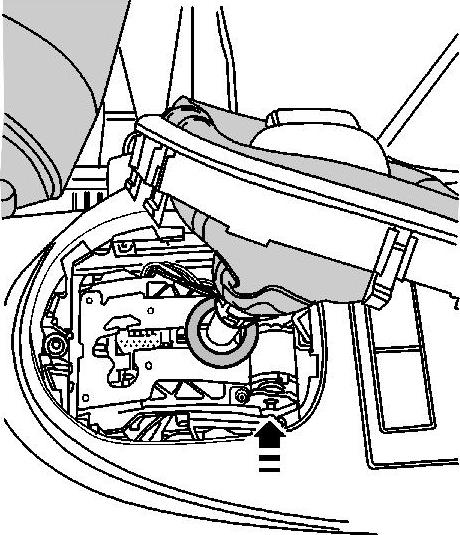

1)脱开换挡盖板并置于一侧,如图2-158所示。

2)踩下制动踏板或拉驻车制动器

3)从右向左按压黄色塑料部件或按压电磁铁的销钉。

拆装手柄:

对于所有手柄来说,都可能发生按钮被压入手柄这种情况。不能安装按键被按入的手柄。

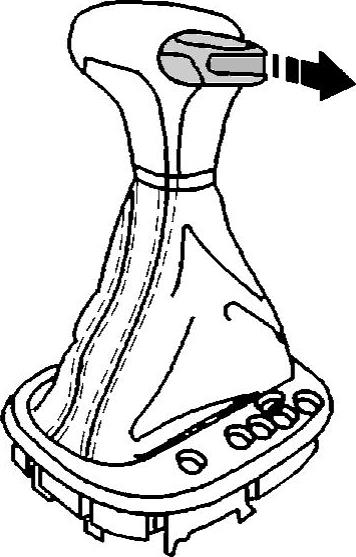

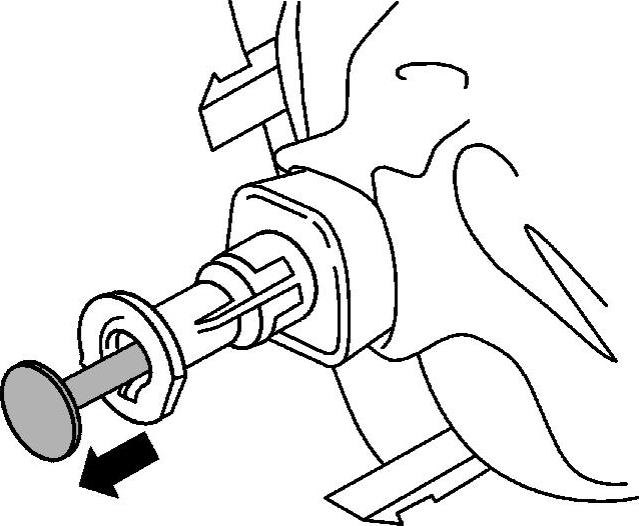

1)拆卸前从其按压点上拔出按钮,如图2-159所示。


图2-158 脱开换挡盖板并置于一侧


图2-159 从按压点拔出按钮

2)用电缆扎带或金属丝固定按钮,以防止其被压入。

3)松开盖板。

4)向上推轴套,从而将手柄解锁,如图2-160所示。

5)在安装后重新锁紧手柄。为此,将手柄下方的轴套重新向下压。

6)如果是新的手柄,仅必须去除运输保护件,按键已在安装位置。

7)拔下盖板上的插头。

8)向上拔出手柄。

9)在安装后重新锁紧手柄。将手柄下方的轴套重新向下压,如图2-161所示。

7.检查换挡操纵机构

电子识别的故障可通过故障识别或故障码确定。机械故障则要求确定并维修有故障的系统以及受损的部件。变速杆在R、D和S位时不允许起动发动机。车速超过5km/h且变速杆为N位时,变速杆锁的电磁铁不允许接合且卡住变速杆。变速杆可以换到某个前进挡。车速低于5km/h(几乎静止),并且变速杆换到N位时,变速杆锁电磁铁约1s后才可以卡入。只有踩下制动踏板后,才能将变速杆从N位移出。

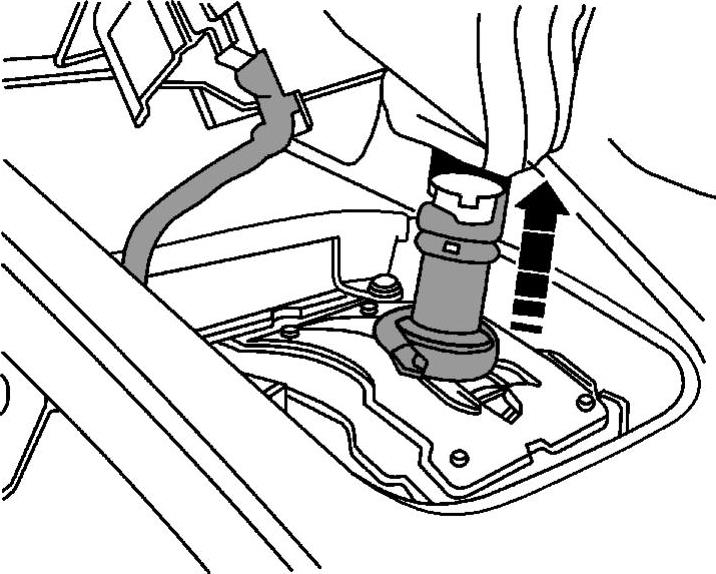

图2-160 将手柄解锁


图2-161 将手柄下方的轴套重新向下压

1)变速杆在P位且点火开关已打开。

①制动踏板未踩下:变速杆锁止电磁铁锁止变速杆,按动按钮时无法将其从P位中移出。

②制动踏板已经踩下:变速杆锁止电磁铁松开变速杆,可以挂入某一前进挡。将变速杆慢慢从P位换到S位,同时检查,仪表板中显示的变速杆位置是否与真正的变速杆位置一致。

2)变速杆在N位且点火开关已打开。

①制动踏板未踩下:变速杆锁止电磁铁锁止变速杆,按下按钮时无法将其从N位移出。

②制动踏板已经踩下:变速杆锁止电磁铁松开变速杆,可以挂入某一前进挡。

3)变速杆在Tiptronic位置。

将变速杆移到Tiptronic槽内。符号必须从“P R N D S”切换到“7 6 5 4 3 2 1”。

4)点火开关和车灯已打开。换挡操纵机构盖板中的各个符号亮起。

5)变速杆位置显示器。变速杆位置显示器所有的字段同时亮起,说明变速器处于紧急运行状态。
