安装双离合器,调整与组装须知

注意:安装时不得涂润滑油油脂

1)插入压入杆的塑料固定架,如图2-139所示。

2)插入小压入杆及其导向套。

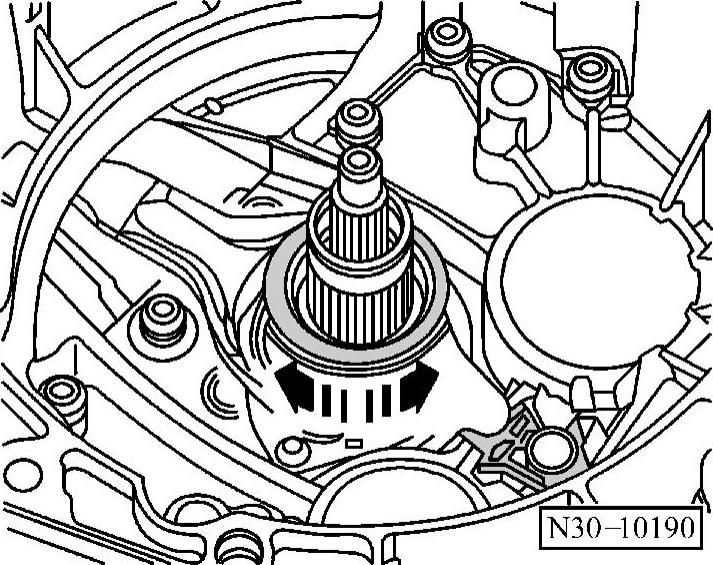

图2-137 检查压入式轴承是否安装正确

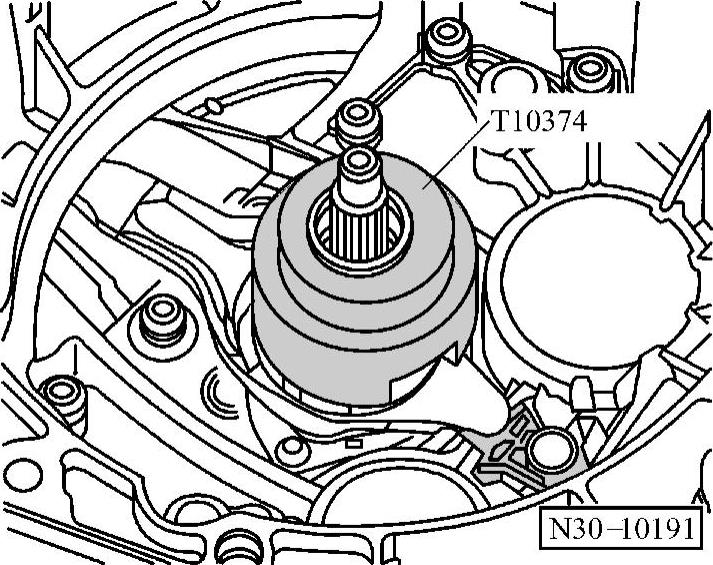

图2-138 将量块T10374置于小轴承上

3)确认压入杆位置正确。

4)用两个新螺栓固定压入杆,如图2-140所示,拧紧力矩:8N·m+90°。

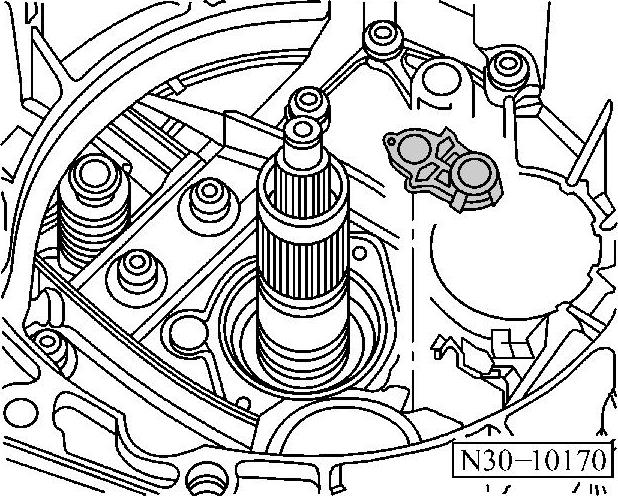

图2-139 插入压入杆的塑料固定架

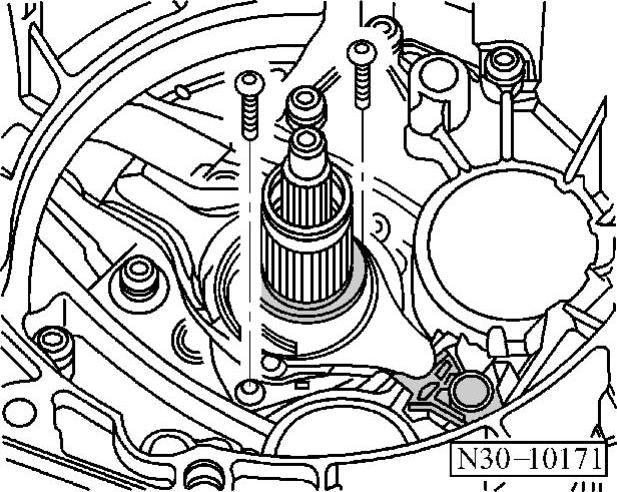

图2-140 用两个新螺栓固定压入杆

注意:压入杆的固定架和压入式轴承的全部机械机构必须干燥,并且不沾染机油和油脂。必要时用一块抹布清洁所有的零部件。在继续安装前,检查是否必须调整离合器,只有当离合器调整好时,方可继续组装,调整压入式轴承的位置。

5)如果不这样操作,则插入第二个较大的压入杆如图2-141所示。此压入杆用于离合器2,检查两个压入杆的位置是否正确。

6)由于有4个凹槽,小的压入式轴承仅匹配在一个位置上。

7)通过旋转,检查其是否安装正确。

8)在两个压入式的轴承上,必须有测出的调整垫片

9)将起拔器T10373的丝维向回旋转,插入离合器。起拔器T10373有助于把离合器放入变速器中。

10)将离合器倒置,支撑工装T10323(图2-125)的使用与拆卸离合器时相同。

提示:压紧时将一只手放在离合器上,这样可能感觉到轻微的振动,振动表明离合器正在被压到其压紧位置上,而且离合器何时到达限位也可感觉到。

11)观察卡环开口如图2-142所示,该卡环上方较紧,这就是其安装位置。这样卡环钳也嵌得更牢固。(www.daowen.com)


图2-141 插入第二个较大的压入杆

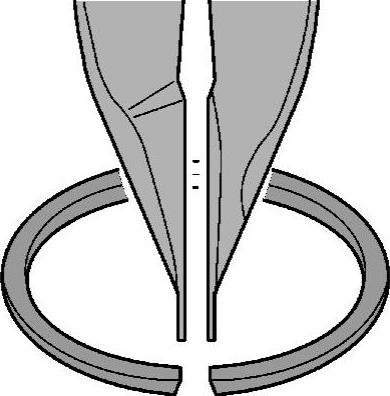

图2-142 观察卡环开口

12)如果可以插入卡环,则说明离合器已压至限位。

13)然后插入齿毂,齿毂有一个大轮齿,如图2-143所示,因此仅与一个位置匹配。

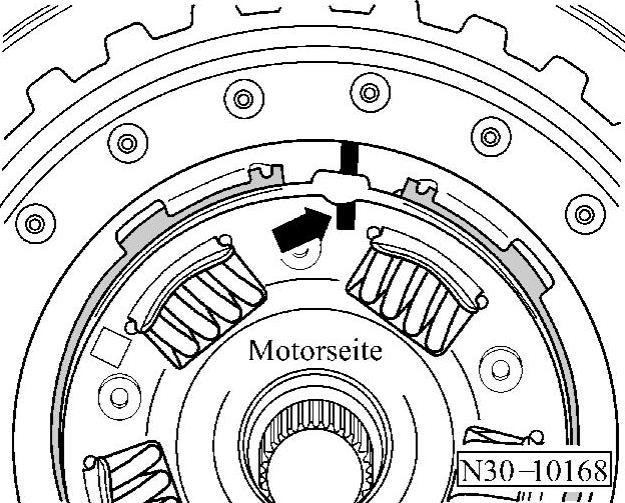

14)发动机侧的大轮齿上有一个标记箭头,如图2-144所示。


图2-143 插入齿毂

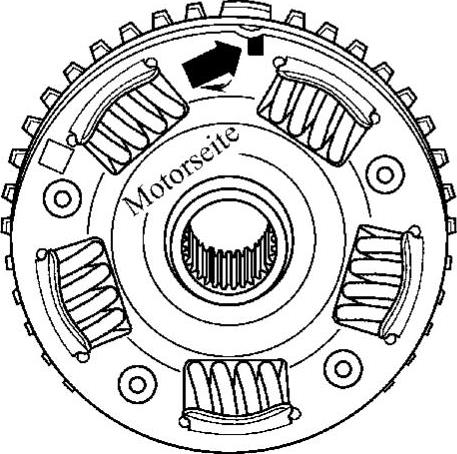

图2-144 轮齿上有一个标记箭头

15)插入齿毂的卡环。应注意,卡环接口指向离合器的凸耳。

16)用手旋转离合器,观察在旋转时的小压入杆,如图2-145所示。

17)此时压入杆必须在其位置上保持静止,不得上下移动,如图2-146所示,如果小压入杆上下移动K2的调整垫片就不牢固了。

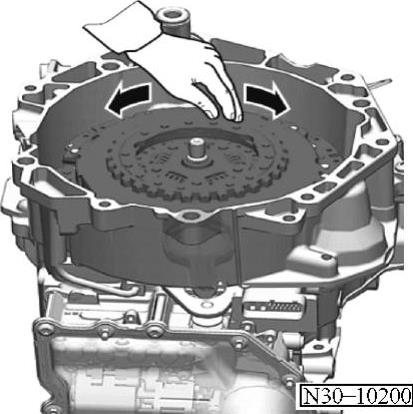

图2-145 观察在旋转时的小压入杆

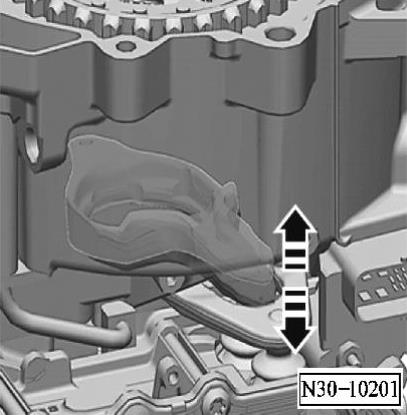

图2-146 压入杆不得上下移动

18)仔细观察调整垫片。垫片必须固定牢固,不得受损。

19)再次放上两个排气罩。只有这时,才能正确地对多余的调整垫片作废弃处理。
