1.离合器操作机构组成

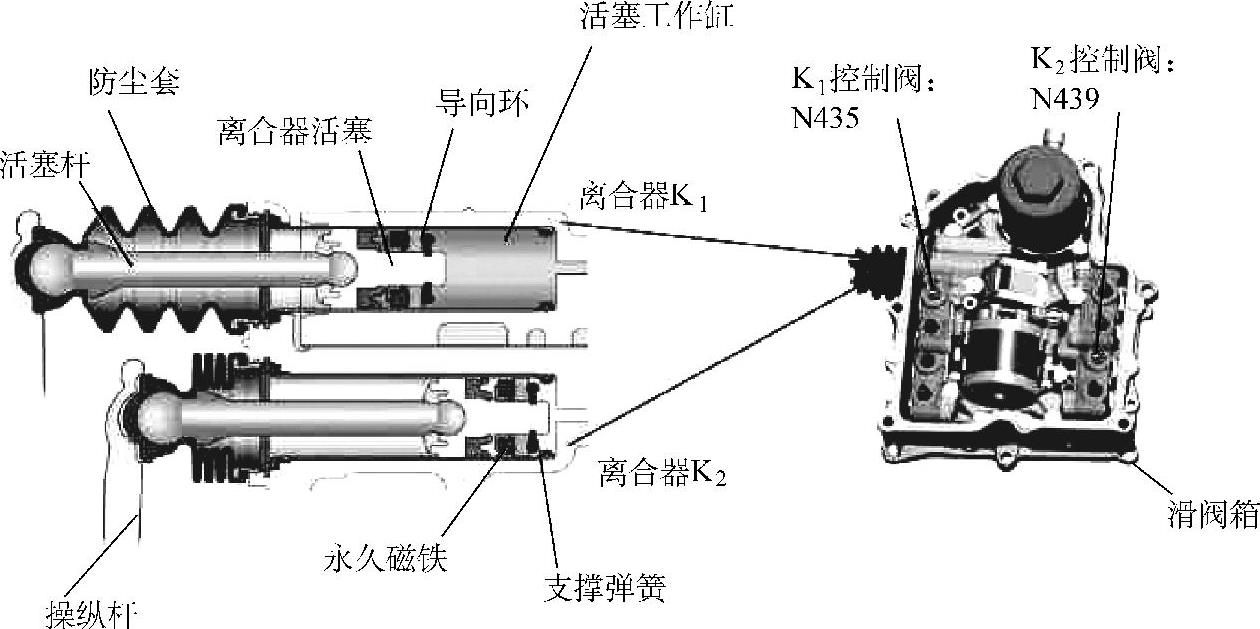

离合器操纵机构如图2-92所示。


图2-92 离合器操纵机构

2.蓄压器

设计上类似气压蓄压器,如图2-93所示,当液压泵被关闭时,保证液压系统有油压。它能储存0.2升的液压油。基本形式:气囊式、膜片式、活塞式。气压式活塞蓄压器氮气充注2.4MPa,最大承受液压10MPa。蓄压器处于压力状态下,不得打开。它能存储能量、减弱冲击和波动的影响。

3.压力控制阀

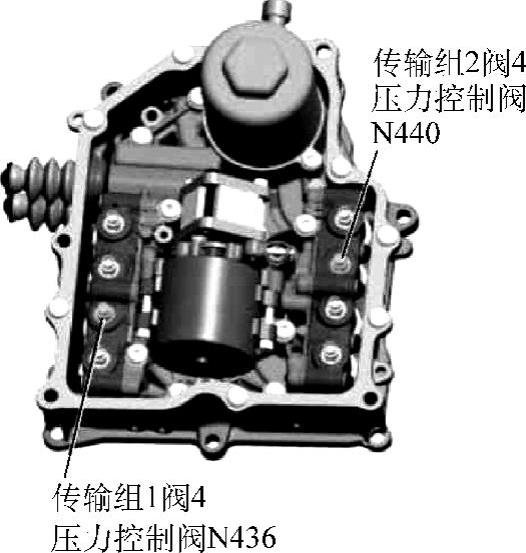

压力控制阀位置如图2-94所示。

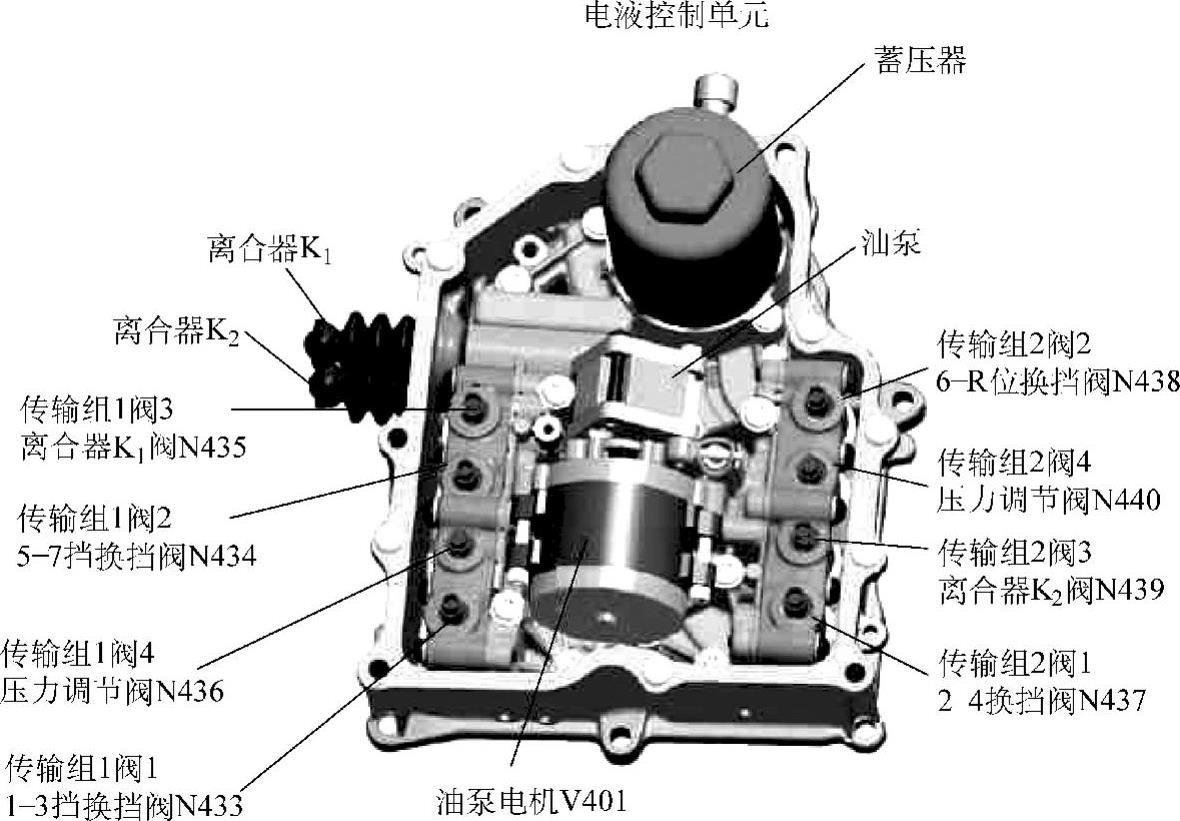

N436:控制离合器K1和换挡操纵机构1/3挡、5/7挡。

N440:控制离合器K2和换挡操纵机构2/4挡、6/R位。

如果一个电磁阀失效,则相应齿轮传输组件被关闭,只有另外的齿轮传动机构上的指定挡位能够工作。

4.离合器控制阀

离合器控制阀位置如图2-95所示。

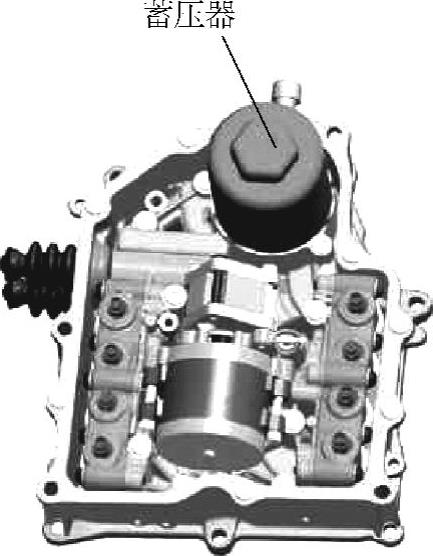

图2-93 蓄压器


图2-94 压力控制阀

N435:控制离合器K1的液压油流量

N439:控制离合器K2的液压油流量。

电流提供时,阀和离合器都断开。如果一个电磁阀失效,相应的齿轮传动组被关闭。

5.挡位变换液压控制阀

挡位变换液压控制阀(图2-96)控制挡位选择器的油的流量。每个控制阀可使挡位选择器形成两个挡位;如果没有齿轮啮合,控制阀控制油压使挡位选择器保持空挡位置。变速杆位于P位、点火开关关闭,1挡和倒挡齿轮啮合。


图2-95 离合器控制阀


图2-96 挡位变换液压控制阀

6.P位锁止机构

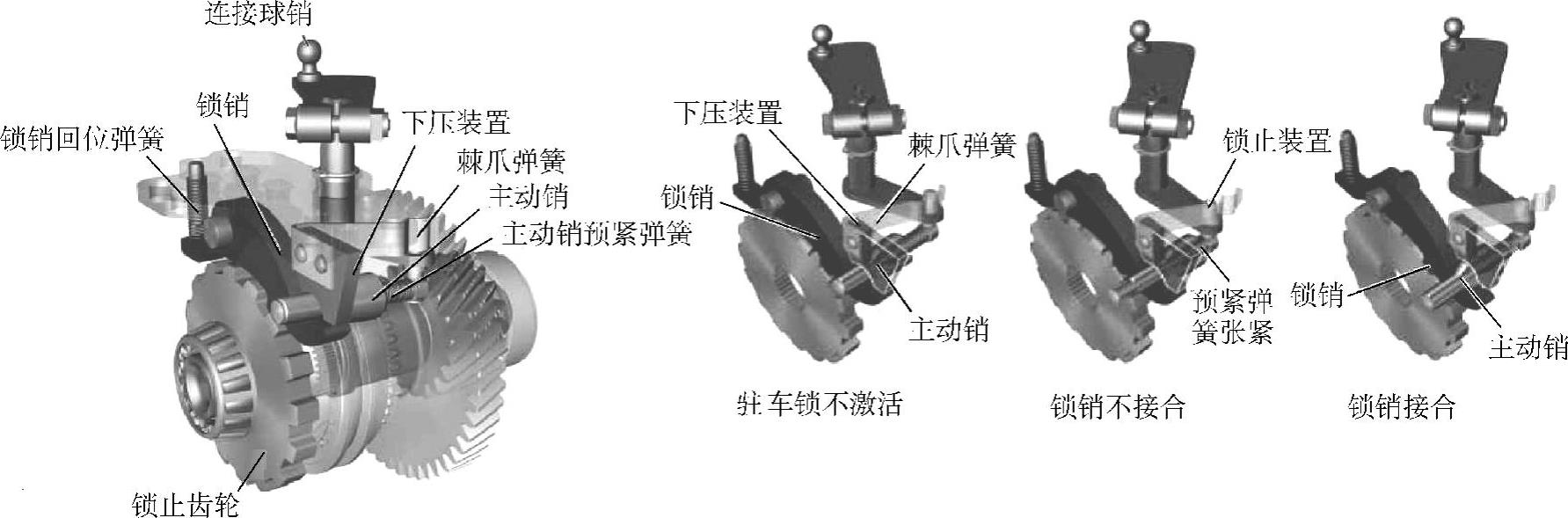

DSG 8挡位P位锁止机构如图2-97所示。

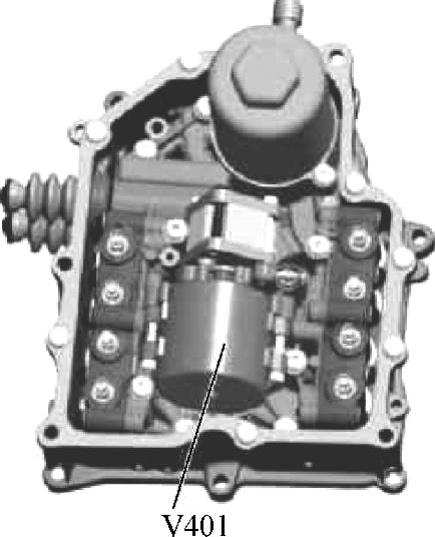

7.油泵电动机V401

油泵电动机V401是非接触式的小尺寸的直流电动机,由定子和转子组成。常规的定子由永久磁铁构成,转子由电磁铁构成。但V401恰恰相反如图2-98、2-99(轴承除外)所示,转子包含6对永磁体,定子包含6对电磁体。

信号失效影响:油液压力下降,并且离合器在压力盘弹簧的作用下断开。

V401工作原理:传统直流电动机,电磁场换向通过接触环进行。此直流电动机的换向则是由滑阀箱单元电子控制单元控制,在换向工作时无接触,直流电动机运转在无磨损状态下。


图2-97 DSG 8挡位P位锁止机构

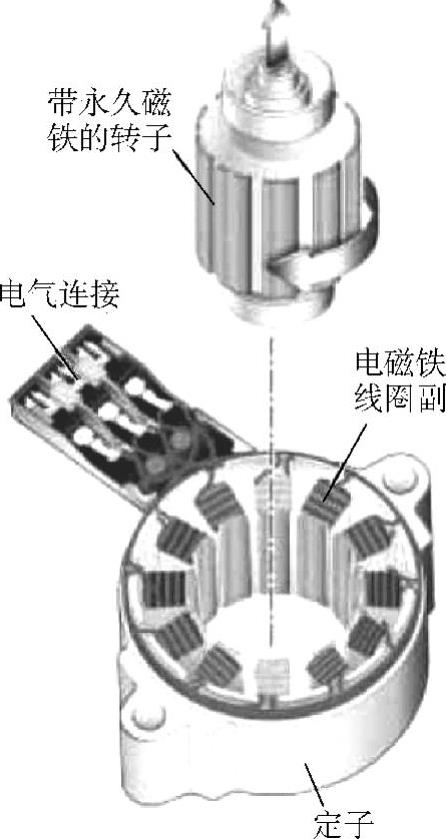

图2-98 油泵电动机V401


图2-99 V401工作原理

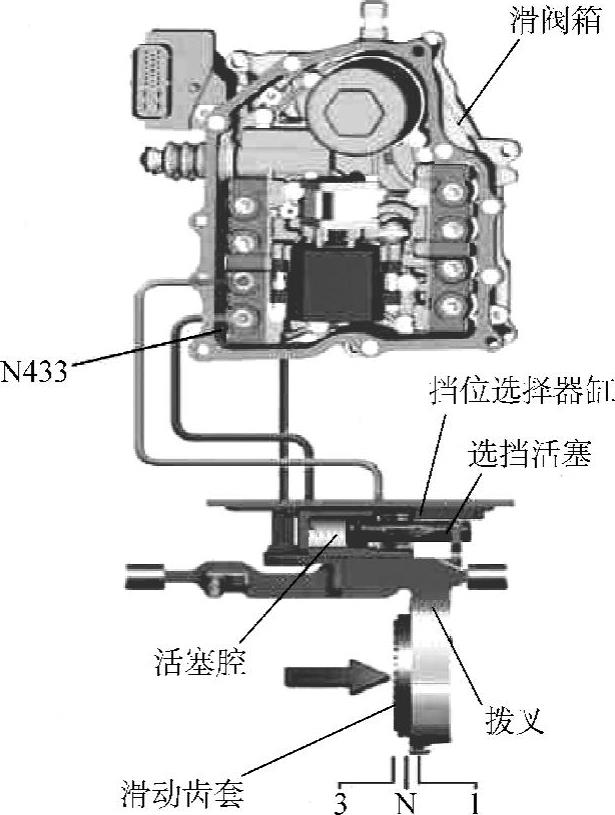

图2-100 挡位选择机构

8.挡位选择机构

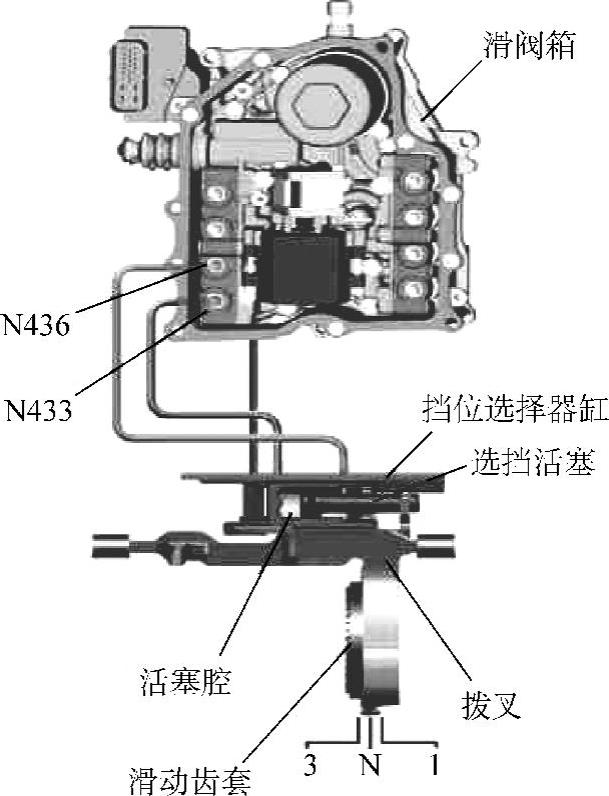

滑阀箱单元控制挡位选择装置(图2-100),换挡选择装置的活塞和换挡拨叉相连,为实现挡位的变换,油压被供应到换挡机构的活塞上,活塞移动,换挡拨叉和滑动齿套也随之移动,滑动齿套使同步器齿啮合形成挡位。

挡位选择:

1)初始位置。挡位选择活塞在电磁阀N433的作用下保持在空挡位置,齿轮传输组1的阀4—N436控制齿轮传动组1的油压,如图2-101所示。

2)选择1挡。挡位选择电磁阀N433提升左侧活塞腔的油压,挡位选择活塞被推向右侧,与活塞连接的换挡拨叉和换挡滑套随换挡活塞一同向右侧移动,滑动齿套移动到1挡位置,齿轮啮合,形成挡位如图2-102所示。

9.离合器行程位置及速度传感器

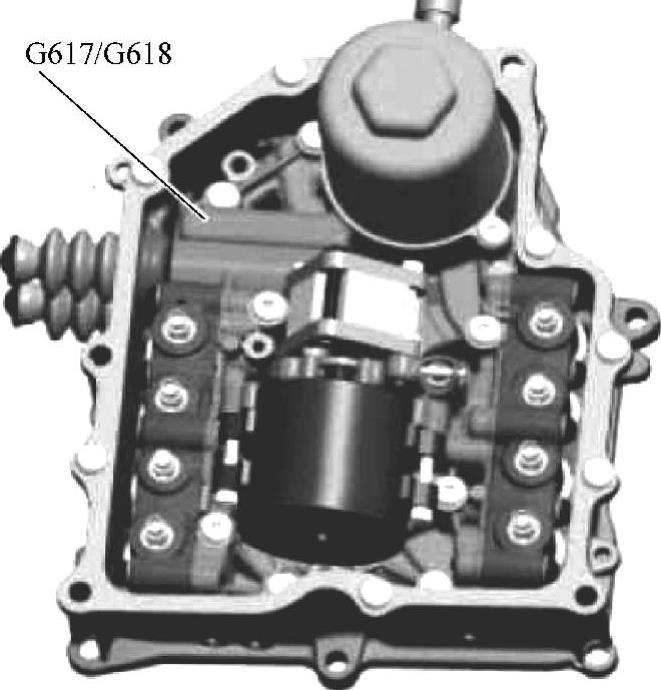

1)离合器1行程位置传感器G617和离合器2行程位置传感器G618安装在滑阀箱单元的离合器触动装置上,为非接触式传感器,如图2-103所示。

信号作用:用于控制离合器的驱动电磁阀。


图2-101 初始位置


图2-102 选择1挡

信号失效的影响:若G617损坏,变速器传输部分1被关闭,挡位1、3、5、7将无法接合;若G618损坏,变速器传输部分2被关闭,挡位2、4、6、R位将无法接合。

2)离合器行程位置传感器工作原理如图2-104所示。


图2-103 离合器G617、G618传感器

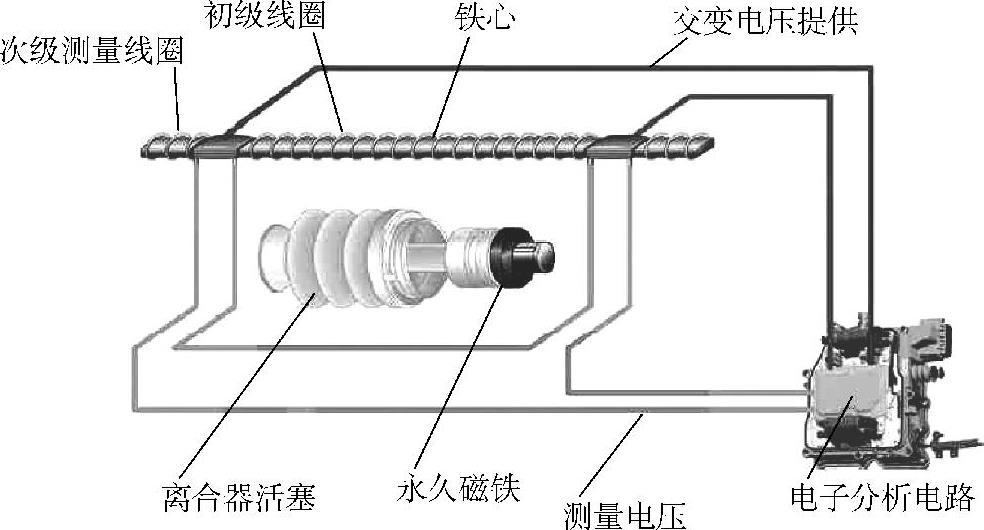

图2-104 工作原理图(www.daowen.com)

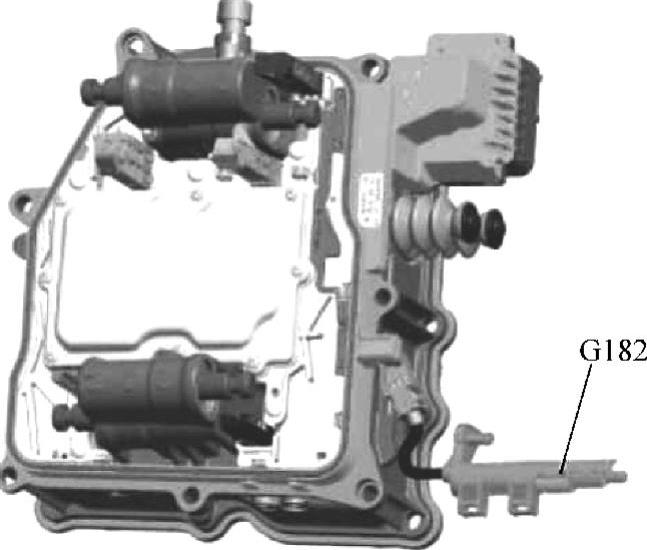

3)离合器速度传感器G182如图2-105所示。安装在变速器壳体内,是唯一在滑阀箱单元外的传感器,以电子方式监测起动齿圈,记录变速器的输入转速。

信号作用:控制单元要求变速器输入转速信号以控制离合器和计算滑移率。

信号失效:利用发动机转速信号替代。

10.输入轴速度传感器

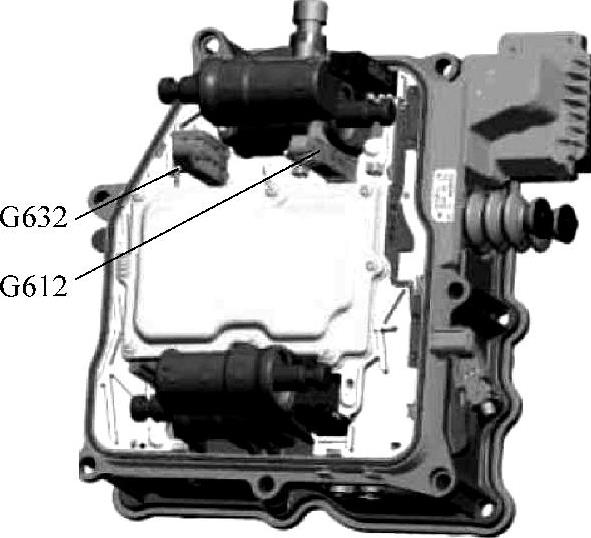

输入轴1速度传感器G632、输入轴2速度传感器G612都集成在滑阀箱单元上,都是霍尔传感器,如图2-106所示。


图2-105 离合器速度传感器G182


图2-106 输入轴速度传感器

信号作用:控制离合器,计算离合器的打滑量。

信号失效影响:如果G632失效,齿轮传动组1关闭,车辆只能在2、4、6挡和R位驱动;如果G612失效,齿轮传动组2关闭,车辆只能在1、3、5、7挡驱动。

11.控制单元温度传感器

控制单元温度传感器G510如图2-107所示。

信号作用:检查滑阀箱单元的温度。当温度达到139℃时,发动机转矩减小。

信号失效影响:控制单元使用一个内在的替代值工作。

12.变速器系统压力传感器及压力限制阀

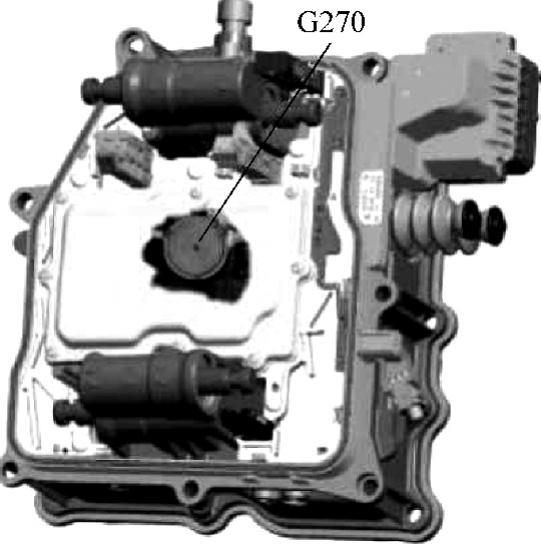

变速器系统压力传感器G270,集成在滑阀箱单元的液压油路中,是膜片式压力传感器,如图2-108所示。

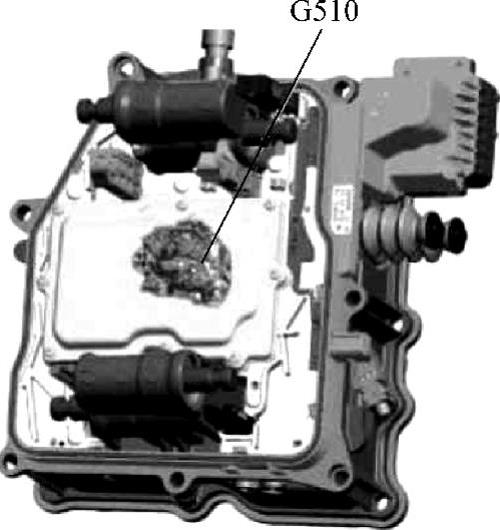

图2-107 控制单元温度传感器G510


图2-108 压力传感器G270

信号作用:控制液压泵的电动机V401的工作。

信号失效:液压泵电动机持续运转;系统液压油压力由压力控制阀决定。

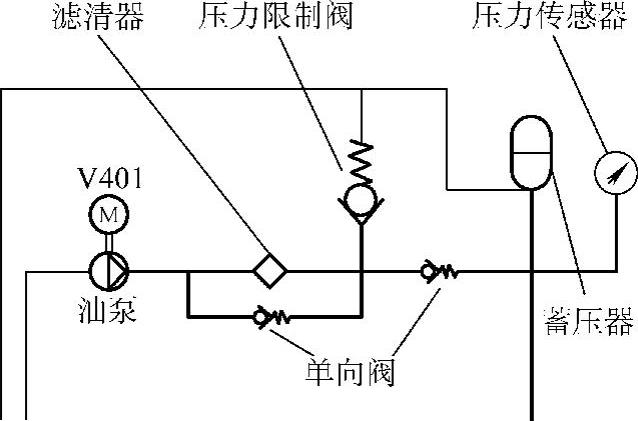

压力限制阀:液压泵泵送液压油通过滤清器到达压力限制阀、蓄压器和液压油压力传感器,如图2-109所示。当液压油压力在压力限制阀和压力传感器处达到约7MPa时,控制单元切断电动机,液压油泵关闭。旁通支路确保滤清器油路堵塞时维持系统功能。

13.挡位行程传感器

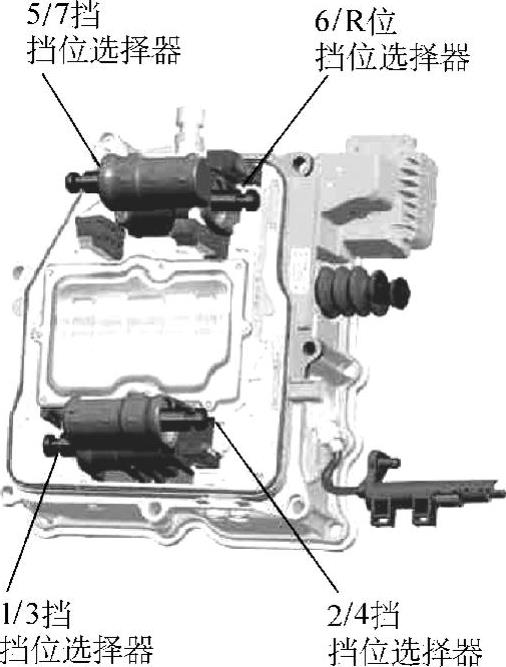

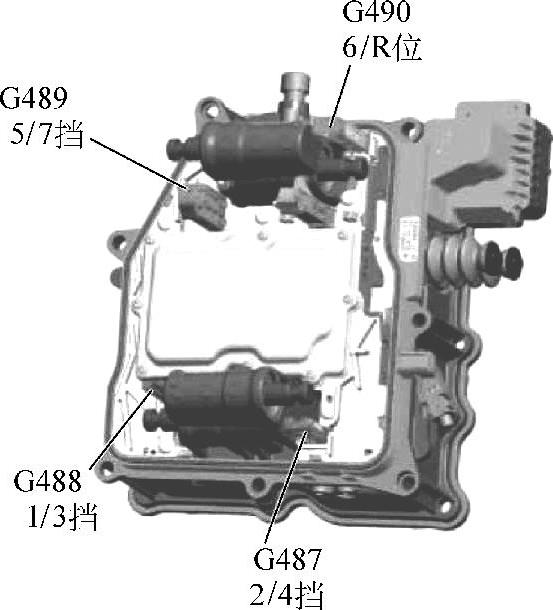

挡位行程传感器2/4挡G487、1/3挡G488、5/7挡G489、6/R位G490,如图2-110所示。


图2-109 压力限制阀


图2-110 挡位行程传感器

信号作用:控制单元要求获知精确的换挡机构位置,用以控制换挡机构实现挡位的变换。换挡拨叉上的信号源产生信号,被传感器获得,从而使控制单元识别换挡执行机构的精确位置。

信号失效影响:如果挡位行程传感器中的一个失效,控制单元不能准确获知相应换挡机构的位置,因此,控制单元无法识别是否有挡位在齿轮选择机构和拨叉的作用下啮合,为了防止对变速器造成损坏,在这种情况下,关闭损坏的挡位行程传感器相关部分。

14.离合器操纵执行机构

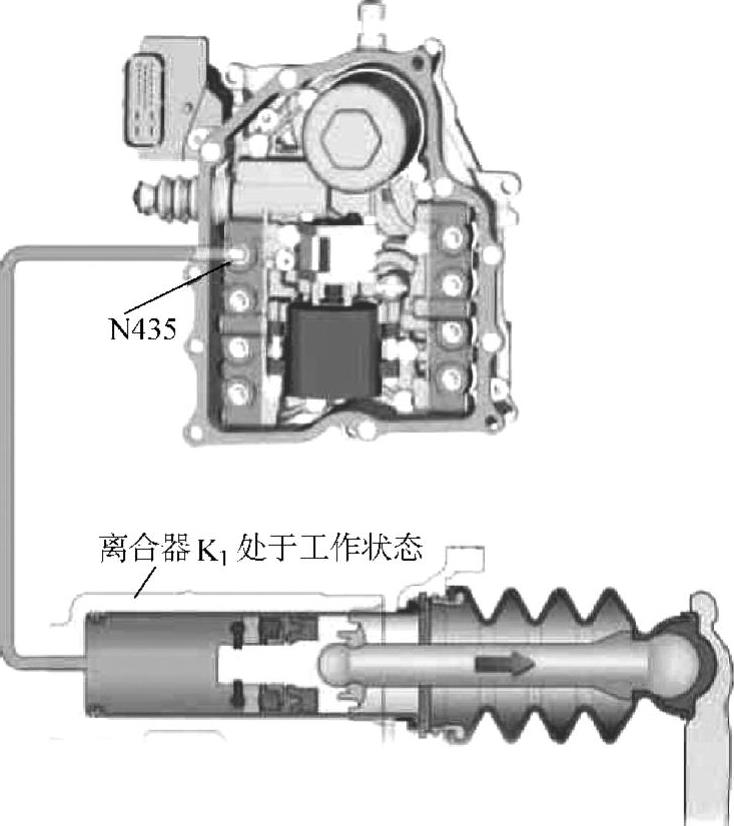

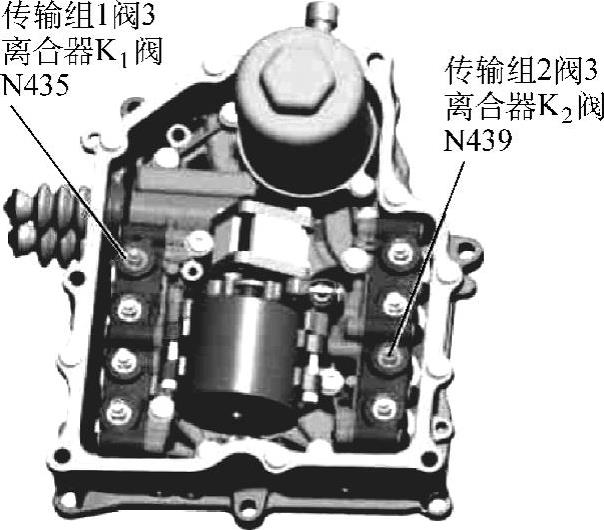

1)离合器操纵断开如图2-111所示。为了触发离合器,电子机械滑阀控制单元触发电磁阀:齿轮传输组1的阀3—N435操作离合器K1;齿轮传输组2的阀3—N439操作离合器K2

2)离合器不工作:离合器触动活塞在空闲位置,电磁阀N435在回油方向打开,油压从齿轮传输组压力控制阀N436流入滑阀单元的油底壳。

3)离合器操纵接合如图2-112所示。

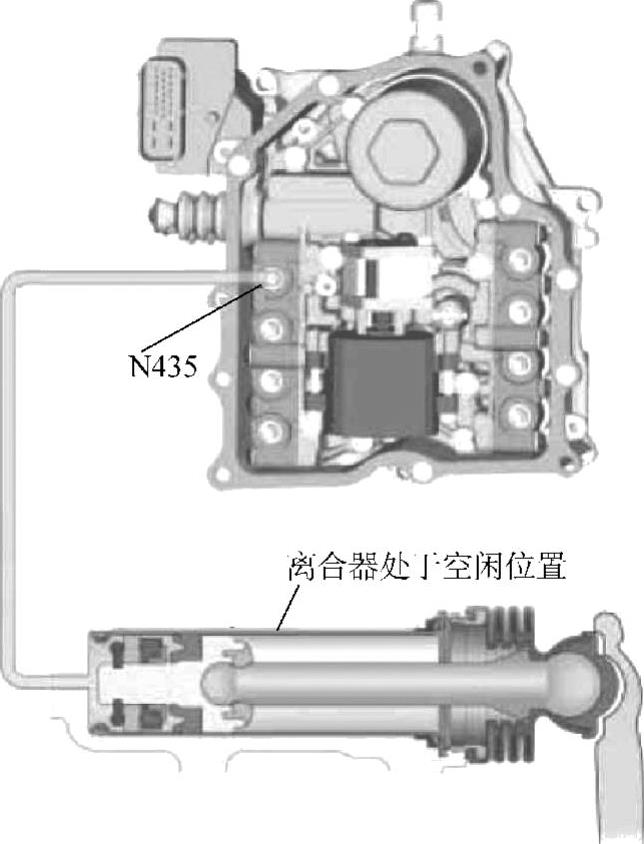

图2-111 离合器操纵断开


图2-112 离合器操纵接合

离合器接合:当电子控制单元激活电磁阀(N435或N439)时,接通了到相应离合器触动器的油道,油压在离合器驱动活塞的后方建立,离合器驱动动活塞移动并推动离合器接合杆,此离合器接合。

离合器打滑:变速器的输入转速和驱动轴的转速不同,此功能是通过电磁阀控制离合器驱动油压与回流油压来达到的。

4)液压循环控制如图2-113所示,工作油路如图2-114所示。


图2-113 液压循环控制


图2-114 工作油路

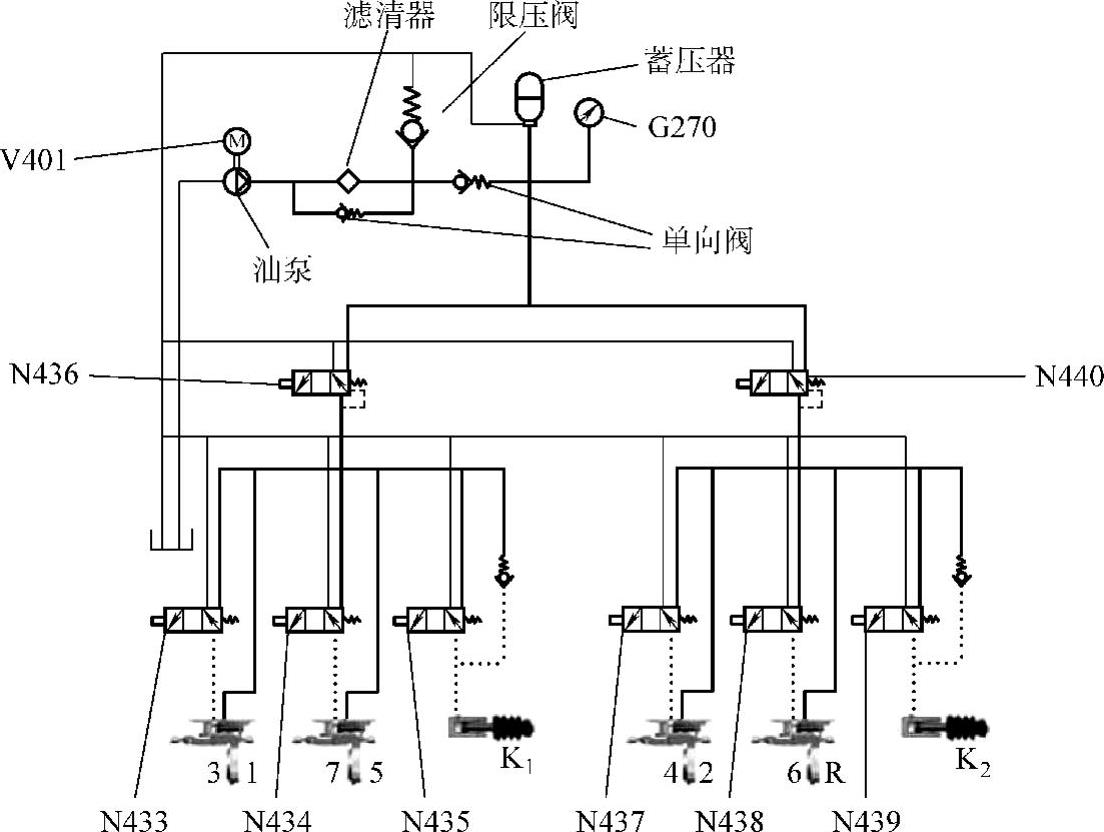

5)液压系统构成如图2-115所示。


图2-115 液压系统构成

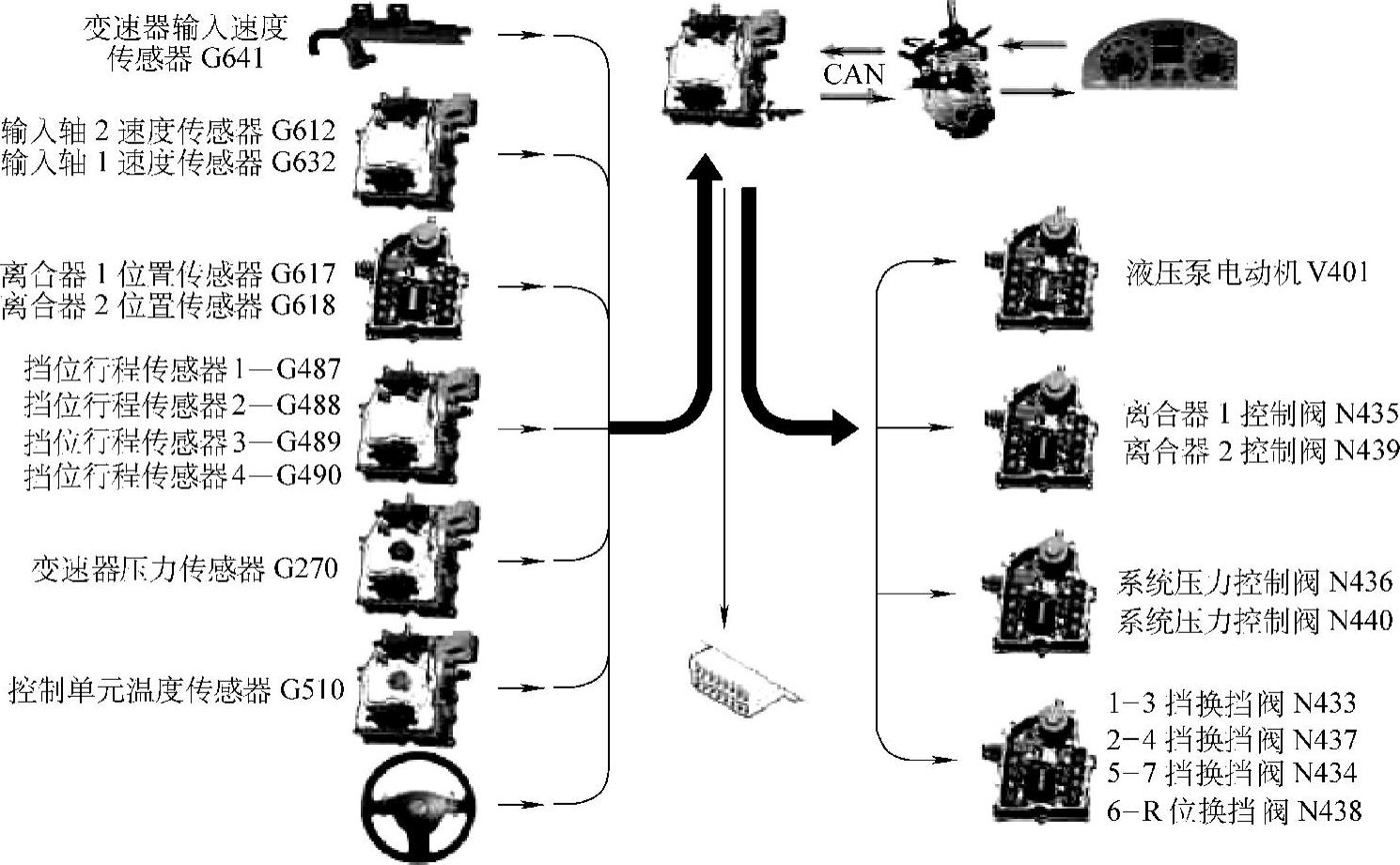

6)系统概貌如图2-116所示。

15.电路图

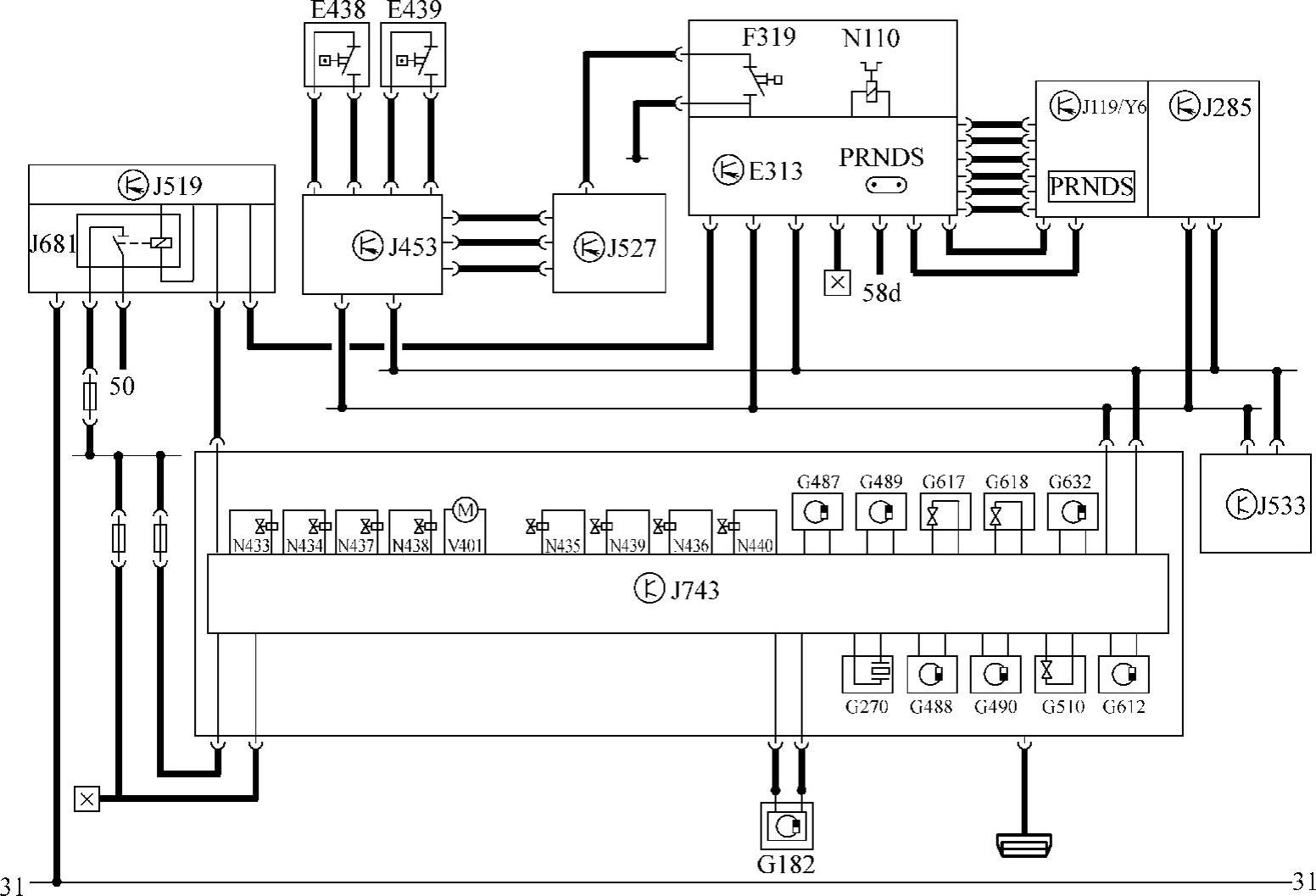

DSG OAM电控系统电路如图2-117所示。


图2-116 系统概貌


图2-117 DSG OAM电控系统电路
