DSG8挡位双离合变速器动力传递路线解析

1)倒挡和1挡的动力传递路线如图2-88所示。

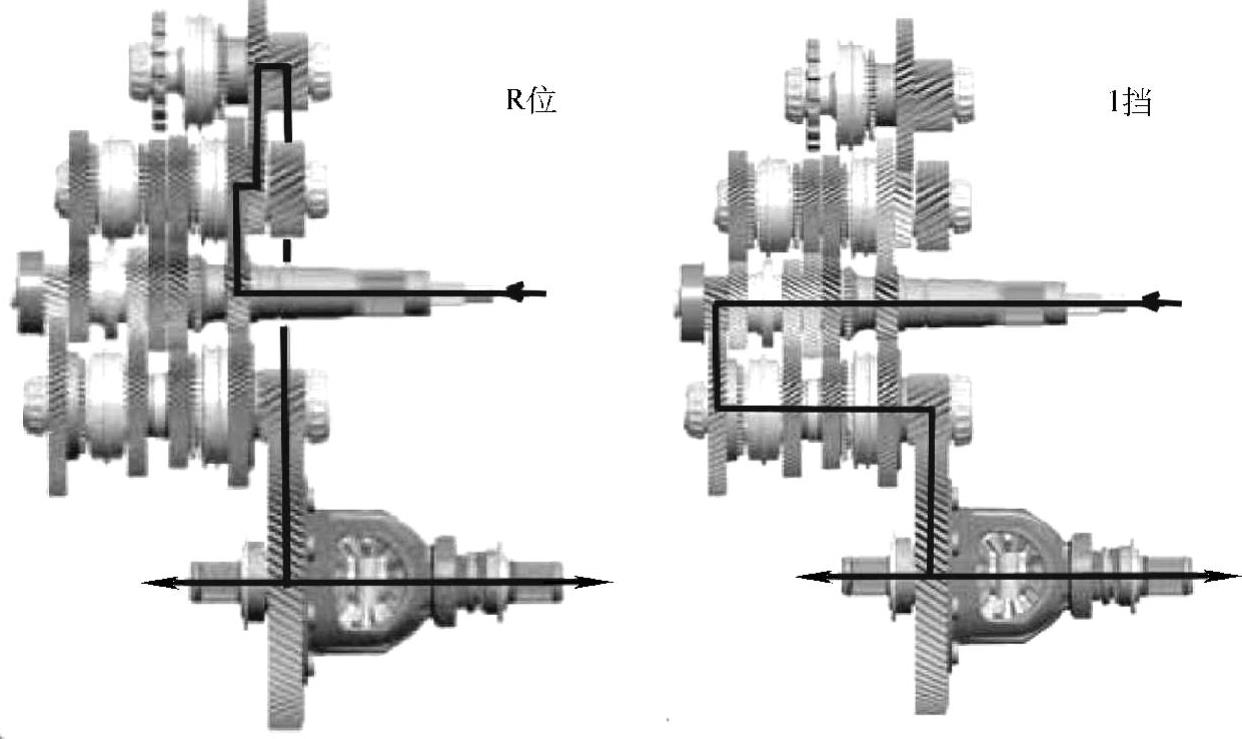

图2-88 倒挡和1挡动力传递路线

倒挡传递路线:发动机→双质量飞轮离合器K2→输入轴2(倒挡主动齿轮)→输出轴3(输出齿轮)→差速器主减速齿轮。

1挡传递路线:发动机→双质量飞轮→离合器K1→输入轴1(1挡主动齿轮)→输出轴1(1挡齿轮)→差速器主减速齿轮。

2)2挡和3挡的动力传递路线如图2-89所示。

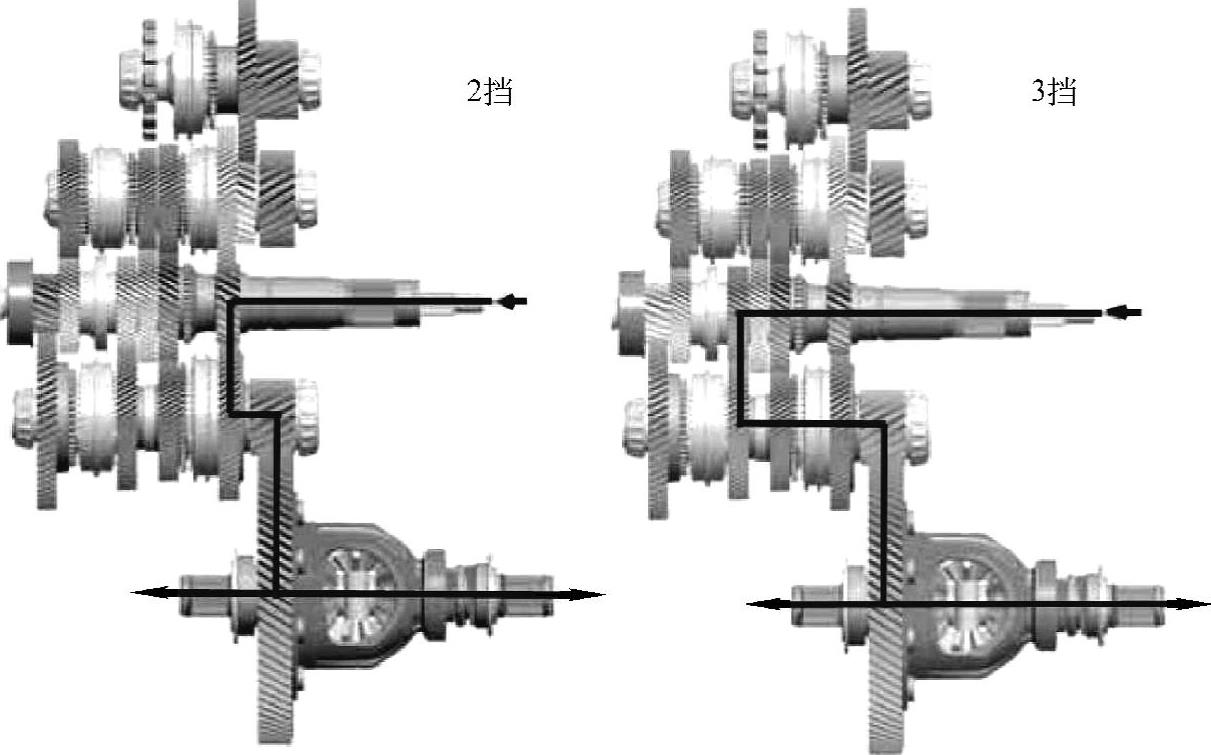

图2-89 2挡和3挡的动力传递路线

2挡传递路线:发动机→双质量飞轮→离合器K2→输入轴2(2挡主动齿轮)→输出轴1(2挡齿轮)→差速器主减速齿轮。

3挡传递路线:发动机→双质量飞轮→离合器K1→输入轴1(3挡主动齿轮)→输出轴1(3挡齿轮)→差速器主减速齿轮。

3)4挡和5挡的动力传递路线如图2-90所示。(www.daowen.com)

4挡传递路线:发动机→双质量飞轮→离合器K2→输入轴2(4/6挡主动齿轮)→输出轴1(4挡齿轮)→差速器主减速齿轮。

5挡传递路线:发动机→双质量飞轮→离合器K1→输入轴1(5挡主动齿轮)→输出轴2(5挡齿轮)→差速器主减速齿轮。

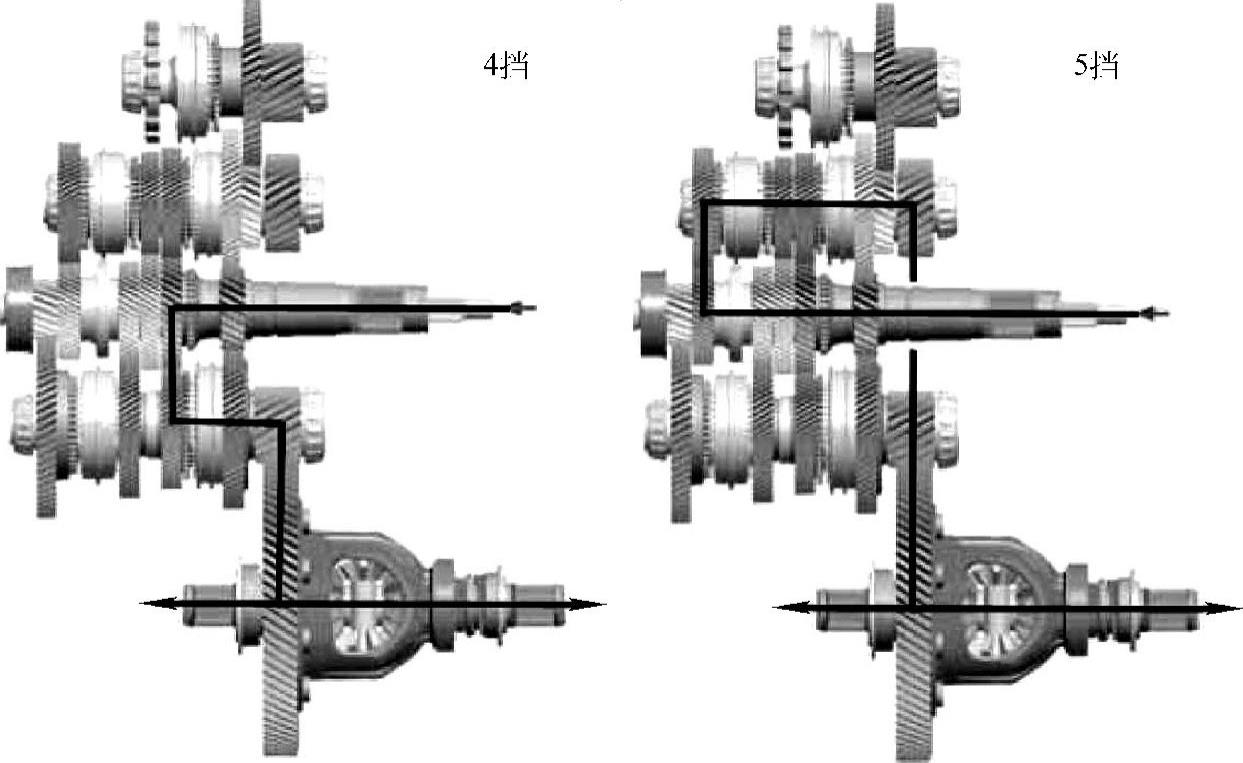

图2-90 4挡和5挡的动力传递路线

4)6挡和7挡的动力传递路线如图2-91所示。

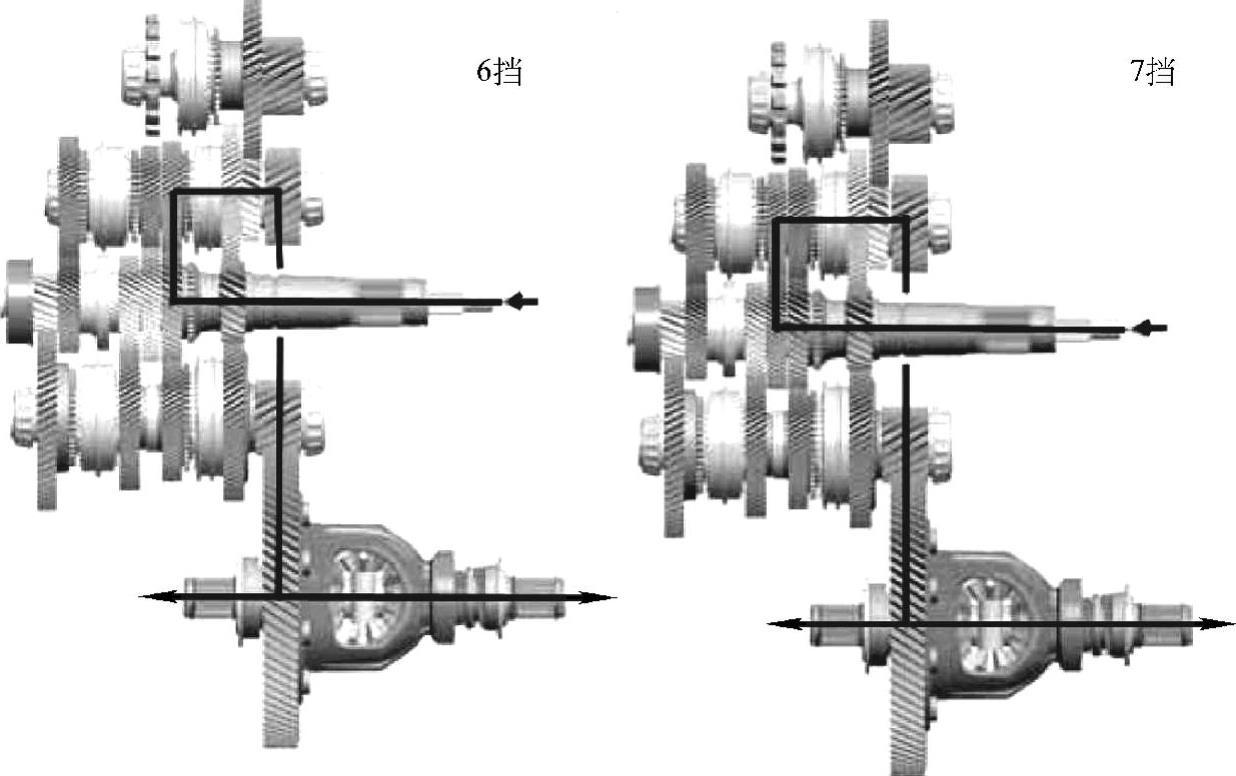

图2-91 6挡和7挡的动力传递路线

6挡传递路线:发动机→双质量飞轮→离合器K2→输入轴2(4/6挡主动齿轮)→输出轴2(6挡齿轮)→差速器主减速齿轮。

7挡传递路线:发动机→双质量飞轮→离合器K1→输入轴1(7挡主动齿轮)→输出轴2(7挡齿轮)→差速器主减速齿轮。
