【摘要】:图2-72形象地表示出直接换挡变速器的机械电子装置在CAN数据总线结构中的连接状况。
图2-72形象地表示出直接换挡变速器的机械电子装置在CAN数据总线结构中的连接状况。
图2-70 CAN总线将挡位信号传给变速器控制单元和组合仪表电路
E313—挡位选择杆 F189—tiptronic手动电控换挡程序开关 F319—变速杆P挡位锁止开关 J285—仪表板中的控制器 J527—转向柱电子装置控制器 J587—变速杆传感器控制器 L101—变速杆挡位指示照明灯 N110—变速杆锁电磁阀 SC12—熔丝架C上的熔丝12 SC14—熔丝架C上的熔丝14 T4r—4针插头连接,在变速杆中上 T10p—10针插头连接,在Tiptronic开关上 T10r—10针黑色插头连接,在变速杆上 T20c—20针黑色插头连接,插头A,在转向柱电子装置控制器上 T32—32针蓝色插头连接,在组合仪表中的控制器上 Y26—变速杆位置显示单元 —左侧A柱下部的接地点 —接地连接19,在主导线束中 ·—CAN总线(数据导线) ws=白色 sw=黑色 ro=红色 br=褐色 gn=绿色 bl=蓝色 gr=灰色 li=淡紫色 ge=黄色 or=橘黄色 rs=粉红色
(www.daowen.com)

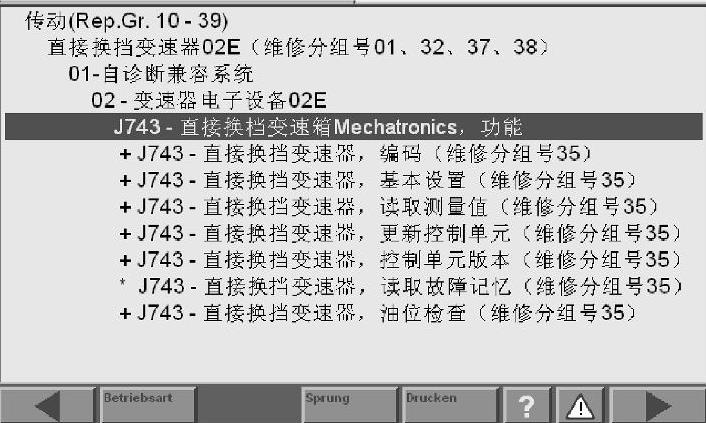

图2-71 DSG编码表

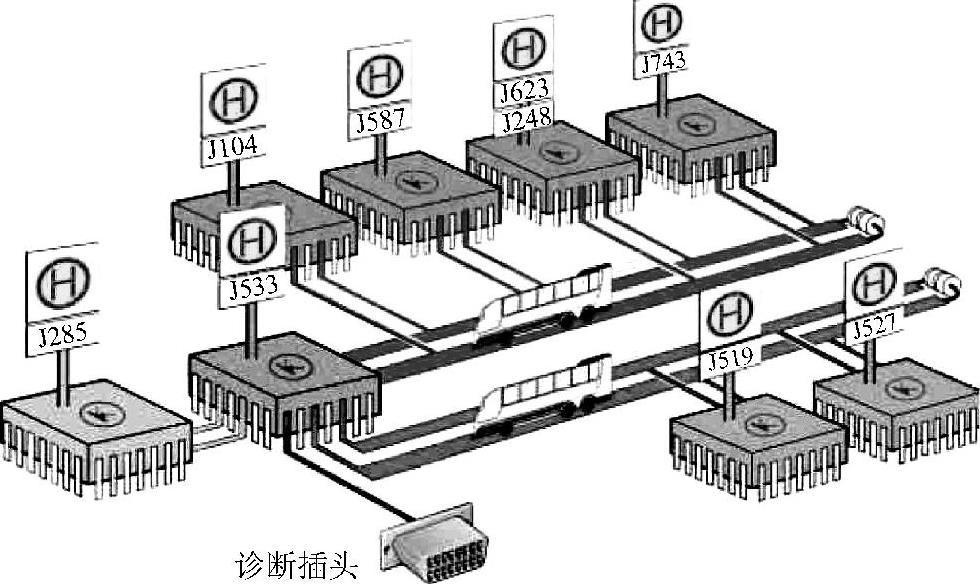

图2-72 CAN数据总线连接
J104—带EDS的ABS控制单元 J248—柴油直喷装置控制单元 J285—带有显示屏的控制单元(在组合仪表内) J519—供电控制单元 J527—转向柱电子装置控制单元 J533—数据总线诊断接口 J587—变速杆传感器控制单元 J623—发动机控制单元 J743—直接换挡变速器的机械电子装置
