离合器冷却系统及其控制电磁阀

时间:2023-10-09 理论教育 版权反馈
【摘要】:图2-43 液压元件组成6)离合器冷却系统①离合器的机械摩擦会导致离合器温度上升,为防止离合器过热,必须对其进行冷却,离合器冷却有单独的冷却油路,控制阀为电磁阀N218及其滑阀,如图2-44所示。油温传感器直接测量离合器出口的油温,控制单元根据油温控制电磁阀,电磁阀通过滑阀控制冷却油的流量及压力。

离合器冷却系统及其控制电磁阀

1)变速器油必须满足下面要求:确保离合器的调节和液压控制,整个温度范围内粘度稳定,可以抵抗高的机械压力不发泡。

变速器油的作用:润滑/冷却双离合器、轴、轴承同步器,操纵离合器和换挡执行元件活塞,如图2-39所示。


图2-39 换挡执行元件

2)油泵齿轮泵最大输出量为100L/min,最大供油压力为2MPa,结构如图2-40所示。

油泵为如下任务供油:多片离合器工作、离合器润滑、选挡液压控制、齿轮润滑。

3)油泵由油泵轴驱动,以发动机转速运转,油泵轴位于输入轴1、2的内部,为第三根轴,如图2-41所示。

4)润滑油路如图2-42所示。


图2-40 齿轮泵结构

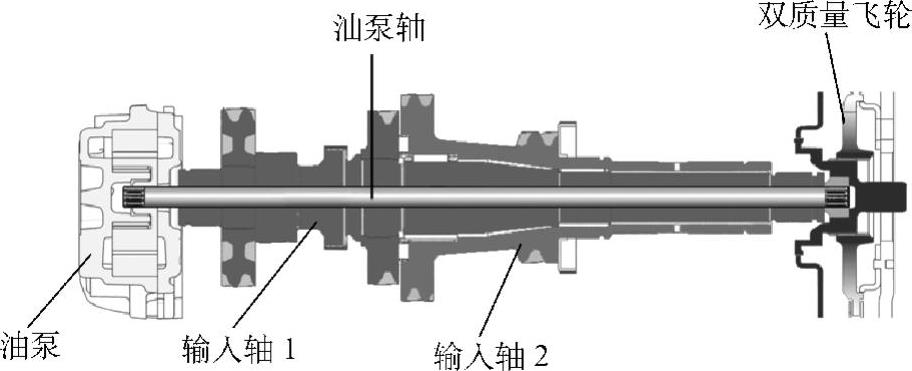

图2-41 油泵轴驱动轴

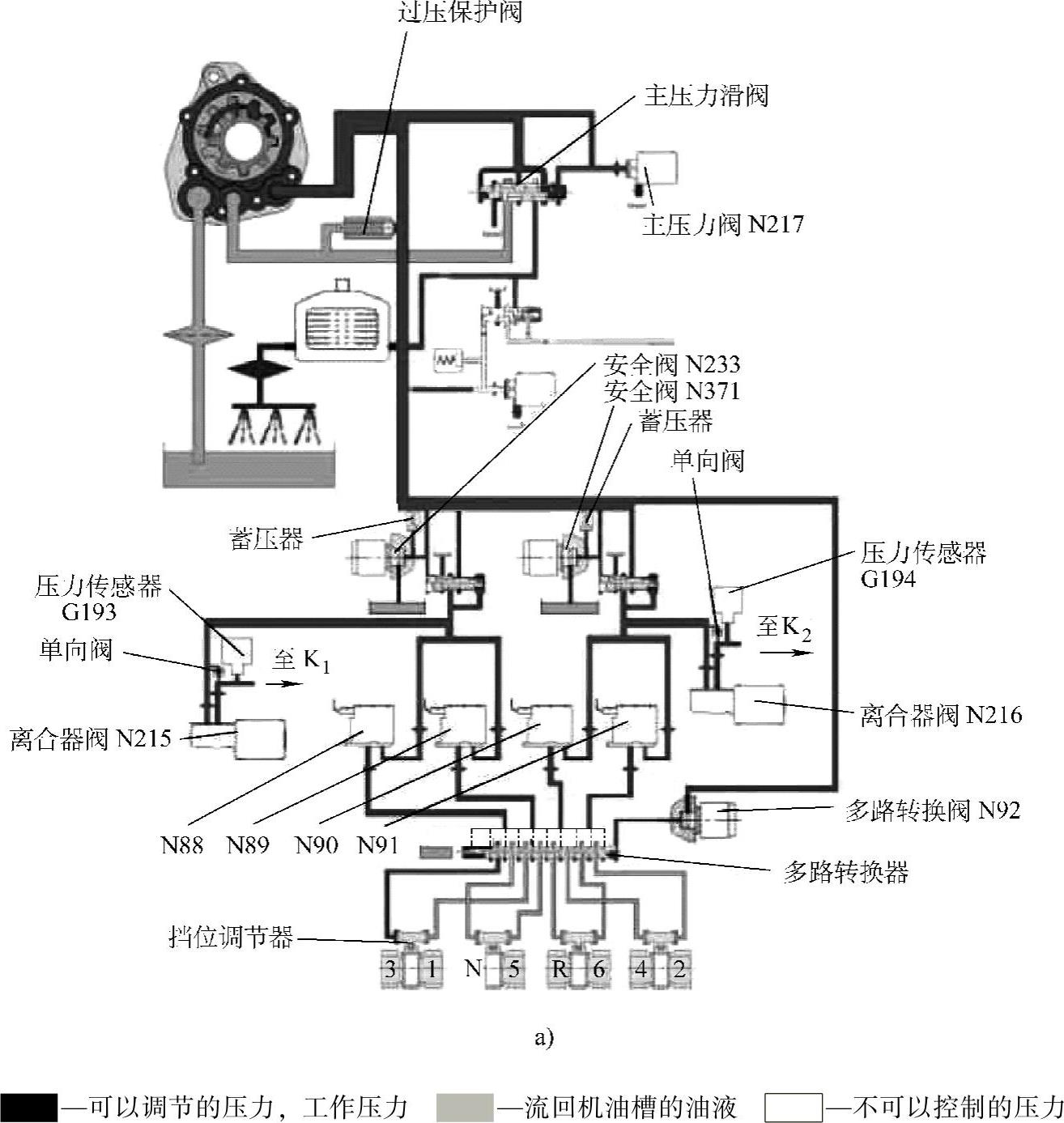

图2-42 润滑油路(www.daowen.com)

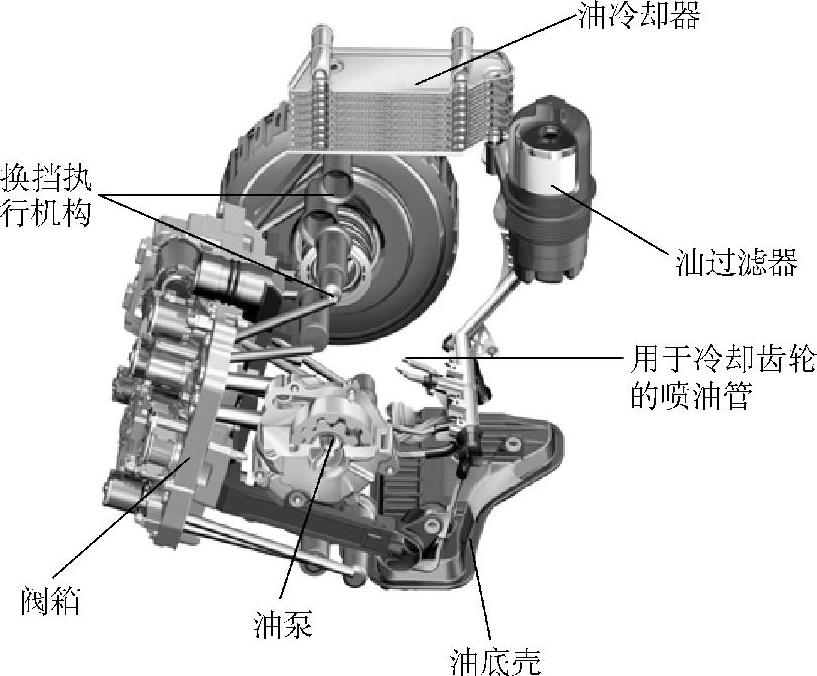

a)润滑油路中的元件

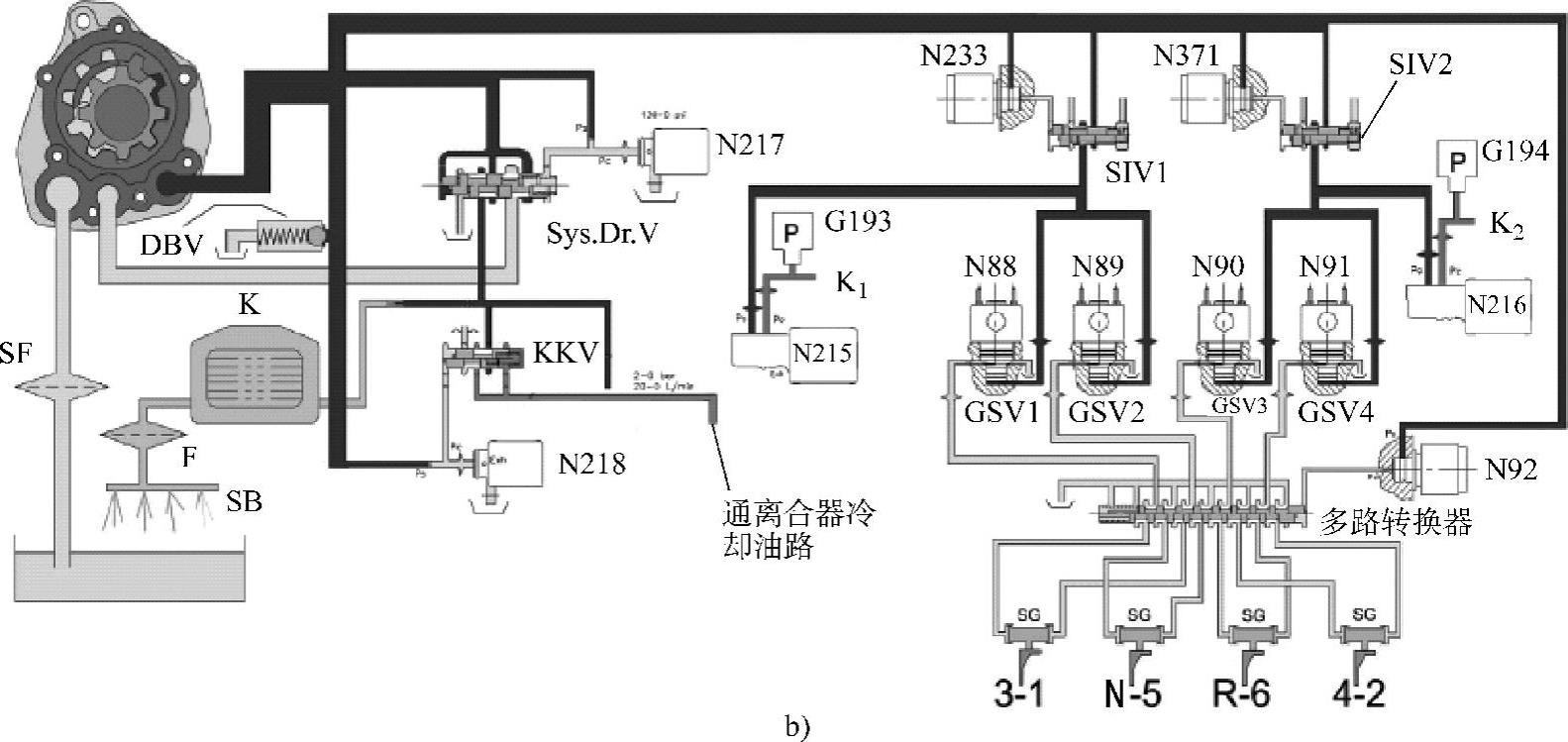

图2-42 润滑油路(续)

b)油路循环原理 DBV—过压保护阀 F—压力滤清器 GSV—挡位选择阀 K—ATF热交换器 K1—离合器1 K2—离合器2 KKV—离合器冷却阀 SB—飞溅油管 SF—吸入滤清器 SIV—安全阀 Sys.Dr.V—系统压力控制阀G193—压力传感器1 G194—压力传感器2 N88~N92—电磁阀1~5 N215~N218—电子压力控制阀(EDS)1~4 N233—电子压力控制阀(EDS)5 N371—电子压力控制阀(EDS)6

5)液压元件组成如图2-43所示。


图2-43 液压元件组成

6)离合器冷却系统

①离合器的机械摩擦会导致离合器温度上升,为防止离合器过热,必须对其进行冷却,离合器冷却有单独的冷却油路,控制阀为电磁阀N218及其滑阀,如图2-44所示。

②工作原理。油温传感器直接测量离合器出口的油温,控制单元根据油温控制电磁阀,电磁阀通过滑阀控制冷却油的流量及压力。

③安全切断。离合器油压过高,安全切断如图2-45所示。

离合器传递转矩,负荷过高过载保护(频繁起车和制动牵引其他车辆)。
