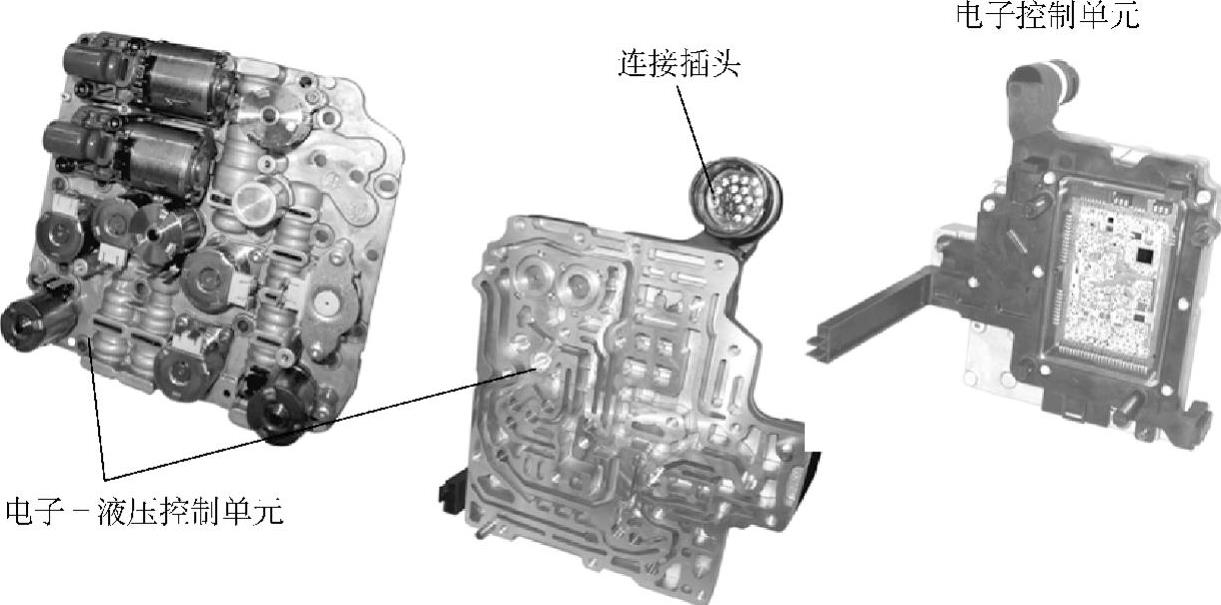

DSG电子液压控制单元由电子控制单元和电子-液压控制单元两部分构成,这两部分集成在一起,连同阀体一起位于滑阀箱内,浸于DSG变速器油内,如图2-35所示。
图2-35 DSG控制部分
1.控制单元完成的任务
根据需求情况调整液压系统压力、双离合器控制、离合器冷却控制、换挡点选择、换挡和其他控制单元交换信息、激活应急模式、自诊断。
2.电子-液压控制单元

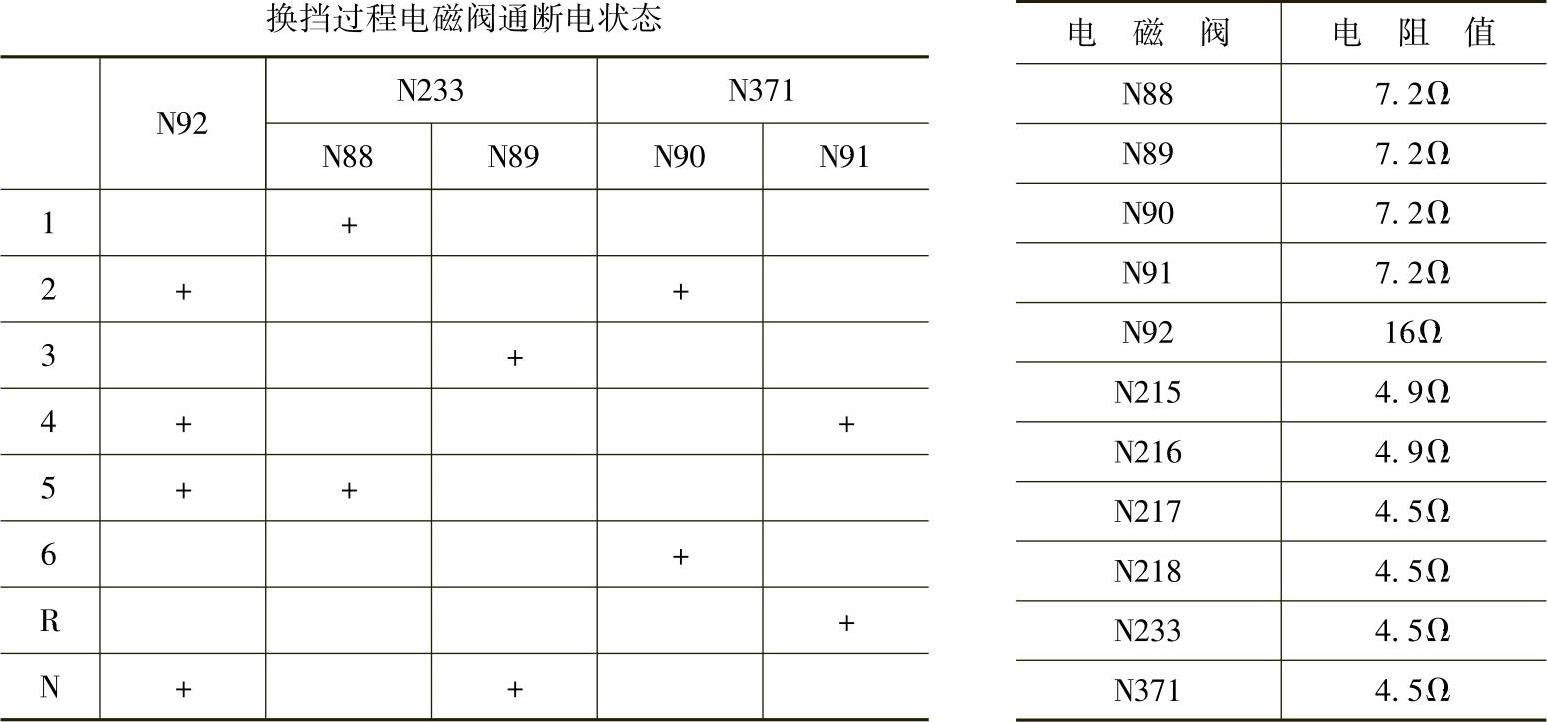

阀体上共有11个电磁阀和一个泄压阀,电磁阀通断电状态见表2-1。电磁阀分为开/关电磁阀和调节阀两种。
表2-1 电磁阀通断电状态
(1)开/关电磁阀

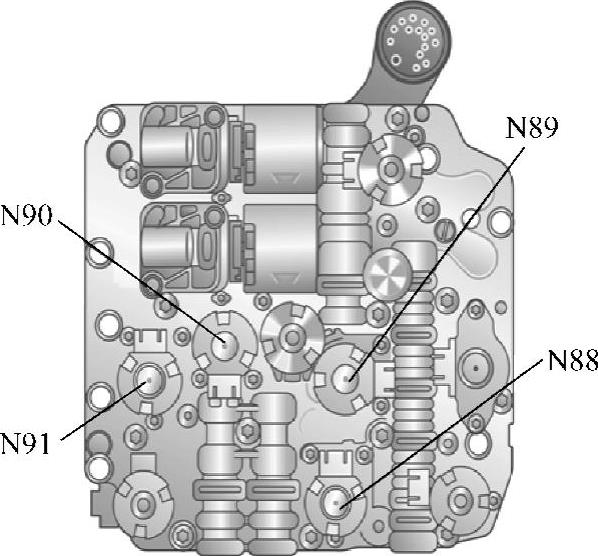

N88、N89、N90和N91(换挡执行机构阀),这四个电磁阀都位于机械电子单元的电液控制单元内(图2-36),它们的阀门通过多路转换器滑阀控制至所有换挡执行机构的油压,未通电时电磁阀处于闭合位置,因此压力油无法到达换挡执行机构处。拆下印制电路板,可看到换挡执行机构阀N89、N90和N91,如图2-37所示。
图2-36 电子液压控制单元
图2-37 换挡执行机构
N92(多路转换器阀),当该电磁阀未动作时,接通1、3、5和倒挡供油油路;当该电磁阀动作时,接通2、4、6挡和N位供油油路。
N92失效影响:电磁阀处于空闲位置,无法被油压激活,会出现换挡错误甚至车辆有熄火的危险。(www.daowen.com)
电磁阀1—N88:控制1挡和5挡的选挡油压。
电磁阀2—N89:控制3挡和空挡的选挡油压。
电磁阀3—N90:控制2挡和6挡的选挡油压。
电磁阀4—N91:控制4挡和倒车挡的选挡油压。

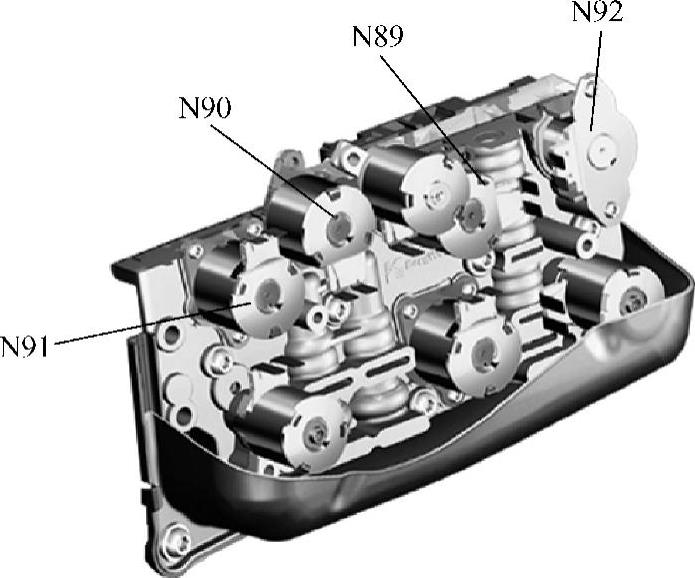

电磁阀5—N92:控制液压部分接通不同的油道。开/关电磁阀如图2-38所示。
(2)调节阀
1)压力控制阀N215:控制多片式离合器K1的压力,离合器压力控制的基础是发动机转矩,控制单元根据摩擦片的可变摩擦系数来对压力进行控制。
2)压力控制阀N216:控制多片式离合器K2的压力,离合器压力控制的基础是发动机转矩,控制单元根据摩擦片的可变摩擦系数来对压力进行控制。失效影响:相应的变速器挡位无法实现,组合仪表上会有故障显示。
图2-38 开/关电磁阀
3)主油压控制阀N217:控制整个液压系统内的压力,其最重要的任务是根据发动机转矩来控制离合器油压。其参考发动机转矩及发动机温度控制单元,根据当前的工作情况连续地调节主油压。失效影响:系统以最大油压工作,油耗上升,换挡噪声大。
4)离合器冷却压力控制阀N218:该阀为调节阀,通过滑阀控制冷却油的流量,控制单元通过采集G509(离合器油温度传感器)的信号来控制该阀。失效影响:以最大流量对多片式离合器进行冷却,低温下出现换挡困难,油耗也会增加。
5)安全阀使变速器的两个部分相互分离。
N233(安全阀1)控制变速器部分一。
N371(安全阀2)控制变速器部分二。
失效影响:相应变速器部分挡位无法实现,N233失效,变速器只能以2挡行驶;N371失效,变速器只能以1挡和3挡行驶。
