大众自动变速器油呈黄色，变速器中主传动器和行星轮系充满大众自动变速器油。由于

图1-43 01M型自动变速器D位3挡油路流程图

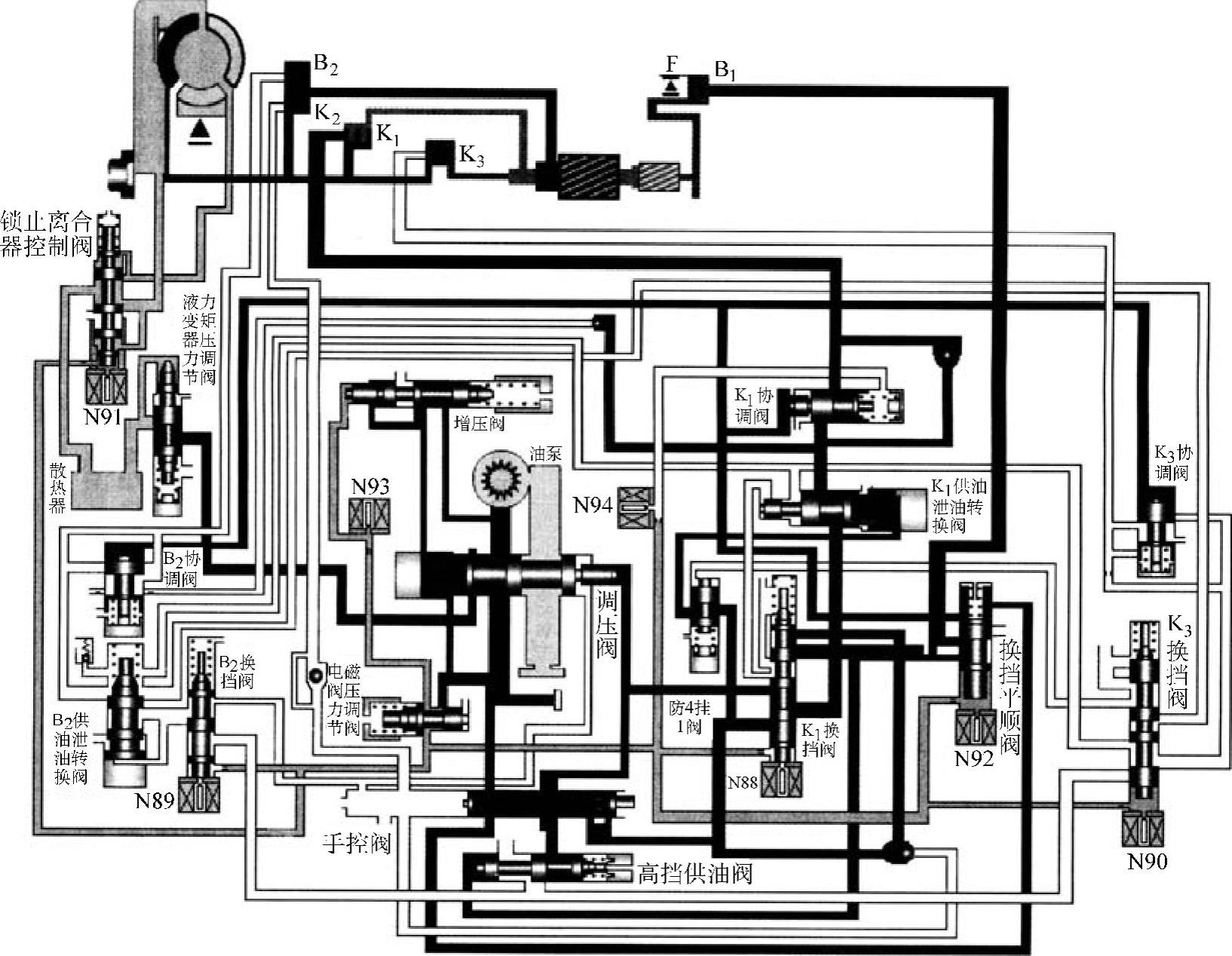

图1-44 01M型自动变速器D位4挡油路

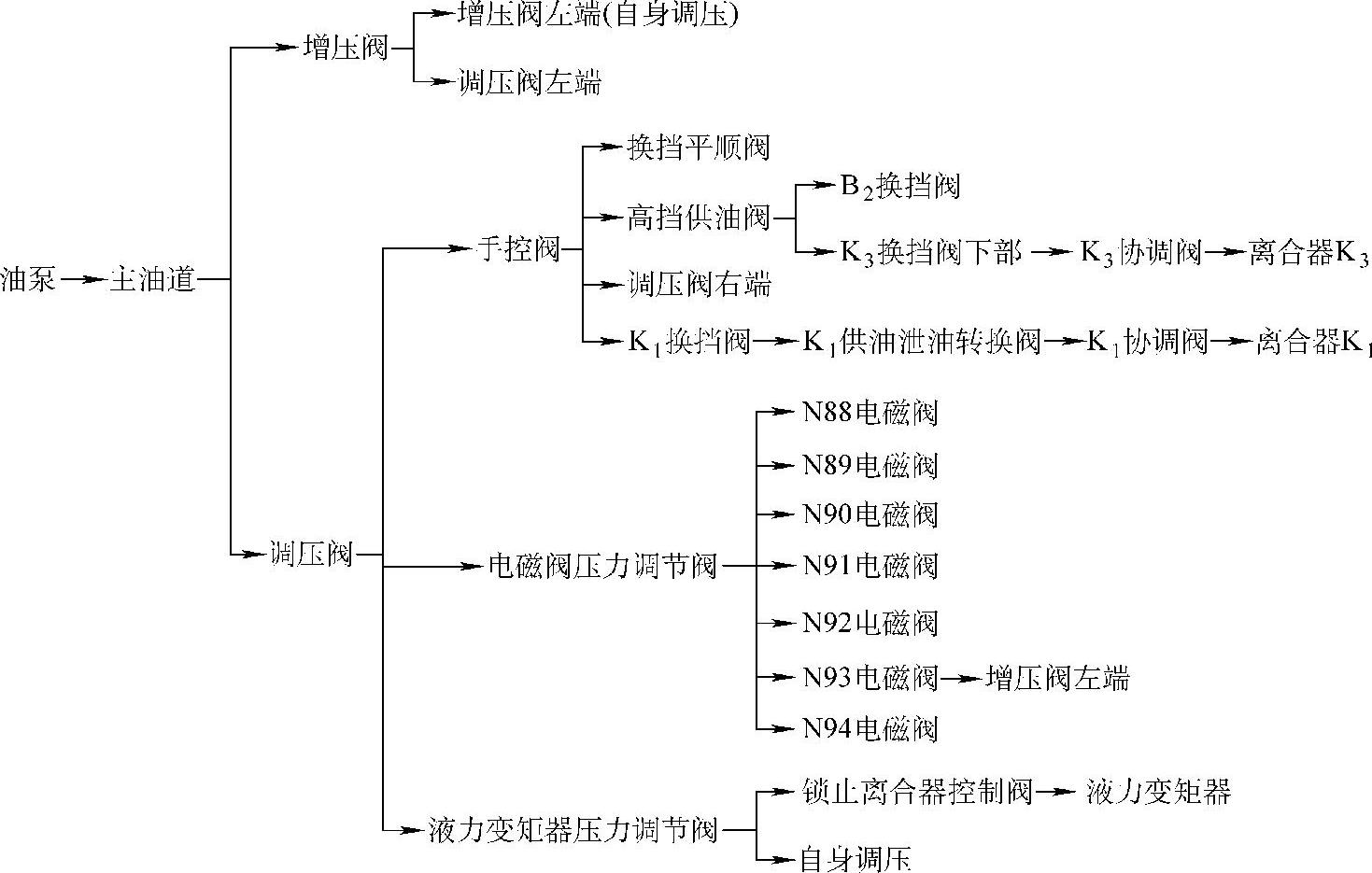

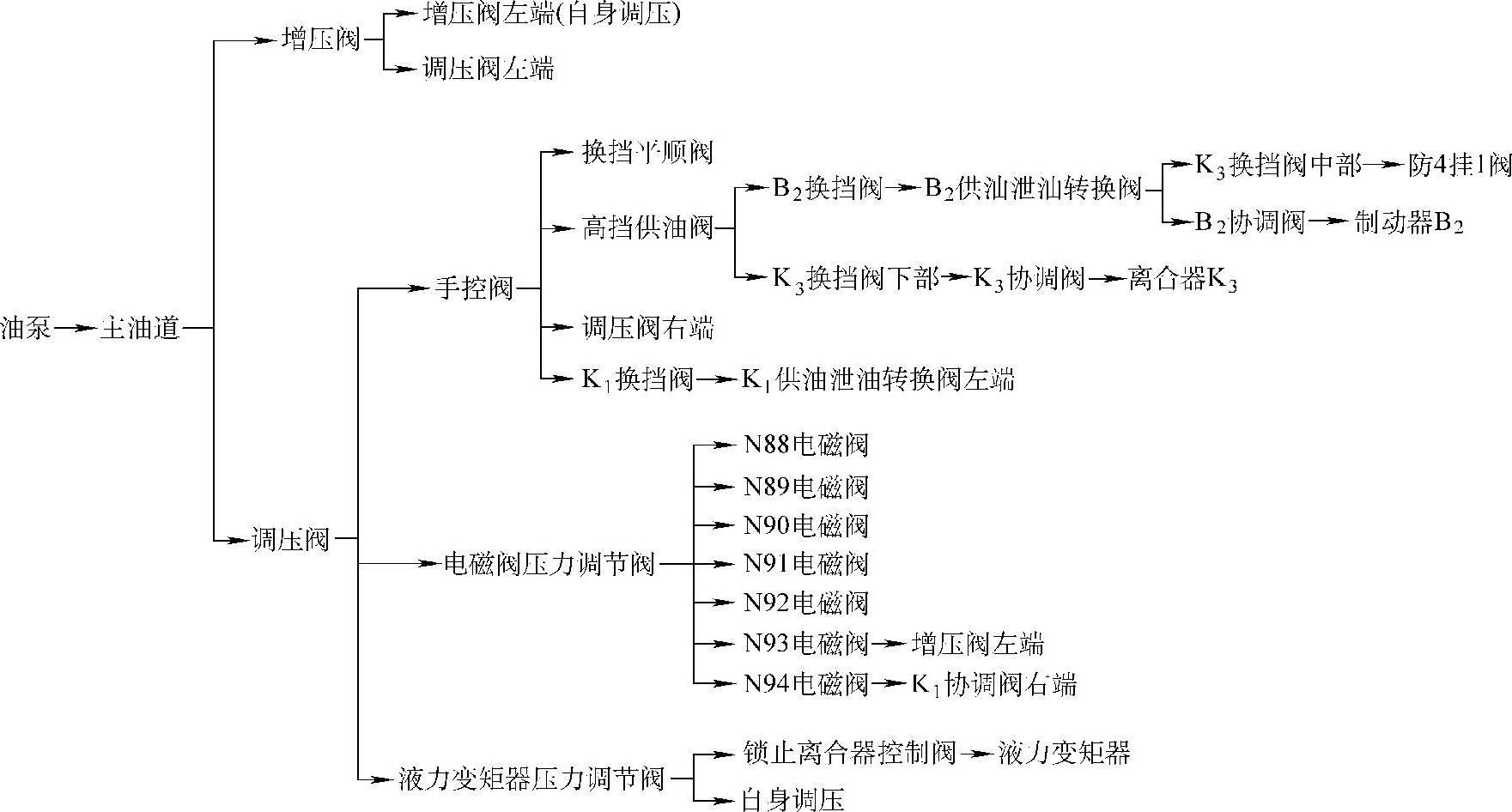

图1-45 01M型自动变速器D位4挡油路流程图

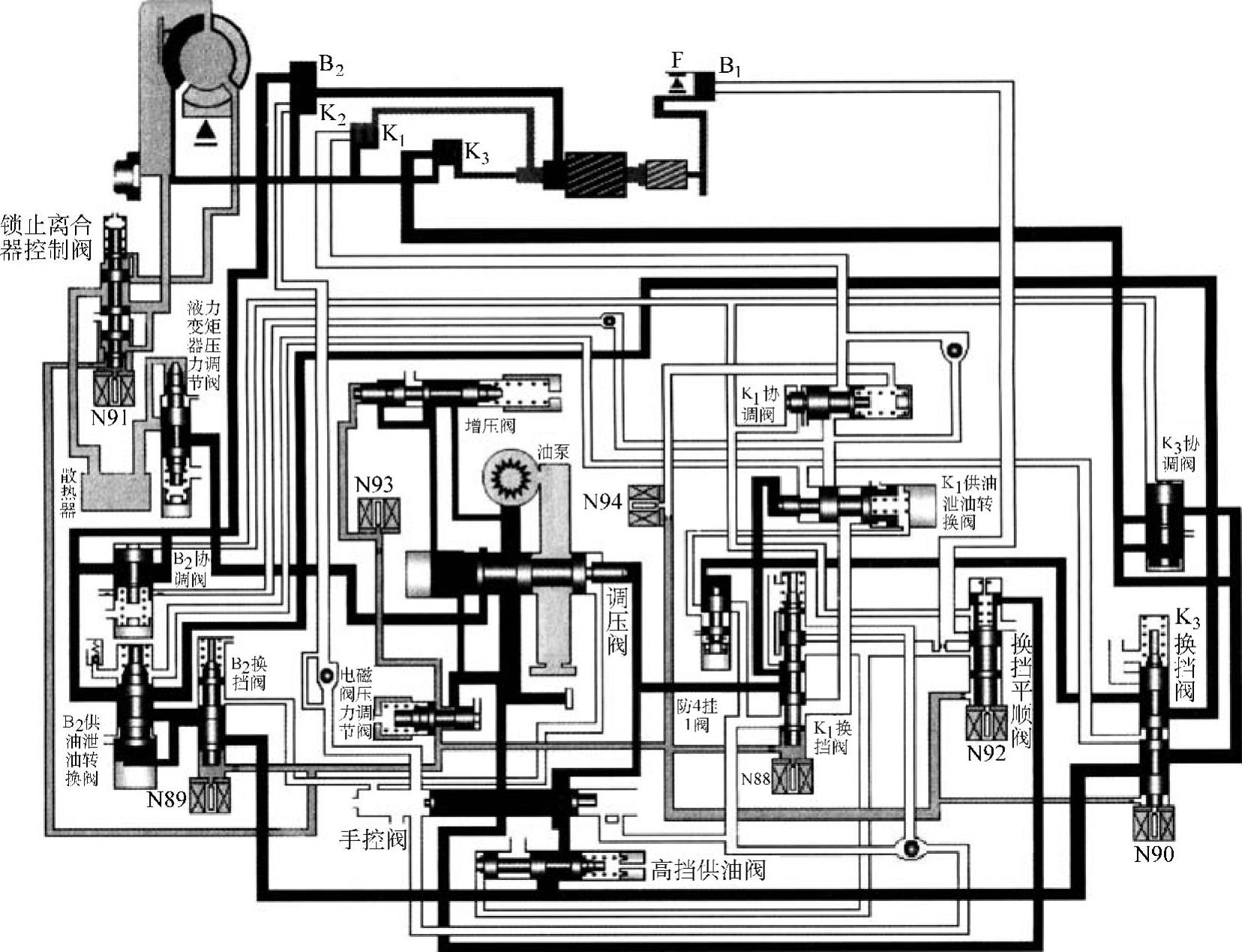

图1-46 01M型自动变速器1位1挡油路

改变了自动变速器油检查装置，从而省去了油尺。检查维护自动变速器或更换自动变器油时，只许添加大众自动变速器油。油桶容量0.5L，零件号G052162 A1；油桶容量1L，零件号G052162 A2。油量：行星轮系润滑油加注量，第一次加油5.3L，换油时加注约为3L；主传动润滑油加注量，第一次加油0.75L，为永久性润滑油不用更换。检查完自动变速器油位，必须更换螺塞的密封圈。

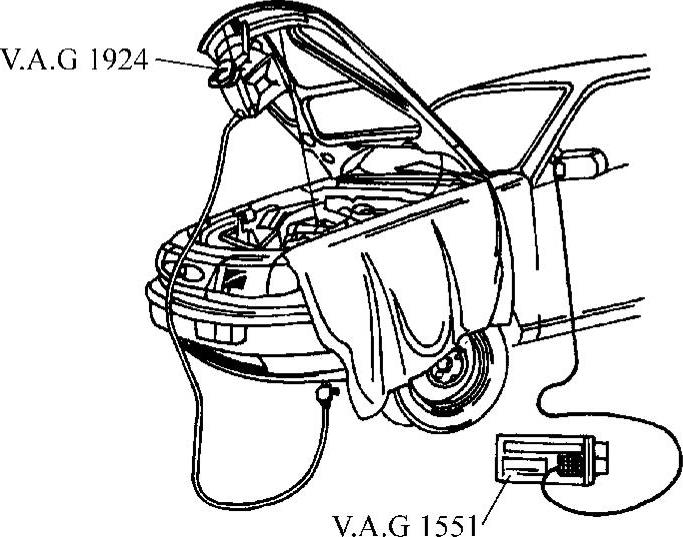

图1-48 将充油系统V.A.G 1924的 储油罐固定到车上

1.检查条件

1）变速器未进入应急状态，自动变速器油温不超过30℃。

2）车在水平位置。

3）变速杆位于P位。

2.检查步骤

1）将充油系统V.A.G 1924的储油罐固定到车上，如图1-48所示。

2）连接故障阅读器V.A.G 1551，输入地址码“02变速器电子系统”，继续操作，直至显示“功能选择××”。

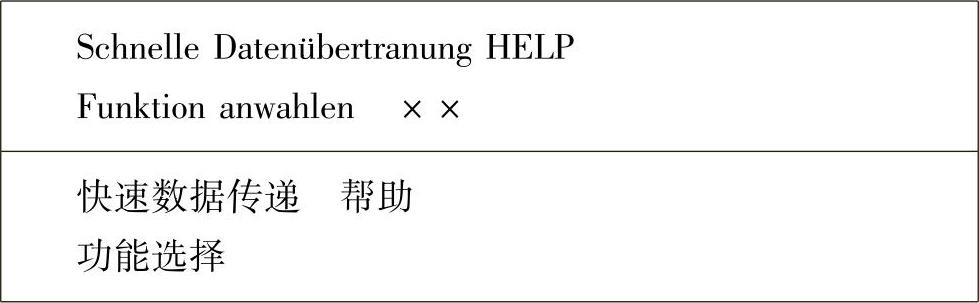

3）起动发动机，稍稍抬起汽车。显示屏显示：

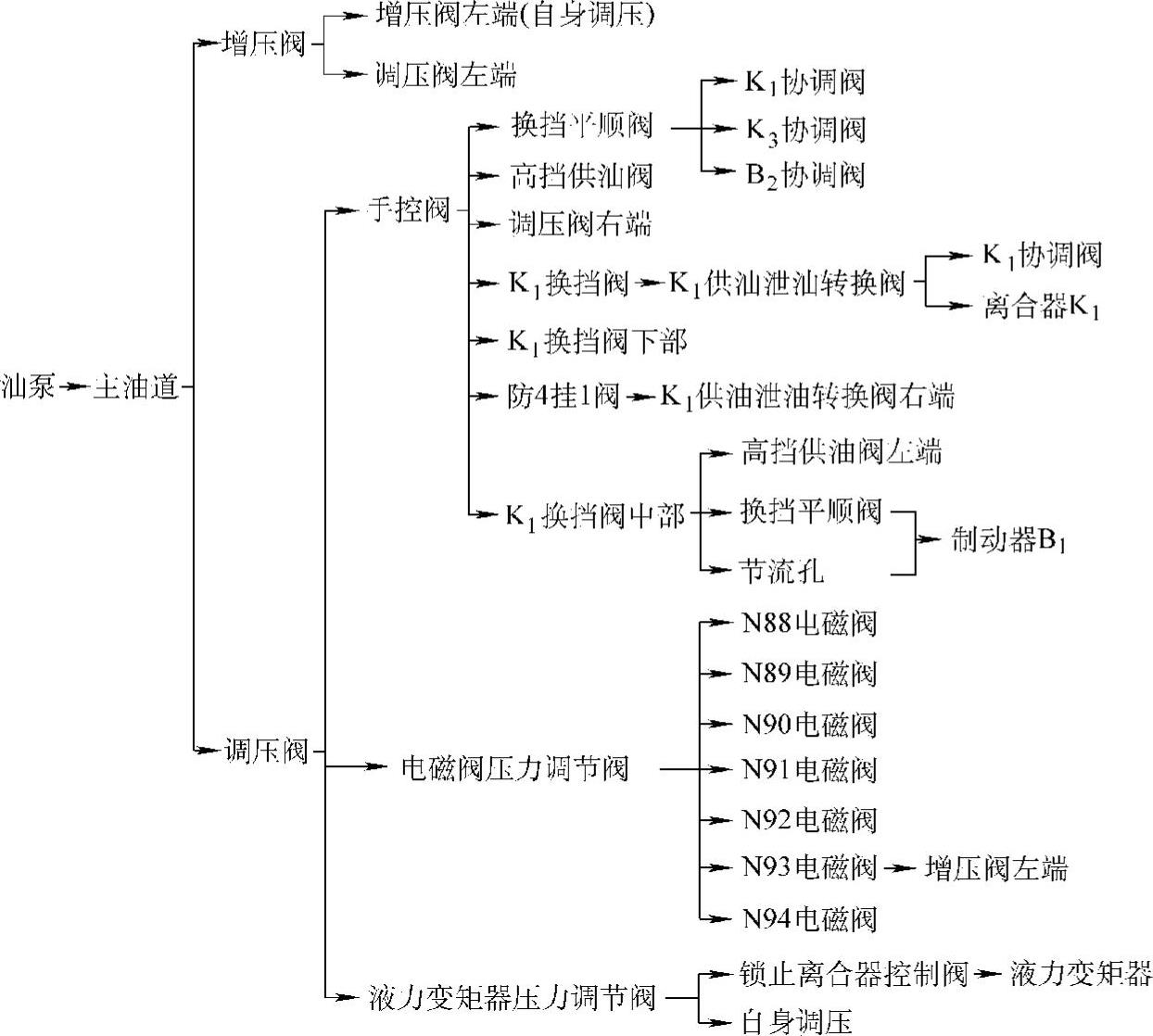

图1-47 01M型自动变速器1位1挡油路流程图

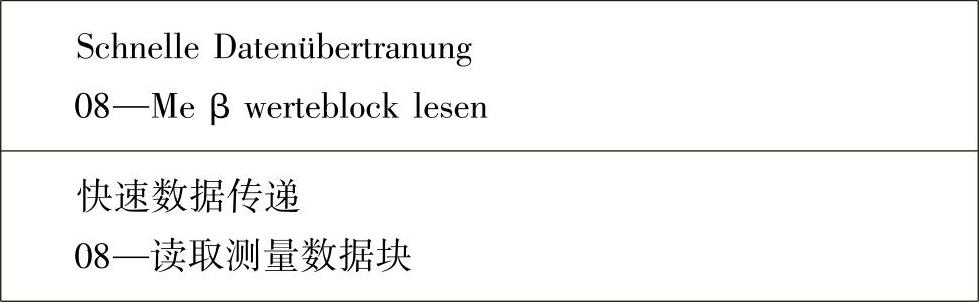

4）按下键0和8（用08选择功能“读取测量数据块”）。显示屏显示：

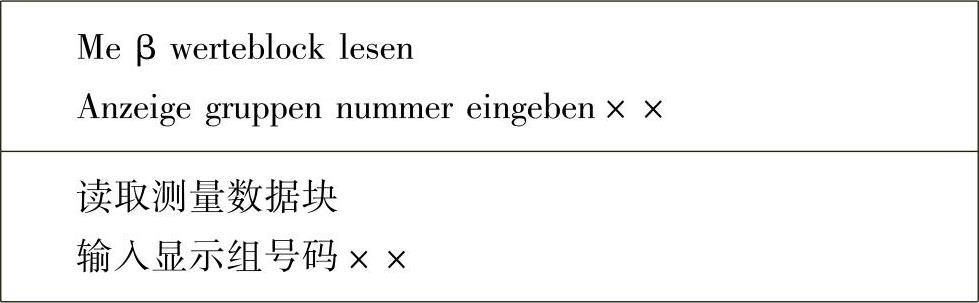

5）按Q键确认输入。显示屏显示：

6）按下键0和5（用05选择“显示组号05”）。

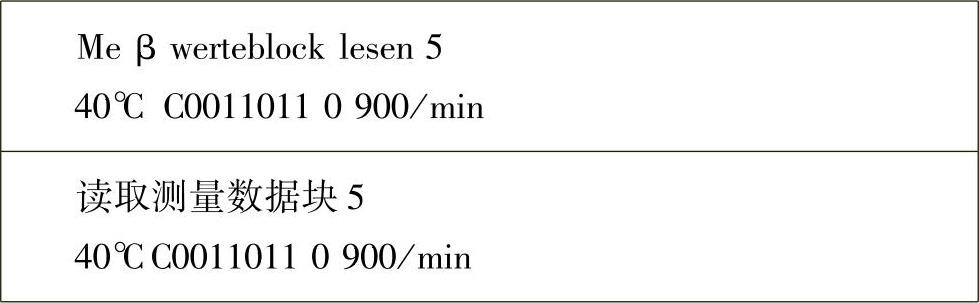

7）按下Q键确认输入。显示屏显示：

(www.daowen.com)

第一个显示区显示的是自动变速器油温度。说明：自动变速器油温度不应超过30℃。

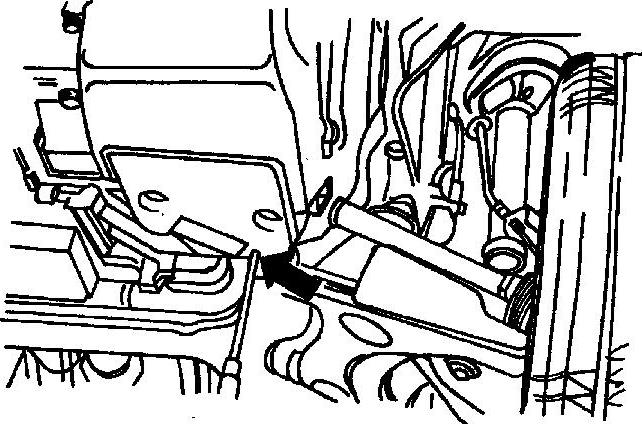

8）拆下油底壳上用于检查自动变速器油的螺塞图1-49中箭头所示。

9）使自动变速器油温达到检查温度。检查温度：35～45℃。放出溢流管内的自动变速器油。如果自动变速器油从孔中滴出，不需补加自动变速器油。

10）装上新密封圈后用15N·m力矩拧紧螺塞。

3.补充自动变速器油

1）用旋具撬起用于自动变速器外侧固定螺塞的端盖，如图1-50中箭头所示。撬下后，端盖的定位部分会有损坏，因此必须更换端盖。

2）从加油管上拔下油塞。说明：有些变速器装有带卡箍的端盖，这种端盖可再使用。

3）用V.A.G 1924加注自动变速器油，直至油从油底壳上的检查孔（图1-51中箭头所示）流出。注意：自动变速器油过多或少都会影响变速器功能。

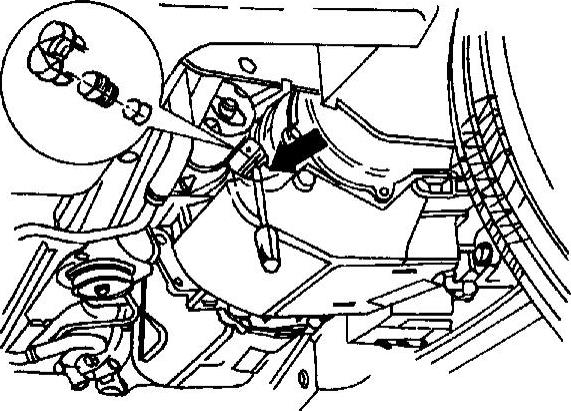

图1-49 拆下油底壳上检查自动变速器油的螺塞

图1-50 从加油管上拔下油塞

4）装上新密封圈后用15N·m力矩拧紧螺塞。

5）将油塞插在加油管上，直至卡箍进入口内。

6）装上加油管油塞并用一新端盖紧固，如图1-52中箭头2所示，将端盖定位。注意：必须更换端盖，端盖用于固定油塞。

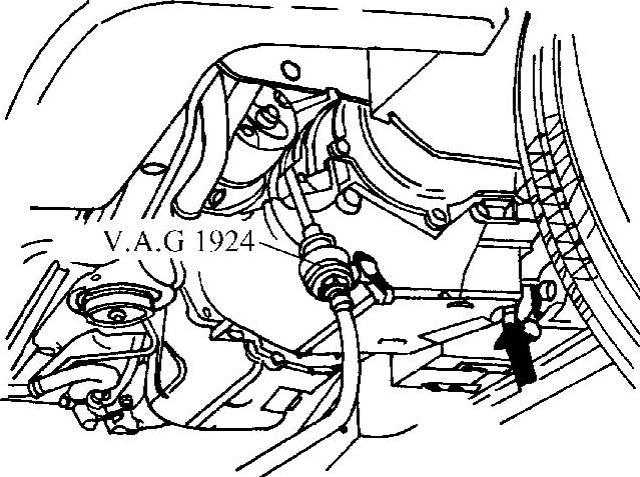

图1-51 用Ⅴ.A.G 1924加注自动变速器油

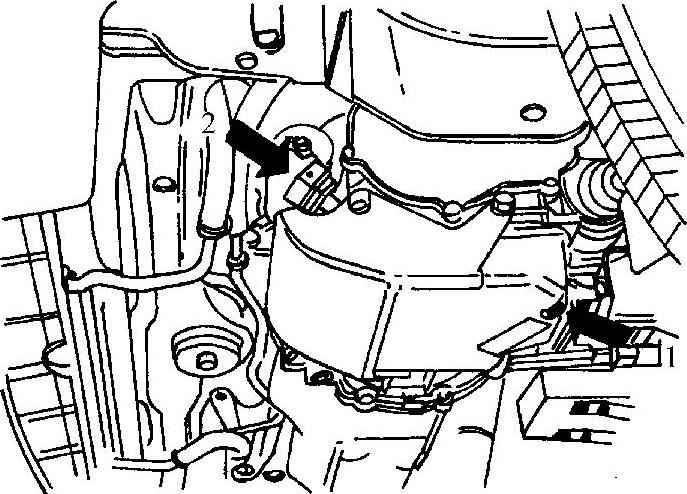

图1-52 拧紧螺塞

4.更换自动变速器油

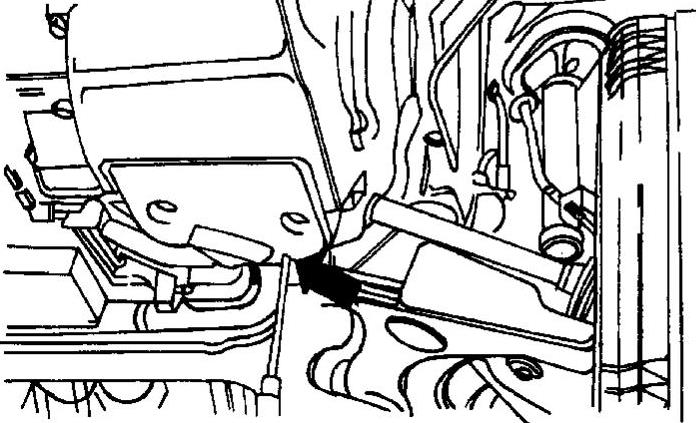

1）拆下油底壳上用于检查自动变速器油的螺塞，如图1-53中箭头所示。

2）通过检查孔拆下溢流管。

3）放出自动变速器油。

4）安装溢流管。用手拧紧螺塞。

5）通过加油管加入3L自动变速器油。

6）起动发动机并在车静止时将所有挡位都试挂一次。

7）检查自动变速器油位并补充油液。

图1-53 拆下油底壳上用于检 查自动变速器油的螺塞
