大众01M型变速器的液压控制系统由油泵、带油道的阀体、滤清器、各种滑阀等零部件组成,采用手控阀和电磁阀联合控制进行换挡。手控阀控制接通不同挡位的油路。电磁阀有7个,从N88到N94,安装在液压阀体上,由电控单元J217控制。其中,N88至N90为换挡电磁阀,用于打开或关闭某一油路;N92、N94的作用是使换挡平顺;N91、N93是油压调节电磁阀,用来调节油压。各电磁阀的作用、类型、起作用条件见表1-2。

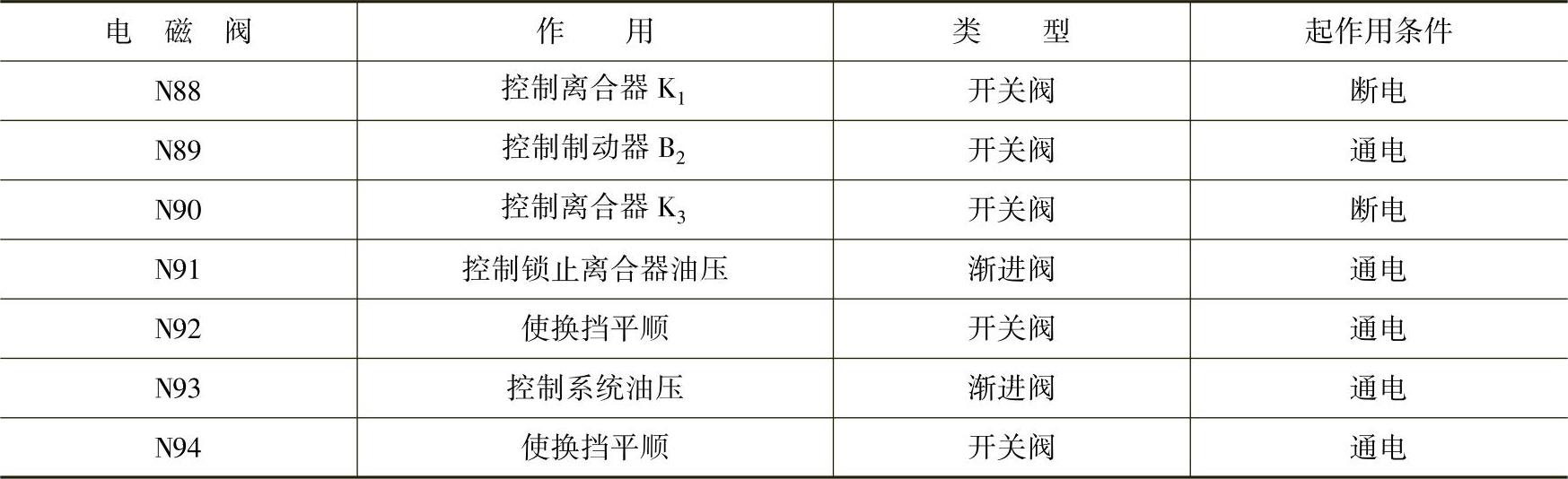

表1-2 各电磁阀的作用、类型、起作用条件
当不同挡位工作时,各电磁阀的工作情况见表1-3,各执行元件工作情况见表1-4。

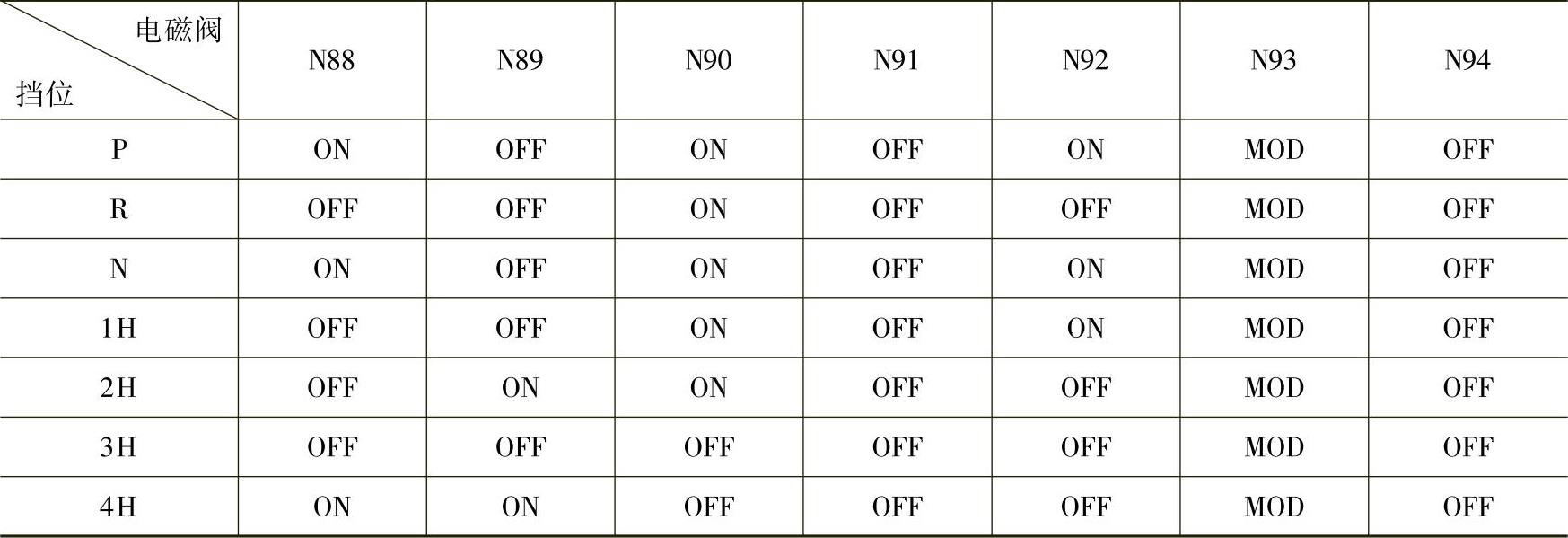

表1-3 不同挡位时各电磁阀的工作情况
注:H—液力传动,MOD—调节。

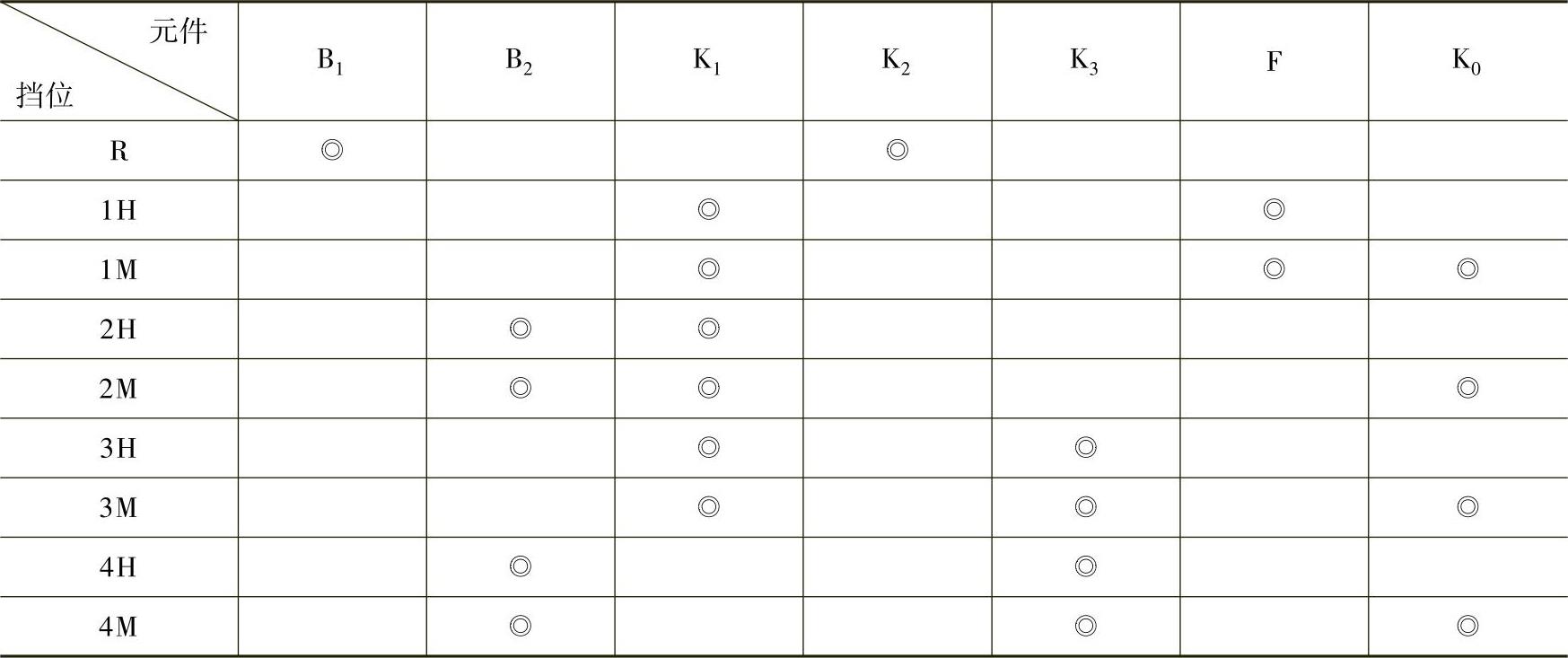

表1-4 不同挡位时执行元件的工作情况
注:◎—参与工作,H—液力传动,M—机械传动,K0—锁止离合器。
下面结合油路图来具体分析01M型自动变速器位于不同挡位时液压控制系统的工作情况。
1.P位油路分析
变速杆位于P位时,变速器电控单元J217根据挡位信号判断自动变速器位于驻车挡。此时电磁阀N88、N90、N92工作。K1换挡阀、K3换挡阀、换挡平顺阀在油压的作用下克服弹簧的弹力处于阀孔的上端,如图1-32所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀,又经手控阀流到制动器B2,B2工作,固定大太阳轮。此时无动力输出,变速器输入轴空转。具体流程如图1-33所示。
2.R位油路分析
变速杆位于R位时,变速器电控单元J217根据挡位信号判断自动变速器位于R位。此时电磁阀N90工作。K3换挡阀在油压的作用下克服弹簧的弹力处于阀孔的上端,如图1-34所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀,又经手控阀流到离合器K2、制动器B1。具体流程如图1-35所示。
3.N位油路分析
变速杆位于N位时,变速器电控单元J217根据挡位信号判断自动变速器位于N位。此时电磁阀N88、N90、N92工作。K1换挡阀、K3换挡阀、换挡平顺阀在油压的作用下克服弹簧的弹力处于阀孔的上端,如图1-36所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀,又经换挡平顺阀流到Κ1协调阀、B2协调阀、Κ3协调阀。具体流程如图1-37所示。
4.D位1挡油路分析
变速器位于D位1挡时,电磁阀N90、N92工作。K3换挡阀、换挡平顺阀在油压的作用下克服弹簧的弹力处于阀孔的上端,如图1-38所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀又流到离合器K1。具体流程如图1-39所示。

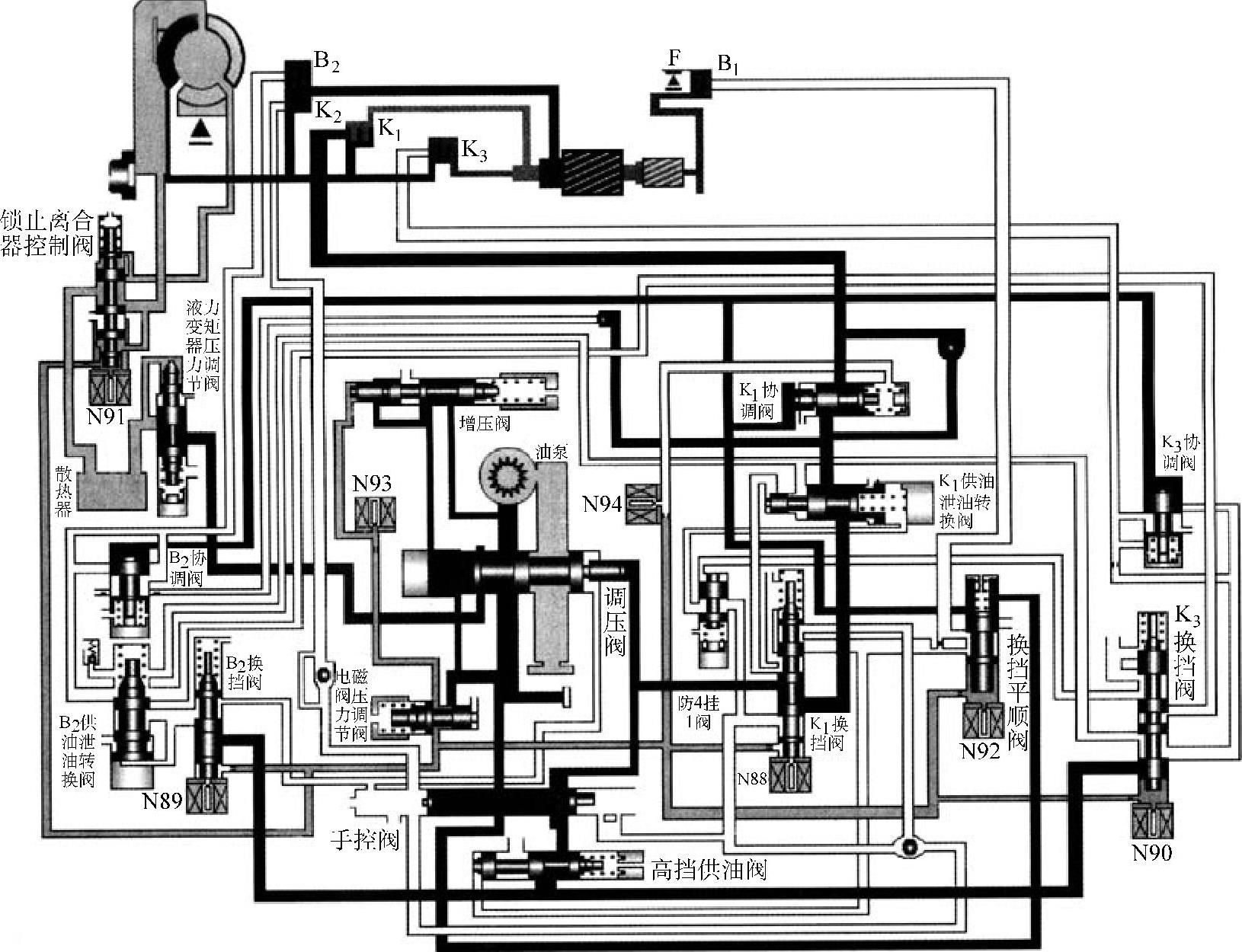

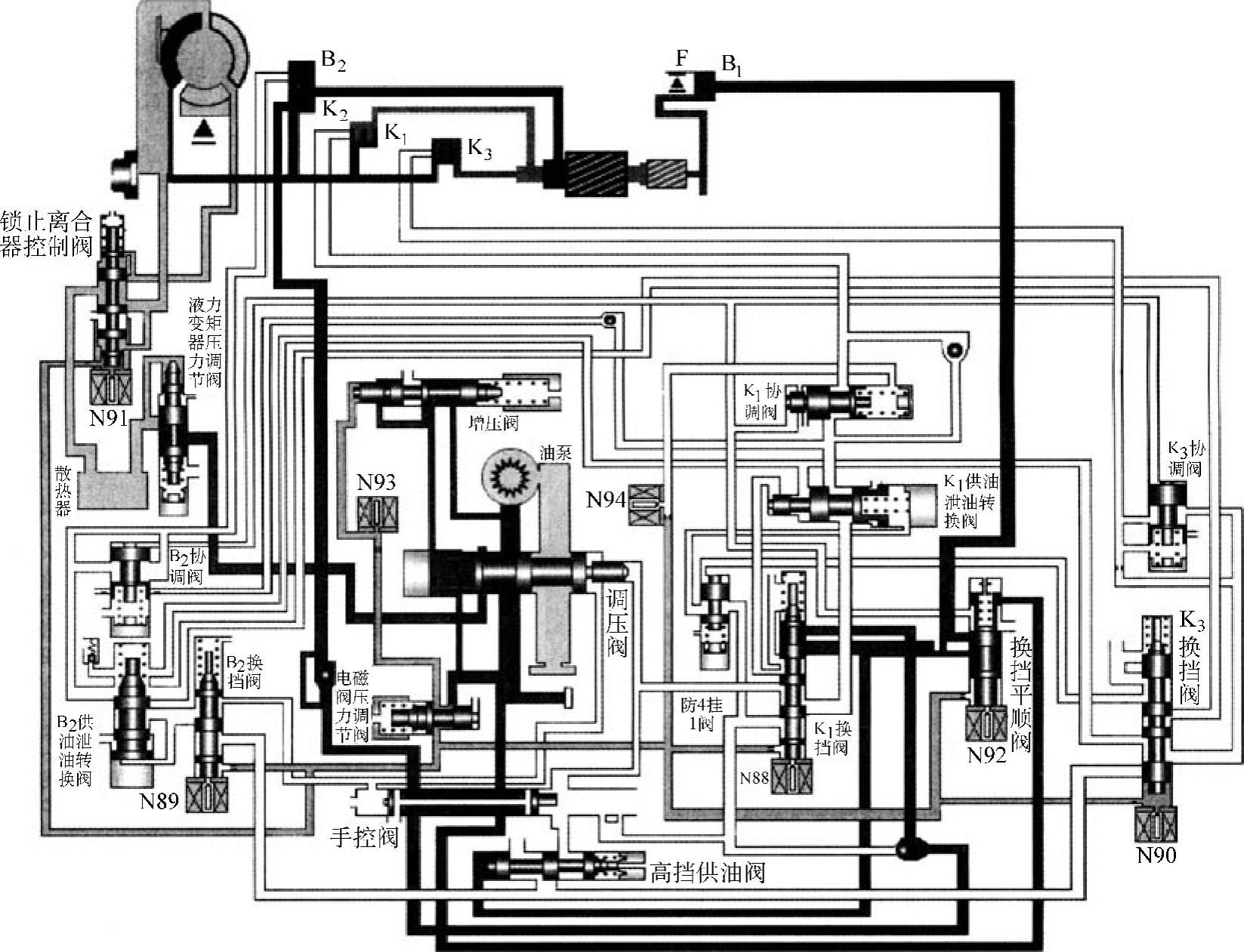

图1-32 01M型自动变速器P位油路

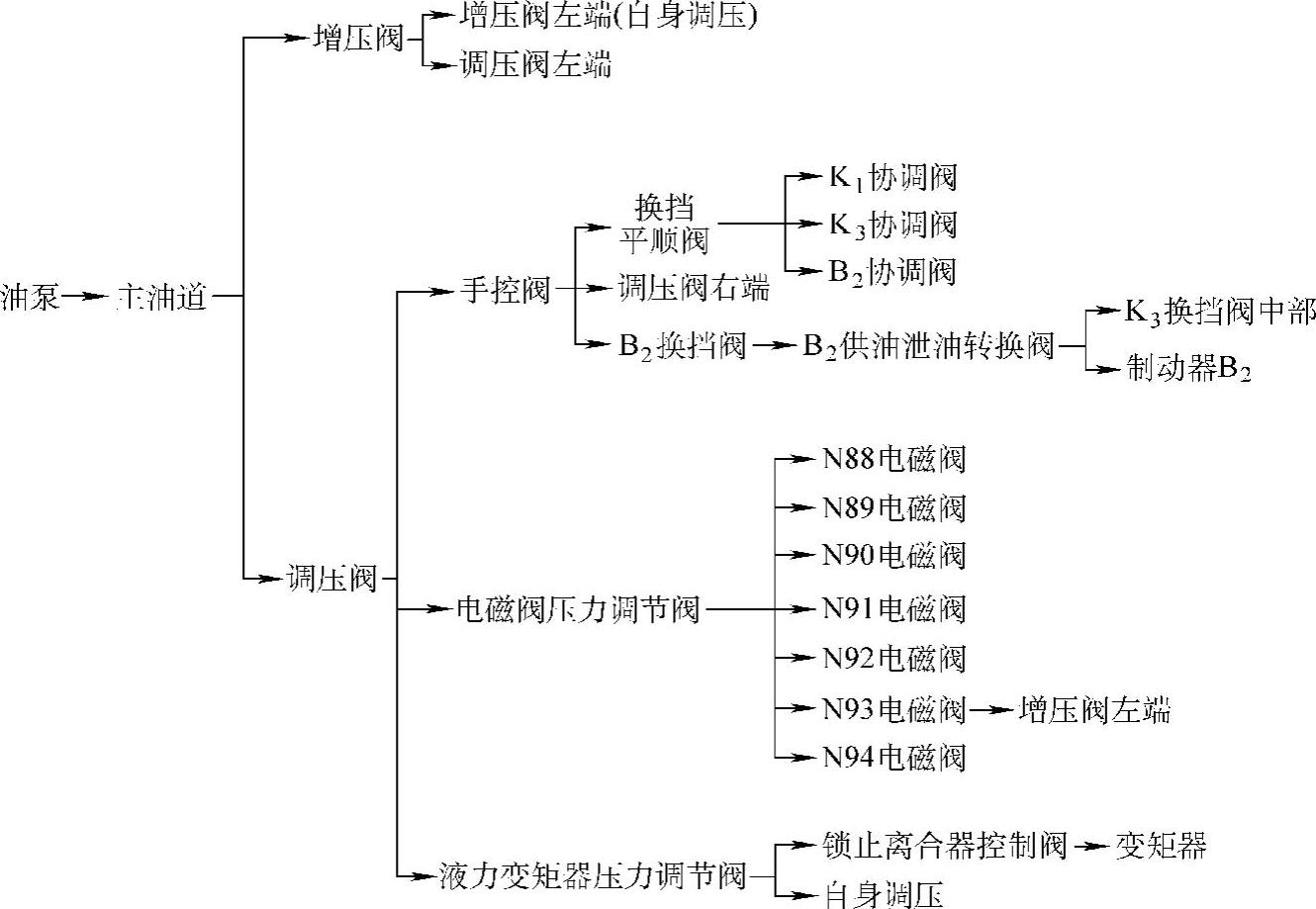

图1-33 01M型变速器P位油路流程图

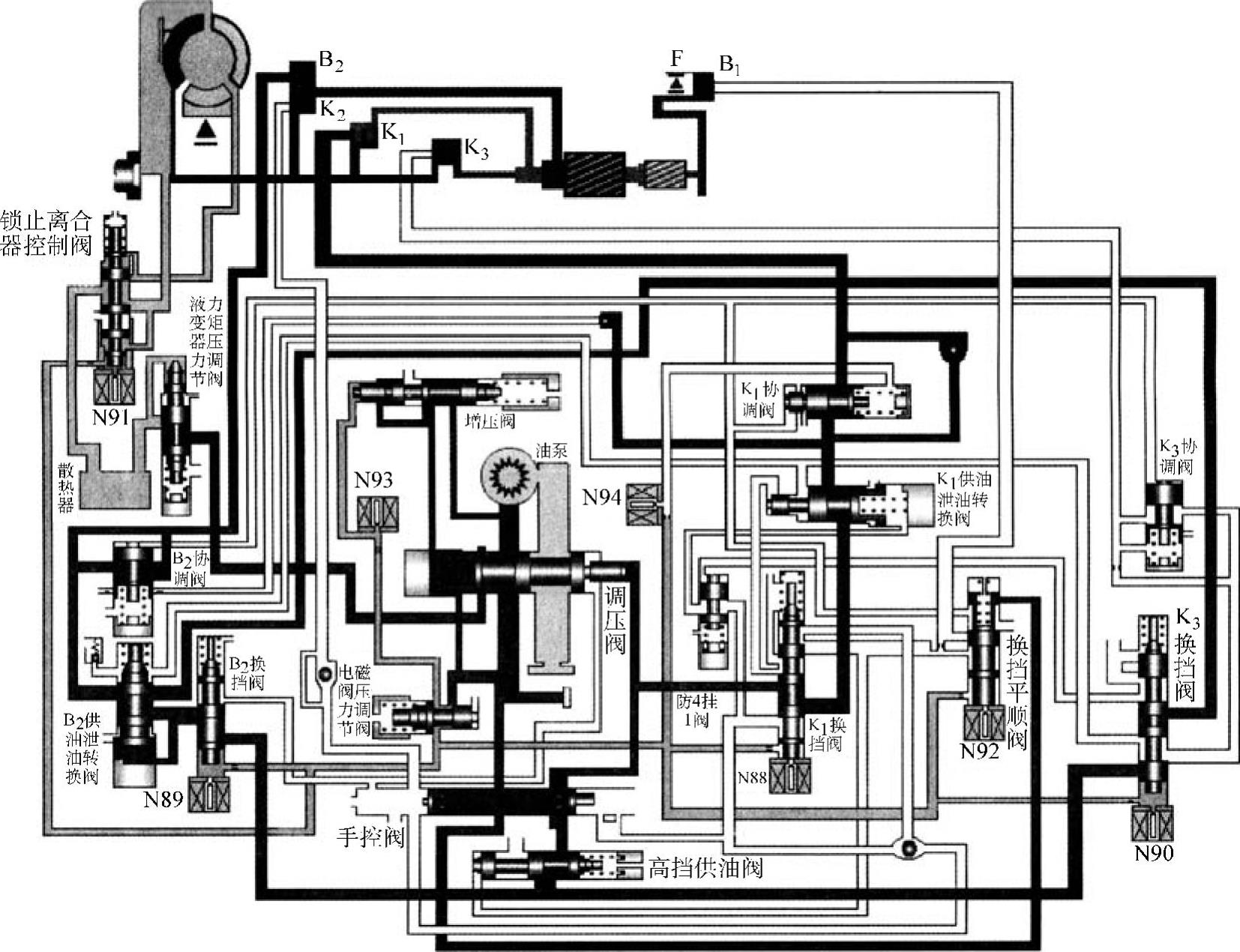

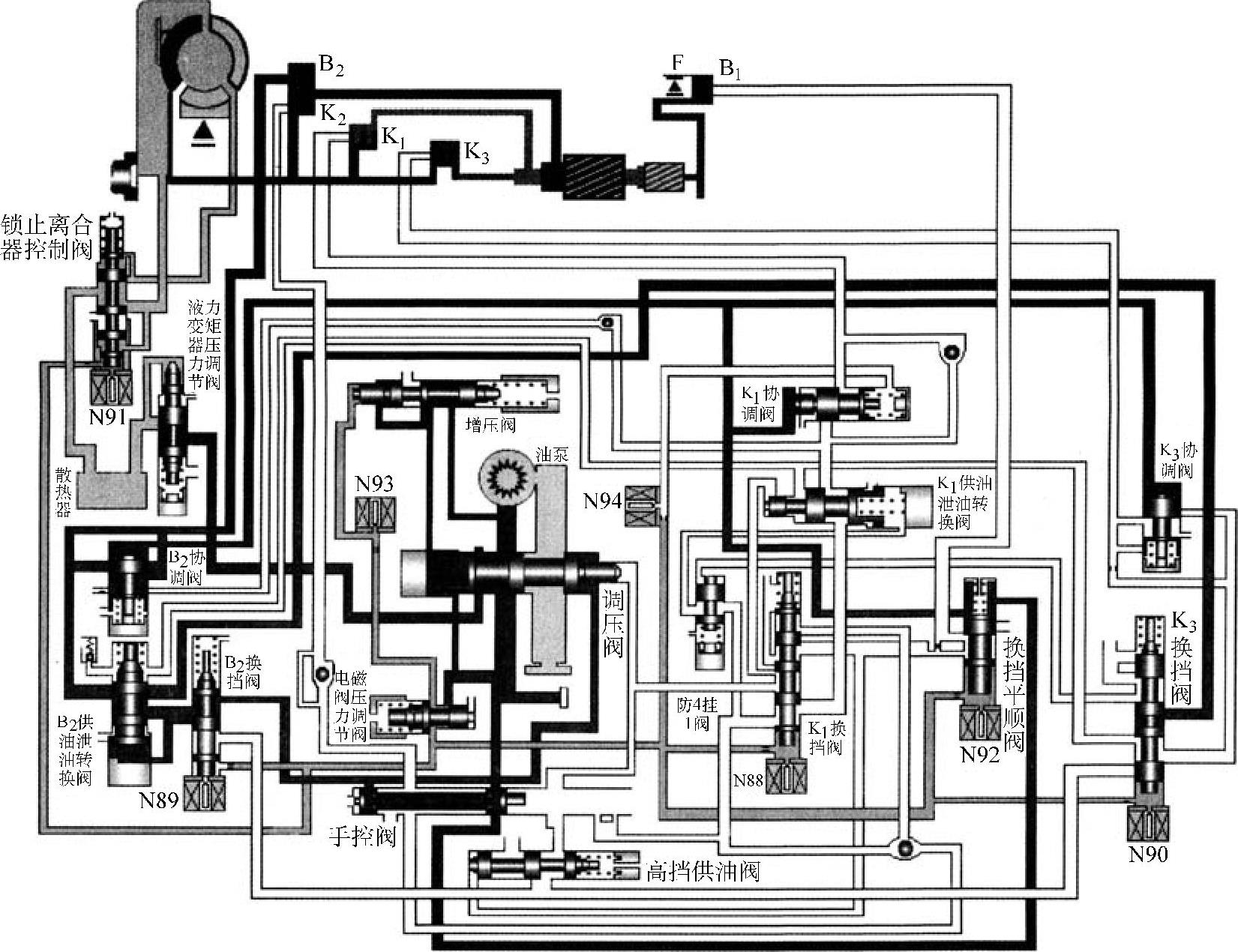

图1-34 01M型自动变速器R位油路
(www.daowen.com)

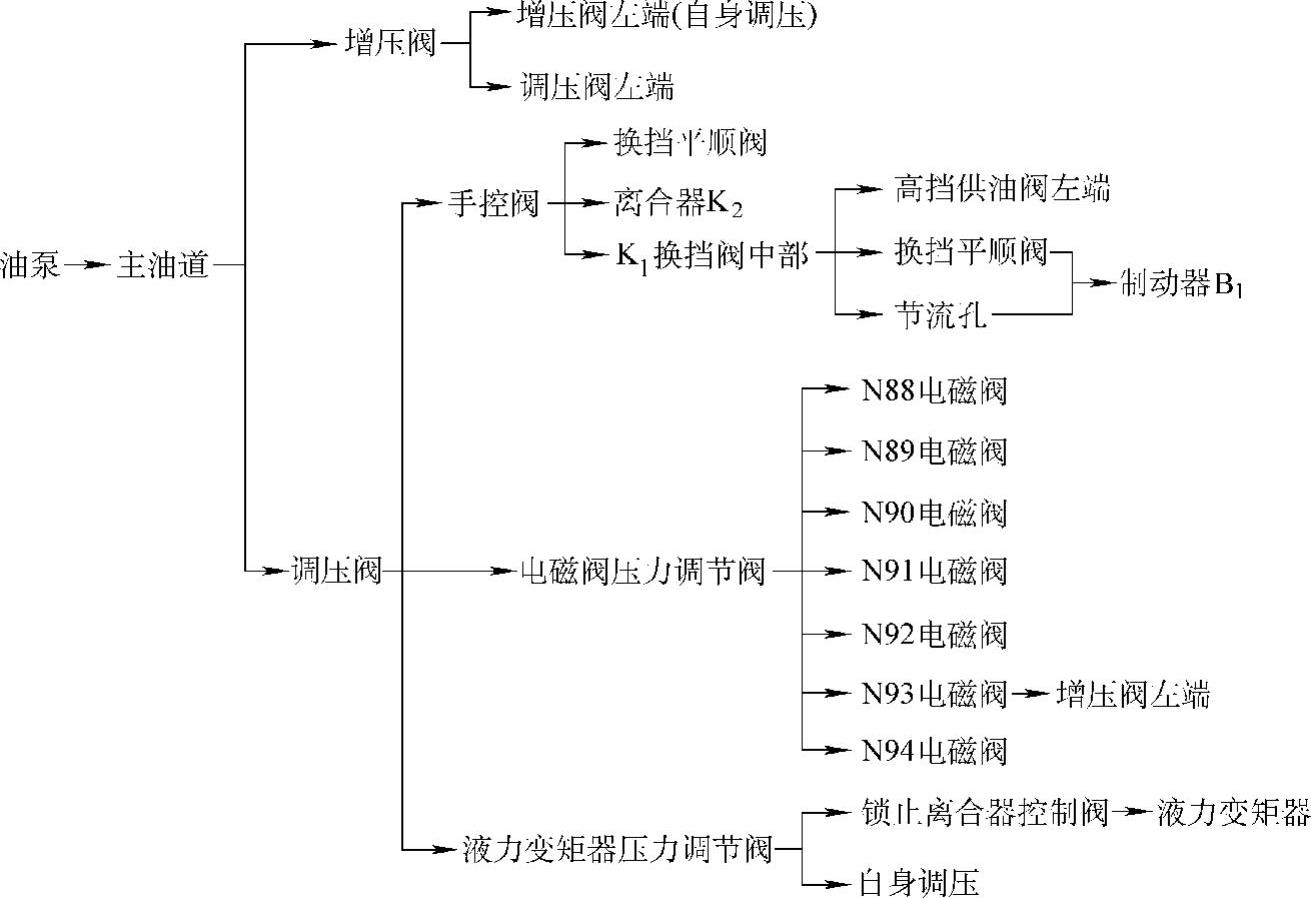

图1-35 01M型变速器R位油路流程图

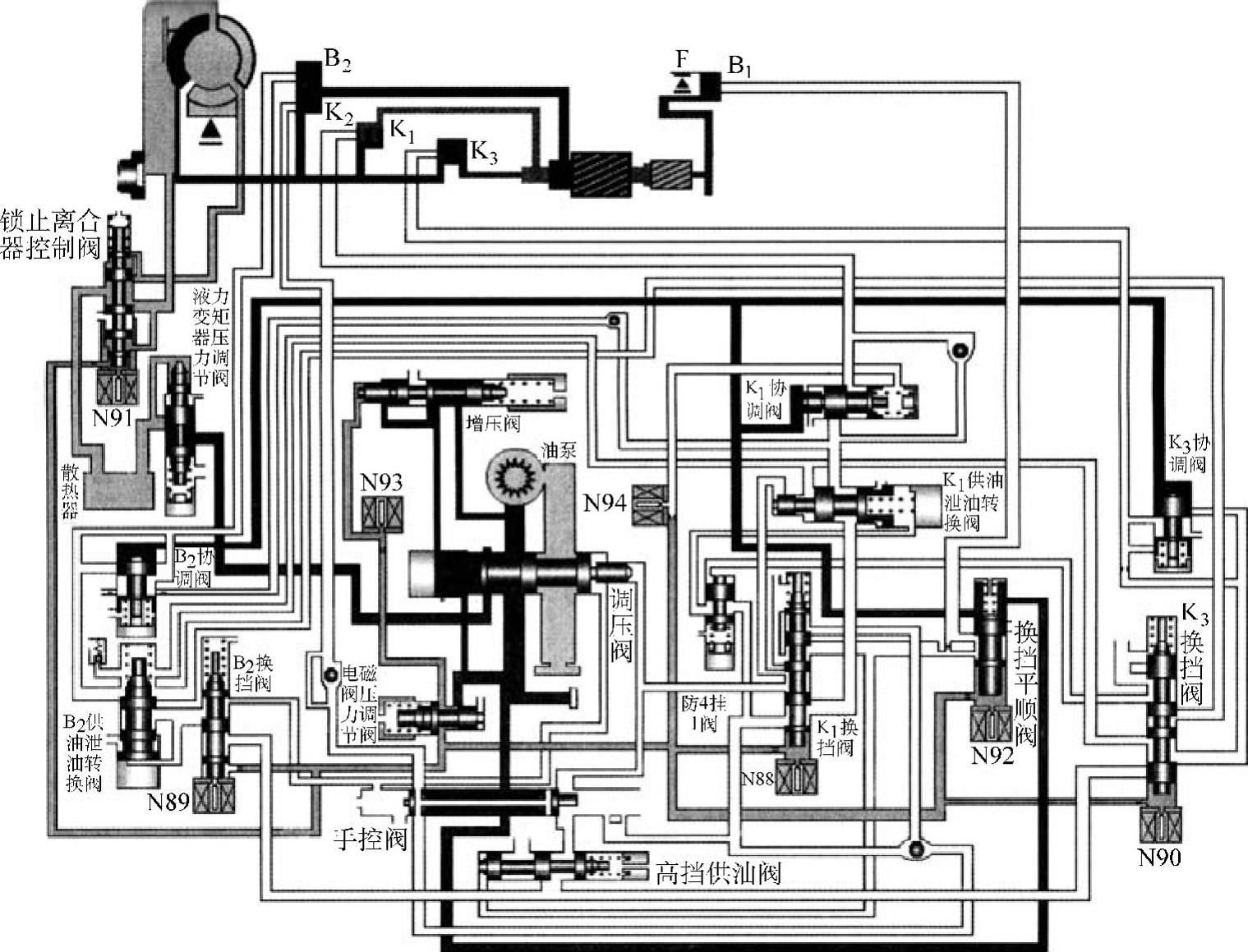

图1-36 01M型自动变速器N位油路

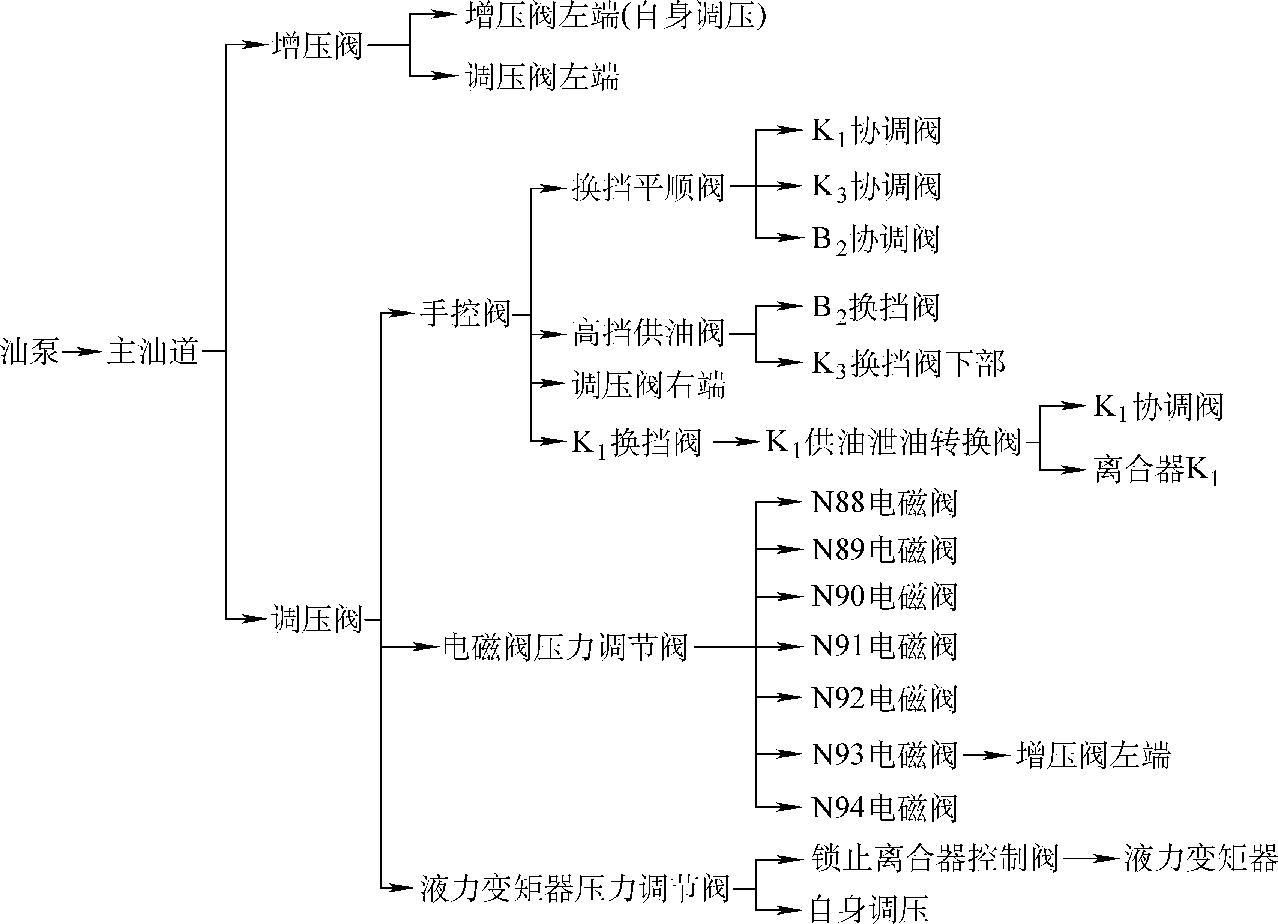

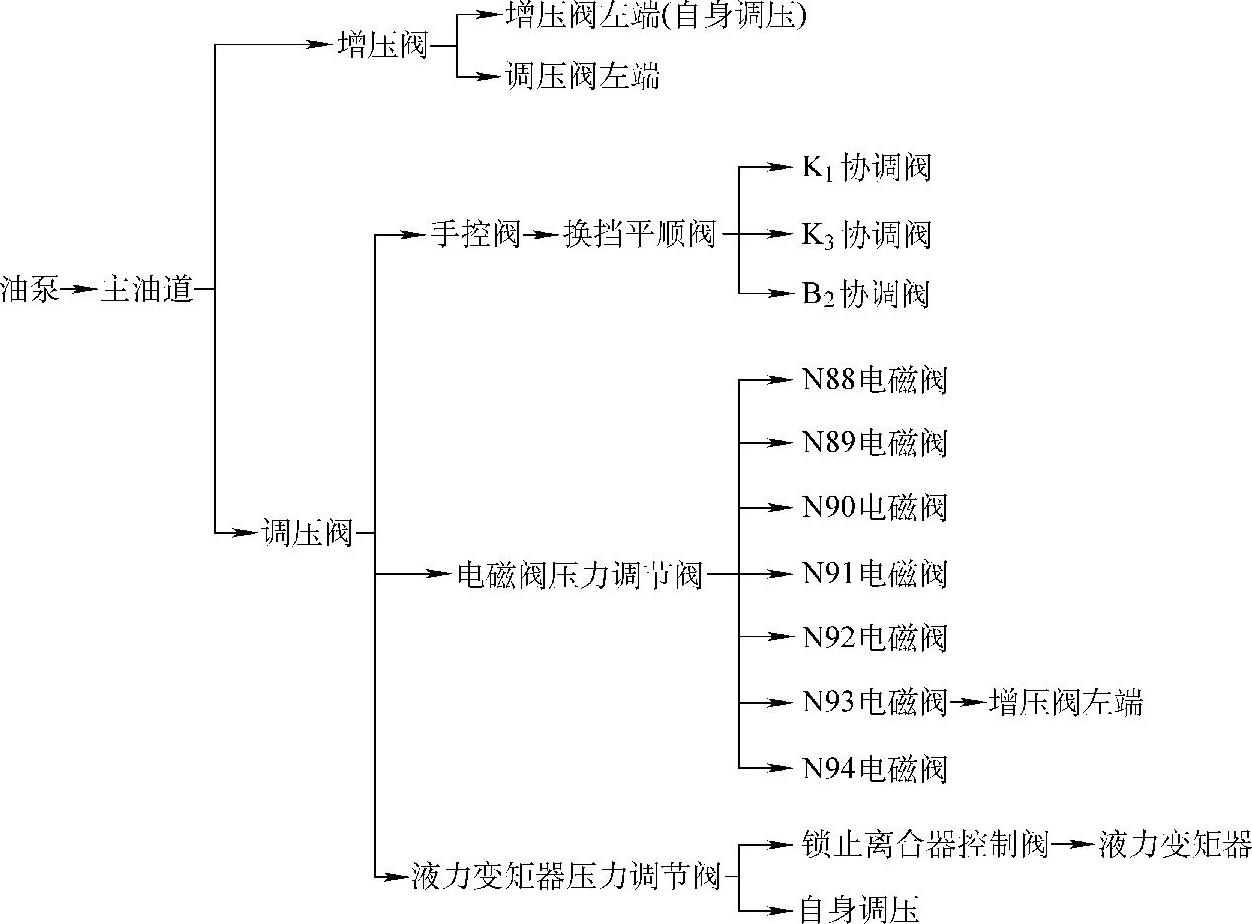

图1-37 01M型变速器N位油路流程图
5.D位2挡油路分析
变速器位于D位2挡时,电磁阀N89、N90工作。Κ3换挡阀、B2换挡阀在油压的作用
图1-38 01M型自动变速器D位1挡油路
图1-39 01M型自动变速器D位1挡油路流程图
下克服弹簧的弹力处于阀孔的上端,如图1-40所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀,又流到离合器K1、制动器B2。具体流程如图1-41所示。
图1-40 01M型自动变速器D位2挡油路

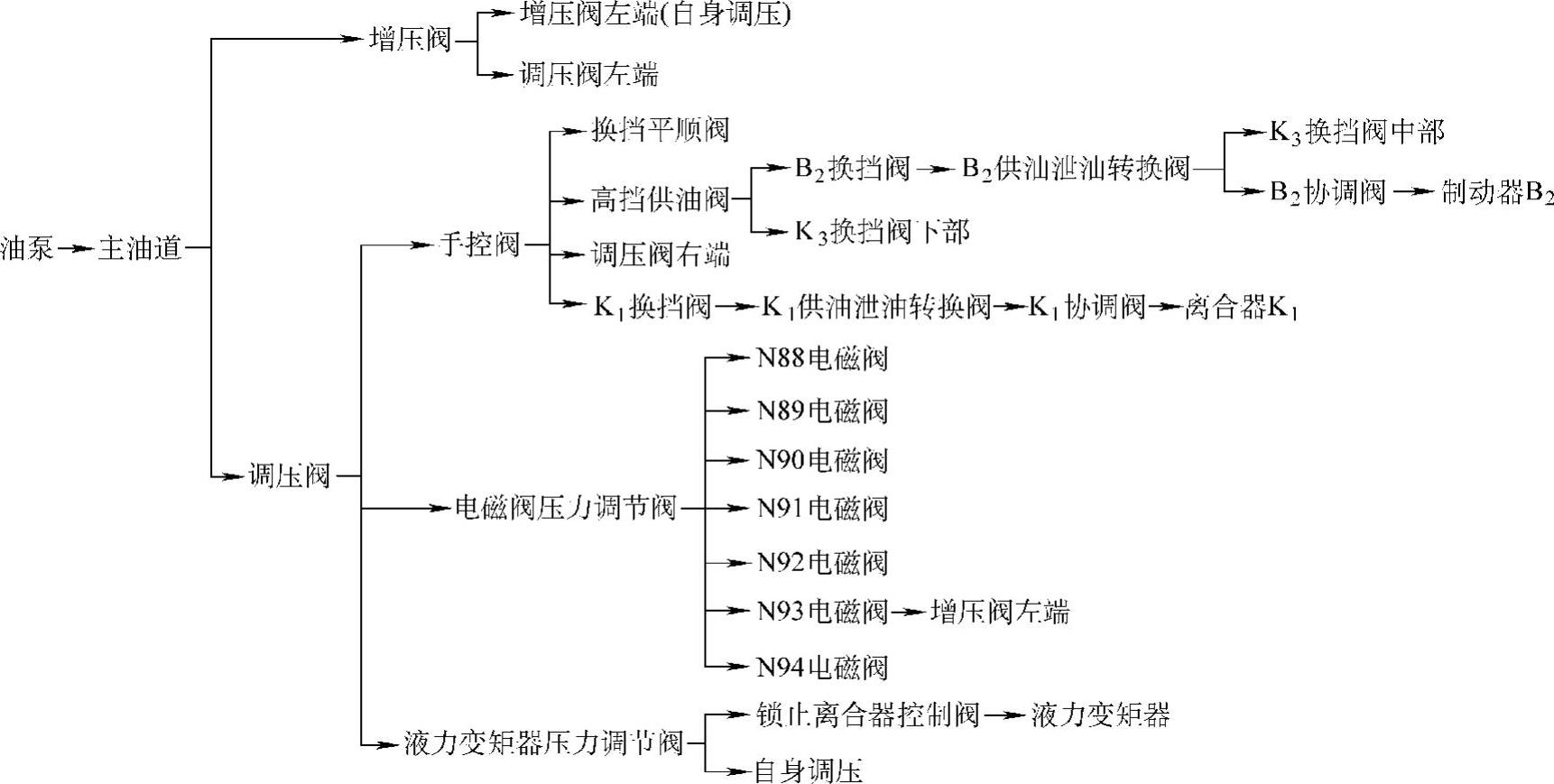

图1-41 01M型自动变速器D位2挡油路流程图
6.D位3挡油路分析
变速器位于D位3挡时,电磁阀都不工作。各换挡阀在弹簧的作用下处于阀孔的下端,如图1-42所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀,又流到离合器K1、离合器Κ3。具体流程如图1-43所示。
图1-42 01M型自动变速器D位3挡油路
7.D位4挡油路分析
变速器位于D位4挡时,电磁阀N88、N89工作。K1换挡阀、B2换挡阀在油压的作用下克服弹簧的弹力处于阀孔的上端,如图1-44所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节阀、电磁阀压力调节阀和手控阀,又流到制动器B2、离合器K3。具体流程如图1-45所示。
8.1位1挡油路分析
变速杆位于1位(1位又称L位,2位又称S位)时,电磁阀N90、N92工作。K3换挡阀、换挡平顺阀在油压的作用下克服弹簧的弹力处于阀孔的上端,如图1-46所示。由油泵来的液压油经调压阀调压后分别流向液力变矩器压力调节器、电磁阀压力调节阀和手控阀,又流到离合器Κ1、制动器B1。具体流程如图1-47所示。
