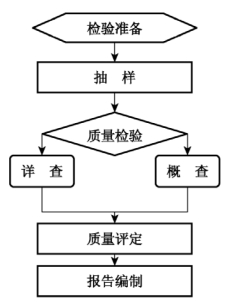

图7-1　检验流程图

大比例尺数字地形图质量检验包括概查和详查两大部分。

1）概查

其主要内容包括：成图范围、区域的符合性，基本等高距的符合性，图幅分幅与编号、测图控制覆盖面、密度的符合性，测图控制设施方法的符合性，生产中使用仪器的精度指标、鉴定资料的符合性等。同时根据其影响程度，将质量错漏分为A、B两类，如表7-5所示。

概查一般采用核查分析方法进行。

2）详查

其主要内容包括：样本单位成果的数学精度、数据及结构的正确性、地理精度、整饰质量、附件质量以及批成果的附件质量等，具体内容如表7-6所示。

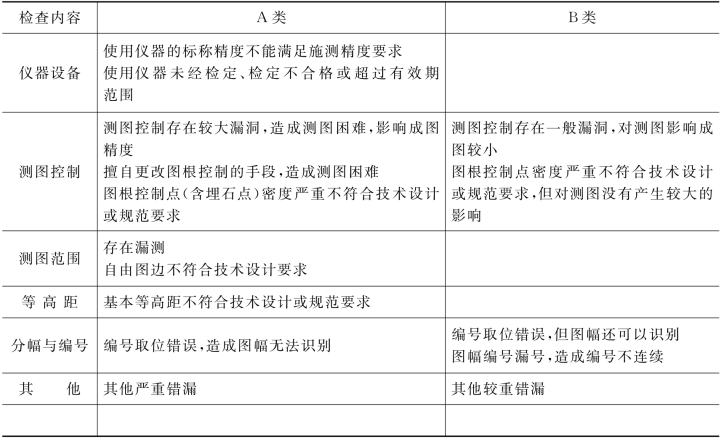

表7-5　概查质量错漏分类

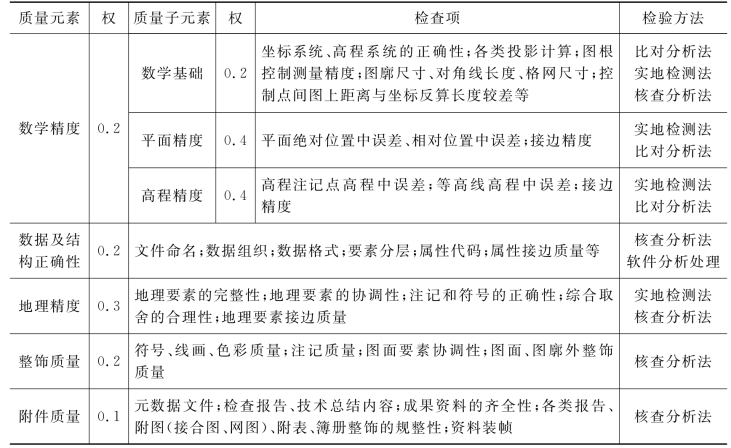

表7-6　大比例尺地形图的质量元素、权重、检查项及检验方法

（1）数学精度的检验方法

数学精度质量项包括数学基础、平面精度、高程精度三个质量子元素。

坐标系统、高程系统的正确性及各类投影计算；图廓尺寸、对角线长度、格网尺寸；控制点间图上距离与坐标反算长度较差等一般都采用核查分析法、比对分析法进行检验。

图根控制测量精度、平面精度、高程精度采用实地检测法检验，接边精度采用核查分析法、比对分析法进行检验。

平面精度、高程精度检测时，若采用高精度检测，则按照下式计算检测点（边）的中误差：

式中，M为中误差；n为检测点（边）总数，n应大于20；Δi为较差。

若采用同精度检测时，中误差计算按公式（7-3）执行：

式中，M为成果中误差；n为检测点（边）总数，n应大于20；Δi为较差。

（2）数据及结构正确性(www.daowen.com)

数据及结构正确性检验包括文件名、数据组织的正确性、数据格式正确性、元素分层正确性与完备性、属性代码的正确性、属性接边质量等。这些内容一般都采用核查分析法、软件自动检测分析法进行检验。

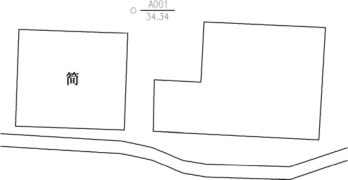

图7-2所示为部分图形元素，导线点A001图层正确，但属性不完整；简单房屋、多边未封闭房屋及道路的图层不正确，属性项不完整。例如用CASS软件进行数据及结构正确性检查步骤为：

图7-2　部分图形元素

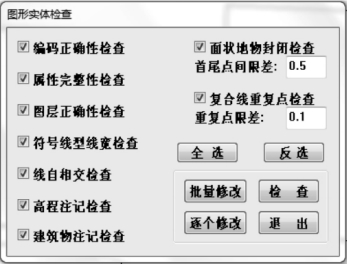

图7-3　图形实体检查设置

①点击“图形实体检查”菜单进入设置对话框，如图7-3所示。

②在对话框勾选相关的检查项，如图7-3所示，设置为全选。

③然后点击“检查”按钮，软件即可自动检查相关的错误，并以列表的形式显示，如图7-4所示。

④错误的修改，在图7-3图形实体检查对话框上点击“批量修改”按钮即可完成相关的修改，不能修改的给出报告，如图7-5所示。

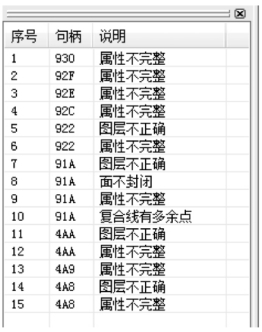

图7-4　图形实体检查错误信息

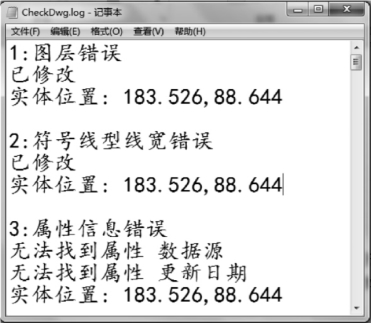

图7-5　错误修改报告

⑤也可以双击图7-4图形实体检查错误信息项，在图形窗口中相应的图形会跳闪，然后手工修改。

（3）地理精度

地理精度检验包括地理要素的完整性与规范性、地理要素协调性、注记和符号的正确性、综合取舍的合理性及地理要素接边质量等。这些内容一般都采用实地检查、核查分析法进行检验。

（4）整饰质量

整饰质量包括符号、线划、色彩质量、注记质量、图面要素协调性、图面及图廓外整饰质量等。这些内容一般都采用核查分析法进行检验。

（5）附件质量

元数据文件的正确性与完整性；检查报告、技术总结内容的全面性与正确性；成果质量的齐全性；各类报告、附图附表簿册整饰的规整性；资料的装帧质量等。这些内容一般都采用核查分析法进行检验。
