1）ObjectARX应用程序项目框架的生成

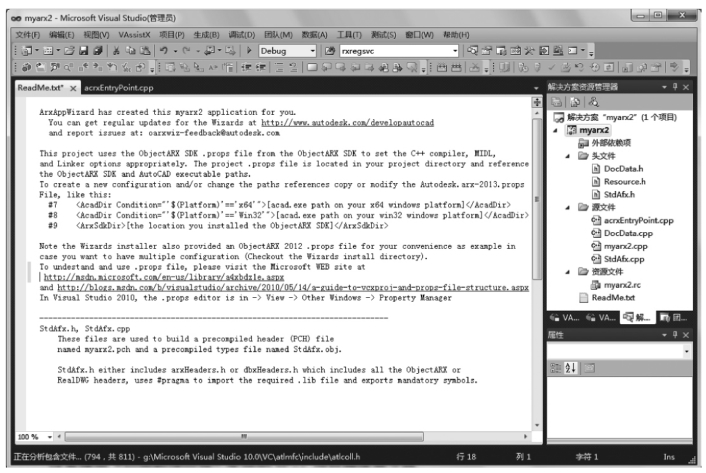

用Microsoft Visual Studio 2010和ObjectARX 2013应用程序向导开发程序时以项目管理的形式进行，所有与项目有关的文件都在其中，如图5-37所示，解决方案资源管理器窗口显示了该项目的所有资源。本例新建一个名为“Myarx2”的项目，其主要文件包括头文件、源文件、资源文件和外部依赖项。

图5-37　ObjectARX程序文件结构

2）设置资源路径

参考图5-34～图5-36内容进行包含文件和库目录的路径设置。

3）添加代码与调试

（1）添加代码

ObjectARX 2013应用程序向导生成的项目只是一个框架，需要添加相应的代码，才能完成相应的功能。下面以在AutoCAD模型空间绘制一个圆，并显示“欢迎来到ObjectARX世界！”消息框为例说明其基本过程。

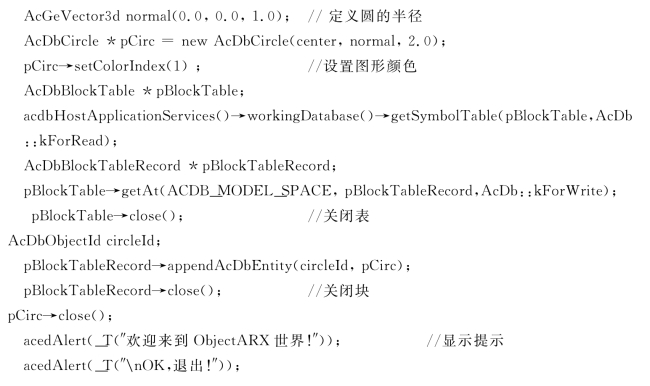

先在acrxEntryPoint.cpp文件的“／／TODO：Add your initialization code here”行处添加如下代码：

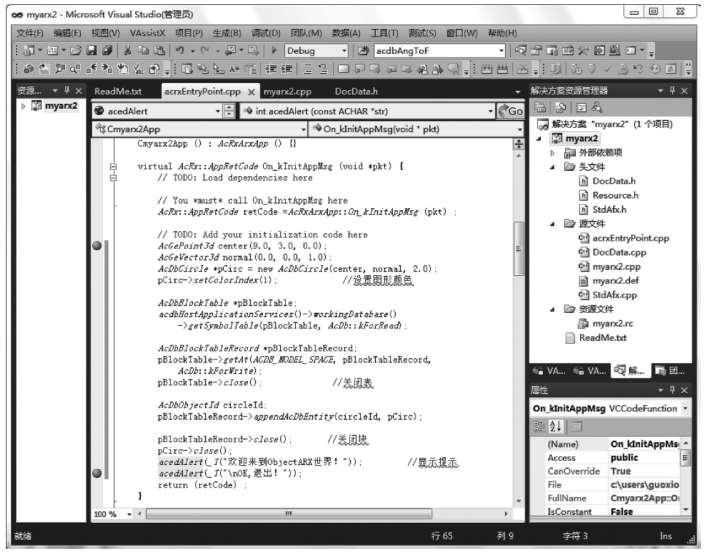

如图5-38所示，在两个断点间添加代码。

图5-38　acrxEntryPoint.cpp修改

（2）调试生成项目（ARX文件）

调试时点击调试下拉菜单，或按F5键进入启动调试模式，若无语法错误，左下角会提示“生成成功”，然后按F6键生成解决方案。(www.daowen.com)

4）ARX应用程序的加载／卸载

生成解决方案的主要目的是生成ARX文件，在该文件生成后，可用以下方式加载／卸载：

①用AutoLISP函数（arxload“program＿name”）加载ARX，一般可以在用户的应用程序中添加相应语句即可。同样，可以用AutoLISP函数（arxunload“program＿name”）加载ARX。

②用ARX命令加载／卸载，其操作过程如下：

在AutoCAD命令行输入“ARX”命令，输入“L”选项，进入加载界面，依次根据提示选择相关参数输入即可。同样在输入“ARX”命令后，输入“U”选项，即可根据提示输入要卸载的文件名即可。

③用“APPLOAD”命令加载，其操作过程如下：

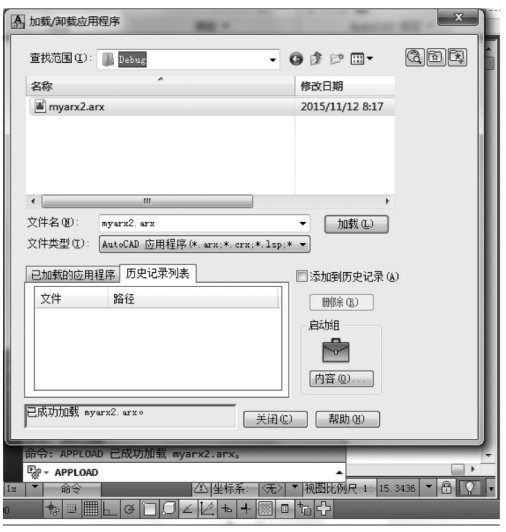

在AutoCAD命令行输入“APPLOAD”命令，进入加载界面，依次根据提示选择相关参数输入即可，若操作无误，则显示加载成功，如图5-39所示。

图5-39　加载或卸载应用程序成功后启动组界面

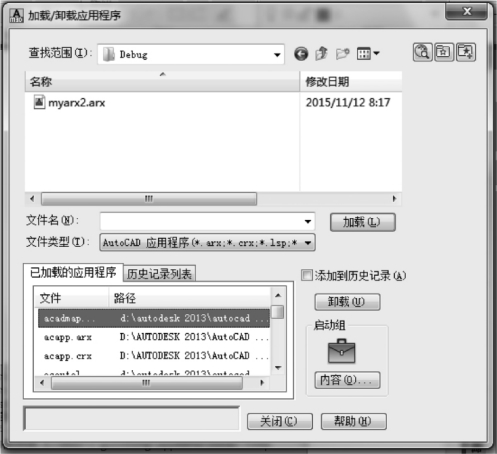

在图5-40所示界面中，点击“已加载的应用程序”栏，选择需要卸载的程序，此时“卸载”按钮激活，点击即可卸载该程序。

图5-40　ARX程序卸载

5）程序运行

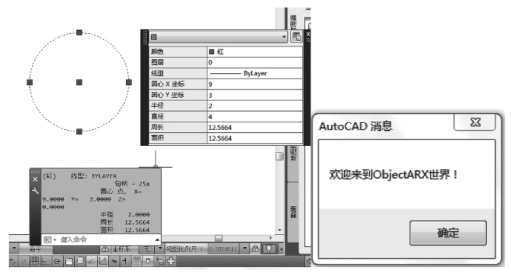

ARX应用程序加载成功后即可运行，定义了新命令的，输入相应命令即可执行ARX的相应功能。Myarx2.arx程序执行后，在模型空间绘一个圆的图形，并可显示“欢迎”与“退出”的两个对话框，如图5-41所示。

图5-41　运行效果
