1）VBA的启动

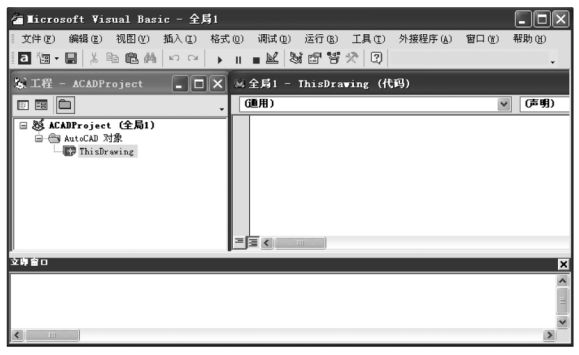

在AutoCAD map 3D命令窗口输入：“VBAIDE”或选择菜单“工具”→“宏（A）”→“Visual Basic”菜单进入VBA编辑环境如图5-23所示。

图5-23　VBA编辑环境界面

2）简单VAB应用程序开发

现以在CAD绘图窗口绘制一个圆为例说明VBA程序编辑、运行的步骤。

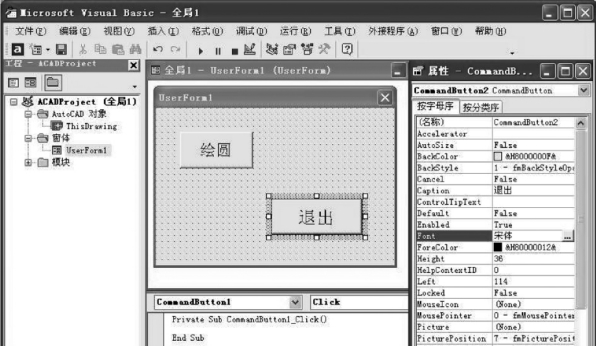

（1）在窗体上设计两个按钮，如图5-24所示。

图5-24　新建窗体界面

（2）在两个代码窗口上分别填写相应代码，如图5-25所示。

图5-25　代码窗口(www.daowen.com)

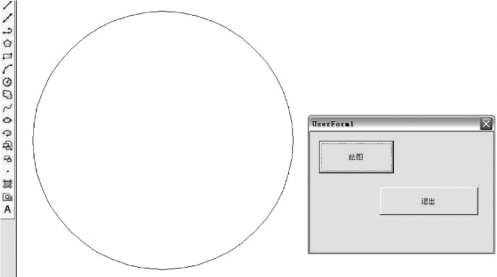

（3）在VBA编辑环境运行该程序后，AutoCAD环境的绘图效果如图5-26所示。

3）常用AutoCAD VBA命令

VBAIDE　激活VBA IDE，进入VBA编辑环境。

VBALOAD　将VBA工程加载到当前的AutoCAD任务中。

VBARUN　从“宏”对话框或AutoCAD命令行中运行VBA宏。

图5-26　AutoCAD绘图窗口

VBAUNLOAD从当前AutoCAD任务中卸载VBA工程。

如果VBA工程被修改过且尚未保存，将会出现“保存工程”对话框（或对等的命令行）询问用户是否要保存该工程。

VBAMAN　显示VBA管理器，供用户查看、创建、加载、关闭、内嵌和提取工程。

VBASTMT　从AutoCAD命令行执行VBA语句。
