Visual LISP函数分为内部函数和用户定义的外部函数，它对Auto LISP进行了扩展，增加了新的功能及新函数，扩大了应用范畴。学习Visual LISP语言，重点要掌握这些函数的应用，本章限于篇幅，只对其常用函数进行简要介绍。其常用函数包括赋值函数、数学函数、符号操作函数、字符串处理函数、表处理函数、函数处理函数、出错处理函数及应用程序管理函数等。Visual LISP语言调用函数是通过标准表来实现的，其格式如下：

（函数名［〈参数1〉］［〈参数2〉］…［〈参数n〉］）

表中第一元素必须是函数名，后面的各元素是该函数的参数，可以为具体数字符号，也可以是其他函数，参数的类型与多少取决于相应的函数。

1）赋值函数

格式：（setq符号1表达式1符号2表达式2…）与（set符号 表达式）

功能：将表达式的值赋给符号

setq函数是基本赋值函数，它将表达式的值赋给符号，并可同时将多个表达式的值分别赋给多个符号。

例如：（setq a 8.0）

返回8.0，并将符号a的值置为8.0

（setq a 5.0b35）

返回35，并将符号a的值置为5.0，b的值置为35

set函数也将表达式的值赋给符号，但它与setq函数有以下区别：

①set函数对第一个变元（符号）进行计算，并可将一个新值间接赋给另一个符号，而setq则不然。下面的例子可以说明这一点。

（setq a′b）将变量名b赋给变量a

（set a 100）返回100，且b的值也为100

②若将set函数的第一个变元加上引用符号，则等价于setq函数。例如：

（set′a　3.0）等价于（setq a　3.0）

2）数学计算函数

常用的数学计算函数的使用方法如下：

（1）加函数

格式：（+数1数2…）

功能：该函数返回所有数的总和。

例如：（+3.8　9.2　4.5）　返回17.5

（2）减函数

格式：（-数1数2…）

功能：该函数用第一个数减去后面所有的数。

例如：（-2.7　3.9　4）　返回-5.2

（3）乘函数

格式：（＊数1数2…）

功能：该函数返回所有数的乘积。

例如：（＊2.7　3）　返回8.1

（4）除函数

格式：（／数1数2…）

功能：该函数用第一个数除以后面所有的数。

例如：（／24　2　3.0）　返回4.0

（5）加1函数

格式：（1+数）

功能：该函数返回后面的数加1的结果。

例如：（1+-5.7）　返回-4.7

（6）减1函数

格式：（1-　数）

功能：该函数返回后面的数减1的结果。

例如：（1--6）　返回-7

（7）求绝对值函数

格式：（abs数）

功能：该函数返回数的绝对值。

例如：（abs-60）返回60

（8）求最大值函数

格式：（max数 数…）

功能：该函数返回后面数中的最大的数。

例如：（max-30.1　40.0　25.0）　返回40.0

（9）求最小值函数

格式：（min数 数…）

功能：该函数返回后面数中的最小的数。

例如：（min-150　200　130）　返回-150

（10）平方根函数

格式：（sqrt数）

功能：该函数返回数的平方根，该平方根为实数。

例如：（sqrt　36）　返回6

（11）乘方函数

格式：（expt数 数）

功能：该函数返回底数的幂次方。

例如：（expt　4.0　2）　返回16.0

（12）求e的任意次方函数

格式：（exp幂）

功能：该函数返回e的幂次方，其结果为实数。

例如：（exp　3.2）　返回24.532　5

（13）对数函数

格式：（log数）

功能：该函数返回数的自然对数，其结果为实数。

例如：（log　5.5）　返回1.704　75

（14）正弦函数

格式：（sin角度）

功能：该函数返回“角度”的正弦值，其中“角度”以弧度表示。

例如：（sin　1.0）　返回0.841　471

（15）余弦函数

格式：（cos角度）

功能：该函数返回“角度”的余弦值，其中“角度”以弧度表示。

例如：（cos　0.0）　返回1.0

（16）反正切函数（atan数1数2）

格式：（atan数1数2）

功能：若仅有数1，该函数返回其反正切值，单位为弧度。若有数1与数2，则该函数返回数1除以数2的反正切值。

例如：（atan　1.0　2.0）　返回0.463648

3）字符串处理与类型转换函数

（1）ASCII码转换函数

格式：（ascii字符串）

功能：该函数返回字符串中第一个字符的ASCII码。

例如：（ascii″G″）　返回71

（2）字符转换函数

格式：（chr整数）

功能：该函数将“整数”代表的ASCII码转换为字符。

例如：（chr　66）　返回″B″

（3）字符串连接函数

格式：（strcat字符串…）

功能：该函数将其后面的所有字符串连接在一起，并返回连接后的结果。

例如：（strcat″a″″bout″）　返回about

（4）字符串长度函数

格式：（strlen字符串…）

功能：该函数返回字符串的长度，其结果为整数。

例如：（strlen″about″）　返回5

（5）求子字符串函数

格式：（substr字符串 起点 长度）

功能：该函数返回字符串的一个子串，该子串从字符串中“起点”为止开始，连续取“长度”个字符。例如：（substr″about″2　1）　返回b

（6）字符串大小写函数

格式：（strcase字符串［方式］）

功能：该函数根据第二个变元（方式）的要求把字符串的全部字母转换为大写字母或小写字母，并返回结果。若指定了“方式”且非空（NIL），则把所有字母转换为小写；否则转换为大写。

例如：（strcase″sample″T）　返回″sample″

（strcase″sample″）　返回″SAMPLE″

（7）整型变实型函数

格式：（float数）

功能：该函数将“数”转换为实型数，并返回结果。数可以是整型或实型的。

例如：（float6）　返回6.0

（8）实型变整型函数

格式：（fix数）

功能：该函数将“数”（实型或整型）转换为整型数，并返回结果。

例如：（fix　7.5）　返回7

（9）整型变字符串函数

格式：（itoa整型数）

功能：该函数将整型数转换为字符串，并返回结果。

例如：（itoa78）　返回″78″

（10）字符串变整型数函数

格式：（atoi字符串）

功能：该函数将字符串转换为整型数，并返回结果。

例如：（atoi″2015″）　返回2015

（11）字符串变实型数函数

格式：（atof字符串）

功能：该函数将字符串转换为实型数，并返回结果。

例如：（atof″2015″）　返回2015.0

（12）实型数计数制转换函数

格式：（rtos数 方式 精度）

功能：该函数对“数”按“方式”和“精度”的要求进行计数制的转换，并以字符串的形式返回。其中，“精度”表示小数点后的位数；“方式”则按如下约定：1为科学计数法，2为十进制，3为工程制（英寸与小数英寸），4为建筑制（英寸与分数英寸）。

例如：：（rtos　18.4567　2　3）　返回″18.457″

（13）角度单位制转换函数

格式：（angtos角值 方式 精度）

功能：该函数将“角值”（实型数，单位为弧度）转换为其他单位制，并返回一个字符串。该字符串是根据“方式”和“精度”的要求，按AutoCAD的系统变量UNITMODE（单位模式）对“角值”进行处理所得到的。其中“精度”表示小数点后的位数；“方式”则按如下约定：0为度，1为度／分／秒，2为梯度，3为弧度等。

例如：（angtos　1.369　1　6）　返回″78d26′16.52″

（14）单位制转换函数

格式：（cvunit值 旧单位 新单位）

功能：该函数将“值”从一个计量单位转换到另一个，并返回转换后的值，要换算的数值或点表（二维或三维点）。其中，“旧单位”与“新单位”的名称可以是acad.unt文件中给出的任何单位格式，否则函数将返回NIL。

例如：（cvunit　1″m″″inch″）　返回39.3701

（cvunit′（1.0　2.5）″m″″in″）　返回（39.3701　98.4252）；点表转换

（cvunit　1″minute″″second″　返回60.0

（15）坐标系转换函数

格式：（trans点 旧坐标系 新坐标系）

功能：该函数将“点”从一个坐标系统转换到另一个坐标系统，并返回转换后的值。其中，“点”是包含其三个坐标值的一张表，“旧坐标系”是点所在的坐标系统，“新坐标系”是点所要转换到的那个坐标系统。这两个坐标系统均用代码表示，其约定为：0为WCS（世界坐标系），1为UCS（用户坐标系），2为DCS（显示坐标系）等。

例如，给定某一用户坐标系统（UCS），它相对世界坐标系统（WCS）中的之轴逆时针旋转90度，则有：

（trans′（1.0　2.0　3.0）0　1）　返回（2.0　1.0　3.0）

（trans′（1.0　2.0　3.0）1　0）　返回（2.0　1.0　3.0）

注意：该函数的第一个变元也可以是位移，表示新旧坐标系统的两个变元也可以用实体坐标系统（ESC）等其他方式表示。

4）表处理函数

（1）建立表的函数

格式：（list表达式…）

功能：该函数的变元个数不限，它将所有表达式的值组成一张表返回。

例如：（list′c′d）　返回（C D）

（list（+1　5）8）　返回（6　8）

（2）测表长函数

格式：（length表）

功能：该函数返回表的长度，即代表表中元素个数的一个整数。

例如：（length′（a b c e f））　返回5

（3）连接表函数

格式：（append表1表2…）

功能：该函数要求其变元必须是表，它将各表联在一起，组成一个新表。

例如：（append′（a b）′（c d））　返回（A B C D）

（4）取表中第一个元素函数

格式：（car表）

功能：该函数返回表中第一个元素。

例如：（car′（a b c））　返回A

（5）取子表函数

格式：（cdr表）

功能：该函数返回一个表中除第一个元素以外的所有元素组成的新表。

例如：（cdr′（a b c））　返回（b c）

（6）car与cdr组合而成的函数

格式：（C＊＊＊＊R表）；其中“＊＊＊＊”四个字符可以是A或D

功能：该函数返回一个表中特定位置的元素。

car与cdr是取表中元素的基本函数，这两个函数可以组合起来使用，从而获得表中的其他元素。例如cadr。这种组合最多可达四级（层），即最多为六个字符，如caddar。AutoLISP执行这种组合函数时先从后面做起。

例如：（caddr′（1　2　3））　返回3

也就是说，若L为一张表，则有：

（cadr′L）等价于（car（cdr L））

其余情况可依此类推。

（7）取表中最后一个元素函数

格式：（last表）

功能：该函数返回表中最后一个元素，表不能为空。

例如：（last′（a b c））　返回C

（8）取表中第n个元素函数

格式：（nth n表）

功能：该函数返回表中第n个元素。n为表中要返回的元素的序号（第一个元素的序号为0）。

例如：（nth　3′（abcde））　返回D

（9）向表的头部添加一个元素函数

格式：（cons《表达式1》《表达式2》）

功能：向表的头部添加一个元素，或构造一个点对函数。

命令行输入：（cons′A′（B C D））

显示：（A B C D）　；构成新表

命令行输入：（cons′（A B）′（C D））

显示：（（A B）C D）　；构成新表

命令行输入：（CONS′5′8）

显示：（5·8）　；构成新点对

5）出错处理函数

在程序的编辑操作或者调用其他命令时，总是不可避免地出现一些错误，这时系统会给出提示信息以指示错误所在，这就是出错处理函数的作用。程序编辑与调试中采用的出错处理函数有Alert、＊error＊、exit（quit）等函数，它们的使用方法，现分别介绍如下：

（1）＊error＊函数

格式：（＊error＊字符串）

功能：该函数允许用户自己定义出错提示。

若该函数不为NIL时，每当AutoLISP产生错误，该函数将被自动执行。例如：

式中msq为错误信息说明，此函数和AutoLISP标准错误处理程序（error）一样，打印出error和说明。

（2）Alert函数

格式：（Alert string）

功能：显示一个警告框，其中显示一条出错或警告信息。

图5-3　AutoCAD错误提示框

例如（Alert″数据类型错误！＼n请输入正确类型数据！″）

此行表达式在AutoCAD命令行运行后，将出现错误提示框，如图5-3所示。

（3）exit（quit）函数

格式：（exit）或（quit）

功能：强行使当前应用程序退出。

如果调用exit函数，它会返回错误信息quit／exit abort，并返回到AutoCAD的命令提示。

6）逻辑运算函数

AutoLISP的逻辑运算分为两种：一种是数值的逻辑运算，它将数值化成二进制数，然后按位进行逻辑运算，仍以数值为其结果（返回值）。另一种是根据函数的要求对后面的表达式进行测试，若满足要求，则函数返回T；不满足要求则返回NIL（逻辑假）。常用的有以下几种：

（1）等于函数

格式：（=原子 原子…）

功能：对多个原子进行逻辑判断，若满足要求，则函数返回T；不满足要求则返回NIL（逻辑假）。

原子可以是数或字符串。

例如：（=5　5.0）　；返回T

（=99　99　100）　；返回NIL

（=″me″″yuo″）　；返回NIL

（2）不等于函数

格式：（／=原子 原子）

功能：比较参数（原子）是否值不相等。

如果没有两个相邻的参数值相等则返回T；否则返回NIL。如果仅提供一个参数，函数返回T。

例如：（／=10　20　30）　返回T

（／=10　10　20　30）　返回NIL

（3）小于函数

格式：（＜原子 原子…）

功能：比较参数（原子）大小。

若每个原子均小于其右面的原子，该函数返回T，否则返回NIL。

例如：　（＜10　20）　返回T

（＜″b″″c″）　返回T

（＜10　20　30　20）　返回NIL

（4）大于函数

格式：（＞原子 原子…）

功能：比较参数（原子）大小。

若每个原子均大于其右面的原子，该函数返回T，否则返回NIL。

例如：

（5）相等测试函数

格式：（equal表达式1表达式2［fuzz］）

功能：测试两个表达式的值是否相等。

该函数测试两个表达式的值是否相等，相等返回T，否则返回NIL。选项fuzz为实型数，是判断表达式1表达式2之间的最大允许误差。误差在此范围内时，仍然认为二者相等。

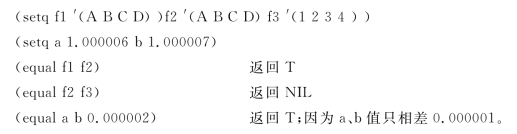

例如先给f1、f2、f3赋值，然后进行相等测试：

7）程序分支与循环函数

（1）条件函数

格式：（if条件 式1［式2］）

功能：根据对条件的判断结果，对两个表达式求值。

该函数根据条件的真或假来执行后面的式1或式2。若条件为真（T），则执行式1；若条件为假（NIL），则执行式2。式2可以没有。若条件为NIL时，且无式2时，该函数返回NIL。例如：

（2）分支函数

功能：多条件、多处理结果函数。

cond是AutoLISP中最基本的条件函数，由它为核心构成的自定义函数可以实现循环、递归等功能。该函数以任意多个表为其变元。它依次检查每个表中的第一项（即条件），若查到某个表的条件为真，则执行该子表中后面的那些表达式，返回该组算式中最后一个的值。此时函数不再对剩余的子表中的条件进行测试。(www.daowen.com)

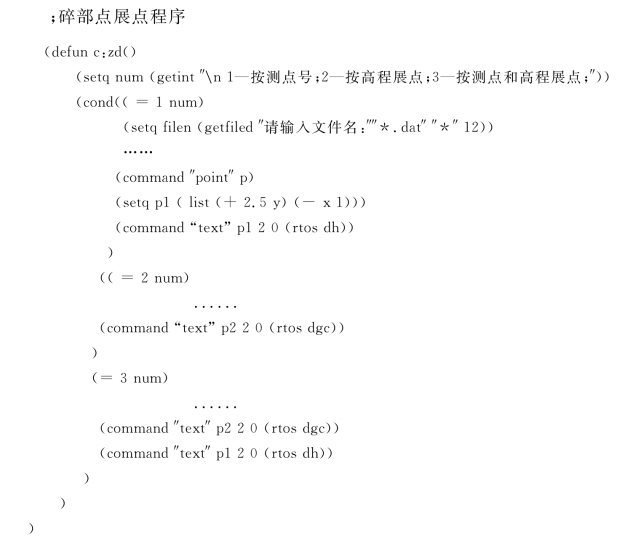

例如碎部点展点时，可以有三种方式，我们可以定义1代表按测点号展点；2代表按高程展点；3代表按测点和高程展点；这样分支函数根据1、2、3来判断采用哪一种方式展点，其部分代码如下：

（3）重复函数

格式：（repeat次数 式1式2…）

功能：函数按照“次数”的要求重复执行后面的所有表达式，并返回最后一个表达式的计算结果。例如，以下程序段可以计算1到100间所有整数之和：

将显示结果5 050。

（4）循环函数（While条件 式1式2…）

格式：（While条件 式1式2…）

功能：该函数先判断条件，若条件为真（T）则执行后面的所有表达式，然后再次判断其他条件。这样一直循环到条件为假（NIL）为止，然后返回最后一个表达式的最终计算结果。

例如，以下程序段亦可计算1到100间所有整数之和：

将显示结果5 050。

（5）求多个表达式值函数

格式：（progn式1式2…）

功能：该函数按顺序执行后面的每一个表达式，返回最后一个表达式的求值结果。在只能用一个表达式的地方，使用progn可以完成多个表达式的计算。

例如：if函数只允许有三个变元，要完成下列表达式运算时，系统提示：“错误：参数太多。”

但若采用progn函数，就能很好地解决这一问题，它把三个表达式组合起来，作为if函数的一个表达式来执行。

使用本函数可以在a等于b时同时进行三个表达式的计算。

8）自定义函数

（1）defun函数

格式：（defun符号 变元表 表达式…）

功能：允许用户定义新函数的功能。

其中“符号”为所要定义的函数的名称，将来用户在使用这一自己定义的函数时就用此名称调用。变元表被一个前后均有空格的斜杠符号“／”分成两个部分：（形参／局部变量）。前一部分为形参部分，在调用函数时接受参数传递而转换为实参；后一部分为局部变量，仅用于函数内部，不参与参数传递。需要说明的是：

①变元表可以是空格，此时在调用函数时无参数传递。

②变元表中的形参与局部变量均只在所定义的函数中起作用。甚至可以与某些外部变量同名，而不会对外部变量造成任何影响。

变元表后面的表达式部分是用户所定义的函数的内容，即在调用函数时的具体操作部分。defun函数以定义的函数名为其返回值。

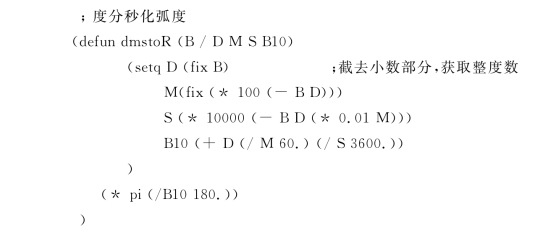

例如：定义一个角度（度-分-秒）化弧度的函数。

式中B为形参，其值为（度-分-秒）制，如30°45′36″。实际输入时为30.4536，D、M、S、B10为局部变量，D表示整度数，M为分化算成的度（一般为小数），S为秒换算成的度（一般为小数），B10为总的角度（十进制）。

若将用defun函数定义用户函数的程序写acad.lsp文件，则在启动AutoCAD时该文件被自动调入内存，用户可直接使用所定义的函数，也可写入一个以lsp为扩展名的文件中，在使用时用load函数装入。使用时，按下式调用即可：

（2）用defun函数定义AutoCAD新命令

格式：（defun c：命令名（）表达式…）

功能：定义AutoCAD新命令。

其中，“命令名”为所要定义的新命令的名称，其前面的“c：”必须有，命令名的后面必须带一个没有形参的变元表。

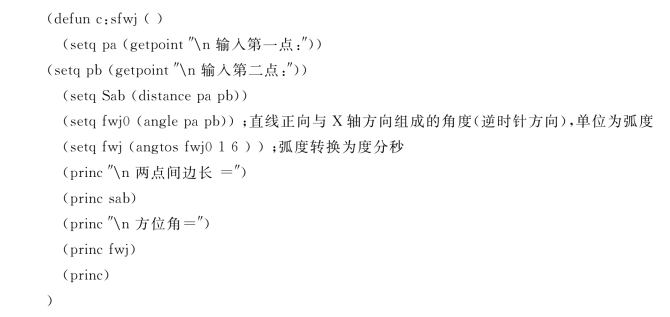

例如，下面定义的函数用来查询两点间边长和方位角。

；查询两点间边长和方位角

该函数调试通过后，SFWJ就成为AutoCAD的一个新命令。使用时和其他任何Auto-CAD命令一样，只需在AutoCAD的“command：”提示下键入该命令名SFWJ即可。

9）交互数据输入函数及相关的计算函数

（1）整型数输入函数

格式：（getint［提示］）

功能：该函数等待用户输入一个整型数，并返回该整型数。提示部分可有可无。

例如：（setq num（getint））

（setq num（getint″Enter a number：″））

若输入非整数，如1.333，则系统提示“需要整数值.”，需要输入一个整型数。

（2）实型数输入函数

格式：（getreal［提示］）

功能：该函数等待用户输入一个实型数并返回该实型数。它和getint的用法完全相同。

例如：（setq num（getreal））

（setq num（getreal“输入一个实数：”））

当输入5，返回5.0，此函数把整数与其等值的实数等同看待。

（3）字符串输入函数

格式：（getstring［cr］［提示］）

功能：该函数等待用户输入一个字符串，并返回该字符串（最大长度为132个字符）。

如果提供了cr且cr不为NIL，则输入的字符串中可以有空格，此时只有用回车来终止输入，否则可以用空格来终止输入。

例如：

（4）点输入函数

格式：（getpoint［基点］［提示］）

功能：该函数等待用户输入一个点。

用户可用键盘输入点的坐标或用光标选点的方式输入一个点。若有基点变元，则AutoCAD会从该点向当前的光标位置画一条可拖动的直线。

例如：

（5）距离输入函数

格式：（getdist［基点］［提示］）

功能：该函数等待用户输入一个距离值；或用光标输入两个点，函数将返回两点间的距离值。

若有基点变元，则只需再输入一个点，该点与基点间的距离就是输入的值。

例如：

（6）角度输入函数

格式：（getangle［基点］［提示］）

功能：该函数等待用户输入一个角度，并将该角度以弧度值返回。

Getangle函数在度量角度时，以变量ANGBASE设置的当前角度为零弧度，角度按逆时针方向增加。用户可用键盘输入一个数值来指定一个角度。也可用指定屏幕上两个点的方式来输入一个角度，此时两点间连线与零度基准线的夹角就是输入的角度。若指定了“基点”，则可用输入一个点的方式来获取角度。后两种方式中屏幕上都会出现拖动线，如“基点”坐标为（5，5），运行该函数时，光标和基点间有一条拖动线，如图5-4所示。

图5-4　光标和基点间的拖动线

（7）方位角输入函数

格式：（getorient［基点］［提示］）

功能：获取一个角度，角度的零度基准方向是水平向右的。

该函数与上面的函数非常类似，唯一不同的是getorient度量角度的零度基准方向是水平向右的。在需要知道相对角度（如点转过的角度）的情况下应使用getangle，而在需要知道绝对角度（如直线的方位）的情况下应用getorient。

实际使用时应输入角度或两点。例如：

（8）求方位角函数

格式：（angle点1点2）

功能：该函数返回UCS（用户坐标系）中两点连线的方位角。该角度从当前作图平面的X轴正向开始，按逆时针方向计算。返回值为弧度。

例如：　（angle′（1.0　1.0）′（1.0　4.0））　返回1.570796

（9）求两点间距离函数

格式：（distance点1点2）

功能：该函数返回两、三维点之间的距离。

例如：　（distance′（1.0　2.5　3.0）′（7.0　2.5　3.0））　返回6.000000

（10）求另一点坐标函数

格式：（polar点 角度 距离）

功能：该函数可以根据一个已知点求出另一个点，并返回所求的点。

其变元中，“点”是已知点，“角度”是另一点所在的方位，“距离”为两点间距离。

例如：

（11）求交点函数

格式：（inters点1点2点3点4［方式］）

功能：该函数求两直线的交点，并返回其交点坐标。

其中，“点1”与“点2”为第一条直线的两个端点，“点3”与“点4”为第二条直线的两个端点，变元“方式”控制求交点的方式，即若此处有值且为NIL时，该函数允许交点在这两条线段的延长线上；若无方式变元或此变元不为NIL，则函数只求两线段内的交点。若无交点，函数返回NIL。

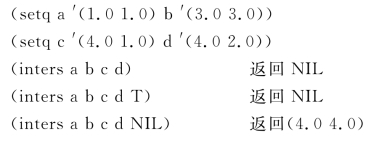

例如：

10）文件操作函数

（1）打开文件函数

格式：（Open文件名 读／写标志）

功能：该函数打开一个文件，以便AutoLISP的I／O函数进行存取。函数返回文件描述符。

式中“文件名”为一个字符串（含有扩展名）。“读／写标志”必须用小写的单个字母来表示：r表示读，w表示写，a表示向旧文件中读写的内容（该文件中应没有以CTRL／z表示的文件结束标记）。在w和a状态下，若磁盘上无此文件，则产生并打开一个新文件。

假设下例表达式中的文件都不存在，则有：

在文件名中含有路径时，要以反斜杠“／”代替“＼”。

（2）关闭文件函数

格式：（close文件描述符）

功能：该函数关闭指定的文件，返回NIL。例如要关闭当前打开的文件，只需执行该函数即可。

例如：（close f）　返回NIL

（3）读函数

格式：（read字符串）

功能：该函数返回从“字符串”中取得的第一个表或原子。

例如：

（read″hello baby″）　返回HELLO

（4）读字符函数

格式：（read-char［文件描述符］）

功能：该函数从键盘输入缓冲区或从“文件描述符”表示的打开文件中读入一个字符，并返回该字符的ASCII码值。

例如，假设键盘输入缓冲区为空，则：

（read-char）

将等待用户输入。若用户键入“hello”并回车，则返回104。

（5）读行函数

格式：（read-line［文件描述符］）

功能：该函数类似于read-char，只是每次以字符串的形式读入一行，并返回该行（仍以字符串返回，而非ASCII码）。

在打开的文件中读入时，每读入一行，文件指针就指向下一行，则下一次调用read-line时，就可读入下一行。例如：

（6）写字符函数

格式：（write-char整数［文件描述符］）

功能：该函数将一个字符写到屏幕上或写到由“文件描述符”表示的打开的文件中。

其中，″整数″，是要写字符的ASCII码，也是函数的返回值。

例如：

（write-char　65）　返回65

把大写字母A写在屏幕上。

（7）写行函数

格式：（write-line字符串［文件描述符］）

功能：该函数将“字符串”写到屏幕上，或写到由“文件描述符”表示的打开的文件中。它返回一个字符串，写入文件时不带引号。例如，下式可将字符串″my Test data.″写入文件中：

（8）prin1函数

格式：（prin1［表达式［文件描述符］］）

功能：该函数在命令行显示（或向文件写入）表达式的值。

例如，（setq A　666B′（A））　；；／／返回（A）

（prin1′A）　；；／／打印A并返回A

（prin1A）　；；／／打印666并返回666

（prin1B）　；；／／打印（A）并返回（A）

使用该函数时应注意prinl中的“1”是数字1，不是小写字母“l”。

（9）princ函数

格式：（princ［表达式［文件描述符］］）

功能：该函数功能和prin1基本相同，区别是它能实现“表达式”中控制字符的作用。

例如：

（10）print函数（print［表达式［文件描述符］］）

格式：（print［表达式［文件描述符］］）

功能：该函数除了在打印“表达式”之前先换行和在打印之后加印空格外，其他均和prin1相同。

例如：

11）调用AutoCAD命令函数

格式：（command AutoCAD命令 参数…）

功能：执行来自AutLISP的AutoCAD命令，返回NIL。

该函数其中第一个变元为AutoCAD命令，其后的参数变元作为对该命令相应的连续提示的响应。命令名和选择项作为字符串传递，点则作为实数构成的表传递。

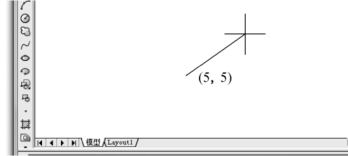

例如下面的表达式可以完成圆的绘制，其圆心坐标为（5，5）、半径为10。

（command″circle″′（5　5）10″″）；在（5，5）位置绘制半径为10的圆。

Command函数在使用中应注意以下几点：

①command函数的参数可以是字符串、实数、整数或点，但必须与要执行的命令所需的参数一致。一个空字符串″″等效于从键盘上输入一个空格，通常用于结束一个命令。

②调用（不加任何参数），即（command）形式，等效于在键盘上键入Ctrl+C，它取消AutoCAD的大多数命令。

③AutoCAD命令需要目标选择时，应提供一个包含entsel（实体选择）的表，而不是一个点来选择目标。

④dtext、sketch、plot、prplot等AutoCAD命令不能和AutoLISP的command函数一起使用。

⑤command函数具有暂停功能。

当该函数的变元中出现保留字PAUSE时，command函数将暂停，以便用户进行某些操作。完成这些操作后，command函数继续执行。例如：

依顺序执行circle命令，置圆心为（10，10），然后暂停，待用户输入半径数值后函数继续执行，从（15，15）到（27，25）画一条直线。

12）选择集函数

在Visual LISP中提供了一组对当前图形进行编辑操作的函数，通过它可以对图形数据库进行操作，达到实时编辑修改的目的。

（1）选择集构造函数

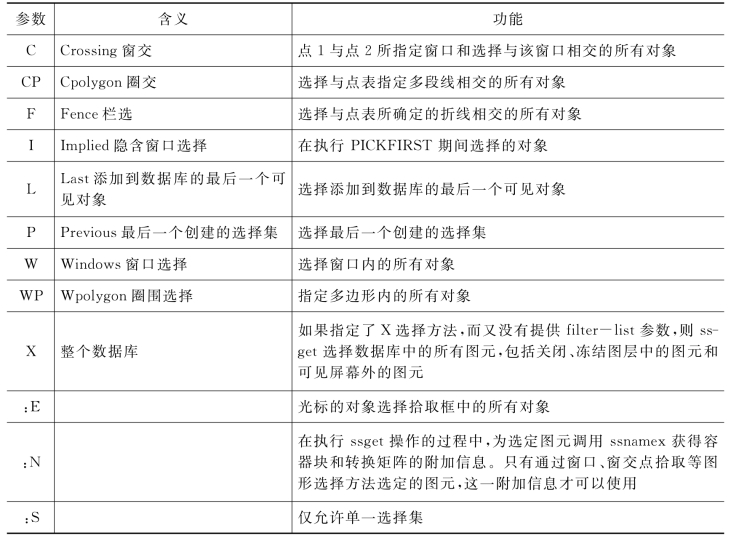

格式：（ssget［选择方法］［点1］［点2］［点表］［过滤表］）

功能：根据选定对象创建选择集。

选择方法的可选参数较多，其含义和功能如表5-1所示。

表5-1　选择集构造函数选择方法参数表

过滤表是与选择方法配合使用的，根据过滤表的参数，对所选对象进行筛选，保留满足过滤表条件的对象。过滤表的参数是实体组代码，部分采用的实体组代码如表5-2所示。

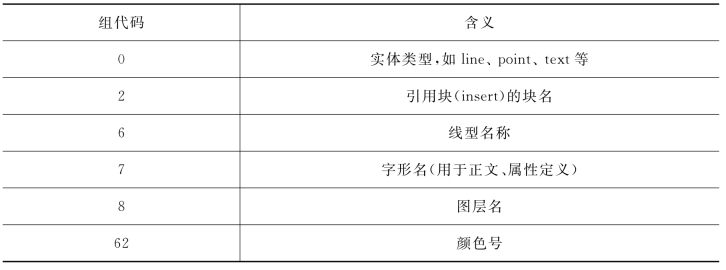

表5-2　实体组代码表

调用该函数的几个基本应用例题如下：

；该表达式创建一个选择集，通过点（5　5）的图元被选中，并将返回的选择集的名字赋值给变量s1。

；该表达式创建一个选择集，点（5　5）和（25　25）定义窗口内的完整图元被选中，并将返回选择集的名字赋值给变量s2。

；该表达式以交互方式创建一个选择集，用户可以用多种选择方法进行多次选择，直至完成全部选择。同时返回选择集的名字赋值给变量s3。

；该表达式创建一个选择集，″X″参数代表对于整个数据库对象选择，（（0.″CIRCLE″）（62.1））是过滤表，选择集的对象是所有红色的圆。如果选择成功，同时返回选择集的名字赋值给变量s4。

（2）选择集操作函数

格式：（sslength［选择方法］［点1］［点2］［点表］［过滤表］）

功能：求出一个选择集中的对象（图元）数目，并将其作为一个整数返回。

例如向新的选择集中添加最后一个对象：

命令行输入：（setq sset（ssget″L″））

显示：〈selection set：3〉；选择集创建成功

使用sslength确定新选择集中对象的数目：

命令行输入：（sslength sset）

显示：1；返回sset选择集中的对象（图元）数目，此时为1。

（3）实体名检索函数

格式：（ssname〈选择集〉〈序号〉）

功能：返回选择集中由序号指定的那个对象（图元）的图元名。

例题，获取选择集中第三个图元的名称：

命令行输入：（setq ent3（ssname sset　2））

显示：〈图元名：7ee7e9b8〉　；选择集中的实体序号为0，1，2，3，…，n-1，（总数为n）

（4）加入新实体函数

格式：（ssadd〈实体名〉〈选择集〉）

功能：将对象（图元）加入到选择集中，或创建新的选择集。

例题，下面的命令将ent1图元添加到ss1选择集中：

命令行输入：（ssadd ent1ss1）

显示：〈selection set：2〉

（5）撤消对象函数

格式：（ssdel〈实体名〉〈选择集〉）

功能：从选择集中撤消对象（图元）。

例题，图元ent1是选择集ss1的成员而图元ent3不是ss1的成员：

命令行输入：（ssdel ent1ss1）

显示：〈selection set：2〉　；返回删除图元ent1后的选择集ss1

命令行输入：（ssdel ent3ss1）

显示：nil　；ent3不是选择集ss1的成员，所以函数返回nil

13）其他函数

（1）ObjectARX应用程序操作函数

常用的该类函数有（arx）、（arxload）、（arxunload）三个，其使用方法如下：

格式：（arx）

功能：返回当前已加载的ObjectARX应用程序名表。

例如在AutoCAD命令行输入（ARX），则显示当前系统已经加载的ObjectARX应用程序，其形式如下：

（2）加载ObjectARX应用程序

格式：（arxload application［onfailure］）

功能：加载ObjectARX应用程序。

Application项是用双引号引起来的字符串，可以省略文件名中的后缀.arx。若该文件不在AutoCAD支持文件搜索路径中须提供ObjectARX可执行文件的全路径名。Onfailure项是加载失败时要执行的表达式。

例题，若需要加载Cass9.arx应用程序，操作步骤如下：

命令行输入：（arxload″cass9.arx″）

（3）卸载ObjectARX应用程序

格式：（arxunload application［onfailure］）

功能：卸载ObjectARX应用程序。

application参数项用双引号引起来的字符串或包含已用arxload函数加载的可执行文件名的变量。可以省略文件名中的.arx后缀和路径。onfailure卸载失败时要执行的表达式。

例题，若需要卸载Cass9.arx应用程序，操作步骤如下：

命令行输入：（arxunload″cass9.arx″）

显示：″cass9.arx″　；该程序卸载成功

（4）启动windows应用程序函数

格式：（startapp appcmd［file］）

功能：启动windows应用程序。

Appcmd参数项为字符串，指定要执行的应用程序描述字串。如果appcmd没有包含全路径名，startapp将按照环境变量PATH设置的路径来搜索该应用程序。file参数项字符串，指定要打开的文件的名称。如果成功则返回大于0的整数，否则返回nil。

例题，要启动windows应用程序″notepad.exe″，同时打开″my data.txt″进行编辑，操作步骤如下：

命令行输入：（startapp″notepad.exe″″＼″my data.txt＼″″）

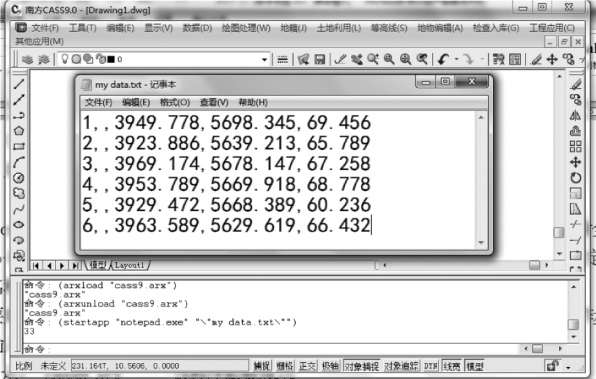

显示：33；返回大于0的整数，该程序启动成功。如图5-5所示。

有关Visual LISP扩展函数、ActiveX函数、反应器函数的使用方法，可以参考相应的Visual LISP开发资料与书籍。

图5-5　启动windows应用程序
